Souprava stky

1. Zaparkujte vozidlo na rovn ploe.

2. Zathnte parkovac brzdu.

3. Vypnte motor a vyjmte kl ze spnae zapalovn.

Figure 1

Díly potřebné k provedení tohoto kroku:

1. Je-li v stroj vybaven ochrannou konstrukc pro ppad pevrcen (ROPS), zadn nosnou trubku nen nutn montovat; pejdte na krok 4. Pokud v stroj nen vybaven ochrannou konstrukc ROPS, podle nsledujcho postupu namontujte zadn nosnou trubku.

   Note: Stroje s konstrukc ROPS nepouvaj sousti popsan v nsledujcch dlch postupech.

   1. K zadn nosn trubce voln namontujte nosn konzoly pouitm 4 roub (5/16x 2palce), 4 roub (5/16x 1palce), 4 plochch podloek (5/16palce) a 8 prubovch matic (5/16palce), viz Figure 2.



      Figure 2

      Zobrazena lev strana

      1. Zadn nosn trubka
      2. Lev bon zadn nosn konzola
      3. Ploch podloka (5/16palce)
      4. roub (5/16x 2palce)
      5. roub (5/16x 1palce)
      6. Matice s nkrukem (5/16palce)

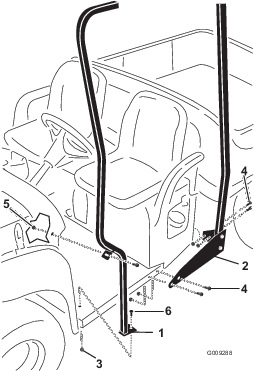

   2. Voln namontujte montn celky zadn trubky a nosn konzoly ke stroji pomoc 8 roub (5/16x 1palec) a 8 matic s nkrukem (5/16palce), viz Figure 3.



      Figure 3

      Zobrazena lev strana

      1. Lev pedn drk
      2. Zadn nosn trubka (smontovan)
      3. Matice s nkrukem (5/16palce)
      4. roub 5/16x 1palec
      5. Matice s nkrukem (5/16palce) – na lev stran je stvajc, na prav stran je voln dodvanou soust
      6. Vratov roub (5/16x palce)

2. Namontujte levou pedn nosnou trubku k rmu, viz Figure 3.

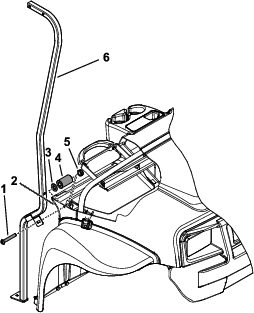

3. Vyhledejte stvajc konzolu, je je upevnna k pn trubce a pod pravou stranou panelu, a demontujte konzolu pod panelem (Figure 4).

   Note: rouby a matice si uschovejte.



   Figure 4

   Vyobrazena prav strana panelu; pouze modely 2015 a star

   1. Konzola (stvajc)
   2. roub (stvajc)
   3. Matice (stvajc)
   4. Nosn konzola panelu (voln)
   5. Montn celek prav pedn nosn trubky
   6. roub panelu (5/16x 1palec)
   7. Matice s nkrukem (5/16palce)

4. Pouze pro modely 2015 a star, namontujte novou nosnou konzolu panelu ke stroji podle nsledujcho postupu:

   1. Namontujte roub panelu (5/16x 1palec), kter provlete pravou pedn nosnou trubkou, panelem a konzolou panelu (Figure 4).

   2. Voln namontujte matici s nkrukem (5/16palce), abyste upevnili konzolu panelu a nosnou trubku ke stroji (Figure 4).

   3. Voln namontujte zbvajc, dve demontovan upevovac prvky, abyste upevnili konzolu panelu k pn trubce a rmu (Figure 4).

5. Pouze pro modely 2016 a mlad, podle nsledujcho postupu pipevnte drk stky k drku panelu:

   1. Mezi panel a drk panelu vlote rozprn krouek a plochou podloku (11/32palce) (Figure 5).

   2. Drkem stky, panelem a drkem panelu provlete roub s plkulovou hlavou s vnitnm estihranem (5/16x 2palce) (Figure 5).

   3. Voln namontujte matici s nkrukem (5/16palce), abyste upevnili drk panelu k drku stky (Figure 5).



   Figure 5

   Pouze modely 2016 a mlad

   1. roub s plkulovou hlavou s vnitnm estihranem (5/16x 2palce)
   2. Drk panelu
   3. Ploch podloka (11/32palce)
   4. Rozprn krouek
   5. Pojistn matice (5/16palce)
   6. Drk stky

6. Demontujte zadn roub a matici, je upevuj panel k pednmu drku rmu na lev stran stroje (Figure 3).

   Note: Zadn roub a matici si uschovejte.

7. Voln namontujte pedn drky k podlaze stroje (Figure 3).

   Important: Na lev stran pouijte stvajc, prv demontovanou matici a roub (5/16x 1palec).Na prav stran pouijte roub (5/16x 1palec) a matici s nkrukem (5/16palce) z voln dodvanch dl. Pipevnte spodn st obou trubek k podlaze stroje pomoc vratovch roub (5/16x palce) a matic s nkrukem (5/16palce).

8. Vyhledejte horn st stky ve voln dodvanch dlech. Vyhledejte a demontujte smontovan lisovac matici, podloku a roub, je upevuj zadn pn nosnk vnitnho rmu stky ke stce. Tyto dly si uschovejte pro mont horn sti stky k zadnm nosnm rmm.

9. Je-li v stroj vybaven konstrukc ROPS, vlote lisovac matice do otvor v konstrukci ROPS (Figure 8).

10. Vyzvednte stku na nosn rm a voln upevnte stku k pednm drkm pomoc 4 roub (5/16x 2palce), 4 plochch podloek (5/16palce) a 4 matic s nkrukem (5/16palce), viz Figure 6.

    Note: Drk stky je ji voln pipevnn ke stce (Figure 6).



    Figure 6

    1. Stka
    2. Prav pedn drk
    3. Lev pedn drk
    4. roub (5/16x 2palce) a podloka (5/16palce)
    5. Matice s nkrukem (5/16palce)
    6. Drk stky

11. Nsledujcm zpsobem pipevnte stku k zadnmu nosnmu rmu:

    1. Pokud v stroj nen vybaven konstrukc ROPS, upevnte stku k zadn nosn trubce pomoc 2 roub (5/16x 2palce), 2 podloek (5/16palce) a 2 matic s nkrukem (5/16palce), viz Figure 7.



       Figure 7

       Stroj bez ochrann konstrukce ROPS

       1. Zadn nosn trubka
       2. Stka
       3. roub (5/16x 2palce) a podloka (5/16palce)
       4. Matice s nkrukem (5/16palce)

    2. Pokud je v stroj vybaven konstrukc ROPS, upevnte stku k rmu konstrukce ROPS pomoc 2 roub (x 1palec), 2 plochch podloek (palce) a dve namontovanch lisovacch matic (Figure 8).



       Figure 8

       Stroj s ochrannou konstrukc ROPS

       1. Konstrukce ROPS
       2. Lisovac matice
       3. Stka
       4. roub (x 1palec) a podloka (palce)

12. Postupn uthnte vechny upevovac prvky, piem postupujte od spodn sti stroje nahoru.
