Kalechest

1. Parker maskinen p en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk motoren, og tag nglen ud af tndingskontakten.

Figure 1

Dele, der skal bruges til dette trin:

1. Hvis maskinen er udstyret med et styrtbjlesystem (ROPS), behver du ikke montere det bageste sttterr. G videre til trin 4. Hvis maskinen ikke er udstyret med en styrtbjle, skal du montere det bageste sttterr p flgende mde:

   Note: P maskiner med et styrtbjlesystem anvendes ikke de dele, der beskrives i de flgende undertrin.

   1. Monter lst stttebeslagene p det bageste sttterr med 4bolte (5/16x2-3/4tommer), 4bolte (5/16x1-3/4tommer), 4flade spndeskiver (5/16tomme) og 8flangemtrikker (5/16tomme) som vist i Figure 2.

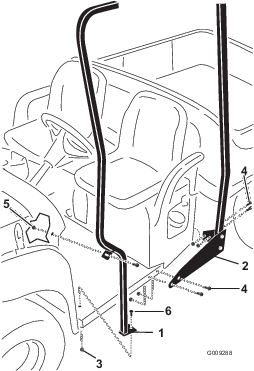

      Figure 2

      Set fra venstre side

      1. Bageste sttterr
      2. Bageste stttebeslag, venstre side
      3. Flad spndeskive (5/16tomme)
      4. Bolt (5/16x2-3/4tommer)
      5. Bolt (5/16x1-3/4tommer)
      6. Flangemtrik (5/16tomme)

   2. Monter lst de bageste rr- og stttebeslagssamlinger p maskinen med 8bolte (5/16x1tomme) og 8flangemtrikker (5/16tomme) som vist i Figure 3.



      Figure 3

      Set fra venstre side

      1. Forreste sttte, venstre
      2. Bageste sttterr (samlet)
      3. Flangemtrik (5/16tomme)
      4. Bolt (5/16x1tomme)
      5. Flangemtrik (5/16tomme) – findes i venstre side. I hjre side er den en lsdel
      6. Brddebolt (5/16x3/4tomme)

2. Monter forreste venstre sttterr p maskinen som vist i Figure 3.

3. Find det eksisterende beslag, der er monteret p krydsrret og under instrumentbrttets hjre side, og fjern beslaget under instrumentbrttet (Figure 4).

   Note: Gem boltene og mtrikkerne.

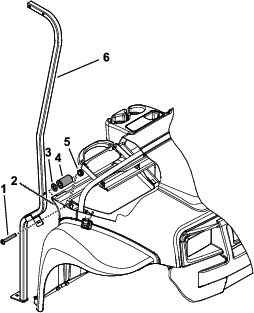

   Figure 4

   Instrumentbrttet set fra hjre side. Glder kun for modeller fra 2015 og fr

   1. Beslag (eksisterende)
   2. Bolt (eksisterende)
   3. Mtrik (eksisterende)
   4. Instrumentbrttets stttebeslag (lsdel)
   5. Forreste sttterrssamling, hjre
   6. Instrumentbrttets bolt (5/16x1tomme)
   7. Flangemtrik (5/16tomme)

4. Glder kun for modeller fra 2015 og fr: Monter instrumentbrttets nye stttebeslag p maskinen ved at udfre flgende procedure:

   1. Fr instrumentbrttets bolt (5/16x1tomme) igennem forreste hjre sttterr, instrumentbrttet og instrumentbrttets beslag (Figure 4).

   2. Monter lst flangemtrikken (5/16tomme) for at fastgre instrumentbrttets beslag samt sttterret til maskinen (Figure 4).

   3. Monter lst de resterende bolte og mtrikker, du fjernede tidligere, for at fastgre instrumentbrttets beslag til krydsrret og stellet (Figure 4).

5. Glder kun for modeller fra 2016 og derefter: Fastgr kalechens sttte til instrumentbrttets sttte p flgende mde:

   1. Monter afstandsbsningen og den flade spndeskive (11/32tomme) mellem instrumentbrttet og instrumentbrttets sttte (Figure 5).

   2. Fr den rundhovedede skrue med unbrakokrv (5/16x2tommer) igennem kalechens sttte, instrumentbrttet og instrumentbrttets sttte (Figure 5).

   3. Monter flangemtrikken (5/16tomme) for at fastgre instrumentbrttets sttte til kalechens sttte (Figure 5).



   Figure 5

   Modeller fra 2016 og derefter

   1. Rundhovedet skrue med unbrakokrv (5/16x2tommer)
   2. Instrumentbrttets sttte
   3. Flad spndeskive (11/32tomme)
   4. Afstandsbsning
   5. Lsemtrik (5/16tomme)
   6. Kalechens sttte

6. Fjern den bageste bolt og mtrik, der fastgr instrumentbrttet til den forreste stelsttte p maskinens venstre side (Figure 3).

   Note: Gem den bageste bolt og mtrik.

7. Monter lst de forreste sttter til maskinens gulv (Figure 3).

   Important: P venstre side skal du bruge den eksisterende mtrik, du lige har fjernet, samt bolt (5/16x1tomme).P hjre side skal du bruge en bolt (5/16x1tomme) og en flangemtrik (5/16tomme) fra lsdelene. Fastgr bunden af begge rr til maskinens gulv med brddeboltene (5/16x3/4tomme) og flangemtrikkerne (5/16tomme).

8. Find kalechetoppen blandt lsdelene. Find og fjern den samlede selvlsende mtrik, spndeskive og bolt, der fastgr den interne kalecherammes bageste tvrstiver p kalechen. Gem disse dele til at montere kalechetoppen p de bageste sttterammer.

9. Hvis maskinen har en styrtbjle, skal du lst montere de selvlsende mtrikker i styrtbjlens huller (Figure 8).

10. Lft kalechen op p sttterammen, og monter lst kalechen p de forreste sttter med 4skruer (5/16x2-3/4tommer), 4flade spndeskiver (5/16tomme) og 4flangemtrikker (5/16tomme) som vist i Figure 6.

    Note: Kalechens sttte er allerede lst monteret p kalechen (Figure 6).



    Figure 6

    1. Kaleche
    2. Forreste sttte, hjre
    3. Forreste sttte, venstre
    4. Skrue (5/16x2-3/4tommer) og spndeskive (5/16tomme)
    5. Flangemtrik (5/16tomme)
    6. Kalechens sttte

11. Fastgr kalechen til den bageste sttteramme som flger:

    1. Hvis maskinen ikke har en styrtbjle, skal du fastgre kalechen p det bageste sttterr med 2skruer (5/16x2tommer), 2spndeskiver (5/16tomme) og 2flangemtrikker (5/16 tomme) som vist i Figure 7.



       Figure 7

       Maskine uden styrtbjle

       1. Bageste sttterr
       2. Kaleche
       3. Bolt (5/16x2tommer) og spndeskive (5/16tomme)
       4. Flangemtrik (5/16tomme)

    2. Hvis maskinen har en styrtbjle, skal du fastgre kalechen til styrtbjlestellet med 2bolte (3/8x1tomme) og 2flade spndeskiver (3/8tomme) i de selvlsende mtrikker, du monterede tidligere (Figure 8).



       Figure 8

       Maskine med styrtbjle

       1. Styrtbjle
       2. Selvlsende mtrik
       3. Kaleche
       4. Bolt (3/8x1tomme) og spndeskive (3/8tomme)

12. Begynd med at tilspnde alle maskinens fastspndingsanordninger fra bunden, og fortst opad.
