Sonnendach

1. Stellen Sie die Maschine auf einer ebenen Flche ab.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen Sie den Zndschlssel aus der Zndung.

Figure 1

Für diesen Arbeitsschritt erforderliche Teile:

1. Wenn die Maschine bereits mit einem berrollschutz ausgestattet ist, mssen Sie kein hinteres Sttzrohr befestigen, gehen Sie auf Schritt 4. Wenn die Maschine keinen berrollschutz hat, befestigen Sie das hintere Sttzrohr wie folgt:

   Note: Fr Maschinen mit einem berrollschutz werden die in den nchsten Unterschritten beschriebenen Teile nicht verwendet.

   1. Befestigen Sie die Sttzhalterungen lose mit vier Schrauben (5/16"x 2-"),vier Schrauben (5/16"x 1-"), vier Flachscheiben (5/16") und acht Bundmuttern (5/16"), wie in Figure 2 abgebildet.



      Figure 2

      Bild zeigt linke Seite

      1. Hinteres Sttzrohr
      2. Hintere Sttzhalterung links
      3. Flachscheibe (5/16")
      4. Schraube (5/16" x 4-")
      5. Schraube (5/16" x 1-")
      6. Bundmutter (5/16")

   2. Befestigen Sie das hintere Rohr und die Sttzhalterungen mit acht Schrauben (5/16" x 1") und acht Bundmuttern (5/16") lose an der Maschine, wie in Figure 3 abgebildet.



      Figure 3

      Bild zeigt linke Seite

      1. Vordere Sttze, links
      2. Hinteres Sttzrohr (montiert)
      3. Bundmutter (5/16")
      4. Schraube (5/16"x1")
      5. Bundmutter (5/16"), fr die linke Seite vorhanden, fr die rechte Seite in den losen Teilen
      6. Schlossschraube (5/16"x ")

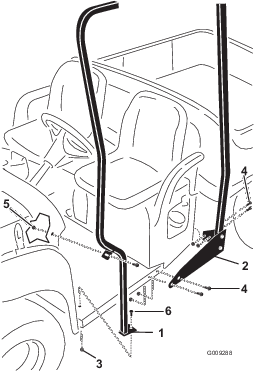

2. Befestigen Sie das linke, vordere Sttzrohr an der Maschine, wie in Figure 3 abgebildet.

3. Ermitteln Sie die vorhandene Halterung, die am Querrohr und unter der rechten Seite des Armaturenbretts befestigt ist, und entfernen Sie die Halterung unter dem Armaturenbrett (Figure 4).

   Note: Bewahren Sie die Teile auf.



   Figure 4

   Bild zeigt rechte Seite des Armaturenbretts, nur Modelle bis Baujahr 2015

   1. Halterung (vorhanden)
   2. Schraube (vorhanden)
   3. Mutter (vorhanden)
   4. Armaturenbrett-Sttzhalterung
   5. Vorderes Sttzrohr, rechts
   6. Armaturenbrett-Schraube (5/16"x1")
   7. Bundmutter (5/16")

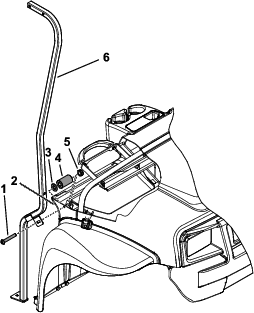

4. Nur Modelle bis Baujahr 2015: Montieren Sie die neue Armaturenbrett-Sttzhalterung mit den folgenden Schritten an der Maschine:

   1. Befestigen Sie die Armaturenbrettschraube (5/16" x 1") durch das vordere Sttzrohr an der rechten Seite, das Armaturenbrett und die Armaturenbrett-Halterung (Figure 4).

   2. Bringen Sie die Bundmutter (5/16") lose an, um die Armaturenbretthalterung und das Sttzrohr an der Maschine zu befestigen (Figure 4).

   3. Bringen Sie die restlichen Befestigungen, die Sie vorher entfernt haben, lose an, um die Armaturenbretthalterung am Querrohr und Rahmen zu befestigen (Figure 4).

5. Nur Modelle ab Baujahr 2016: Befestigen Sie die Sonnendachsttze wie folgt an der Armaturenbrettsttze:

   1. Befestigen Sie die Distanzstcke und die Flachscheibe (11/32") zwischen dem Armaturenbrett und der Armaturenbrettsttze (Figure 5).

   2. Befestigen Sie die Sechskant-Halbrundschraube (5/16" x 2") durch die Sonnendachsttze, das Armaturenbrett und die Armaturenbrettsttze (Figure 5).

   3. Bringen Sie die Bundmutter (5/16") an, um die Armaturenbrettsttze an der Sonnendachsttze zu befestigen (Figure 5).



   Figure 5

   Nur Modelle ab Baujahr 2016

   1. Sechskant-Halbrundschraube (5/16"x 2")
   2. Armaturenbrettsttze
   3. Flachscheibe (11/32")
   4. Distanzstck
   5. Sicherungsmutter (5/16")
   6. Sonnendachsttze

6. Entfernen Sie die hintere Schraube und Mutter, mit denen das Armaturenbrett an der vorderen Rahmensttze an der linken Seite der Maschine befestigt ist (Figure 3).

   Note: Bewahren Sie die hintere Schraube und Mutter auf.

7. Befestigen Sie die vorderen Sttzen lose am Boden der Maschine (Figure 3).

   Important: Verwenden Sie an der linken Seite die vorhandene Mutter und Schraube (5/16" x 1"), die Sie gerade entfernt haben.Verwenden Sie an der rechten Seite eine Schraube (5/16" x 1") und Bundmutter (5/16") aus den losen Teilen. Befestigen Sie die Unterseite beider Rohre mit den Schlossschrauben (5/16"x ") und Bundmuttern (5/16") am Maschinenboden.

8. Suchen Sie die Sonnendachoberseite in den losen Teilen. Entfernen Sie die montierte Klemmmutter, Scheibe und Schraube, mit denen die hintere Querstange des internen Sonnendachrahmens am Sonnendach befestigt ist. Bewahren Sie diese Teile fr das Befestigen der Sonnendachoberseite an den hinteren Sttzrahmen auf.

9. Wenn die Maschine mit einem berrollschutz ausgestattet ist, befestigen Sie die Klemmmuttern in den Lchern im berrollschutz (Figure 8).

10. Setzen Sie das Sonnendach auf den Sttzrahmen und befestigen Sie das Sonnendach mit vier Schrauben (5/16" x 2-"), vier Flachscheiben (5/16") und vier Bundmuttern (5/16") lose an den vorderen Sttzen, wie in (Figure 6) abgebildet.

    Note: Die Sonnendachsttze ist bereits lose am Sonnendach befestigt (Figure 6).



    Figure 6

    1. Sonnendach
    2. Vordere Sttze, rechts
    3. Vordere Sttze, links
    4. Schraube (5/16" x 2-") und Scheibe (5/16")
    5. Bundmutter (5/16")
    6. Sonnendachsttze

11. Befestigen Sie das Sonnendach wie folgt am hinteren Sttzrahmen:

    1. Wenn die Maschine keinen berrollschutz hat, befestigen Sie das Sonnendach mit zwei Schrauben (5/16" x 2"), zwei Scheiben (5/16") und zwei Bundmuttern (5/16") am hinteren Sttzrohr, wie in (Figure 7) abgebildet.



       Figure 7

       Maschine ohne berrollschutz

       1. Hinteres Sttzrohr
       2. Sonnendach
       3. Schraube (5/16" x 2") und Scheibe (5/16")
       4. Bundmutter (5/16")

    2. Wenn die Maschine einen berrollschutz hat, befestigen Sie das Sonnendach mit zwei Schrauben (" x 1") und zwei Flachscheiben (") in den vorher angebrachten Klemmmuttern am berrollschutzrahmen (Figure 8).



       Figure 8

       Maschine mit berrollschutz

       1. berrollschutz
       2. Klemmmutter
       3. Sonnendach
       4. Schraube (" x 1") und Scheibe (")

12. Ziehen Sie alle Befestigungen von der Unterseite bis zur Oberseite an.
