Katossarja

1. Pyski kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori ja irrota virta-avain virtalukosta.

Figure 1

Vaiheeseen tarvittavat osat:

1. Jos koneessa on kaatumissuojausjrjestelm (ROPS), takaosan tukiputkea ei tarvitse asentaa. Siirry vaiheeseen 4. Jos koneessa ei ole kaatumissuojausjrjestelm, asenna takaosan tukiputki seuraavalla tavalla:

   Note: Kaatumissuojausjrjestelmll varustetuissa koneissa ei kytet seuraavissa alavaiheissa kuvailtuja osia.

   1. Asenna tukikannattimet lyssti takaosan tukiputkeen neljll pultilla (5/162-3/4tuumaa), neljll pultilla (5/161-3/4tuumaa), neljll littell aluslaatalla (5/16tuumaa) ja kahdeksalla laippamutterilla (5/16tuumaa) kuvan mukaisesti (Figure 2).



      Figure 2

      Kuvassa vasen puoli

      1. Takaosan tukiputki
      2. Vasemmanpuoleinen takana oleva tukikannatin
      3. Litte aluslaatta (5/16tuumaa)
      4. Pultti (5/162-3/4tuumaa)
      5. Pultti (5/161-3/4tuumaa)
      6. Laippamutteri (5/16tuumaa)

   2. Asenna takaputki- ja tukikannatinkokoonpanot lyssti koneeseen kahdeksalla pultilla (5/161tuumaa) ja kahdeksalla laippamutterilla (5/16tuumaa) kuvan mukaisesti (Figure 3).

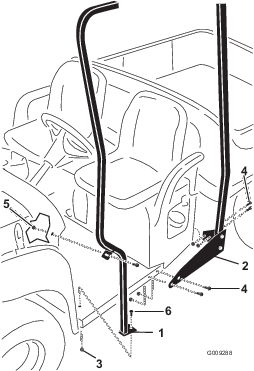

      Figure 3

      Kuvassa vasen puoli

      1. Vasen etutuki
      2. Takaosan tukiputki (koottuna)
      3. Laippamutteri (5/16tuumaa)
      4. Pultti (5/161tuumaa)
      5. Laippamutteri (5/16tuumaa), olemassa vasemmalla puolella, toimitettuna osana oikealla puolella
      6. Lukkopultti (5/163/4tuumaa)

2. Asenna vasen etutukiputki koneeseen kuvan mukaisesti (Figure 3).

3. Etsi poikkiputkeen ja kojelaudan oikean puolen alle kiinnitetty nykyinen kannatin ja irrota se kojelaudan alta (Figure 4).

   Note: Silyt kiinnitystarvikkeet.



   Figure 4

   Kuvassa kojelaudan oikea puoli, vain vuoden 2015 ja sit vanhemmat mallit

   1. Kannatin (nykyinen)
   2. Pultti (nykyinen)
   3. Mutteri (nykyinen)
   4. Kojelaudan tukikannatin (toimitettu osa)
   5. Oikean etutukiputken kokoonpano
   6. Kojelaudan pultti (5/161tuumaa)
   7. Laippamutteri (5/16tuumaa)

4. Vain vuoden 2015 ja sit vanhemmat mallit. Kiinnit uusi kojelaudan tukikannatin koneeseen seuraavalla tavalla:

   1. Asenna kojelaudan pultti (5/161tuumaa) oikean etutukiputken, kojelaudan ja kojelaudan kannattimen lpi (Figure 4).

   2. Kiinnit kojelaudan kannatin ja tukiputki koneeseen asentamalla laippamutteri (5/16tuumaa) lyssti (Figure 4).

   3. Kiinnit kojelaudan kannatin poikkiputkeen ja runkoon asentamalla jljell olevat aiemmin irrotetut kiinnitystarvikkeet lyssti (Figure 4).

5. Vain vuoden 2016 ja sit uudemmat mallit. Kiinnit katoksen tuki kojelaudan tukeen seuraavalla tavalla:

   1. Asenna vlikappale ja litte aluslaatta (11/32tuumaa) kojelaudan ja kojelaudan tuen vliin (Figure 5).

   2. Asenna pyrekantainen kuusiokoloruuvi (5/162tuumaa) katoksen tuen, kojelaudan ja kojelaudan tuen lpi (Figure 5).

   3. Kiinnit kojelaudan tuki katoksen tukeen asentamalla laippamutteri (5/16tuumaa) (Figure 5).



   Figure 5

   Vain vuoden 2016 ja sit uudemmat mallit

   1. Pyrekantainen kuusiokoloruuvi (5/162tuumaa)
   2. Kojelaudan tuki
   3. Litte aluslaatta (11/32tuumaa)
   4. Vlikappale
   5. Lukkomutteri (5/16tuumaa)
   6. Katoksen tuki

6. Irrota takapultti ja mutteri, joilla kojelauta on kiinnitetty eturunkotukeen koneen vasemmalla puolella (Figure 3).

   Note: Silyt takapultti ja mutteri.

7. Asenna etutuet lyssti koneen lattiaan (Figure 3).

   Important: Kyt vasemmalla puolella juuri irrotettua nykyist mutteria ja pulttia (5/161tuumaa).Kyt oikealla puolella toimitettujen osien pulttia (5/161tuumaa) ja laippamutteria (5/16 tuumaa). Kiinnit molempien putkien pohja koneen lattiaan lukkopulteilla (5/163/4tuumaa) ja laippamuttereilla (5/16tuumaa).

8. Etsi katos toimitetuista osista. Etsi ja irrota kiinnitetty niittimutteri, aluslaatta ja pultti, joilla katoksen sisrungon takapoikkitanko on kiinnitetty katokseen. Silyt nm osat katoksen asennukseen takatukirunkoihin.

9. Jos koneessa on kaatumissuojausjrjestelm, kiinnit niittimutterit kaatumissuojausjrjestelmn reikiin (Figure 8).

10. Nosta katos tukirungolle ja asenna katos lyssti etutukiin neljll ruuvilla (5/162-3/4tuumaa), neljll littell aluslaatalla (5/16tuumaa) ja neljll laippamutterilla (5/16tuumaa) kuvan mukaisesti (Figure 6).

    Note: Katoksen tuki on jo asennettu lyssti katokseen (Figure 6).

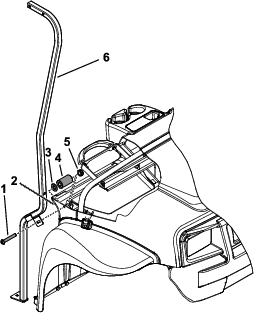

    Figure 6

    1. Katos
    2. Oikea etutuki
    3. Vasen etutuki
    4. Ruuvi (5/162-3/4tuumaa) ja aluslaatta (5/16tuumaa)
    5. Laippamutteri (5/16tuumaa)
    6. Katoksen tuki

11. Kiinnit katos takatukirunkoon seuraavalla tavalla:

    1. Jos koneessa ei ole kaatumissuojausjrjestelm, kiinnit katos takaosan tukiputkeen kahdella ruuvilla (5/162tuumaa), kahdella aluslaatalla (5/16tuumaa) ja kahdella laippamutterilla (5/16tuumaa) kuvan mukaisesti (Figure 7).



       Figure 7

       Kone ilman kaatumissuojausjrjestelm

       1. Takaosan tukiputki
       2. Katos
       3. Pultti (5/162tuumaa) ja aluslaatta (5/16tuumaa)
       4. Laippamutteri (5/16tuumaa)

    2. Jos koneessa on kaatumissuojausjrjestelm, kiinnit katos kaatumissuojausjrjestelmn runkoon kahdella pultilla (3/81tuumaa) ja kahdella littell aluslaatalla (3/8tuumaa) aiemmin asennetuissa niittimuttereissa (Figure 8).



       Figure 8

       Kone, jossa on kaatumissuojausjrjestelm

       1. Kaatumissuojausjrjestelm
       2. Niittimutteri
       3. Katos
       4. Pultti (3/81tuumaa) ja aluslaatta (3/8tuumaa)

12. Kirist kaikki kiinnikkeet aloittamalla koneen alaosasta ja jatkamalla ylspin.
