日よけキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

Figure 1

この作業に必要なパーツ

1. 車両に ROPS がすでに取り付けられている場合には、後サポートチューブを取り付ける必要はありません；ステップ4へ進んでください。ROPS が取り付けられていない車両では、以下の手順で後サポートチューブを取り付けてください：

   Note: ROPS 搭載車両では、以下のサブステップで使用するパーツは不要です。

   1. サポートブラケットを、後サポートチューブに取り付ける；ボルト（5/16 x 2-3/4 インチ）4本、ボルト（5/16 x 1-3/4 インチ）4本、平ワッシャ（5/16 インチ）4枚、フランジナット（5/16 インチ）8個を使用し、Figure 2のように取り付ける。



      Figure 2

      図は左側を示す

      1. 後サポートチューブ
      2. 左側後サポートブラケット
      3. 平ワッシャ（5/16 インチ）
      4. ボルト（5/16 x 2-3/4 インチ）
      5. ボルト（5/16 x 1-3/4 インチ）
      6. フランジナット（5/16 インチ）

   2. 後チューブとサポートブラケットアセンブリを車両に仮止めする；ボルト（5/16 x 1 インチ）8本、フランジナット（5/16 インチ）8個を使用してFigure 3のように取り付ける。

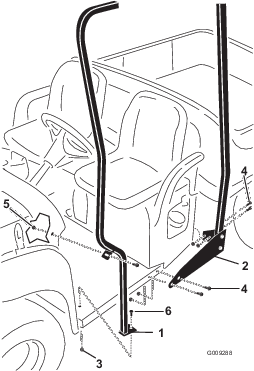

      Figure 3

      図は左側を示す

      1. 左前サポート
      2. 後サポートチューブ（組み付け状態）
      3. フランジナット（5/16 インチ）
      4. ボルト（5/16 x 1インチ）
      5. フランジナット（5/16 インチ）：左側は取り付け済み。右側は付属部品から探して取り付け
      6. キャリッジボルト（5/16 x 3/4 インチ）

2. Figure 3のように、左前サポートチューブを車体に取り付ける。

3. ダッシュボードの右側の下のクロスチューブについているブラケットを探し出してダッシュボード下から外す（Figure 4）。

   Note: ボルト類は捨てないでください。

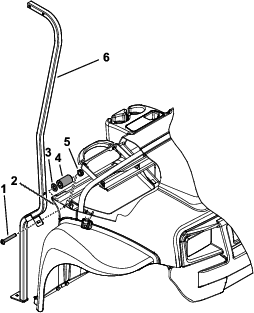

   Figure 4

   図は奪取ボードの右側（2015 年以前のモデルのみ）

   1. ブラケット（既存）
   2. ボルト（既存）
   3. ナット（既存）
   4. ダッシュサポートブラケット（付属部品）
   5. 右前サポートチューブアセンブリ
   6. ダッシュボルト（5/16x1インチ）
   7. フランジナット（5/16 インチ）

4. 2015 年以前のモデルのみ：以下の手順で、新しいダッシュサポートブラケットを車体に取り付ける：

   1. ダッシュボルト（5/16 x 1 インチ）を、右前サポートチューブ、ダッシュボード、ダッシュブラケットに通す（Figure 4）。

   2. ブラケットとサポートチューブにフランジナット（5/16 インチ）を取り付けて仮止めする（Figure 4）。

   3. 以前に取り外した他の金具類も取り付けて、ダッシュブラケットをクロスチューブとフレームに仮止めする（Figure 4）。

5. 2016 年以降のモデルのみ：以下の手順で、ダッシュサポートに日よけサポートを取り付ける：

   1. ダッシュボードとサッシュサポートとの間に、スペーサと平ワッシャ (11/32 インチ)を取り付けて（Figure 5）。

   2. 六角ソケットボタンヘッド付きねじ（5/16 x 2 インチ）を、日よけサポート、ダッシュボード、ダッシュサポートに通す（Figure 5）。

   3. フランジナット（5/16 インチ）で、サッシュサポートを日よけサポートに固定する（Figure 5）。



   Figure 5

   2016 年度以降のモデルのみ

   1. 六角ソケットボタンヘッド付きねじ（5/16 x 2 インチ）
   2. ダッシュサポート
   3. 平ワッシャ（11/32 インチ）
   4. スペーサ
   5. ロックナット（5/16インチ）
   6. 日よけサポート

6. サッシュボードを車両左側の前フレームサポートに固定している後ボルトとナットを取り外す（Figure 3）。

   Note: 後ボルトとナットは捨てないでください。

7. 前サポートを車両のフロアに仮止めする（Figure 3）。

   Important: 左側には、いま外したナットとボルト（5/16 x 1 インチ）を使用する。右側には、付属部品にあるボルト（5/16 x 1 インチ）フランジナット（5/16 インチ）を使用する。両方のチューブの下端を、車両のフロアに固定する；キャリッジボルト（5/16 x 3/4 インチ）とフランジナット（5/16 インチ）を使用する。

8. 付属部品の中から日よけ上部を探し出す。組み付けてあるクリンチナット、ワッシャ、内側日よけフレームの後クロスバーを日よけに固定しているボルトを外す。これらの部品は日よけ上部を後サポートフレームに取り付けるのに使用します。

9. ROPS 搭載機では、ROPS の穴にクリンチナットを入れる（Figure 8）。

10. サポートフレームの上に日よけを載せて前サポートに仮止めする；ねじ（5/16 x 2-3/4 インチ）4本、平ワッシャ（5/16 インチ）4枚、フランジナット（5/16 インチ）4個を使用して、Figure 6のように取り付ける。

    Note: 日よけサポートは日よけに仮止めされています（Figure 6）。



    Figure 6

    1. 日よけ
    2. 右前サポート
    3. 左前サポート
    4. ねじ（5/16 x 2-3/4 インチ）とワッシャ（5/16 インチ）
    5. フランジナット（5/16 インチ）
    6. 日よけサポート

11. 以下の手順で日よけを後サポートフレームに固定する：

    1. ROPS を搭載していない車両では、日よけを日サポートチューブに固定する；ねじ（5/16 x 2 インチ）2本、ワッシャ（5/16 インチ）2枚、フランジナット（5/16 インチ）2個を使用して、Figure 7のように取り付ける。



       Figure 7

       ROPS のない車両

       1. 後サポートチューブ
       2. 日よけ
       3. ボルト（5/16 x 2 インチ）とワッシャ（5/16 インチ）
       4. フランジナット（5/16 インチ）

    2. ROPS を搭載している車両では、日よけを ROPS フレームに固定する；ボルト（3/8 x 1 インチ）2本、平ワッシャ（3/8 インチ）2枚で、先ほど取り付けたクリンチナットに取り付ける（Figure 8）。



       Figure 8

       ROPS 搭載車両

       1. ROPS
       2. クリンチナット
       3. 日よけ
       4. ボルト（3/8 x 1 インチ）とワッシャ（3/8 インチ）

12. 車両の下側から上側へ向かって順に各ボルト・ナットの本締めを行う。
