Kalesjesett

1. Parker maskinen p en jevn flate.

2. Sett p parkeringsbremsen.

3. Sl av motoren, og ta ut tenningsnkkelen.

Figure 1

Deler som er nødvendige for dette trinnet:

1. Hvis maskinen er utstyrt med veltebeskyttelse, trenger du ikke montere et bakre sttterr. Fortsett til trinn 3. Hvis maskinen ikke er utstyrt med veltebeskyttelse, fortsett som flger for montere det bakre sttterret:

   Note: Maskiner med veltebeskyttelse bruker ikke delene beskrevet i flgende undertrinn.

   1. Monter stttebrakettene lst til det bakre sttterret med fire bolter (5/16x 23/4tommer), fire bolter (5/16x 13/4tommer), fire flate skiver (5/16tomme) og tte flensmuttere (5/16tomme), som vist i Figure 2.

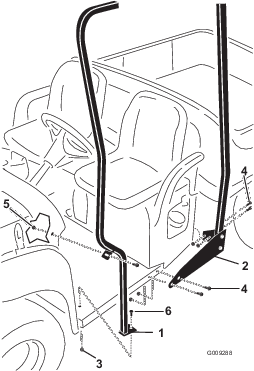

      Figure 2

      Venstre side

      1. Bakre sttterr
      2. Venstre, bakre stttebrakett
      3. Flat skive (5/16tomme)
      4. Bolt (5/16x 23/4tommer)
      5. Bolt (5/16x 31/4tommer)
      6. Flensmutter (5/16tomme)

   2. Monter det bakre rret og stttebrakettenhetene lst p maskinen med tte bolter (5/16x 1tomme) og tte flensmuttere (5/16tomme), som vist i Figure 3.



      Figure 3

      Venstre side

      1. Venstre, fremre sttte
      2. Bakre sttterr (montert)
      3. Flensmutter (5/16tomme)
      4. Bolt (5/16x 1tomme)
      5. Flensmutter (5/16tomme) – for venstre side er det eksisterende, for hyre side er det en ls del
      6. Lsebolt, (5/16x 3/4tomme)

2. Monter det venstre, fremre sttterret til maskinen, som vist i Figure 3.

3. Finn den eksisterende braketten festet p tverrhylsen og undersiden av hyre side av dashbordet, og fjern braketten under dashbordet (Figure 4).

   Note: Ta vare p alle delene som fjernes.



   Figure 4

   Hyre side av dashbordet vist – kun 2015 og tidligere modeller

   1. Brakett (eksisterende)
   2. Bolt (eksisterende)
   3. Mutter (eksisterende)
   4. Stttebrakett for dashbord (ls)
   5. Hyre, fremre sttterrenhet
   6. Dashbordbolt (5/16x 1tomme)
   7. Flensmutter (5/16tomme)

4. Kun for 2015 og tidligere modeller, monter den nye stttebraketten for dashbordet til maskinen ved utfre flgende prosedyre:

   1. Monter dashbordbolten (5/16x 1tomme) gjennom hyre, fremre sttterr, dashbordet og dashbordbraketten (Figure 4).

   2. Monter flensmutteren (5/16tomme) lst for feste dashbordbraketten og sttterret til maskinen (Figure 4).

   3. Monter de gjenvrende monteringsdelene som ble fjernet tidligere, for feste dashbordbraketten til tverrhylsen og rammen (Figure 4).

5. Kun 2016 og nyere modeller, fest kalesjesttten til dashbordsttten som flger:

   1. Monter avstandsstykket og den flate skiven (11/32tomme) mellom dashbordet og dashbordsttten (Figure 5).

   2. Monter sokkelskruen med halvrundt sekskanthode (5/16x 2tommer) gjennom kalesjesttten, dashbordet og dashbordsttten (Figure 5).

   3. Monter flensmutteren (5/16tomme) for feste dashbordsttten til kalesjesttten (Figure 5).

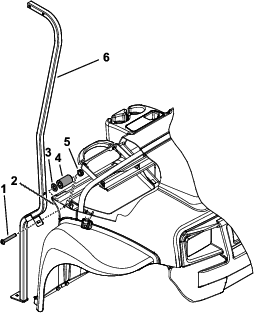

   Figure 5

   Kun 2016 og nyere modeller

   1. Sokkelskrue med halvrundt sekskanthode (5/16x 2tommer)
   2. Dashbordsttte
   3. Flat skive (11/32tomme)
   4. Avstandsstykke
   5. Lsemutter (5/16tomme)
   6. Kalesjesttte

6. Fjern den bakre bolten og mutteren som fester dashbordet til frontrammens sttte p venstre side av maskinen (Figure 3).

   Note: Ta vare p bakre bolt og mutter.

7. Monter de fremre stttene lst til maskinens gulv (Figure 3).

   Important: P venstre side bruker du den eksisterende mutteren som nettopp ble fjernet og bolten (5/16x 1tomme).P hyre side bruker du en bolt (5/16x 1tomme) og flensmutter (5/16tomme) fra de lse delene. Fest bunnen av begge rrene til maskingulvet med lseboltene (5/16x 3/4tomme) og flensmutterne (5/16tomme).

8. Finn kalesjens topp blant de lse delene. Finn og fjern den monterte selvlsende mutteren, skiven og bolten som fester den bakre tverrstangen til den interne kalesjerammen til skjermen. Ta vare p disse delene for montering av kalesjens topp til de bakre sttterammene.

9. Hvis maskinen har veltebeskyttelse, monterer du de selvlsende mutterne i hullene i veltebeskyttelsen (Figure 8).

10. Lft kalesjen p sttterammen og monter kalesjen lst til de fremre stttene med fire skruer (5/16x 23/4tommer), fire flate skiver (5/16tomme) og fire flensmuttere (5/16tomme), som vist i Figure 6.

    Note: Kalesjesttten er allerede lst montert til kalesjen (Figure 6).



    Figure 6

    1. Kalesje
    2. Hyre, fremre sttte
    3. Venstre, fremre sttte
    4. Bolt (5/16x 23/4tomme) og skive (5/16tomme)
    5. Flensmutter (5/16tomme)
    6. Kalesjesttte

11. Fest kalesjen til bakre sttteramme p flgende mte:

    1. Hvis maskinen ikke har en veltebeskyttelse, fester du kalesjen til det bakre sttterret med to skruer (5/16x 2tommer), to skiver (5/16tomme) og to flensmuttere (5/16tomme), som vist i Figure 7.



       Figure 7

       Maskin uten veltebeskyttelse

       1. Bakre sttterr
       2. Kalesje
       3. Bolt (5/16x 2tommer) og skive (5/16tomme)
       4. Flensmutter (5/16tomme)

    2. Hvis maskinen ikke har en veltebeskyttelse, fester du kalesjen til veltebeskyttelsesrammen med to bolter (3/8x 1tomme) og to flate skiver (3/8tomme) i de selvlsende mutterne som ble montert tidligere (Figure 8).



       Figure 8

       Maskin med veltebeskyttelse

       1. Veltebeskyttelse
       2. Selvlsende mutter
       3. Kalesje
       4. Bolt (3/8x 1tomme) og skive (3/8tomme)

12. Start nederst p maskinen og arbeid deg oppover til toppen, og stram alle festene.
