Kit de toldo

1. Estacione a mquina numa superfcie nivelada.

2. Engate o travo de mo.

3. Desligue o motor e retire a chave da ignio.

Figure 1

Peças necessárias para este passo:

1. Se a sua mquina est equipada com um sistema de proteo contra capotamento (ROPS), no tem de instalar um tubo de suporte traseiro; passe para o passo 4. Se a sua mquina no est equipada com um ROPS, proceda da seguinte forma para instalar um tubo de suporte traseiro:

   Note: Mquinas com ROPS no utilizam as peas descritas nos subpassos descritos em seguida.

   1. Prenda, sem apertar, os suportes ao tubo de suporte traseiro utilizando quatro parafusos (5/16 x 2 pol.), quatro parafusos (5/16 x 1 pol.), quatro anilhas de cabea chata (5/16 pol.) e oito porcas flangeadas (5/16 pol.) como se mostra na Figure 2.



      Figure 2

      Lado esquerdo mostrado

      1. Tubo de apoio traseiro
      2. Suporte traseiro do lado esquerdo
      3. Anilha de cabea chata (5/16pol.)
      4. Parafuso (5/16 x 2 pol.)
      5. Parafuso (5/16 x 1 pol.)
      6. Porca flangeada (5/16 pol.)

   2. Instale sem apertar os conjuntos de tubo traseiro e suportes na mquina utilizando oito parafusos (5/16x 1pol.) e oito porcas flangeadas (5/16pol.), como se mostra na Figure 3.

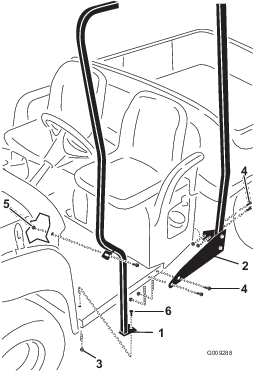

      Figure 3

      Lado esquerdo mostrado

      1. Suporte frontal esquerdo
      2. Tubo de suporte traseiro (montado)
      3. Porca flangeada (5/16 pol.)
      4. Parafuso (5/16x 1pol.)
      5. Porca flangeada (5/16 pol) – para o lado esquerdo, j existe; para o lado direito, uma pea solta
      6. Parafuso de carroaria (5/16pol. x pol.)

2. Instale o tubo de suporte frontal esquerdo na mquina como se mostra na Figure 3.

3. Localize o suporte existente montado no tubo transversal e por baixo do lado direito do painel e retire o suporte por baixo do painel (Figure 4).

   Note: Guarde as ferragens.

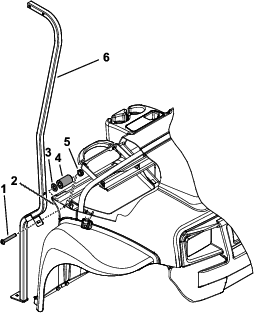

   Figure 4

   Mostrado o lado direito do painel; apenas modelos de 2015 e anteriores

   1. Suporte (existente)
   2. Parafuso (existente)
   3. Porca (existente)
   4. Suporte do painel (solto)
   5. Conjunto do tubo de suporte frontal direito
   6. Parafuso do painel (5/16x 1pol.)
   7. Porca flangeada (5/16 pol.)

4. Apenas modelos de 2015 e anteriores, monte o novo suporte do painel na mquina realizando o procedimento seguinte:

   1. Instale o parafuso do painel (5/16x 1pol.) atravs do tubo de suporte frontal direito, painel e suporte do painel (Figure 4).

   2. Instale sem apertar a porca flangeada (5/16pol.) para prender o suporte do painel e tubo de suporte na mquina (Figure 4).

   3. Instale sem apertar as restantes ferragens previamente removidas para prender o suporte do painel ao tubo transversal e estrutura (Figure 4).

5. Apenas modelos de 2016 e posteriores, prenda o suporte do toldo no suporte do painel da seguinte forma:

   1. Instale o espaador e anilha de cabea chata (11/32pol.) entre o painel e o suporte do painel (Figure 5).

   2. Instale o parafuso de cabea de tremoo sextavada interior (5/16x 2pol.) atravs do suporte do toldo, painel e o suporte do painel (Figure 5).

   3. Instale a porca flangeada (5/16pol.) para prender o suporte do painel ao suporte do toldo (Figure 5).



   Figure 5

   Apenas modelos de 2016 e posteriores

   1. Parafuso de cabea de tremoo sextavada interior (5/16x 2pol.)
   2. Suporte do painel
   3. Anilha de cabea chata (11/32 pol.)
   4. Espaador
   5. Porca de bloqueio (5/16pol.)
   6. Suporte do toldo

6. Remova o parafuso e porca traseiros que prendem o painel ao suporte frontal da estrutura no lado esquerdo da mquina (Figure 3).

   Note: Guarde o parafuso e porca traseiros.

7. Instale sem apertar os suportes frontais no piso da mquina (Figure 3).

   Important: No lado esquerdo, utilize a porca existente agora removida e parafuso (5/16x 1pol.).No lado direito, utilize um parafuso (5/16x 1pol.) e porca flangeada (5/16pol.) das peas soltas. Prenda a parte inferior de ambos os tubos ao piso da mquina utilizando os parafusos de carroaria (5/16x pol.) e porcas flangeadas (5/16pol.).

8. Localize a parte superior do toldo nas peas soltas. Localize e retire a porca de cravar montada, anilha e parafuso que prendem a barra transversal traseira da estrutura interna do toldo ao toldo. Guarde estas peas para instalar a parte superior do toldo nas estruturas de suporte traseiras.

9. Se a sua mquina possui um ROPS, monte as porcas de cravar nos furos no ROPS (Figure 8).

10. Eleve o toldo para a estrutura de suporte e instale, sem apertar, o toldo nos suportes frontais utilizando quatro parafusos (5/16x 2pol.), quatro anilhas de cabea chata (5/16pol.) e quatro porcas flangeadas (5/16pol.) como se mostra na Figure 6.

    Note: O suporte do toldo j est instalado, sem estar apertado, no toldo (Figure 6).



    Figure 6

    1. Toldo
    2. Suporte frontal direito
    3. Suporte frontal esquerdo
    4. Parafuso (5/16x 2pol.) e anilha (5/16pol.)
    5. Porca flangeada (5/16 pol.)
    6. Suporte do toldo

11. Prenda o toldo estrutura traseira da seguinte forma:

    1. Se a sua mquina no possui um ROPS, prenda o toldo ao tubo de suporte traseiro utilizando dois parafusos (5/16x 2pol.), duas anilhas (5/16pol.) e duas porcas flangeadas (5/16pol.) como se mostra na Figure 7.



       Figure 7

       Mquina sem um ROPS

       1. Tubo de apoio traseiro
       2. Toldo
       3. Parafuso (5/16x 2pol.) e anilha (5/16pol.)
       4. Porca flangeada (5/16 pol.)

    2. Se a sua mquina possui um ROPS, prenda o toldo estrutura do ROPS utilizando dois parafusos (3/8x 1pol.) e duas anilhas de cabea chata (3/8pol.) nas porcas de cravar previamente instaladas (Figure 8).



       Figure 8

       Mquina com um ROPS

       1. ROPS
       2. Porca de cravar
       3. Toldo
       4. Parafuso (3/8x 1pol.) e anilha (3/8pol.)

12. Comeando no incio da mquina e seguindo em direo parte superior, aperte todos os parafusos.
