Soltakssats

1. Parkera maskinen p en plan yta.

2. Lgg i parkeringsbromsen.

3. Stng av motorn och ta ut nyckeln ur tndningslset.

Figure 1

Delar som behövs till detta steg:

1. Om maskinen r utrustad med ett vltskydd (ROPS) behver du inte montera ett bakre stdrr. G vidare till steg 3. Om maskinen inte r utrustad med ett vltskydd monterar du det bakre stdrret p fljande stt:

   Note: Maskiner med vltskydd anvnder inte delarna som beskrivs i fljande steg.

   1. Montera stdfstena lst p det bakre stdrret med fyra skruvar (5/16x 23/4tum), fyra skruvar (5/16x 13/4tum), fyra planbrickor (5/16tum) och tta flnsmuttrar (5/16tum) enligt Figure 2.



      Figure 2

      Vnster sida visas

      1. Bakre stdrr
      2. Stdfste vnster bak
      3. Planbricka (5/16tum)
      4. Skruv (5/16 x 2 3/4 tum)
      5. Skruv (5/16 x 1 3/4 tum)
      6. Flnsmutter (5/16tum)

   2. Montera det bakre stdrret och stdfstena lst p maskinen med tta skruvar (5/16x 1tum) och tta flnsmuttrar (5/16tum) enligt Figure 3.

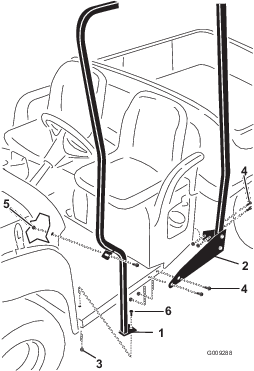

      Figure 3

      Vnster sida visas

      1. Vnster std fram
      2. Bakre stdrr (monterat)
      3. Flnsmutter (5/16tum)
      4. Skruv (5/16 x 1 tum)
      5. Flnsmutter (5/16tum) – p vnster sida r den fastmonterad, p hger sida r den en ls del
      6. Vagnsskruv (5/16x 3/4tum)

2. Montera det vnstra frmre stdrret p maskinen enligt Figure 3.

3. Leta reda p det befintliga fstet som sitter p korsrret under instrumentbrdan p hger sida och ta bort det (Figure 4).

   Note: Spara fstelementen.

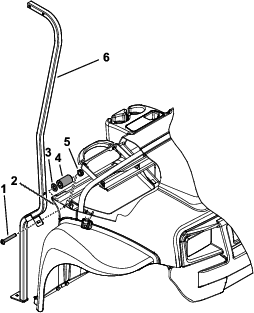

   Figure 4

   Hger sida av instrumentbrdan visas, endast rsmodell 2015 och tidigare

   1. Fste (befintligt)
   2. Skruv (befintlig)
   3. Mutter (befintlig)
   4. Stdfste fr instrumentbrda (ls)
   5. Hger stdrr fram
   6. Skruv fr instrumentbrda (5/16x 1tum)
   7. Flnsmutter (5/16tum)

4. Fr rsmodell 2015 och tidigare modeller monterar du instrumentbrdans nya stdfste p maskinen p fljande stt:

   1. Montera instrumentbrdans skruv (5/16x 1tum) genom det hgra frmre stdrret, instrumentbrdan och instrumentbrdans fste (Figure 4).

   2. Montera flnsmuttern (5/16tum) lst fr att fsta instrumentbrdans fste och stdrr p maskinen (Figure 4).

   3. Montera lst de terstende fstelementen som du tog bort tidigare fr att fsta instrumentbrdans fste p korsrret och ramen (Figure 4).

5. Fr rsmodell 2016 och senare modeller fster du soltakets std vid instrumentbrdans std p fljande stt:

   1. Montera distansbrickan och planbrickan (11/32tum) mellan instrumentbrdan och instrumentbrdans std (Figure 5).

   2. Montera sexkantsskruven med runt huvud (5/16x 2tum) genom soltakets std, instrumentbrdan och instrumentbrdans std (Figure 5).

   3. Montera flnsmuttern (5/16tum) fr att fsta instrumentbrdans std p soltakets std (Figure 5).



   Figure 5

   rsmodell 2016 och senare

   1. Sexkantsskruv med runt huvud (5/16x 2tum)
   2. Std fr instrumentbrdan
   3. Planbricka (11/32tum)
   4. Distansbricka
   5. Lsmutter (5/16tum)
   6. Std fr soltaket

6. Ta bort den bakre skruven och muttern som fster instrumentbrdan vid den frmre delen av ramstdet p maskinens vnstra sida (Figure 3).

   Note: Spara den bakre skruven och muttern.

7. Montera de frmre stden lst p maskinens golv (Figure 3).

   Important: P vnster sida anvnder du den befintliga muttern och skruven (5/16x 1tum) som du precis tog bort.P hger sida anvnder du en skruv (5/16x 1tum) och flnsmutter (5/16tum) frn de lsa delarna. Fst rrens nedre ndar p maskingolvet med vagnsskruvarna (5/16x 3/4tum) och flnsmuttrarna (5/16tum).

8. Leta reda p soltaket bland de lsa delarna. Leta reda p och avlgsna den monterade nitmuttern, brickan och skruven som fster den bakre tvrsln p soltakets inre ram vid soltaket. Spara dessa delar s att du kan montera soltaket p de bakre stdramarna.

9. Om maskinen har ett vltskydd monterar du nitmuttrarna i hlen p vltskyddet (Figure 8).

10. Lyft upp soltaket p stdramen och montera det lst p de frmre stden med fyra skruvar (5/16x 23/4tum), fyra planbrickor (5/16tum) och fyra flnsmuttrar (5/16tum) enligt Figure 6.

    Note: Soltakets std r redan lst monterat p soltaket (Figure 6).



    Figure 6

    1. Soltak
    2. Hger std fram
    3. Vnster std fram
    4. Skruv (5/16x 23/4tum) och bricka (5/16tum)
    5. Flnsmutter (5/16tum)
    6. Std fr soltaket

11. Fst soltaket p den bakre stdramen p fljande stt:

    1. Om maskinen inte r utrustad med ett vltskydd fster du soltaket vid det bakre stdrret med tv skruvar (5/16x 2tum), tv brickor (5/16tum) och tv flnsmuttrar (5/16tum) enligt Figure 7.



       Figure 7

       Maskin utan vltskydd

       1. Bakre stdrr
       2. Soltak
       3. Skruv (5/16x 2tum) och bricka (5/16tum)
       4. Flnsmutter (5/16tum)

    2. Om maskinen r utrustad med ett vltskydd fster du soltaket vid vltskyddets ram i nitmuttrarna som du monterade tidigare med tv skruvar (3/8x 1tum) och tv planbrickor (3/8tum) enligt Figure 8.



       Figure 8

       Maskin med vltskydd

       1. Vltskydd
       2. Nitmutter
       3. Soltak
       4. Skruv (3/8x 1tum) och bricka (3/8tum)

12. Dra t alla fstelement. Brja lngst ned p maskinen och arbeta dig uppt.
