Abgedeckte Ausleger

1. Stellen Sie die Maschine auf einer ebenen Flche ab.

2. Senken Sie die ueren Auslegerabschnitte ab.

3. Aktivieren Sie die Feststellbremse.

4. Stellen Sie den Motor ab.

5. Ziehen Sie den Schlssel aus dem Zndschloss.



   Figure 1

Für diesen Arbeitsschritt erforderliche Teile:

Note: Eine Seite der mittleren Auslegerabdeckung ist bereits befestigt, daher mssen Sie nur eine Seite der Abdeckung befestigen.

1. Fluchten Sie die Lcher in der Gummiabdeckung mit den Lchern in der mittleren Auslegerabdeckung aus (Figure 2).



   Figure 2

   1. Gummiabdeckung
   2. Mittlere Auslegerabdeckung

2. Fluchten Sie die Lcher an der Verstrkungsplatte mit den Lchern an der Gummiabdeckung aus (Figure 3).



   Figure 3

   1. Verstrkungsplatte
   2. Gummiabdeckung

3. Bringen Sie 11 Blindnieten (3/16"x") und Scheiben (3/16") an der mittleren Auslegerabdeckung an (Figure 4).



   Figure 4

   1. Blindniete (3/16"x")
   2. Mittlere Auslegerabdeckung
   3. Scheibe (3/16")

Für diesen Arbeitsschritt erforderliche Teile:

1. Fluchten Sie die Lcher an der Auslegerabdeckung fr 11 Dsen mit den Lchern in der Verstrkungsplatte aus, die an der Auslegerabdeckung fr 12 Dsen befestigt ist (Figure 5).

   Note: Die Verstrkungsplatte ist am Ausleger mit 12 Dsen mit Blindnieten befestigt.



   Figure 5

   1. Abdeckung mit 11 Dsen
   2. Verstrkungsplatte
   3. Abdeckung mit 12 Dsen

2. Bringen Sie 11 Blindnieten (3/16"x") und Scheiben (3/16") an der Verstrkungsplatte an; befestigen Sie die Abdeckung mit 11 Dsen an der Abdeckung mit 12 Dsen (Figure 6).



   Figure 6

   1. Abdeckung mit 11 Dsen
   2. Verstrkungsplatte
   3. Blindniete (3/16"x") und Scheibe (3/16")
   4. Abdeckung mit 12 Dsen

3. Befestigen Sie die Gummiabdeckung und die Verstrkungsplatte (von der Abdeckung mit 11 Dsen) mit 11 Blindnieten (3/16"x") und Scheiben (3/16") an der Abdeckung mit 12 Dsen (Figure 7).



   Figure 7

   1. Abdeckung mit 11 Dsen
   2. Abdeckung mit 12 Dsen
   3. Blindniete (3/16"x") und Scheibe (3/16")
   4. Gummiabdeckung
   5. Verstrkungsplatte

Für diesen Arbeitsschritt erforderliche Teile:

Befestigen Sie den Aufkleber mit den Modell- und Seriennummern und den Aufkleber der Aufsichtsbehrde an einer Halterung des mittleren Auslegers, wie in Figure 8 abgebildet.

Note: Reinigen Sie den Aufkleberbereich und stellen Sie sicher, dass er frei von Schmutz, Fett oder anderen Rckstnden ist, bevor Sie die Aufkleber anbringen.

Modelle bis Baujahr 2014:

1. Befestigen Sie jede der zwei mittleren Halterungen und Ausleger-Befestigungsplatten mit zwei Sechskantschrauben ("x1") und zwei Bundmuttern (") am mittleren Ausleger, wie in Figure 8 abgebildet.

   Note: Verwenden Sie die Lcher in der mittleren Halterung, wenn Sie das Kit am Gert befestigen. Verwenden Sie die Lcher in der Ausleger-Befestigungsplatte, wenn Sie das Kit an einem Fahrzeug befestigen.



   Figure 8

   Modelle bis Baujahr 2014

   1. Sechskantschraube ("x1") (8)
   2. Befestigungsplatte fr Ausleger (2)
   3. Bundmutter, " (8)
   4. U-Mutter (16)
   5. Halterung fr mittleren Ausleger (4)
   6. Mittlere Auslegerabdeckung
   7. Scheibenplatte (2)
   8. Aufkleber der Aufsichtsbehrde
   9. Aufkleber mit Modell- und Seriennummern

2. Befestigen Sie die mittlere Abdeckung mit vier U-Muttern, zwei Scheibenplatten und vier Sechskantschrauben (5/16"x1") an den Halterungen des mittleren Auslegers, wie in Figure 8 abgebildet.

Modelle ab Baujahr 2015:

Important: Bei der Montage von 11 Dsen, verwenden Sie nur vier U-Muttern, vier Sechskantschrauben ("x1") und 4 Bundmuttern ("), zwei Scheibenplatten und zwei Halterungen fr den mittleren Ausleger.

1. Befestigen Sie die mittlere Abdeckung mit acht U-Muttern, vier Scheibenplatten und acht Sechskantschrauben (5/16"x1") an der Halterung, wie in Figure 9 abgebildet.



   Figure 9

   Modelle ab Baujahr 2015

   1. Bundmutter (")
   2. Halterung
   3. Mittlere Auslegerabdeckung
   4. Scheibenplatte
   5. Sechskantschraube (5/16"x1")
   6. U-Mutter
   7. Bundbolzen (")

2. Befestigen Sie jede der vier mittleren Halterungen und Ausleger-Befestigungsplatten mit vier Sechskantschrauben ("x1") und vier Bundmuttern (") am mittleren Ausleger, wie in Figure 9 abgebildet.

Für diesen Arbeitsschritt erforderliche Teile:

1. Richten Sie die Sprhdsen an den beiden Seitenauslegern senkrecht nach unten aus, sodass sie in die Lcher in den Abdeckungen fr die Seitenausleger passen.

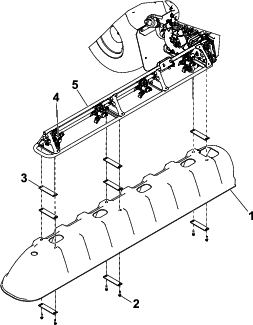

2. Befestigen Sie eine der Abdeckungen fr den Seitenausleger (Figure 10) mit acht Scheibenplatten, sechs Sechskantschrauben (5/16"x1") und sechs U-Muttern.



   Figure 10

   1. Abdeckung fr Seitenausleger (2)
   2. Sechskantschraube (5/16"x1") (16)
   3. Scheibenplatte (8)
   4. Sprhdse (korrekt ausgerichtet)
   5. Trgerrahmen (uerer Auslegerabschnitt)

3. Wiederholen Sie Schritt2, um die andere Abdeckung fr den Seitenausleger zu befestigen.

Für diesen Arbeitsschritt erforderliche Teile:

1. Lsen Sie die beiden Schlossschrauben (5/16"x1") und die beiden Sicherungsbundmuttern (5/16"), mit denen der Kotflgel und der Schmutzfnger an der Kotflgelhalterung befestigt sind (Figure 11).

   Note: Entsorgen Sie die Schlossschraube und die Sicherungsmutter.



   Figure 11

   1. Sicherungsbundmutter (5/16")
   2. Hinterer Kotflgel, links
   3. Schlossschraube (5/16"x1")
   4. Schmutzfnger
   5. Kotflgelhalterung

2. Richten Sie die Bohrungen in der Halterung fr das Ablassventil, der Kotflgelhalterung, Schmutzfnger und dem Kotflgel aus (Figure 11).

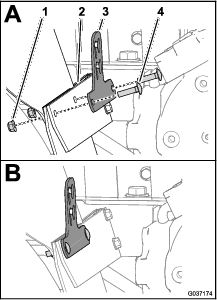

   Figure 12

   1. Sicherungsbundmutter (5/16")
   2. Kotflgelhalterung
   3. Halterung fr Ablassventil
   4. Schlossschraube (5/16"x1")

3. Befestigen Sie die Ventilbefestigung, Kotflgelhalterung, Schmutzfnger und den Kotflgel (Figure 12) mit den beiden Schlossschrauben (5/16"x1") und zwei Sicherungsbundmuttern (5/16").

4. Ziehen Sie die Schlossschrauben und Sicherungsbundmuttern mit 20-25Nm an.

1. Entfernen Sie den Klappstecker, mit dem das Ablassventil an der Behlterhalterung befestigt ist (Figure 13).

   Note: Das Ablassventil befindet sich an der Sttzhalterung fr den Hydraulikbehlter.



   Figure 13

   1. Klappstecker
   2. Behlterhalterung
   3. Ablassventil

2. Verschieben Sie das Ablassventil zwischen den linken hinteren Kotflgel und der Sprhpumpe (Figure 13).

1. Entfernen Sie den Klappstecker, mit dem das Ablassventil an der Sprhpumpenhalterung befestigt ist (Figure 14).



   Figure 14

   1. Klappstecker
   2. Sprhpumpenhalterung
   3. Ablassventil

2. Verschieben Sie das Ablassventil zwischen den linken hinteren Kotflgel und der Sprhpumpe (Figure 14).

Für diesen Arbeitsschritt erforderliche Teile:

1. Entfernen Sie die beiden Montagestifte vom Ablassventil (KastenA in Figure 15).



   Figure 15

   1. Montagestifte
   2. Ablassventil
   3. Bundkopfschrauben (5/16"x1")
   4. Sicherungsbundmuttern (5/16")

2. Schrauben Sie die beiden Sicherungsbundmuttern (5/16") auf die beiden Bundkopfschrauben (5/16"x1"), wie in (KastenB und C in Figure 15) dargestellt.

3. Befestigen Sie die Sicherungsbundmuttern und die Bundkopfschrauben am Ablassventil und ziehen Sie sie mit einem Schraubenschlssel an (D und E in Figure 15).

   Note: Stellen Sie sicher, dass die Sicherungsmuttern fest am Ablassventil befestigt sind.

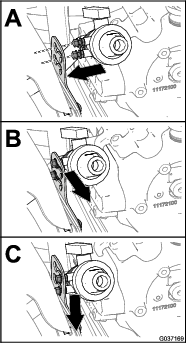

4. Fluchten Sie die Bundmuttern des Ablassventils mit den Schlssellochbohrungen in der Ablassventilhalterung (KastenA in Figure 16).



   Figure 16

5. Schieben Sie das Ablassventil nach auen und unten, um das Ablassventil in der Halterung zu arretieren (KastenB und C in Figure 16).

Kontrollieren Sie, dass sich die ueren Auslegerabdeckungen nicht an der mittleren Auslegerabdeckung verklemmen, wenn Sie die Ausleger heben und senken.

Note: Legen Sie weitere Unterlegscheiben zwischen die Abdeckungen des ueren Auslegers und den Trgerrahmen des ueren Auslegerabschnitts, um bei Bedarf mehr Abstand zwischen den Abdeckungen zu erreichen. Siehe Figure 10.
