Puomisuojussarja

1. Siirr kone tasaiselle alustalle.

2. Laske ulommat puomiosat.

3. Kytke seisontajarru.

4. Sammuta moottori.

5. Ota avain pois virtalukosta.



   Figure 1

Vaiheeseen tarvittavat osat:

Note: Keskipuomin suojuksen toinen puoli on jo kiinnitetty, joten vain toinen puoli on en asennettava.

1. Kohdista kumisuojuksessa olevat reit keskipuomin suojuksen reikiin (Figure 2).



   Figure 2

   1. Kumisuojus
   2. Keskipuomin suojus

2. Kohdista vahvistuslevyss olevat reit kumisuojuksen reikiin (Figure 3).



   Figure 3

   1. Vahvistuslevy
   2. Kumisuojus

3. Asenna 11pop-niitti (3/16 1/2tuumaa) ja aluslaattaa (3/16tuumaa) keskipuomin suojukseen (Figure 4).



   Figure 4

   1. Pop-niitti (3/16 1/2tuumaa)
   2. Keskipuomin suojus
   3. Aluslaatta (3/16tuumaa)

Vaiheeseen tarvittavat osat:

1. Kohdista 11suuttimen puomin suojuksessa olevat reit 12suuttimen puomin suojukseen kiinnitetyn vahvistuslevyn reikiin (Figure 5).

   Note: Vahvistuslevy toimitetaan pop-niiteill kiinnitettyn 12suuttimen puomiin.



   Figure 5

   1. 11suuttimen suojus
   2. Vahvistuslevy
   3. 12suuttimen suojus

2. Kiinnit 11suuttimen suojus 12suuttimen suojukseen asentamalla 11pop-niitti (3/161/2tuumaa) ja aluslaattaa (3/16tuumaa) vahvistuslevyyn (Figure 6).



   Figure 6

   1. 11suuttimen suojus
   2. Vahvistuslevy
   3. Pop-niitti (3/161/2tuumaa) ja aluslaatta (3/16tuumaa)
   4. 12suuttimen suojus

3. Asenna kumisuojus ja vahvistuslevy (11suuttimen suojuksesta) 12suuttimen suojukseen 11pop-niitill (3/161/2tuumaa) ja aluslaatalla (3/16tuumaa) (Figure 7).



   Figure 7

   1. 11suuttimen suojus
   2. 12suuttimen suojus
   3. Pop-niitti (3/161/2tuumaa) ja aluslaatta (3/16tuumaa)
   4. Kumisuojus
   5. Vahvistuslevy

Vaiheeseen tarvittavat osat:

Kiinnit malli- ja sarjanumerokilpi sek mryskilpi yhteen keskipuomin kannattimeen kuvan mukaisesti (Figure 8).

Note: Puhdista kilven kiinnitysalue ennen kilven kiinnittmist. Varmista, ett alueelle ei j likaa, rasvaa tai muita eppuhtauksia.

Vuoden 2014 ja sit vanhemmat mallit:

1. Asenna molemmat keskikannattimet ja puomin kiinnityslevyt keskipuomiin kahdella kuusiokantapultilla (3/81-1/4tuumaa) ja kahdella laippamutterilla (3/8tuumaa) kuvan mukaisesti (Figure 8).

   Note: Kun kiinnitt sarjaa ruiskutuslaitteeseen, kyt keskikannattimen reiki. Kun kiinnitt sarjaa ajoneuvoon, kyt puomin kiinnityslevyn reiki.



   Figure 8

   Vuoden 2014 ja sit vanhemmat mallit

   1. Kuusiokantapultti – 3/81-1/4tuumaa (8)
   2. Puomin kiinnityslevy (2)
   3. Laippamutteri – 3/8tuumaa (8)
   4. U-mutteri (16)
   5. Keskipuomin kannatin (4)
   6. Keskipuomin suojus
   7. Aluslevy (2)
   8. Mryskilpi
   9. Malli- ja sarjanumerokilpi

2. Asenna keskimminen suojus keskipuomin kannattimiin neljll U-mutterilla, kahdella aluslevyll ja neljll kuusiokantapultilla (5/161-1/4tuumaa) kuvan mukaisesti (Figure 8).

Vuoden 2015 ja sit uudemmat mallit:

Important: 11suuttimen kokoonpanon asennukseen kytetn vain nelj U-mutteria, nelj kuusiokantapulttia (3/81-1/4tuumaa), nelj laippamutteria (3/8tuumaa), kahta aluslevy ja kahta keskipuomin kannatinta.

1. Asenna keskimminen suojus kannattimeen kahdeksalla U-mutterilla, neljll aluslevyll ja kahdeksalla kuusiokantapultilla (5/161-1/4tuumaa) kuvan mukaisesti (Figure 9).

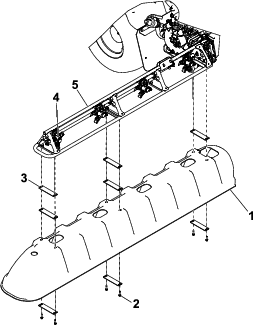

   Figure 9

   Vuoden 2015 ja sit uudemmat mallit

   1. Laippamutteri (3/8tuumaa)
   2. Kannatin
   3. Keskipuomin suojus
   4. Aluslevy
   5. Kuusiokantapultti (5/16 1tuumaa)
   6. U-mutteri
   7. Laippapultti (3/8tuumaa)

2. Asenna kaikki nelj keskipuomin kannatinta ja puomin kiinnityslevy keskipuomiin neljll kuusiokantapultilla (3/81-1/4tuumaa) ja neljll laippamutterilla (3/8tuumaa) kuvan mukaisesti (Figure 9).

Vaiheeseen tarvittavat osat:

1. Suuntaa molempien sivupuomien suihkupt suoraan alaspin niin, ett ne mahtuvat sivupuomin suojusten aukkoihin.

2. Asenna yksi sivupuomin suojus (Figure 10) kahdeksalla aluslevyll, kuudella kuusiokantapultilla (5/161-1/4tuumaa) ja kuudella U-mutterilla.



   Figure 10

   1. Sivupuomin suojus (2)
   2. Kuusiokantapultti – 5/161-1/4tuumaa (6)
   3. Aluslevy (8)
   4. Suihkup (oikeassa asennossa)
   5. Palkkirunko (ulompi puomiosa)

3. Asenna toinen sivupuomin suojus toistamalla vaihe 2.

Vaiheeseen tarvittavat osat:

1. Irrota kaksi lukkopulttia (5/161tuumaa) ja kaksi laippalukkomutteria (5/16tuumaa), joilla lokasuoja ja roiskelpp on kiinnitetty lokasuojan kiinnitysliuskaan (Figure 11).

   Note: Hvit lukkopultti ja lukkomutteri.



   Figure 11

   1. Laippalukkomutteri (5/16tuumaa)
   2. Vasen takalokasuoja
   3. Lukkopultti (5/161tuumaa)
   4. Roiskelpp
   5. Lokasuojan kiinnitysliuska

2. Kohdista tyhjennysventtiilin kannattimessa, lokasuojan kiinnitysliuskassa, roiskelpss ja lokasuojassa olevat reit (Figure 11).



   Figure 12

   1. Laippalukkomutteri (5/16tuumaa)
   2. Lokasuojan kiinnitysliuska
   3. Tyhjennysventtiilin kannatin
   4. Lukkopultti (5/161-1/4tuumaa)

3. Kiinnit venttiilin kannatin, lokasuojan kiinnitysliuska, roiskelpp ja lokasuoja (Figure 12) kahdella lukkopultilla (5/161-1/4tuumaa) ja kahdella laippalukkomutterilla (5/16tuumaa).

4. Kirist lukkopultit ja laippalukkomutterit momenttiin 20–25Nm.

1. Irrota lukitussokka, jolla tyhjennysventtiili on kiinnitetty silin kannattimeen (Figure 13).

   Note: Tyhjennysventtiili sijaitsee hydraulisilin tukikannattimessa.



   Figure 13

   1. Lukitussokka
   2. Silin kannatin
   3. Tyhjennysventtiili

2. Siirr tyhjennysventtiili vasemman takalokasuojan ja ruiskutuspumpun vlill (Figure 13).

1. Irrota lukitussokka, jolla tyhjennysventtiili on kiinnitetty ruiskutuspumpun kannattimeen (Figure 14).



   Figure 14

   1. Lukitussokka
   2. Ruiskutuspumpun kannatin
   3. Tyhjennysventtiili

2. Siirr tyhjennysventtiili vasemman takalokasuojan ja ruiskutuspumpun vlill (Figure 14).

Vaiheeseen tarvittavat osat:

1. Irrota kaksi kiinnitystappia tyhjennysventtiilist (A, Figure 15).

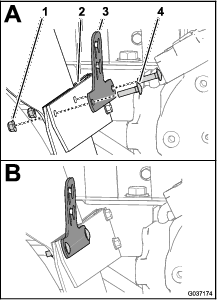

   Figure 15

   1. Kiinnitystappi
   2. Tyhjennysventtiili
   3. Laippakantapultit (5/161tuumaa)
   4. Laippalukkomutterit (5/16tuumaa)

2. Kierr kaksi laippalukkomutteria (5/16tuumaa) kahteen laippakantapulttiin (5/161tuumaa) kuvan mukaisesti (B ja C, Figure 15).

3. Kiinnit laippalukkomutterit ja laippakantapultit tyhjennysventtiiliin ja kirist ne kiintoavaimella (D ja E, Figure 15).

   Note: Varmista, ett lukkomutterit on kiristetty tiukkaan tyhjennysventtiiliss.

4. Kohdista tyhjennysventtiilin lukkomutterit tyhjennysventtiilin kannattimen aukkoihin (A, Figure 16).

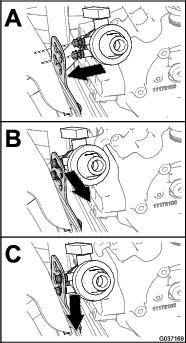

   Figure 16

5. Kiinnit tyhjennysventtiili kannattimeen siirtmll venttiili ulos- ja alaspin (B ja C, Figure 16).

Varmista, ett ulomman puomin suojukset eivt osu keskipuomin suojukseen, kun puomeja nostetaan ja lasketaan.

Note: Suurenna suojusten vlyst tarvittaessa asentamalla ylimrisi aluslevyj ulomman puomin suojusten ja ulomman puomiosan palkkirungon vliin. Katso Figure 10.
