Set voor afgedekte spuitbomen

1. Plaats de machine op een horizontaal oppervlak.

2. Laat de buitenste spuitbomen zakken.

3. Stel de parkeerrem in werking.

4. Zet de motor af.

5. Verwijder de sleutel uit de contactschakelaar.



   Figure 1

Benodigde onderdelen voor deze stap:

Note: En zijde van de afdekplaat van de middelste spuitboom is reeds bevestigd. U dient bijgevolg slechts 1 zijde van de afdekplaat vast te maken.

1. Lijn de openingen in de rubberen afdekplaat uit met de openingen in de afdekplaat van de middelste spuitboom (Figure 2).



   Figure 2

   1. Rubberen afdekplaat
   2. Afdekplaat van middelste spuitboom

2. Lijn de openingen in de versterkingsplaat uit met de openingen in de rubberen afdekplaat (Figure 3).



   Figure 3

   1. Versterkingsplaat
   2. Rubberen afdekplaat

3. Monteer 11 popnagels (3/16"x") en ringen (3/16") op de afdekplaat van de middelste spuitboom (Figure 4).



   Figure 4

   1. Popnagel (3/16"x")
   2. Afdekplaat van middelste spuitboom
   3. Ring (3/16")

Benodigde onderdelen voor deze stap:

1. Lijn de openingen in de spuitboomafdekplaat met 11 sproeiers uit met de openingen in de versterkingsplaat die bevestigd is aan de spuitboomafdekplaat met 12 sproeiers (Figure 5).

   Note: De versterkingsplaat is standaard met popnagels aan de spuitboom met 12 sproeiers bevestigd.



   Figure 5

   1. Afdekplaat met 11 sproeiers
   2. Versterkingsplaat
   3. Afdekplaat met 12 sproeiers

2. Monteer 11 popnagels (3/16"x") en ringen (3/16") op de versterkingsplaat om de afdekplaat met 11 sproeiers te bevestigen aan de afdekplaat met 12 sproeiers (Figure 6).



   Figure 6

   1. Afdekplaat met 11 sproeiers
   2. Versterkingsplaat
   3. Popnagel (3/16"x") en ring (3/16")
   4. Afdekplaat met 12 sproeiers

3. Gebruik 11 popnagels (3/16"x") en ringen (3/16") om de rubberen afdekplaat en versterkingsplaat (van de afdekplaat met 11 sproeiers) te bevestigen aan de afdekplaat met 12 sproeiers (Figure 7).



   Figure 7

   1. Afdekplaat met 11 sproeiers
   2. Afdekplaat met 12 sproeiers
   3. Popnagel (3/16"x") en ring (3/16")
   4. Rubberen afdekplaat
   5. Versterkingsplaat

Benodigde onderdelen voor deze stap:

Bevestig het plaatje met model/serienummer en het plaatje met wettelijke informatie op 1 van de bevestigingsplaatjes van de middelste spuitboom, zoals te zien is in Figure 8.

Note: Reinig voordat u de plaatjes bevestigt het bevestigingsplaatje, zodat er geen vuil of vet op zit.

Voor modellen uit 2014 en eerder:

1. Monteer de 2 middelste bevestigingsplaatjes en de montageplaten van de spuitbomen op de middelste spuitboom met 2 zeskantbouten ("x1") en 2 flensmoeren ("), zoals in Figure 8.

   Note: Als u de set op een spuitmachine aanbrengt, gebruik dan de gaten in het middelste plaatje om de set op de eenheid te monteren. Als u de set op een voertuig aanbrengt, gebruik dan de montageplaat van de spuitbomen om de set op de eenheid te monteren.



   Figure 8

   Modellen uit 2014 en eerder

   1. Zeskantbout – "x1" (8)
   2. Montageplaat spuitboom (2)
   3. Flensmoer, " (8)
   4. U-moer (16)
   5. Bevestigingsplaatje van middelste spuitboom (4)
   6. Afdekplaat van middelste spuitboom
   7. Onderlegplaatje (2)
   8. Plaatje met wettelijke informatie
   9. Plaatje met model- en serienummer

2. Monteer de middelste afdekplaat op de bevestigingsplaatjes van de middelste spuitboom; gebruik hierbij 4 U-moeren, 2 onderlegplaatjes en 4 zeskantbouten (5/16"x1"), zoals in Figure 8.

Voor modellen uit 2015 en later:

Important: Als u een eenheid met 11 sproeiers monteert, gebruikt u slechts 4 U-moeren, 4 zeskantbouten ("x1"), 4 flensmoeren ("), 2 onderlegplaatjes en 2 bevestigingsplaatjes van de middelste spuitboom.

1. Monteer de middelste afdekplaat op het bevestigingsplaatje; gebruik hierbij 8 U-moeren, 4 onderlegplaatjes en 8 zeskantbouten (5/16"x1"), zoals in Figure 9.



   Figure 9

   Modellen uit 2015 en later:

   1. Flensmoer (")
   2. Beugel
   3. Afdekplaat van middelste spuitboom
   4. Onderlegplaatje
   5. Zeskantbout (5/16"x1")
   6. U-moer
   7. Flensbout (")

2. Monteer de 4 bevestigingsplaatjes van de middelste spuitboom en de montageplaten van de spuitbomen op de middelste spuitboom met 4 zeskantbouten ("x1") en 4 flensmoeren ("), zoals in Figure 9.

Benodigde onderdelen voor deze stap:

1. Richt de sproeiers van beide zijspuitbomen recht omlaag, zodat ze door de gaten in de afdekplaten van de zijspuitbomen passen.

2. Installeer 1 van de afdekplaten van de zijspuitbomen (Figure 10) met 8 onderlegplaatjes, 6 zeskantbouten (5/16"x1") en 6 U-moeren.

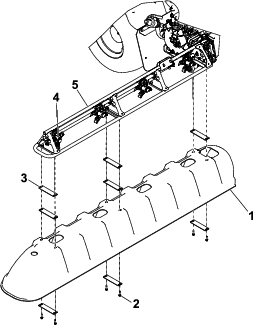

   Figure 10

   1. Afdekplaat van zijspuitboom (2)
   2. Zeskantbout – 5/16"x1" (6)
   3. Onderlegplaatje (8)
   4. Spuitkop (in de juiste richting)
   5. Versterkt frame (buitenste spuitboomgedeelte)

3. Herhaal stap2 voor de afdekplaat van de andere zijspuitboom.

Benodigde onderdelen voor deze stap:

1. Verwijder de 2 slotbouten (5/16"x1") en 2 flensborgmoeren (5/16") waarmee het spatscherm en de spatlap zijn bevestigd aan de band van het spatscherm (Figure 11).

   Note: Gooi de slotbout en borgmoer weg.



   Figure 11

   1. Flensborgmoer (5/16")
   2. Spatscherm links achteraan
   3. Slotbout (5/16"x1")
   4. Spatlap
   5. Band van spatscherm

2. Lijn de openingen in de beugel van de aftapkraan, de band van het spatscherm, de spatlap en het spatscherm uit (Figure 11).

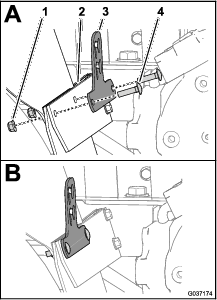

   Figure 12

   1. Flensborgmoer (5/16")
   2. Band van spatscherm
   3. Beugel van aftapkraan
   4. Slotbout (5/16"x1")

3. Monteer de beugel van de klep, de band van het spatscherm, de spatlap en het spatscherm (Figure 12) met 2 slotbouten (5/16"x1") en 2 flensborgmoeren (5/16").

4. Haal de slotbouten en flensborgmoeren aan met 20 tot 25Nm.

1. Verwijder de borgpen waarmee de aftapkraan aan de beugel van de tank is bevestigd (Figure 13).

   Note: De aftapkraan bevindt zich op de steunbeugel van de hydraulische tank.



   Figure 13

   1. Borgpen
   2. Tankbeugel
   3. Aftapkraan

2. Verplaats de aftapkraan tussen het spatscherm links achteraan en de spuitpomp (Figure 13).

1. Verwijder de lynchpen waarmee de aftapkraan aan de beugel van de spuitpomp is bevestigd (Figure 14).



   Figure 14

   1. Lynchpen
   2. Beugel van spuitpomp
   3. Aftapkraan

2. Verplaats de aftapkraan tussen het spatscherm links achteraan en de spuitpomp (Figure 14).

Benodigde onderdelen voor deze stap:

1. Verwijder de 2 montagepennen uit de aftapkraan (A van Figure 15).



   Figure 15

   1. Montagepen
   2. Aftapkraan
   3. Flenskopbouten (5/16"x1")
   4. Flensborgmoeren (5/16")

2. Draai de 2 flensborgmoeren (5/16") op de 2 flenskopbouten (5/16"x1") zoals getoond in B en C van Figure 15.

3. Monteer de flensborgmoeren en de flenskopbouten op de aftapkraan en draai ze vast met een sleutel (D en E van Figure 15).

   Note: Verzeker dat de borgmoeren bevestigd zijn aan de aftapkraan.

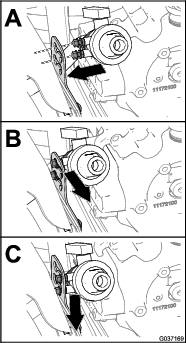

4. Lijn de borgmoeren van de aftapkraan uit met de sleutelvormige openingen in de beugel van de aftapkraan (A van Figure 16).



   Figure 16

5. Beweeg de aftapkraan naar buiten en beneden om de kraan aan de beugel te bevestigen (B en C van Figure 16).

Ga na of de afdekplaten van de buitenste spuitboom niet vastraken in de afdekplaat van de middelste spuitboom als u de spuitbomen opheft en neerlaat.

Note: Plaats indien nodig bijkomende onderlegplaatjes tussen de afdekplaten van de buitenste spuitboom en het verstevigde frame van het buitenste spuitboomgedeelte om meer ruimte tussen de afdekplaten te creren. Zie Figure 10.
