CALIFORNIA
Proposition 65 Warning
Dette produktet inneholder et kjemikalie eller kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller forplantningsskade.
Bruk av dette produktet kan forårsake eksponering for kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller annen forplantningsskade.
Important: Bruk flate viftedyser for luftinntak med det tildekkede bomsettet for unng opphopning av kjemikalier p dekslene under bruk. Se Toros dysetabell for mer informasjon.
Note: Monter fjroppgraderingssettet (delenr. 120-8508) med den tildekkede bommen.
Dersom du lar nkkelen st i nkkelbryteren, kan noen utilsiktet starte motoren, noe som kan pfre deg eller andre personer alvorlige skader.
Fjern nkkelen fra nkkelbryteren fr du monterer settet.
Kjemiske stoffer som brukes i spredersystemet, kan vre helsefarlige og giftige for deg, tilskuere, dyr, planter, jordsmonn eller annen eiendom.
Les og flg de kjemiske advarselsmerkene og sikkerhetsdatabladet for alle kjemikalier som brukes, og beskytt deg i overensstemmelse med anbefalingene fra produsenten av kjemikaliene. Srg for dekke s mye hud som mulig ved bruk av kjemikaler. Bruk egnet personlig verneutstyr for beskytte mot berring med kjemikalier, for eksempel:
vernebriller og/eller ansiktsvern
vernemaske eller filtermaske
kjemikaliebestandige hansker
gummistvler eller annet passende fotty
hrselsvern
rent skift med klr, spe og engangshndklr, som holdes nr i tilfelle kjemisk utslipp.
Fr du arbeider p et spredersystem m du forsikre deg om at systemet har blitt trippelrenset og nytralisert i henhold til anbefalingene til kjemikalieprodusenten(e) og at alle ventilene har fullfrt tre sykluser.
Flytt maskinen til en jevn flate.
Senk de ytre bomseksjonene.
Sett p parkeringsbremsen.
Sl av motoren.
Ta nkkelen ut av nkkelbryteren.
Deler som er nødvendige for dette trinnet:
| Elleve dyser, midtre bomdeksel | 1 |
| Gummideksel | 1 |
| Forsterkningsplate | 1 |
| Popnagle (3/16 x 1/2 tomme) | 11 |
| Skive (3/16tomme) | 11 |
Note: n side av det midtre bomdekslet er allerede festet, s du trenger bare montere p den ene siden av dekslet.
Rett inn hullene p gummidekslet med hullene i det midtre bomdekslet (Figure 2).
Rett inn hullene p forsterkningsplaten med hullene i gummidekslet (Figure 3).
Monter elleve popnagler (3/16 x 1/2 tomme) og skiver (3/16 tomme) til det midtre bomdekslet (Figure 4).
Deler som er nødvendige for dette trinnet:
| Tolv dyser, midtre bomdeksel | 1 |
| Popnagle (3/16 x 1/2 tomme) | 22 |
| Skive (3/16tomme) | 22 |
| Gummideksel | 1 |
| Forsterkningsplate | 1 |
Rett inn hullene p bomdekslet ned elleve dyser med hullene i forsterkningsplaten som er festet til bomdekslet med tolv dyser (Figure 5).
Note: Forsterkningsplaten er festet til bommen med tolv dyser med popnagler.
Monter elleve popnagler (3/16 x 1/2 tomme) og skiver (3/16 tomme) i forsterkningsplaten for feste dekslet med elleve dyser til dekslet med tolv dyser (Figure 6).
Bruk elleve popnagler (3/16 x 1/2 tomme) og skiver (3/16 tomme) til montere gummidekslet og forsterkningsplaten (fra dekslet med elleve dyser) til dekslet med tolv dyser (Figure 7).
Deler som er nødvendige for dette trinnet:
| Midtre bombrakett (2014 og tidligere modeller) | 2 |
| Bommonteringsplate | 2 |
| U-mutter | 8 |
| Sekskantbolt (x 1tomme) | 8 |
| Merke med modell- og serienummer | 1 |
| Forskriftsmerke (119-4986) | 1 |
| Flensmutter (tomme) | 8 |
| Skiveplate | 4 |
| Sekskantbolt (5/16x 1tomme) | 8 |
| Midtre bombrakett (2015 og senere modeller) | 4 |
Fest modell-/serienummermerket og forskriftsmerket p n av de midtre bombrakettene som vist i Figure 8
Note: Fr du fester merkene, rengjr merkeomrdene og pass p at de er frie for smuss, fett og andre fremmedlegemer.
For 2014 og tidligere modeller:
Monter de to midtbrakettene og bommonteringsplatene p den midtre bommen med to sekskantbolter ( x 1tomme) og to flensmuttere (tomme) som vist i Figure 8
Note: Ved montering av settet til en spreder, bruk hullene i den midtre braketten til feste settet til enheten. Ved montering av settet til et kjrety, bruk hullene i bommens festeplate til feste settet til enheten.
Monter det midtre dekslet til de midtre bombrakettene med fire U-muttere, to skiveplater og fire sekskantbolter (5/16 x 1tomme) som vist i Figure 8
For 2015 og senere modeller:
Important: Hvis du skal montere en enhet med elleve dyser, bruker du kun fire U-muttere, fire sekskantbolter ( x 1tomme), fire flensmuttere (tomme), to skiveplater og to midtre bombraketter.
Monter det midtre dekslet til braketten med tte U-muttere, fire skiveplater og tte sekskantbolter (5/16 x 1tomme) som vist i Figure 9
Monter de fire midtre bombrakettene og bommonteringsplatene p den midtre bommen med fire sekskantbolter ( x 1tomme) og fire flensmuttere (tomme) som vist i Figure 9.
Deler som er nødvendige for dette trinnet:
| Vingebomdeksel | 2 |
| Skiveplate | 16 |
| U-mutter | 12 |
| Sekskantbolt (5/16x 1tomme) | 12 |
Rett sprederdysene p begge vingebommene nedover slik at de passer inn i hullene p vingebomdekslene.

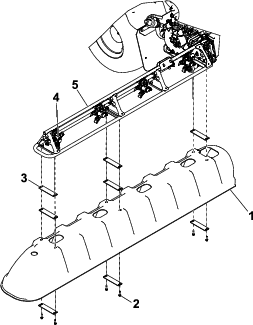

Monter ett av vingebomdekslene (Figure 10) med tte skiveplater, seks sekskantbolter (5/16 x 1tomme) og seks U-muttere.
Gjenta trinn 2 for montere det andre vingebomdekslet.
Deler som er nødvendige for dette trinnet:
| Monteringsbrakett for tappeventil | 1 |
| Lseskrue (5/16x 1tomme) | 2 |
| Flensmutter (5/16tomme) | 3 |
Fjern de to lseboltene (5/16 x 1tomme) og de to flenslsemutterne (5/16tomme) som fester skjermen og skvettlappen til skjermstroppen (Figure 11).
Note: Kast lsebolten og lsemutteren.

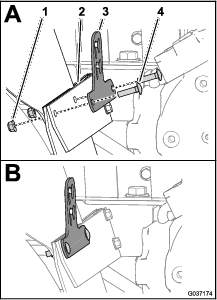

Innrett hullene i tappeventilbraketten med skjermstroppen, skvettlappen og skjermen (Figure 11).
Monter ventilbraketten, skjermstroppen, skvettlappen og skjermen (Figure 12) med to lsebolter (5/16 x 1tomme) og to flenslsemutre (5/16tomme).
Stram lseboltene og flenslsemutterne til 20 til 25Nm.
Fjern ringstiften som fester tappeventilen til tankbraketten (Figure 13).
Note: Tappeventilen er plassert p stttebraketten for hydraulikktanken.
Flytt tappeventilen mellom den venstre, bakre skjermen og sprederpumpen (Figure 13).
Fjern ringstiften som fester tappeventilen til sprederpumpebraketten (Figure 14).
Flytt tappeventilen mellom den venstre, bakre skjermen og sprederpumpen (Figure 14).
Deler som er nødvendige for dette trinnet:
| Flensmutter (5/16tomme) | 2 |
| Flenshodebolter (5/16x 1tomme) | 2 |
Fjern de to monteringstappene fra tappeventilen (A av Figure 15).
Skru de to flenslsemutterne (5/16tomme) p de to flenshodeboltene (5/16x 1tomme), som vist i (B og C av Figure 15).
Monter flenslsemutterne og flenshodeboltene til tappeventilen og stram dem med en skrunkkel (D og E av Figure 15).
Note: Pse at lsemutterne er festet godt til tappeventilen.

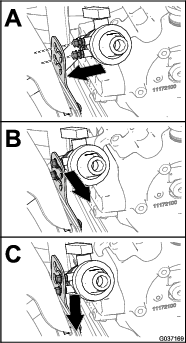

Innrett tappeventilens lsemuttere med hullene p nkkelhullslissene i tappeventilbraketten (A av Figure 16).
Flytt tappeventilen utover og ned for feste ventilen p braketten (B og C av Figure 16).
Kontroller at de ytre bomdekslene ikke fester seg i det midtre bomdekslet nr du hever og senker bommene.
Note: Monter ytterligere skiveplater mellom de ytre bomdekslene og sttterammen p den ytre bomseksjonen for gi klaring mellom dekslene etter behov. Se Figure 10.
