Kit de rampa coberta

1. Desloque a mquina para uma superfcie nivelada.

2. Desa as seces da rampa exterior.

3. Engate o travo de mo.

4. Desligue o motor.

5. Retire a chave da ignio.



   Figure 1

Peças necessárias para este passo:

Note: Um lado da cobertura da rampa central j estar instalado, pelo que s ter de instalar num dos lados da cobertura.

1. Alinhe os orifcios na cobertura de borracha com os orifcios na cobertura da rampa central (Figure 2).



   Figure 2

   1. Cobertura de borracha
   2. Cobertura da rampa central

2. Alinhe os orifcios na placa de reforo com os orifcios na cobertura de borracha (Figure 3).



   Figure 3

   1. Placa de reforo
   2. Cobertura de borracha

3. Instale 11 rebites cegos (3/16pol. x pol.) e anilhas (3/16pol.) na cobertura da rampa central (Figure 4).



   Figure 4

   1. Rebite cego (3/16pol.x pol.)
   2. Cobertura da rampa central
   3. Anilha (3/16pol.)

Peças necessárias para este passo:

1. Alinhe os orifcios na cobertura da rampa de 11 bicos com os orifcios na placa de reforo instalada na cobertura da rampa de 12 bicos (Figure 5).

   Note: A placa de reforo instalada na rampa de 12 bicos com rebites cegos.



   Figure 5

   1. Cobertura de 11 bicos
   2. Placa de reforo
   3. Cobertura de 12 bicos

2. Instale 11 rebites cegos (3/16pol. x pol.) e anilhas (3/16pol.) na placa de reforo, instalando a cobertura de 11 bicos na cobertura de 12 bicos (Figure 6).



   Figure 6

   1. Cobertura de 11 bicos
   2. Placa de reforo
   3. Rebite cego (3/16pol.x pol.) e anilha (3/16pol.)
   4. Cobertura de 12 bicos

3. Utilizando 11 rebites cegos (3/16pol. x pol.) e anilhas (3/16pol.), instale a cobertura de borracha e placa de reforo (da cobertura de 11 bicos) na cobertura de 12 bicos (Figure 7).



   Figure 7

   1. Cobertura de 11 bicos
   2. Cobertura de 12 bicos
   3. Rebite cego (3/16pol.x pol.) e anilha (3/16pol.)
   4. Cobertura de borracha
   5. Placa de reforo

Peças necessárias para este passo:

Coloque o autocolante do nmero de modelo/srie e o autocolante de regulamentao num dos suportes da rampa central como se mostra na Figure 8.

Note: Antes de aplicar os autocolantes, limpe a rea do autocolante e certifique-se de que no tem sujidade, gordura ou outro material estranho.

Para modelos de 2014 e anteriores:

1. Instale cada um dos dois suportes centrais e placas de montagem da rampa na rampa central utilizando dois parafusos de cabea sextavada (pol. x 1pol.) e duas porcas flangeadas (pol.) como se mostra na Figure 8.

   Note: Ao montar o kit num pulverizador, utilize os furos no suporte central para ligar o kit unidade. Ao montar o kit num veculo, utilize os furos na placa de montagem da rampa para ligar o kit unidade.



   Figure 8

   Modelos de 2014 e anteriores

   1. Parafuso de cabea sextavada – pol. x 1pol. (8)
   2. Placa de montagem da rampa (2)
   3. Porca flangeada – pol. (8)
   4. Porca em U (16)
   5. Suporte da rampa central (4)
   6. Cobertura da rampa central
   7. Placa da anilha (2)
   8. Autocolante de regulamentao
   9. Autocolante de nmero de modelo/srie

2. Instale a cobertura central nos suportes da rampa central utilizando quatro porcas em U, duas placas de anilha e quatro parafusos de cabea sextavada (5/16pol. x 1pol.) como se mostra na Figure 8.

Para modelos de 2015 e posteriores:

Important: Se est a instalar um conjunto de 11 bicos, s ir utilizar quatro porcas em U, quatro parafusos de cabea sextavada (5/16pol.x 1pol.), duas placas de anilha e dois suportes de rampa central.

1. Instale a cobertura central no suporte utilizando oito porcas em U, quatro placas de anilha e oito parafusos de cabea sextavada (5/16pol. x 1pol.) como se mostra na Figure 9.



   Figure 9

   Modelos de 2015 e posteriores

   1. Porca flangeada (pol.)
   2. Suporte
   3. Cobertura da rampa central
   4. Placa da anilha
   5. Parafuso com cabea sextavada (5/16pol. x 1pol.)
   6. Porca em U
   7. Parafuso flangeado (pol.)

2. Instale cada um dos quatro suportes da rampa central e placas de montagem da rampa na rampa central utilizando quatro parafusos de cabea sextavada (pol. x 1pol.) e quatro porcas flangeadas (pol.) como se mostra na Figure 9.

Peças necessárias para este passo:

1. Oriente os bicos de pulverizao em ambas as rampas laterais para baixo de forma a que possam encaixar nos furos das coberturas das rampas laterais.

2. Instale uma das coberturas das rampas laterais (Figure 10) utilizando oito placas de anilha, seis parafusos de cabea sextavada (5/16pol. x 1pol.) e seis porcas em U.



   Figure 10

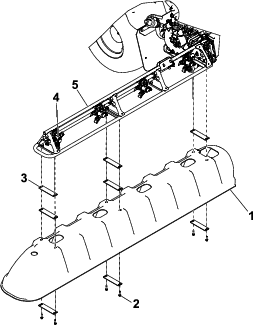

   1. Cobertura da rampa lateral (2)
   2. Parafuso de cabea sextavada – 5/16 x 1pol. (6)
   3. Placa da anilha (8)
   4. Bico de pulverizao (corretamente orientado)
   5. Estrutura da armao (seco da rampa exterior)

3. Repita o passo 2 para instalar a outra cobertura da rampa lateral.

Peças necessárias para este passo:

1. Retire os dois parafusos de carroaria (5/16pol. x 1pol.) e as duas porcas de bloqueio flangeadas (5/16pol.) que prendem o guarda-lamas e as palas das rodas cinta do guarda-lamas (Figure 11).

   Note: Deite fora o parafuso de carroaria e porca de bloqueio.



   Figure 11

   1. Porca flangeada (5/16pol.)
   2. Guarda-lamas traseiro, esquerdo
   3. Parafuso de carroaria (5/16pol. x 1pol.)
   4. Pala da roda
   5. Cinta do guarda-lamas

2. Alinhe os orifcios no suporte da vlvula de drenagem, cinta do guarda-lamas, pala da roda e guarda-lamas (Figure 11).



   Figure 12

   1. Porca flangeada (5/16pol.)
   2. Cinta do guarda-lamas
   3. Suporte da vlvula de drenagem
   4. Parafuso de carroaria (5/16pol. x 1pol.)

3. Monte o suporte da vlvula de drenagem, cinta do guarda-lamas, pala da roda e guarda-lamas (Figure 12) com os dois parafusos de carroaria (5/16pol. x 1pol.) e duas porcas de bloqueio flangeadas (5/16pol.).

4. Aperte os parafusos de carroaria e as porcas de bloqueio flangeadas com 20 a 25Nm.

1. Retire o pino de sujeio que prende a vlvula de drenagem ao suporte do depsito (Figure 13).

   Note: A vlvula de drenagem situa-se no suporte do depsito hidrulico.



   Figure 13

   1. Pino de sujeio
   2. Suporte do depsito
   3. Vlvula de drenagem

2. Mova a vlvula de drenagem entre o guarda-lamas traseiro esquerdo e a bomba do pulverizador (Figure 13).

1. Retire o pino de sujeio que prende a vlvula de drenagem ao suporte da bomba do pulverizador (Figure 14).



   Figure 14

   1. Pino de sujeio
   2. Suporte da bomba do pulverizador
   3. Vlvula de drenagem

2. Mova a vlvula de drenagem entre o guarda-lamas traseiro esquerdo e a bomba do pulverizador (Figure 14).

Peças necessárias para este passo:

1. Retire os dois pinos de montagem da vlvula de drenagem (A de Figure 15).



   Figure 15

   1. Pino de montagem
   2. Vlvula de drenagem
   3. Parafusos de cabea flangeada (5/16pol. x 1pol.)
   4. Porcas de bloqueio flangeadas (5/16pol.)

2. Enrosque as duas porcas de bloqueio flangeadas (5/16pol.) nos dois parafusos de cabea flangeada (5/16pol. x 1pol.) como se mostra em (B e C de Figure 15)..

3. Monte as porcas de bloqueio flangeadas e parafusos de cabea flangeada na vlvula de drenagem e aperte-os com uma chave (D e E de Figure 15).

   Note: Certifique-se de que as porcas de bloqueio esto bem apertadas na vlvula de drenagem.

4. Alinhe as porcas de bloqueio da vlvula de drenagem com os furos das ranhuras da chave no suporte da vlvula de drenagem (A de Figure 16).



   Figure 16

5. Mova a vlvula de drenagem para fora e para baixo para prender a vlvula ao suporte (B e C de Figure 16).

Verifique se as coberturas da rampa exterior no se ligam cobertura da rampa central quando eleva e desce as rampas.

Note: Instale placas de anilha adicionais entre as coberturas da rampa exterior e estrutura da armao da seco da rampa exterior para acrescentar folga entre as coberturas consoante o necessrio. Consulte Figure 10.
