Trekkpedalforbedringssett

Deler som er nødvendige for dette trinnet:

1. Parker maskinen p en jevn overflate, sl av motoren, sett p parkeringsbremsen, og ta nkkelen ut av tenningen.

2. Lsne hjulhakemutterne for hyre bakhjul.

3. Hev hyre side av maskinen med en jekk, og sikre den med en jekksttte.

4. Fjern hyre bakdekk. Dette forenkler tilgangen for montering.

5. Finn og fjern den eksisterende nytralarmenheten (Figure 1 og Figure 2).



   Figure 1

   1. Nytralarmenhet


   Figure 2

   1. Avstandsstykke (langt)
   2. Lagre
   3. Avstandsstykke (lite)
   4. Nytralarmenhet

6. Fjern de eksisterende lagrene og avstandsstykkene fra nytralarmen (Figure 3).

7. Monter de nye lagrene og avstandsstykkene (Figure 3).



   Figure 3

   1. Avstandsstykke (lite)
   2. Lagre
   3. Avstandsstykke (langt)

8. Monter nytralarmen p maskinen (Figure 2).

Deler som er nødvendige for dette trinnet:

1. Finn og fjern trekkspakearmen (Figure 4).



   Figure 4

   1. Trekkspakearm

2. Fjern det eksisterende trekkstaget fra trekkspakearmen og den fremre forbindelsen (Figure 5).



   Figure 5

   1. Trekkstag

3. Monter stagendelageret og lsemutteren p trekkstaget (Figure 6).

4. Monter forbindelsesplaten og enten gummi- eller plastfestene (Figure 6).

   Note: Bruk enten plast- eller gummifestene i dette settet, avhengig av hvilke som fles mest riktig nr du bruker maskinen. Det anbefales bruke gummifester p maskiner med frerhus, da disse vil bidra til redusere sty i frerhuset (Figure 6).

5. Monter det nye trekkstaget til trekkspakearmen og den fremre forbindelsen (Figure 5 og Figure 6).

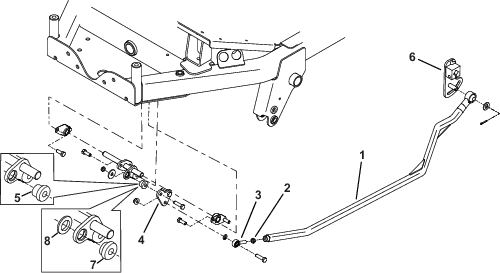

   Figure 6

   1. Trekkstag
   2. Lsemutter
   3. Stagendelager
   4. Forbindelsesplate
   5. Gummifeste
   6. Trekkspakearm
   7. Plastfeste
   8. Plastskiven brukes kun med plastfestet

1. Juster strammingen p fjrene som vist i Figure 7.

2. Juster nytralbryteren som vist i Figure 7.



   Figure 7

   1. 41mm
   2. Nytral-bryter
   3. 2,8–3,5mm
   4. Nytralarmenhet
   5. Fjrkrok

3. Flytt trekkpedalen til nytral stilling, og juster stagendelageret ved skru det inn eller ut for oppn mlene vist i Figure 8.



   Figure 8

   Sett fra siden

   1. Trekkpedal
   2. 45–48mm

4. Monter det hyre bakdekket.

Note: P en jevn overflate skal maskinen ikke krype nr trekkpedalen utlses.

1. Parker maskinen p en jevn flate, aktiver parkeringsbremsen, senk klippeenheten til bakken og sl av motoren.

2. Jekk opp baksiden av maskinen til bakhjulene er lftet fra verkstedsgulvet. Sttt maskinen med jekksttter, slik at den ikke kan falle ned.

   Note: P modeller med firehjulsdrift skal ogs forhjulene lftes fra verkstedsgulvet og stttes med jekksttter.

   Advarsel

   Motoren m vre i gang slik at du kan utfre denne justeringen. Dette kan fre til personskader.

   For beskytte deg mot personskade m du holde hender, ftter, ansiktet og andre kroppsdeler borte fra varme deler i motoren og eventuelle deler som roterer.

3. Start motoren, still gasspaken til SAKTE-stilling og observer hvilken i retning bakhjulene roterer.

   Important: Pse at trekkpedalen er i NYTRAL stilling.

   • Hvis venstre bakhjul roterer, lsne lsemutterne til venstre girkontrollstag (Figure 9).

     Note: Stangens fremre ende er venstregjenget. Stangens bakende, som er koblet til giret, er hyregjenget.



     Figure 9

     1. Girkontrollstag

   • Hvis venstre bakhjul roterer bakover, forlenger du staget ved dreie det sakte mot klokken (sett forfra) til venstre bakhjul slutter rotere eller roterer minimalt ved rygging.

   • Hvis venstre bakhjul roterer fremover, kort ned p staget ved dreie det med klokken (sett forfra) til venstre bakhjul slutter rotere.

4. Sett gassen til HURTIG-stilling. Pass p at hjulet fortsatt ikke roterer eller roterer minimalt ved rygging. Juster etter behov.

5. Stram lsemutterne.

6. Gjenta prosedyren for hyre bakhjul, hvis ndvendig, ved bruke hyre girkontrollstag.

7. Sl av motoren, ta bort jekkstttene og senk maskinen ned p verkstedsgulvet.

8. Prvekjr maskinen for kontrollere at den ikke kryper.
