驱动踏板改进套件

此程序中需要的物件：

1. 将机器停放在水平地面上，关闭发动机，接合手刹，然后从点火开关上拔下钥匙。

2. 拧松右后轮上的车轮凸缘螺母。

3. 用千斤顶将机器右侧顶离地面，并使用顶车架将其固定。

4. 卸下右后轮。这样可以轻松接触安装部位进行安装。

5. 找到并卸下现有的空档臂总成 （Figure 1 和Figure 2）。



   Figure 1

   1. 空档臂总成


   Figure 2

   1. 套管隔片（长）
   2. 轴承
   3. 套管隔片（小）
   4. 空档臂总成

6. 从空档臂上卸下现有的轴承和隔片（Figure 3）。

7. 安装新轴承和隔片（Figure 3）。



   Figure 3

   1. 套管隔片（小）
   2. 轴承
   3. 套管隔片（长）

8. 将空档臂总成安装到机器中（Figure 2）。

此程序中需要的物件：

1. 找到并卸下现有的牵引杆臂（Figure 4）。



   Figure 4

   1. 牵引杆臂

2. 从牵引杆臂和前连接板上卸下现有牵引杆（Figure 5）。



   Figure 5

   1. 牵引杆

3. 将杆端轴承和锁紧螺母安装到牵引杆上（Figure 6）。

4. 安装连接板和橡胶或塑料防振垫（Figure 6）。

   Note: 为此套件选择塑料或橡胶防振垫，以操作机器时感觉最舒适为准。建议为带驾驶室的机器使用橡胶防振垫，因为这样有助于降低驾驶室内的噪音（Figure 6）。

5. 安装新牵引杆到牵引杆臂和前连接板（Figure 5 和Figure 6）。

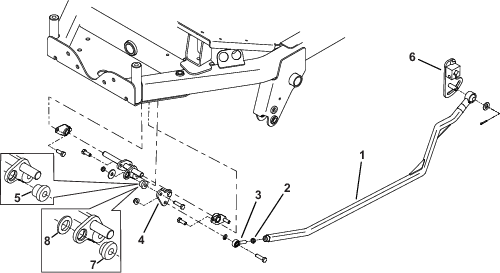

   Figure 6

   1. 牵引杆
   2. 锁紧螺母
   3. 杆端轴承
   4. 连接板
   5. 橡胶防振垫
   6. 牵引杆臂
   7. 塑料防振垫
   8. 塑料垫圈仅配合塑料防振垫使用

1. 如Figure 7 所示调整弹簧上的张紧力。

2. 如Figure 7 所示调整空档开关。



   Figure 7

   1. 41mm
   2. 空档开关
   3. 2.8～3.5mm
   4. 空档臂总成
   5. 弹簧钩

3. 将驱动踏板移到空档位置，通过拧入或拧出杆端轴承对其进行调节，以获得Figure 8 中所示的尺寸。



   Figure 8

   侧视图

   1. 驱动踏板
   2. 45～48mm

4. 安装右后轮。

Note: 当机器放置到水平地面上时，驱动踏板松开时机器不得移动。

1. 将机器停放在水平地面上，设定手刹，放低滚刀组到地面上，然后关闭发动机。

2. 用千斤顶支撑机器后部，直到后轮胎离开地面。使用顶车架支撑机器，防止机器降落。

   Note: 对于 4 轮驱动型号，前轮胎也必须离开地面，并使用顶车架支撑。

   警告

   发动机必须处于运行状态，才能进行此调节。这可能导致人身伤害。

   确保您的手脚、面部及其他身体部位远离发动机的任何发热部件及任何旋转零件。

3. 启动发动机，将油门设至慢速位置，并观察后轮转动的方向。

   Important: 确保驱动踏板处于空档位置。

   • 如果左后轮胎正在旋转，请松开左侧传动控制杆上的锁紧螺母（Figure 9）。

     Note: 控制杆的前端应该有左旋螺纹。与传动装置连接的控制杆后端应该有右旋螺纹。



     Figure 9

     1. 传动控制杆

   • 如果左后轮胎反向旋转，请通过逆时针（从正面看）缓慢转动控制杆来延长控制杆，直到左后轮胎停止旋转或有最小的反向转动。

   • 如果左后轮胎正向旋转，请顺时针（从正面看）缓慢转动控制杆来缩短控制杆，直到左后轮胎停止旋转。

4. 将油门移至快速位置。确保车轮保持停止或有最小的反向转动。必要时予以调整。

5. 拧紧锁紧螺母。

6. 如果需要，使用右侧传动控制杆对右后轮胎重复此程序。

7. 关闭发动机，取下顶车架，并将机器放到地面上。

8. 试驾机器，确保其未移动。
