Тяговые блоки Groundsmaster® 4500-D и 4700-D

Проверьте давление в шинах перед эксплуатацией; см. раздел Проверка давления в шинах.

Important: Поддерживайте рекомендуемое давление во всех шинах для обеспечения хорошего качества скашивания и надлежащей производительности машины. Не допускайте недостаточной накачки шин.

1. Перед первым пуском двигателя проверьте уровень масла в заднем мосту; см. Проверка уровня смазочного масла в заднем мосту.

2. Перед запуском двигателя проверьте уровень моторного масла; см. Проверка уровня масла в двигателе.

3. Перед запуском двигателя проверьте уровень гидравлической жидкости; см. Проверка уровня гидравлической жидкости.

4. Перед запуском двигателя проверьте систему охлаждения; см. Проверка системы охлаждения.

Смажьте машину перед эксплуатацией; см. Смазка подшипников и втулок. Ненадлежащая смазка машины приводит к преждевременному износу основных деталей.

Выдвиньте рычаг регулировки, находящийся сбоку сиденья, наружу, переместите сиденье в требуемое положение и отпустите рычаг, чтобы зафиксировать сиденье в выбранном положении (Рисунок 12).

Поворачивайте ручку для регулировки угла наклона подлокотника (Рисунок 12).

Перемещайте рычаг для регулировки угла наклона спинки сиденья (Рисунок 12).

Массомер показывает правильность регулировки сиденья под массу оператора (Рисунок 12). Регулировка высоты производится путем изменения положения подвески внутри зеленой области.

Используйте этот рычаг для регулировки сиденья под массу оператора (Рисунок 12). Потяните за рычаг вверх для увеличения давления воздуха и нажмите на рычаг вниз для уменьшения давления воздуха. Если массомер находится в зеленой области, сиденье отрегулировано правильно.

1. Прокрутите вниз главное меню до меню Settings (Настройки) и нажмите правую кнопку.

2. Прокрутите вниз меню Settings (Настройки) до Protected Menu (Защищенное меню) и нажмите правую кнопку.

3. Для ввода пароля средней кнопкой установите первую цифру, затем нажмите правую кнопку, чтобы перейти к следующей цифре.

4. Средней кнопкой установите вторую цифру, затем нажмите правую кнопку, чтобы перейти к следующей цифре.

5. Средней кнопкой установите третью цифру, затем нажмите правую кнопку, чтобы перейти к следующей цифре.

6. Средней кнопкой установите четвертую цифру, затем нажмите правую кнопку.

7. Нажмите среднюю кнопку для ввода пароля.

В защищенном меню можно изменить возможность просматривать и изменять настройки. Перейдите в Protected Menu (Защищенное меню) и произведите прокрутку вниз к пункту Protect Settings (Защита настроек). Если правой кнопкой изменить состояние пункта Protect Settings (Защита настроек) на OFF (Выкл.), то можно просматривать и изменять настройки в защищенном меню без ввода пароля. Если изменить состояние пункта Protect Settings (Защита настроек) на ON (Вкл.), защищенные опции будут скрыты и для изменения настроек в защищенном меню потребуется ввести пароль. После установки пароля ключ следует повернуть в положение Выкл. и затем снова в положение Вкл., чтобы активировать и сохранить это значение.

1. В защищенном меню произведите прокрутку вниз до пункта Protect Setting (Защитить настройки).

2. Чтобы просматривать и изменять настройки без ввода пароля, нажмите правую кнопку для изменения пункта Protect Setting (Защитить настройки) на OFF (Выкл.)).

3. Чтобы просматривать и изменять настройки с вводом пароля, нажмите левую кнопку для выбора настройки ON (Вкл.), введите пароль, поверните ключ в положение Выкл., а затем в положение Вкл..

1. Прокрутите вниз меню Settings (Настройки) до пункта Auto Idle (Автоматический холостой ход).

2. Нажимайте правую кнопку для изменения времени автоматического переключения на холостой ход между значениями Off, 8S, 10S, 15S, 20S и 30S («Выкл.», 8 с, 10 с, 15 с, 20 с и 30 с).

1. Прокрутите вниз меню Settings (Настройки) до пункта Mow Speed (Скорость скашивания) и нажмите правую кнопку.

2. Для увеличения максимальной полной скорости скашивания в диапазоне от 50 до 100% (приращениями по 5%) используйте правую кнопку.

3. Для снижения максимальной полной скорости скашивания в диапазоне от 50 до 100% (приращениями по 5%) используйте среднюю кнопку.

4. Для выхода нажмите левую кнопку.

1. Прокрутите вниз меню Settings (Настройки) до пункта Transport Speed (Транспортная скорость) и нажмите правую кнопку.

2. Для увеличения максимальной транспортной скорости в диапазоне от 50 до 100% (приращениями по 5%) используйте правую кнопку.

3. Для снижения максимальной транспортной скорости в диапазоне от 50 до 100% (приращениями по 5%) используйте среднюю кнопку.

4. Для выхода нажмите левую кнопку.

1. Прокрутите вниз меню Settings (Настройки) до пункта Smart Power (Микропроцессорное управление мощностью).

2. Для переключения между ON (Вкл.) и OFF (Выкл.) нажимайте правую кнопку.

3. Для выхода нажмите левую кнопку.

1. Прокрутите вниз меню Settings (Настройки) до пункта Counter Balance (Противовес) и нажмите правую кнопку.

2. Для переключения между значениями давления противовеса Low, Med и High (низкое, среднее и высокое) нажмите правую кнопку.

Закончив настройки в защищенном меню, нажмите левую кнопку для выхода в главное меню, после чего нажмите левую кнопку для выхода в меню Run (Работа).

Средний уровень расхода топлива для всего срока службы машины можно посмотреть в меню Service (Техобслуживание).

Если на панели инфо-центра появляется значок необходимости регенерации в стационарном состоянии, см. Руководство по техническому обслуживанию или свяжитесь с дистрибьютором Toro для выполнения процедуры техобслуживания.

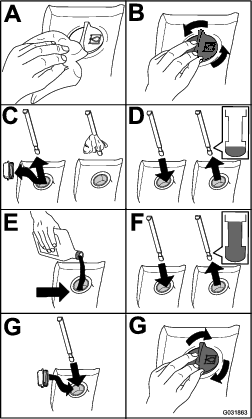

Прежде чем запускать двигатель и использовать машину, проверьте уровень масла в картере двигателя, см. Проверка уровня масла в двигателе.

Прежде чем запускать двигатель и использовать машину, проверьте систему охлаждения, см. Проверка системы охлаждения.

Прежде чем запускать двигатель и использовать машину, проверьте гидравлическую систему, см. Проверка гидравлических трубопроводов и шлангов.

Слейте воду и загрязнения из водоотделителя; см. Обслуживание водоотделителя.

Проверьте задний мост и коробку передач на отсутствие утечек; см. Проверка заднего моста и коробки передач на отсутствие утечек.

Оптимальное давление воздуха в шинах — 138 кПа.

Important: Поддерживайте рекомендуемое давление во всех шинах, чтобы обеспечить высокое качество скашивания и надлежащую производительность машины. Не допускайте недостаточной накачки шин.Перед работой на машине проверьте давление во всех шинах.

Затяните гайки крепления колес с моментом 115–136 Н∙м в порядке, показанном на Рисунок 17 и Рисунок 18.

Important: Всегда пристегивайте ремень безопасности, когда защитная дуга находится в поднятом и зафиксированном положении. Когда защитная дуга опущена, не пристегивайте ремень безопасности.

Important: Деки газонокосилки часто скашивают приблизительно на 6 мм ниже, чем режущий блок барабанного типа с той же эталонной настройкой. Для одной и той же рабочей площадки, возможно, потребуется установить эталонную настройку деки газонокосилки на 6 мм выше настройки высоты скашивания режущих блоков барабанного типа.

Important: Задние деки газонокосилки значительно легче настраивать, если снять деку газонокосилки с машины.

1. Припаркуйте машину на ровной поверхности, включите стояночный тормоз, опустите деку газонокосилки на землю, выключите двигатель и извлеките ключ.

2. Ослабьте болт крепления каждого кронштейна высоты скашивания к пластине регулировки высоты скашивания (с передней и боковых сторон), как показано наРисунок 21.

3. Начиная с передней регулировки, снимите болт.



   Рисунок 21

   1. Кронштейн высоты скашивания
   2. Пластина высоты скашивания
   3. Проставка

4. Удерживая камеру, снимите проставку (Рисунок 21).

5. Переместите камеру на требуемую высоту скашивания и установите проставку в предусмотренные для этой высоты отверстие и паз (Рисунок 22).



   Рисунок 22

6. Установите пластину с резьбовым отверстием в одну линию с проставкой.

7. Заверните болт от руки.

8. Повторите действия, указанные в пунктах с 4 по 7, для каждой боковой регулировки.

9. Затяните все три болта с моментом 41 Н∙м. Передний болт всегда следует затягивать в первую очередь.

   Note: При изменении высоты скашивания более чем на 3,8 см может потребоваться временная установка на промежуточную высоту, чтобы предотвратить заедание (например, при изменении высоты скашивания с 3,1 до 7 см).

Блокировочные выключатели предназначены для останова машины, когда оператор встает с сиденья при нажатой педали тяги. Однако оператор может встать с сиденья при работающем двигателе, если педаль тяги находится в положении Нейтраль. Хотя при выключенном переключателе механизма отбора мощности и отпущенной педали тяги двигатель будет продолжать работать, выключите двигатель, прежде чем встать с сиденья.

1. Установите машину на ровной поверхности, включите стояночный тормоз, опустите деки газонокосилки и поверните ключ в положение Выкл..

2. Нажмите педаль тяги и поверните ключ в положение Вкл.

   Note: Если двигатель проворачивается стартером, это означает, что система блокировок неисправна. Устраните эту неисправность перед эксплуатацией машины.

3. Поверните ключ в положение Вкл., встаньте с сиденья и переведите переключатель механизма отбора мощности в положение Вкл.

   Note: Механизм отбора мощности не должен включаться. Если механизм отбора мощности включается, это означает, что система блокировок неисправна. Устраните эту неисправность перед эксплуатацией машины.

4. Включите стояночный тормоз, поверните ключ в положение Вкл. и выведите педаль тяги из положения Нейтраль.

   Note: На инфо-центре появится сообщение «traction denied» (тяга заблокирована), что означает, что машина не должна двигаться. Если машина все же движется, это означает, что система блокировок неисправна. Устраните эту неисправность перед эксплуатацией машины.

Note: Опустите деки на чистый участок травы или твердую поверхность, чтобы избежать выброса пыли и загрязнений.

Чтобы проверить время остановки, попросите кого-нибудь встать на расстоянии не менее 6 м от дек и понаблюдать за ножами одной из дек газонокосилки. Выключите деки газонокосилки и запишите время, которое потребуется для полной остановки ножей. Если это время превышает 7 секунд, отрегулируйте тормозной клапан. Обратитесь к своему дистрибьютору компании Toro за помощью в этой регулировке.

	Нож с угловым полотном	Нож с параллельным полотном и высоким подъемом (не используйте с дефлектором для мульчирования)	Дефлектор для мульчирования	Скребок валика
Скашивание травы – высота скашивания от 1,9 до 4,4 см	Рекомендуется для широкого применения	Может хорошо работать с легким и редким травяным покровом	Улучшение измельчения и внешнего вида газона после обработки было продемонстрировано на северных травах, скашивание которых осуществляется по крайней мере 3 раза в неделю и при этом удаляется не более 1/3 стебля; не используйте в сочетании с ножом с параллельным полотном и высоким подъемом.	Можно использовать во всех случаях, когда валики засоряются травой или образуются большие плоские комки травы; при некоторых видах работ скребки могут увеличить комкование.
Скашивание травы – высота скашивания от 5 до 6,4 см	Рекомендуется для плотного или густого травяного покрова	Рекомендуется для легкого или редкого травяного покрова
Скашивание травы – высота скашивания от 7 до 10 см	Может эффективно работать с густым травяным покровом	Рекомендуется для широкого применения
Мульчирование листьев	Рекомендуется использовать вместе с дефлектором для мульчирования	Запрещено	Используйте только нож с комбинированным или угловым полотном
Преимущества	Равномерный выброс при малой высоте скашивания, более чистый внешний вид вокруг бункеров и фарвеев; более низкий расход энергии.	Более высокий подъем и высокая скорость выброса, лучший захват негустого или мягкого травяного покрова при большой высоте скашивания; более эффективный выброс влажной или липкой скошенной травы.	В определенных условиях скашивания может улучшить измельчение и внешний вид газона; хорошо подходит для мульчирования листьев.	В некоторых видах применения снижает забивание валиков травой.
Недостатки	Недостаточно поднимает траву при большой высоте скашивания; имеется тенденция к скоплению влажной или липкой травы в камере, что приводит к снижению качества скашивания и большему расходу энергии.	В некоторых видах применения требуется больше энергии; имеется тенденция к образованию валков скошенной травы при малой высоте скашивания густой травы; нельзя использовать с дефлектором для мульчирования.	Трава скапливается в камере при попытке удаления слишком большого количества травы при установленном дефлекторе.

Important: Стравите воздух из топливной системы в случае возникновения одной из следующих ситуаций:

• Двигатель заглох из-за отсутствия топлива.

• Было выполнено техобслуживание компонентов топливной системы.

1. Снимите ногу с педали тяги и убедитесь, что она находится в положении Нейтраль. Убедитесь, что стояночный тормоз включен.

2. Переведите дроссельную заслонку в положение малых оборотов холостого хода.

3. Поверните ключ в положение Работа. Должен загореться индикатор прогрева.

4. Когда индикатор прогрева погаснет, поверните ключ в положение Пуск.

   Important: Электродвигатель стартера должен работать не более 15 секунд за одно включение; в противном случае стартер может выйти из строя. Если двигатель не запускается за 15 секунд, поверните ключ зажигания в положение Выкл., еще раз проверьте органы управления и выполняемые действия, подождите 15 секунд и повторите процедуру пуска.

5. После запуска двигателя сразу же отпустите ключ и дайте ему вернуться в положение Работа.

6. Переведите рычаг дроссельной заслонки в нужное положение.

   При температуре ниже -7°C электродвигатель стартера может проработать 30 с, а затем он должен быть выключен; повторный запуск следует производить не ранее чем через 60 секунд.

   Important: Выключите двигатель и дайте ему остыть перед проверкой на наличие утечек масла, ослабленного крепежа и других неисправностей.

Important: После работы при полной нагрузке дайте двигателю перед отключением поработать 5 минут на холостом ходу. Это позволит турбонагнетателю охладиться перед остановом двигателя. При невыполнении этого требования турбонагнетатель может выйти из строя.

Note: При каждой парковке машины опускайте деки газонокосилки на грунт. Это снимает с системы гидравлическую нагрузку и предотвращает износ деталей системы, а также случайное опускание дек газонокосилки.

1. Переведите рычаг дроссельной заслонки назад в положение Медленно.

2. Переведите переключатель механизма отбора мощности в положение Выкл.

3. Включите стояночный тормоз.

4. Поверните ключ зажигания в положение Выкл..

5. Извлеките ключ из замка зажигания для предотвращения случайного запуска.

Из-за гидравлической трансмиссии и ее характеристик реальное вождение данной машины отличается от большинства машин для обслуживания газонов. При управлении машиной и деками газонокосилки следует учитывать особенности трансмиссии, частоту вращения двигателя, нагрузку на режущие ножи и важное значение тормозов.

Благодаря системе Toro Smart Power™ оператору не нужно прислушиваться к оборотам двигателя при работе в тяжелых условиях. Система Smart Power предотвращает зарывание в грунт на тяжелых почвах путем автоматического регулирования скорости машины и оптимизации параметров скашивания травы.

Другой особенностью машины, требующей внимания, является управление педалями, которые соединены с тормозами. Тормоза можно использовать для облегчения поворота машины. Однако пользоваться ими следует осторожно, особенно на мягкой или влажной траве, т.к. можно случайно повредить газон. Другим полезным применением тормозов является поддержание сцепления колес с дорогой. Например, на уклонах иногда верхнее колесо пробуксовывает и сцепление теряется. При возникновении такой ситуации плавно и периодически нажимайте верхнюю педаль, пока колесо не перестанет пробуксовывать, при этом возрастает тяга на нижнем колесе.

Управляя машиной на склонах, будьте чрезвычайно осторожны. Убедитесь, что защелка сиденья надежно зафиксирована, а ремень безопасности застегнут. Во избежание опрокидывания двигайтесь медленно и избегайте резких поворотов на склонах. При движении под уклон деки газонокосилки должны быть опущены во избежание потери управляемости.

Important: После работы на полной нагрузке дайте двигателю перед отключением поработать 5 минут на холостом ходу. Это позволит охладиться турбонагнетателю перед остановом двигателя. При невыполнении этого требования турбонагнетатель может выйти из строя.

Прежде чем выключить двигатель, выключите все органы управления и установите регулятор частоты вращения двигателя в положение «Медленно». При установке регулятора частоты вращения двигателя в положение «Медленно» снижаются обороты двигателя, шум и вибрация. Поверните ключ в положение Выкл. чтобы выключить двигатель.

Вентилятор охлаждения двигателя обычно управляется машиной. Машина может включать обратное вращение вентилятора для сдувания загрязнений с задней решетки. В штатных условиях эксплуатации управление частотой и направлением вращения вентилятора осуществляется от машины в зависимости от температуры охлаждающей жидкости и гидравлической жидкости, при этом вентилятор автоматически переключается на вращение в обратном направлении для сдувания мусора с задней решетки. Цикл обратного вращения автоматически включается, когда температура охлаждающей жидкости или гидравлического масла достигает определенного значения.

Чтобы вручную включить обратное вращение вентилятора, одновременно нажмите и удерживайте в течение двух секунд две наружные кнопки на панели инфоцентра — вентилятор выполнит инициированный вручную цикл реверса. Рекомендуется включать обратное вращение вентилятора, когда забита задняя решетка, а также перед въездом машины в мастерскую или зону хранения.

Переключатель круиз-контроля фиксирует положение педали, поддерживая заданную скорость движения машины. При нажатии на заднюю часть переключателя круиз-контроль отключается, в среднем положении переключатель активирует функцию круиз-контроля, а в переднем положении переключатель устанавливает требуемую скорость движения.

Note: Фиксация положения педали также отключается при нажатии педали тормоза или переводе педали тяги в положение Задний ход на одну секунду.

Только для Groundsmaster 4700

Используйте два задних транспортных фиксатора дек газонокосилки № 6 и 7 при передвижении машины на большие расстояния, на пересеченной местности, при транспортировке машины или при постановке машины на хранение.

• Соблюдайте осторожность при погрузке машины в трейлер или грузовик, а также при выгрузке из них.

• Используйте наклонные въезды полной ширины при погрузке машины на прицеп или грузовик.

• Надежно привяжите машину к точкам крепления.

В экстренной ситуации машину можно перемещать вперед толканием или буксировкой, предварительно активировав перепускной клапан в гидронасосе с переменным рабочим объемом.

Important: Во избежание выхода из строя внутренней трансмиссии запрещено перемещать машину толканием или буксировкой со скоростью свыше 3–4,8 км/ч. При толкании или буксировке машины всегда должен быть открыт перепускной клапан.

1. Откройте капот и найдите перепускные клапаны (Рисунок 25) сверху на насосе, позади ящиков для аккумуляторной батареи и хранения.

2. Чтобы открыть клапан и обеспечить внутренний перепуск масла, поверните каждый клапан на 3 оборота против часовой стрелки.

   Note: Не допускается открывать клапаны больше, чем на 3 оборота. Поскольку жидкость перепускается, машину можно медленно двигать без повреждения трансмиссии.



   Рисунок 25

   1. Перепускной клапан (2 шт.)

3. Перед пуском двигателя закройте перепускные клапаны. Чтобы закрыть клапан, приложите крутящий момент до 70 Н∙м.

Important: Если нужно толкать или буксировать машину в обратном направлении, необходимо также обеспечить перепуск обратного клапана в коллекторе полного привода. Чтобы выполнить перепуск обратного клапана, подсоедините шланг в сборе (№ по кат. 95-8843), 2 соединителя (№ по кат. 95-0985) и 2 гидравлических штуцера (№ по кат. 340-77) к отверстию контроля давления при движении задним ходом, расположенному на гидростате, и к контрольному отверстию, расположенному между отверстиями M8 и P2 на заднем тяговом коллекторе, который находится с внутренней стороны передней части заднего колеса.

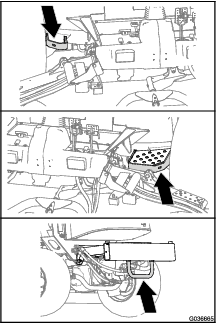

Note: Для крепления машины используйте в ее четырех углах стропы надлежащей прочности, утвержденные Министерством транспорта (DOT).

• На каждой стороне рамы у платформы оператора

• На заднем бампере

1. Убедитесь, что механизм РТО выключен.

2. Поставьте машину на ровную поверхность.

3. Включите стояночный тормоз.

4. При необходимости опустите режущий блок (блоки).

5. Выключите двигатель и дождитесь остановки всех движущихся частей.

6. Поверните ключ замка зажигания в положение Останов и извлеките его.

7. Прежде чем выполнять техническое обслуживание, дайте компонентам машины остыть.

Используйте следующие точки для подъема машины:

Передняя часть машины — на раме машины, впереди приводных мотор-колес (Рисунок 29)

Important: Не поднимайте машину за приводные мотор-колеса. Следите за тем, чтобы подъемное оборудование не касалось гидравлических трубок и шлангов.

Задняя часть машины — в центре оси (Рисунок 30)

Установите подъемные опоры заданной грузоподъемности с обеих сторон картера коробки передач и под мостом.

Important: Не поднимайте машину за поперечные тяги.

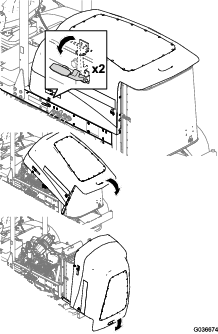

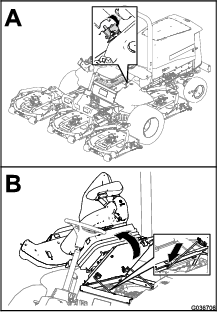

Поднимите капот для доступа к ходовой части, как показано на Рисунок 31.

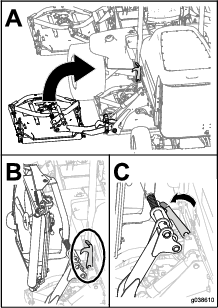

Наклоните сиденье, чтобы получить доступ в отделение гидравлической системы подъема, как показано на Рисунок 32.

Характеристики консистентной смазки: консистентная смазка № 2 на литиевой основе.

Местонахождение и количество масленок следующее:

• Подшипники шарниров тормозных валов (5 шт.), как показано на Рисунок 33.



  Рисунок 33

• Втулки шарниров заднего моста (2 шт.), как показано на Рисунок 34.



  Рисунок 34

• Шаровые опоры гидроцилиндра рулевого управления (2 шт.), как показано на Рисунок 35.



  Рисунок 35

  1. Верхняя масленка на поворотном шкворне

• Шаровые опоры поперечной тяги (2 шт.), как показано на Рисунок 35.

• Втулки поворотных шкворней (2 шт.), как показано на Рисунок 35.

  Important: Верхнюю масленку на поворотном шкворне следует смазывать только раз в год (2 качания смазочного шприца).

• Втулки рычагов подъема (по 1 шт. на каждой деке), как показано на Рисунок 36.



  Рисунок 36

• Втулки цилиндров подъема (по 2 шт. на каждой деке), как показано на Рисунок 36.

• Подшипники шпинделя режущего блока (по 2 шт. на каждой деке газонокосилки), как показано на Рисунок 37.

  Note: Может использоваться любая из двух масленок, к которой легче доступ. Нагнетайте консистентную смазку в масленку до тех пор, пока небольшое количество смазки не появится на дне корпуса шпинделя (под декой).



  Рисунок 37

• Втулки несущего рычага режущего блока (по 1 шт. на каждой деке газонокосилки), как показано на Рисунок 37.

• Подшипники задних валиков (по 2 шт. на каждой деке газонокосилки), как показано на Рисунок 38.



  Рисунок 38

  Important: Совместите канавку для смазки в каждом роликовом блоке со смазочным отверстием вала роликов. Для облегчения совмещения канавки и отверстия на одном из концов вала роликов имеется установочная метка.

Проверьте корпус воздухоочистителя на отсутствие повреждений, которые могут вызвать утечку воздуха. Замените его в случае повреждения. Проверьте всю систему подачи воздуха на наличие утечек, повреждений, или ослабления хомутов для крепления шлангов.

Обслуживание фильтра воздухоочистителя следует производить только при соответствующих показаниях индикатора необходимости технического обслуживания (Рисунок 39). Более частая замена воздушного фильтра (без необходимости) ведет лишь к повышению вероятности попадания грязи в двигатель при снятии фильтра.

Important: Убедитесь, что крышка установлена правильно и плотно прилегает к корпусу воздухоочистителя.

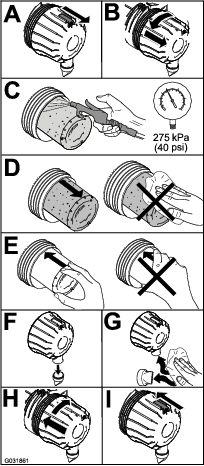

1. Замените воздухоочиститель (Рисунок 40).



   Рисунок 40

   Note: Не очищайте использованный элемент фильтра во избежание повреждения фильтрующего материала.

   Important: Никогда не пытайтесь очистить контрольный фильтр (Рисунок 41). Замену контрольного фильтра следует производить после каждых трех обслуживаний фильтра грубой очистки.



   Рисунок 41

   1. Контрольный фильтр воздухоочистителя

2. Сбросьте индикатор (Рисунок 39), если он стал красным.

При загрязнении системы или при постановке машины на длительное хранение слейте топливо и очистите топливный бак. Для промывки бака используйте чистое топливо.

Проверьте топливные трубопроводы и соединения на ухудшение качества, повреждения или ослабление соединений.

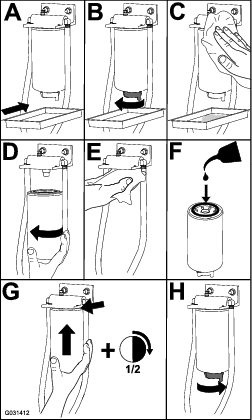

Произведите техническое обслуживание водоотделителя, как показано на Рисунок 44.

1. Очистите поверхность вокруг головки топливного фильтра (Рисунок 45).



   Рисунок 45

   1. Головка топливного фильтра
   2. Топливный фильтр

2. Снимите фильтр и очистите монтажную поверхность головки фильтра (Рисунок 45).

3. Смажьте прокладку фильтра чистым моторным маслом; см. дополнительную информацию в руководстве по эксплуатации двигателя.

4. Заворачивайте сухой корпус фильтра вручную, пока прокладка не войдет в контакт с головкой фильтра, затем доверните корпус еще на пол-оборота.

5. Запустите двигатель и проверьте, нет ли утечек вокруг головки топливного фильтра.

Топливозаборная трубка, расположенная в топливном баке, снабжена сетчатым фильтром для предотвращения проникновения мусора в топливную систему. Снимите топливозаборную трубку и при необходимости очистите сетчатый фильтр.

1. Снимите шланговый хомут, который крепит шланг подачи топлива к штуцеру топливозаборной трубки (Рисунок 46).



   Рисунок 46

   1. Штуцер (топливозаборная трубка)
   2. Шланговый хомут
   3. Шланг подачи топлива
   4. Резиновая втулка
   5. Сетчатый фильтр

2. Отсоедините шланг от штуцера (Рисунок 46).

3. Извлеките топливозаборную трубку из топливного бака (Рисунок 46).

   Note: Поднимайте трубу по прямой линии, чтобы извлечь ее из втулки в баке.

4. Очистите от загрязнений сетчатый фильтр на конце топливозаборной трубки (Рисунок 46).

5. Вставьте топливозаборную трубку в резиновую втулку и в бак (Рисунок 46).

   Note: Убедитесь, что топливозаборная трубка посажена до упора в резиновую втулку.

6. Прикрепите шланг к штуцеру топливозаборной трубки и закрепите шланг с помощью шлангового хомута, снятого при выполнении пункта 1.

Прокачивайте топливную систему перед пуском двигателя в первый раз, после полной выработки топлива или после проведения технического обслуживания топливной системы (например, слива жидкости из топливного фильтра/водоотделителя, замены топливного шланга). Чтобы прокачать топливную систему, убедитесь, что в топливном баке есть топливо. После этого поверните ключ зажигания в положение «Вкл.» на 10-15 секунд, чтобы топливный насос прокачал топливную систему.

Important: Не используйте стартер для прокрутки коленчатого вала двигателя при прокачке топливной системы.

Note: Эту процедуру следует выполнять только в случае, если воздух был удален из топливной системы с помощью обычных процедур прокачки, но двигатель не запускается.

1. Ослабьте натяжение гайки трубки, идущей к топливному инжектору цилиндра № 1, на насосе для впрыска топлива (Рисунок 47).



   Рисунок 47

   1. Гайка трубки (топливный инжектор цилиндра № 1)

2. Установите регулятор дроссельной заслонки в положение Быстро.

3. Поверните ключ в выключателе зажигания в положение Пуск и наблюдайте за потоком топлива вокруг соединителя.

4. После стабилизации потока поверните ключ в положение Выкл.

5. Надежно затяните соединитель трубки.

6. Удалите все остатки топлива с двигателя.

7. Повторите эти действия для остальных трубок топливных инжекторов.

Important: Перед выполнением на машине сварочных работ отсоедините от аккумуляторной батареи отрицательный кабель для предотвращения повреждения электрической системы. Перед проведением сварочных работ на машине также следует отсоединить контроллер двигателя, инфо-центр и контроллеры машины.

Note: Содержите клеммы и аккумуляторную батарею в чистоте, так как загрязнение вызывает медленный разряд батареи. Для очистки аккумуляторной батареи промойте весь ее корпус раствором питьевой соды в воде. Ополосните чистой водой. Для предотвращения коррозии нанесите на оба полюсных штыря аккумуляторной батареи и на кабельные наконечники смазку Grafo 112X (покровную), № по каталогу Toro 505-47 или технический вазелин.

1. Откройте защелки и поднимите пульт управления оператора (Рисунок 48).



   Рисунок 48

   1. Пульт управления оператора
   2. Защелка

   Опасно

   Электролит аккумуляторной батареи содержит серную кислоту, которая является смертельно опасным веществом в случае проглатывания и вызывает тяжелые ожоги.

   • Не пейте электролит и не допускайте его попадания на кожу, в глаза или на одежду. Используйте очки для защиты глаз и резиновые перчатки для защиты рук.

   • Заливайте электролит в аккумулятор в месте, где всегда имеется чистая вода для промывки кожи.

2. Отсоедините резиновый наконечник с положительного штыря аккумулятора и осмотрите аккумулятор.

3. Отсоедините отрицательный кабель (черный) от отрицательной (-) клеммы и положительный кабель (красный) от положительной (+) клеммы аккумуляторной батареи (Рисунок 49).

   Предупреждение

   Неправильное подключение кабелей к аккумулятору может привести к повреждению машины и кабелей и вызвать искрение. Искры могут вызвать взрыв аккумуляторных газов, что приведет к получению травмы.

   • Всегда отсоединяйте отрицательный (черный) кабель аккумулятора перед отсоединением положительного (красного) кабеля.

   • Всегда присоединяйте положительный (красный) кабель батареи перед присоединением отрицательного (черного) кабеля.

   Предупреждение

   Клеммы аккумуляторной батареи или металлические инструменты могут закоротить на металлические детали, вызвав искрение. Искры могут вызвать взрыв аккумуляторных газов, что приведет к получению травмы.

   • При снятии или установке аккумулятора не допускайте контакта клемм аккумулятора с металлическими деталями машины.

   • Не допускайте короткого замыкания клемм аккумулятора металлическими инструментами на металлические детали машины.



   Рисунок 49

   1. Положительный кабель аккумуляторной батареи
   2. Отрицательный кабель аккумуляторной батареи

4. Подсоедините к полюсным штырям аккумуляторной батареи зарядное устройство с током от 3 до 4 А. Заряжайте аккумулятор током от 3 до 4 А в течение 4—8 часов.

   Предупреждение

   При зарядке аккумулятора выделяются газы, которые могут взорваться.

   Никогда не курите около аккумулятора и не допускайте появления искр или пламени поблизости от аккумулятора.

5. Когда аккумуляторная батарея зарядится, отсоедините зарядное устройство от электророзетки и штырей аккумуляторной батареи.

6. Подсоедините положительный кабель (красный) к положительной клемме (+), а отрицательный кабель (черный) – к отрицательной (–) клемме аккумуляторной батареи(Рисунок 49).

7. Прикрепите кабели к полюсным штырям болтами и гайками.

   Note: Убедитесь, что положительная (+) клемма полностью надета на штырь, а кабель плотно прикреплен к аккумуляторной батарее. Кабель не должен касаться крышки аккумулятора.

8. Для предотвращения коррозии нанесите на обе клеммы аккумуляторной батареи смазку Grafo 112X (покровную), № по каталогу 505-47, технический вазелин или негустую консистентную смазку.

9. Наденьте на положительную клемму резиновый чехол.

10. Закройте пульт управления и зафиксируйте защелками.

Блок предохранителей машины расположен в правом вещевом отсеке.

1. Ослабьте фиксацию защелки крышки правого вещевого отсека и поднимите крышку (Рисунок 51), чтобы получить доступ к блоку предохранителей (Рисунок 52).



   Рисунок 51

   1. Защелка
   2. Правый вещевой отсек

2. Замените открытый плавкий предохранитель (предохранители) при необходимости (Рисунок 52).



   Рисунок 52

   1. Предохранители

3. Закройте крышку правого вещевого отсека и зафиксируйте ее защелкой (Рисунок 51).

В планетарных редукторах (ведущих колесах) не должно быть осевых люфтов (т.е. колеса не должны перемещаться, если на них нажимать или тянуть в направлении, параллельном оси).

1. Припаркуйте машину на ровной поверхности, включите стояночный тормоз, опустите режущие деки газонокосилки, выключите двигатель и извлеките ключ.

2. Заблокируйте задние колеса противооткатными башмаками и поднимите переднюю часть машины, установив передний мост (переднюю раму) на подъемные опоры.

   Опасно

   Положение машины при установке на домкрате может быть неустойчивым; машина может соскользнуть с домкрата и травмировать находящегося под ней человека.

   • Не запускайте двигатель, когда машина находится на домкрате.

   • Прежде чем покинуть машину, извлеките ключ из замка зажигания.

   • При подъеме машины с помощью домкрата, заблокируйте колеса.

   • Установите под машину подъемные опоры.

3. Возьмитесь за одно из передних ведущих колес и нажмите на него или потяните его на себя, в направлении машины или от нее, при этом следите за любыми возможными перемещениями.



   Рисунок 53

   1. Передние ведущие колеса

4. Повторите порядок действий, описанный в пункте 3, для другого ведущего колеса.

5. Если какое-либо колесо перемещается, свяжитесь с дистрибьютором компании Toro по вопросу ремонта планетарного редуктора.

Для замены используйте высококачественное трансмиссионное масло SAE 85W-140.

1. Установив машину на ровную поверхность, расположите колесо так, чтобы одна контрольная пробка находилась в положении «12 часов», а другая – в положении «3 часа» (Рисунок 54).



   Рисунок 54

   1. Контрольная/сливная пробка (2 шт.)

2. Снимите пробку, находящуюся в положении «3 часа» (Рисунок 54).

   Уровень масла должен доходить до низа отверстия контрольной пробки.

3. Если уровень масла низкий, снимите пробку, находящуюся в положении «12 часов», и добавляйте масло до тех пор, пока оно не начнет вытекать из отверстия, находящегося в положении «3 часа».

4. Поставьте обе пробки на место.

5. Повторите пункты 1–4 на противоположном узле планетарной передачи.

Используйте высококачественное трансмиссионное масло SAE 85W-140.

1. Установив машину на ровную поверхность, расположите колесо так, чтобы контрольная пробка находилась в самом нижнем положении («6 часов») (Рисунок 55).



   Рисунок 55

   1. Контрольная/сливная пробка

2. Подставьте поддон под ступицу планетарной передачи, снимите пробку и дайте маслу стечь.

3. Подставьте поддон под корпус тормоза, снимите пробку сливного отверстия и дайте маслу стечь (Рисунок 56).



   Рисунок 56

   1. Корпус тормоза
   2. Сливная пробка

4. Когда все масло из обоих отверстий будет слито, поставьте пробку в корпус тормоза.

5. Поворачивайте колесо до тех пор, пока открытое отверстие в планетарной передаче не займет положение «12 часов».

6. Через открытое отверстие в планетарной передаче медленно залейте 0,65 л высококачественного трансмиссионного масла SAE 85W-140.

   Important: Если планетарная передача заполнится до того, как будет залито 0,65 л масла, подождите 1 час или установите на место пробку и передвиньте машину приблизительно на 3 метра, чтобы распределить масло по тормозной системе. Затем снимите пробку и добавьте остальное масло.

7. Поставьте пробку на место.

8. Повторите данную процедуру на противоположном узле планетарной передачи/тормоза.

Визуально осмотрите задний мост и коробку передач заднего моста на отсутствие утечек.

В задний мост залито трансмиссионное масло SAE 85W-140. Вместимость составляет 2,4 л. Ежедневно производите визуальную проверку на наличие утечек.

1. Установите машину на ровной поверхности.

2. Снимите контрольную пробку с одного конца моста и убедитесь, что масло доходит до низа отверстия (Рисунок 58).

   Note: Если уровень низкий, снимите заливную пробку и добавьте такое количество масла, чтобы довести его уровень до нижнего края контрольных отверстий.



   Рисунок 58

   1. Контрольная пробка
   2. Заливная пробка

Характеристики смазочного материала: высококачественное трансмиссионное масло SAE 85W-140.

Заправочный объем моста: 2,4 л

1. Поставьте машину на ровную поверхность.

2. Очистите область вокруг трех сливных пробок, по одной на каждом конце и одной в центре (Рисунок 59).



   Рисунок 59

   1. Расположение сливных пробок

3. Для облегчения слива трансмиссионного масла снимите контрольные пробки уровня масла и вентиляционную крышку ведущего моста.

4. Снимите пробки сливных отверстий и дайте трансмиссионному маслу стечь в поддоны.

5. Поставьте пробки на место.

6. Снимите контрольную пробку и залейте в мост приблизительно 2,4 л трансмиссионного масла 85W-140 или такой объем, чтобы масло доходило до низа отверстия.

7. Установите контрольную пробку на место.

В редуктор залито трансмиссионное масло SAE 85W-140. Вместимость составляет 0,5 л. Ежедневно производите визуальную проверку на наличие утечек.

1. Установите машину на ровной поверхности.

2. Снимите пробку контрольного (заливного) отверстия с левой стороны редуктора и убедитесь, что масло доходит до нижнего края отверстия (Рисунок 60).

   Note: Если уровень масла низкий, добавьте такое количество масла, чтобы довести его уровень до нижнего края отверстия.



   Рисунок 60

   1. Редуктор
   2. Пробка заливного/контрольного отверстия

1. Измерьте межцентровое расстояние (на высоте моста) на передней и задней стороне рулевых колес (Рисунок 61).

   Note: Результат измерения на передней стороне должен быть на 3 мм меньше, чем результат измерения на задней стороне



   Рисунок 61

   1. Передняя сторона машины
   2. На 3 мм меньше, чем результат измерения на задней стороне.
   3. Межцентровое расстояние

2. Для регулировки снимите шплинт и гайку с шаровой опоры тяги (Рисунок 62). Извлеките шаровую опору тяги из кронштейна на корпусе моста.



   Рисунок 62

   1. Зажим поперечной тяги
   2. Шаровая опора поперечной тяги

3. Ослабьте зажимы на обоих концах поперечных тяг (Рисунок 62).

4. Поверните расцепленную шаровую опору внутрь или наружу на 1 полный оборот и затяните зажим на свободном конце поперечной тяги.

5. Поверните всю шаровую опору в сборе в том же направлении (внутрь или наружу) на один полный оборот и затяните зажим на подсоединенном конце поперечной тяги.

6. Установите шаровую опору в кронштейн на корпусе моста, затяните гайку от руки и измерьте схождение.

7. При необходимости повторите процедуру.

8. Если регулировка выполнена правильно, затяните гайку и вставьте новый шплинт.

Характеристики охлаждающей жидкости: смесь воды и этиленгликолевого антифриза в пропорции 50/50.

Емкость системы охлаждения: 8,5 л

1. Осторожно снимите крышку радиатора.

   Предостережение

   При работающем двигателе возникает опасность ожога в результате выброса находящейся под давлением горячей охлаждающей жидкости.

   • Открывать крышку радиатора на работающем двигателе запрещено.

   • При открывании крышки радиатора используйте ветошь; открывайте крышку медленно, чтобы выпустить пар.



   Рисунок 63

   1. Расширительный бачок

2. Проверьте уровень охлаждающей жидкости в радиаторе. Радиатор должен быть заполнен до верха заливной горловины, а расширительный бачок — до метки FULL (Полный) (Рисунок 63).

3. В случае низкого уровня охлаждающей жидкости добавьте смесь воды и этиленгликолевого антифриза в соотношении 50/50. Не допускается использовать только воду или охлаждающие жидкости на основе этилового/метилового спиртов.

4. Установите на место крышку радиатора и крышку расширительного бачка.

При эксплуатации машины в условиях повышенного загрязнения очистку этих деталей следует производить чаще.

Данная машина оборудована системой вентилятора с гидравлическим приводом, которая автоматически (или вручную) реверсируется, чтобы уменьшить накапливание мусора на решетке и на радиаторе/ маслоохладителе. Данная функция помогает сократить время, требуемое для очистки радиатора и маслоохладителя, но при этом она не отменяет необходимость в регулярной очистке. По-прежнему нужны периодические очистка и проверка радиатора и маслоохладителя.

1. Откройте защелку и откиньте заднюю решетку (Рисунок 64).

   Note: Чтобы снять решетку, поднимите оси петель.

2. Тщательно очистите решетку от всего мусора.



   Рисунок 64

   1. Защелка задней решетки

3. Тщательно очистите обе стороны маслоохладителя и радиатора сжатым воздухом (Рисунок 65).

   Note: Начните спереди и сдувайте мусор назад. Затем произведите очистку с задней стороны, сдувая мусор в направлении вперед. Повторите эту процедуру несколько раз до полного удаления сухой травы и мусора.



   Рисунок 65

   1. Маслоохладитель/радиатор

   Important: Очистка маслоохладителя/ радиатора водой вызывает преждевременные коррозионные повреждения деталей и уплотнение мусора.

4. Закройте заднюю решетку и закрепите ее защелкой.

Рабочие тормоза необходимо отрегулировать, когда свободный ход педали тормоза превысит 25 мм или когда тормоза перестанут эффективно работать. Свободный ход - это расстояние перемещения педали тормоза до ощущения сопротивления, характерного для торможения.

1. Отсоедините стопорный штифт от педалей тормоза, чтобы обе педали работали независимо друг от друга.

2. Для уменьшения свободного хода педалей тормоза подтяните тормоза следующим образом:

   1. Отпустите переднюю гайку на резьбовом конце троса тормоза (Рисунок 66).



      Рисунок 66

      1. Трос тормоза

   2. Затяните заднюю гайку, чтобы тросик сдвинулся назад, пока свободный ход педали тормоза не составит от 13 до 25 мм.

   3. После того, как тормоза будут правильно отрегулированы, затяните передние гайки.

При правильном натяжении ремня для создания прогиба в 10 мм требуется усилие в 4,5 кг, приложенное в середине ремня между шкивами.

Если прогиб не равен 10 мм, ослабьте болты крепления генератора (Рисунок 67).

Note: Увеличьте или уменьшите натяжение ремня и затяните болты. Снова проверьте прогиб ремня, чтобы убедиться в том, что натяжение правильно.

На заводе в бак заливается примерно 28,4 л высококачественной гидравлической жидкости. Проверяйте уровень гидравлической жидкости перед первым запуском двигателя и далее ежедневно. Для замены рекомендуется следующая гидравлическая жидкость:

Всесезонная гидравлическая жидкость Toro Premium (выпускается в ведрах емкостью 19 л и бочках емкостью 208 л.) Номера деталей см. в Каталоге деталей или узнавайте у местного дистрибьютора компании Toro.

Другие варианты рабочих жидкостей: При отсутствии жидкости Toro допускается использование других стандартных рабочих жидкостей на нефтяной основе при условии, что они соответствуют всем указанным далее характеристикам материала и требованиям отраслевых ТУ. Проконсультируйтесь у своего поставщика масел, чтобы убедиться в соответствии масла указанным характеристикам.

Note: Компания Toro не несет ответственности за повреждения, вызванные применением неподходящей рабочей жидкости, поэтому используйте только продукты признанных изготовителей, рекомендациям которых можно доверять.

Противоизносная гидравлическая жидкость с высоким индексом вязкости и низкой температурой застывания по стандарту ISO VG 46

	Свойства материалов:
		Вязкость, ASTM D445	сСт при 40 °C: от 44 до 48сСт при 100°C: от 7,9 до 9,1
		Индекс вязкости по ASTM D2270	140 - 160
		Температура застывания по ASTM D97	от -37°C до -45°C
	Отраслевые ТУ:		Vickers I-286-S (уровень качества), Vickers M-2950-S (уровень качества), Denison HF-0

Important: Установлено, что универсальная гидравлическая жидкость ISO VG 46 Multigrade обеспечивает оптимальные рабочие характеристики в широком диапазоне температур. Гидравлическая жидкость ISO VG 68 может обеспечить повышенные рабочие характеристики для эксплуатации при постоянных высоких температурах окружающей среды от 18 °C до 49 °C.

Высококачественная биоразлагаемая гидравлическая жидкость Mobil EAL EnviroSyn 46H

Important: Mobil EAL EnviroSyn 46H - единственная синтетическая биоразлагаемая гидравлическая жидкость, аттестованная компанией Toro. Эта жидкость совместима с используемыми в гидравлических системах TORO эластомерами и пригодна для широкого диапазона температур. Эта жидкость совместима с традиционными минеральными маслами, но для максимальной биоразлагаемости и эксплуатационных характеристик гидравлическую систему необходимо тщательно промыть, чтобы удалить следы стандартной жидкости. Жидкость поставляется местным дистрибьютором компании Mobil в 19-литровых канистрах или 208-литровых бочках.

Important: Многие гидравлические жидкости являются почти бесцветными, что затрудняет обнаружение точечных утечек. Красный краситель для добавки в гидравлическое масло поставляется в бутылях емкостью 20 мл. Одного флакона достаточно для 15–22 л гидравлической жидкости. № по каталогу 44-2500: для заказа у местного официального дистрибьютора компании Toro.

1. Припаркуйте машину на ровной поверхности, включите стояночный тормоз, опустите режущие деки газонокосилки, выключите двигатель и извлеките ключ.

2. Проверьте уровень гидравлической жидкости (Рисунок 68).



   Рисунок 68

В случае загрязнения рабочей жидкости обратитесь к местному дистрибьютору компании Toro, так как систему необходимо промыть. По сравнению с чистой загрязненная жидкость может выглядеть белесоватой или черной.

1. Установите машину на ровной поверхности, включите стояночный тормоз, опустите режущие деки газонокосилки, выключите двигатель и извлеките ключ.

2. Поднимите капот.

3. Отсоедините возвратный трубопровод от днища резервуара и дайте гидравлической жидкости стечь в большой поддон.

4. Когда гидравлическая жидкость перестанет вытекать, установите шланг на место.

5. Залейте гидравлическую жидкость в бак; см. Проверка уровня гидравлической жидкости.

   Important: Используйте только указанные гидравлические жидкости. Другие жидкости могут вызвать повреждение системы.

6. Поставьте крышку бака на место.

7. Для запуска двигателя поверните ключ в замке зажигания в положение Вкл.. Поработайте всеми органами управления гидравлической системы, чтобы распределить гидравлическую жидкость по всей системе, и проверьте, нет ли утечек.

8. Поверните ключ в замке зажигания в положение Выкл.

9. Проверьте уровень жидкости и добавьте необходимое количество, чтобы уровень поднялся до метки FULL (Полный) на щупе. Не допускайте переполнения.

Для замены используйте фильтры Toro № по кат. 94-2621 для задней стороны машины (деки газонокосилки) и № по кат. 75-1310 для передней стороны машины (линия подачи).

Important: Использование любого другого фильтра может привести к аннулированию гарантии на некоторые компоненты.

1. Наклоните сиденье оператора для получения доступа к фильтру линии высокого давления газонокосилки; см. Доступ в отделение гидравлической системы подъема.



   Рисунок 69

2. Замените гидравлический фильтр линии подачи в отделении гидравлической системы подъема, как показано на Рисунок 70.



   Рисунок 70

3. Опустите и закрепите сиденье оператора.

4. Замените фильтр линии возврата с правой стороны машины (Рисунок 70).

5. Запустите двигатель и дайте ему поработать примерно две минуты для удаления воздуха из системы. Заглушите двигатель и проверьте систему на наличие протечек.

Проверьте гидропроводы и шланги на наличие утечек, перекрученных труб, незакрепленных опор, износа, незатянутой арматуры, атмосферной и химической коррозии. Перед эксплуатацией машины произведите весь необходимый ремонт.

1. Припаркуйте машину на ровной поверхности, включите стояночный тормоз, опустите режущие деки газонокосилки, выключите двигатель и извлеките ключ.

2. Отсоедините и снимите гидромотор с деки (Рисунок 71). Накройте верхнюю часть шпинделя для предотвращения загрязнения.



   Рисунок 71

   1. Крепежные винты гидроцилиндра

3. Снимите штифт с кольцом (на машинах Groundsmaster 4500) или стопорную гайку (на машинах Groundsmaster 4700), с помощью которых несущая рама деки крепится к оси поворота подъемного рычага (Рисунок 72).



   Рисунок 72

   1. Штифт с кольцом
   2. Ось поворота подъемного рычага

4. Откатите режущую деку от машины.

1. Поместите деку газонокосилки перед машиной.

2. Наденьте несущую раму деки на шкворень подъемного рычага (Рисунок 72). Закрепите деку на оси с помощью штифта с кольцом (на машинах Groundsmaster 4500) или стопорной гайки (на машинах Groundsmaster 4700).

3. Установите гидромотор на деку (Рисунок 71). Убедитесь в том, что уплотнительное кольцо находится в штатном положении и не повреждено.

4. Смажьте шпиндель консистентной смазкой.

Проверьте передний валик на наличие износа, чрезмерного биения или изгиба. При наличии любого из этих нарушений проведите техническое обслуживание или замените валик или компоненты.

Дека газонокосилки при поставке с завода-изготовителя настроена на высоту скашивания 5 см, а зубчатое полотно – на высоту скашивания 7,9 мм. Значения высоты скашивания слева и справа также предварительно установлены в пределах ±0,7 мм относительно друг друга.

Дека газонокосилки рассчитана на выдерживание ударов ножей без деформации камеры. Если произойдет удар твердым предметом, осмотрите нож на наличие повреждений и проверьте плоскость вращения ножей на точность.

Замените нож, если он ударил по твердому предмету, разбалансирован или погнут. Обязательно используйте оригинальные запасные ножи Toro, чтобы быть уверенным в их безопасности и оптимальных характеристиках.

1. Припаркуйте машину на ровной поверхности, поднимите деку газонокосилки на максимальную высоту, включите стояночный тормоз, выключите двигатель и извлеките ключ.

   Note: Зафиксируйте деку газонокосилки подставками для предотвращения ее случайного падения.

2. Возьмитесь за конец ножа рукой в перчатке на толстой подкладке или через слой ветоши.

3. Снимите болт ножа, защитный колпак и нож с вала шпинделя (Рисунок 76).



   Рисунок 76

   1. Болт ножа
   2. Защитный колпак

4. Установите нож, защитный колпак и болт ножа, затяните болт ножа с моментом от 115 до 149 Н∙м.

   Important: Для обеспечения правильного скашивания изогнутая часть ножа должна быть направлена внутрь деки газонокосилки.

   Note: После удара об инородный предмет затяните все гайки шкивов шпинделей с моментом от 115 до 149 Н∙м.

При проверке и техобслуживании ножа газонокосилки следует рассматривать две области – загиб и режущую кромку. И режущая кромка, и загиб, который представляет собой отогнутую вверх часть, противоположную режущей кромке, являются важными элементами в обеспечение качества скашивания. Загиб имеет важное значение, потому что он поднимает траву вверх, тем самым обеспечивая ровный срез. Однако в процессе работы загиб постепенно изнашивается. По мере износа загиба качество скашивания будет понемногу ухудшаться, хотя режущие кромки будут оставаться острыми. Режущая кромка ножа должна быть острой, чтобы трава срезалась, а не разрывалась. Режущая кромка явно тупая, когда кончики травы становятся коричневыми и рваными. Для устранения этого состояния заточите режущие кромки.

1. Припаркуйте машину на ровной поверхности, поднимите деки газонокосилки, включите стояночный тормоз, переведите педаль тяги в положение Нейтраль, установите рычаг механизма отбора мощности в положение Выкл., выключите двигатель и извлеките ключ.

2. Осторожно проверьте режущие кромки ножей, особенно в точке соединения плоской и изогнутой частей ножа (Рисунок 77).

   Note: Так как песок и абразивные материалы могут вызвать износ металла, соединяющего плоскую и изогнутую части ножа, проверьте нож перед использованием газонокосилки. При обнаружении износа (Рисунок 77) замените нож.



   Рисунок 77

   1. Режущая кромка
   2. Изогнутая часть
   3. Формирование износа/бороздки
   4. Трещина

3. Проверьте режущие кромки всех ножей и заточите их, если они затупились или имеют зазубрины (Рисунок 77).

   Note: Чтобы ножи всегда оставались острыми, затачивайте только верхнюю сторону режущей кромки и сохраняйте первоначальный угол заточки (Рисунок 78). Балансировка ножа не нарушается, если с обеих режущих кромок удаляется одинаковое количество материала.



   Рисунок 78

   1. Затачивайте под первоначальным углом.

   Note: Снимите ножи и заточите их на точильном станке. После заточки режущих кромок установите нож с защитным колпаком и болтом; см. Снятие и установка ножа (ножей) газонокосилки.
