Introducción

Este cortacésped de asiento de cuchillas rotativas está diseñado para ser usado por usuarios domésticos o por operadores contratados. Está diseñado principalmente para segar césped bien mantenido en zonas verdes residenciales o comerciales. No está diseñado para cortar maleza o para aplicaciones agrícolas.

Lea este manual detenidamente para aprender a utilizar y mantener correctamente su producto, y para evitar lesiones y daños al producto. Usted es responsable de utilizar el producto de forma correcta y segura.

Puede ponerse en contacto con Toro directamente en www.Toro.com si desea materiales de formación y seguridad o información sobre accesorios, para localizar un distribuidor o para registrar su producto.

Cuando necesite asistencia técnica, piezas genuinas Toro o información adicional, póngase en contacto con un Servicio Técnico Autorizado o con Asistencia al Cliente de Toro, y tenga a mano los números de modelo y serie de su producto. Figura 1 identifica la ubicación de los números de modelo y serie en el producto. Escriba los números en el espacio provisto.

g188704

Anote a continuación los números de modelo y de serie de su producto:

Este manual identifica peligros potenciales y contiene mensajes de seguridad identificados por el símbolo de alerta de seguridad (Figura 2), que señala un peligro que puede causar lesiones graves o la muerte si usted no sigue las precauciones recomendadas.

g000502

Este manual utiliza 2 palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

Advertencia

CALIFORNIA

Advertencia de la Propuesta 65

Los gases de escape de este producto contienen productos químicos que el Estado de California sabe que causan cáncer, defectos congénitos u otros peligros para la reproducción.

Este producto cumple todas las directivas europeas aplicables; si desea más detalles, consulte la Declaración de Conformidad (Declaration of Conformity - DOC) de cada producto.

El uso o la operación del motor en cualquier terreno forestal, de monte o cubierto de hierba a menos que el motor esté equipado con parachispas (conforme a la definición de la sección 4442) mantenido en buenas condiciones de funcionamiento, o que el motor haya sido fabricado, equipado y mantenido para la prevención de incendios, constituye una infracción de la legislación de California (Sección 4442 o 44443 del California Public Resource Code).

Potencia bruta

La potencia bruta o neta de este motor fue calculada por el fabricante del motor con arreglo a lo estipulado en el documento J1940 de la Society of Automotive Engineers (Sociedad de Ingenieros del Automóvil - SAE). Debido a que el motor está configurado para cumplir los requisitos de seguridad, emisiones y operación, su potencia real en este tipo de cortacésped será significativamente menor.

Vaya a www.Toro.com para ver las especificaciones correspondientes a su modelo de cortacésped.

Seguridad

Esta máquina ha sido diseñada con arreglo a lo estipulado en la norma EN ISO 5395:2013.

Seguridad en general

Este producto es capaz de amputar manos y pies y de lanzar objetos al aire. Siga siempre todas las instrucciones de seguridad con el fin de evitar lesiones personales graves.

El uso de este producto para otros propósitos que los previstos podría ser peligroso para usted y para otras personas.

  • Lea y comprenda el contenido de este Manual del operador antes de arrancar el motor. Asegúrese de que todas las personas que utilicen el producto saben cómo hacerlo y comprenden las advertencias.

  • No coloque las manos o los pies cerca de componentes en movimiento de la máquina.

  • No utilice la máquina a menos que tenga instalados y estén en funcionamiento todos los protectores y otros dispositivos de seguridad.

  • Manténgase alejado de cualquier apertura de descarga. Mantenga a otras personas a una distancia prudencial de la máquina.

  • Mantenga alejados a los niños de la zona de trabajo. Nunca permita a los niños utilizar la máquina.

  • Detenga la máquina y apague el motor antes de realizar tareas de mantenimiento, repostar o desatascar la máquina.

El uso o mantenimiento incorrecto de esta máquina puede causar lesiones. Para reducir el peligro de lesiones, cumpla estas instrucciones de seguridad y preste atención siempre al símbolo de alerta de seguridad, que significa Cuidado, Advertencia o Peligro – instrucción relativa a la seguridad personal. El incumplimiento de estas instrucciones puede dar lugar a lesiones personales o la muerte.

Puede encontrar información adicional sobre seguridad en sus respectivas secciones a lo largo de este manual.

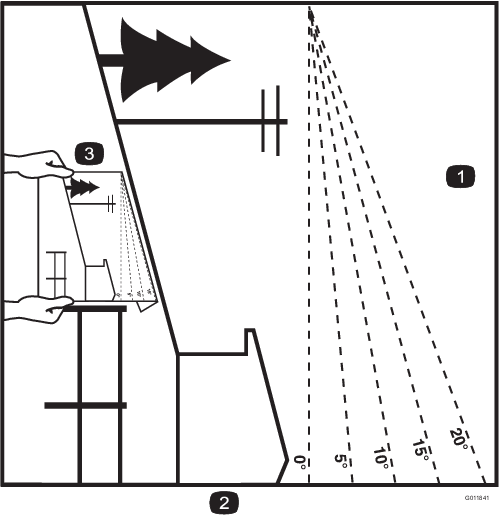

Indicador de pendientes

g011841

Pegatinas de seguridad e instrucciones

Graphic

Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte.

decaloemmarkt
decal117-1194
decal121-2989b
decalbatterysymbols
decal130-0731
decal132-0872
decal130-0765
decal130-0654
decal131-1097

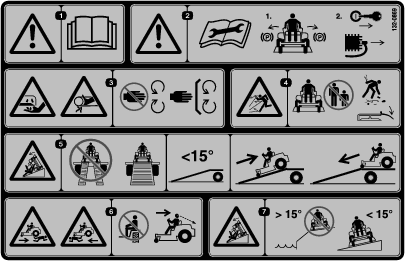

decal132-0869
decal133-5198

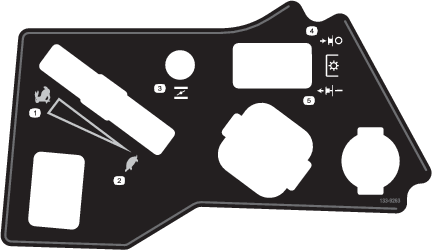

decal133-9263
decal136-4243
decal136-4244
decal136-4245
decal136-5596
decal136-9186

El producto

g195717

Antes de poner en marcha el motor y trabajar con la máquina, familiarícese con todos los controles en Figura 5 y Figura 6.

g188738
g188776

Indicador de combustible

El indicador de combustible muestra la cantidad de combustible que hay en el depósito (Figura 6).

Acelerador

El acelerador controla la velocidad del motor y tiene un ajuste variable continuo de LENTO a RáPIDO (Figura 5).

Control del estárter

Utilice el control del estárter para poner en marcha un motor frío. Tire del control del estárter hacia arriba para activarlo. Presione el control del estárter hacia abajo para desactivarlo.

Contador de horas

El contador de horas registra el número de horas de operación de la máquina. Funciona cuando el motor está en marcha. Utilice el recuento de horas para programar el mantenimiento regular (Figura 5).

Palancas de control de movimiento

Las palancas de control de movimiento son mandos sensibles a la velocidad que controlan motores de rueda independientes. El mover una palanca hacia adelante o hacia atrás hace girar hacia adelante o hacia atrás la rueda del mismo lado; la velocidad de las ruedas es proporcional al movimiento de las palancas. Desplace las palancas de control hacia fuera desde la posición central a la posición de BLOQUEO/PUNTO MUERTO y bájese de la máquina (Figura 4). Ponga siempre las palancas de control de movimiento en posición de BLOQUEO/PUNTO MUERTO cuando pare la máquina o antes de dejarla desatendida.

Palanca del freno de estacionamiento

La palanca del freno de estacionamiento está situada en el lado izquierdo de la consola (Figura 4). La palanca de freno acciona un freno de estacionamiento situado en las ruedas motrices.

Para poner el freno de estacionamiento, tire hacia arriba de la palanca del freno de estacionamiento hasta que se enganche en la ranura de retención.

Para quitar el freno de estacionamiento, saque la palanca de la ranura de retención y hacia usted, luego empújela hacia abajo.

Sistema de pedal de elevación de la carcasa

El sistema de pedal de elevación de la carcasa le permite elevar y bajar la carcasa desde el asiento. Puede utilizar el pedal para elevar la carcasa brevemente con el fin de evitar obstáculos, o bien para bloquear la carcasa en la posición de altura de corte más alta o de transporte (Figura 4).

Palanca del sistema de control Smart Speed

La palanca del sistema de control Smart Speed™, situada debajo del puesto del operador, le permite conducir la máquina en 3 intervalos de velocidad: Perfilar, Remolcar y Segar (Figura 26).

Conector eléctrico de 12 V

Utilice el conector eléctrico para alimentar accesorios eléctricos de 12 V (Figura 5).

Important: Cuando no utilice el conector eléctrico de 12 V, inserte el tapón de goma para evitar daños en el mismo.

Interruptor de encendido

Este interruptor se utiliza para arrancar el motor del cortacésped. Tiene tres posiciones: ARRANQUE, MARCHA y DESCONECTADO.

Mando de control de las cuchillas (toma de fuerza)

El mando de control de las cuchillas (TDF) engrana y desengrana la transmisión de potencia a las cuchillas del cortacésped (Figura 5).

Palanca de ajuste de altura de corte

La palanca de ajuste de la altura de corte funciona conjuntamente con el pedal para bloquear la carcasa a una altura de corte determinada. Ajuste la altura de corte solamente cuando la máquina esté detenida (Figura 4).

Accesorios/Aperos

Está disponible una selección de aperos y accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o visite www.Toro.com para obtener una lista de todos los accesorios y aperos homologados.

Operación

Note: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.

Antes del funcionamiento

Seguridad antes del funcionamiento

Seguridad en general

  • No deje nunca que la máquina sea utilizada o mantenida por niños o por personas que no hayan recibido la formación adecuada al respecto. La normativa local puede imponer límites sobre la edad del operador. El propietario es responsable de proporcionar formación a todos los operadores y mecánicos.

  • Familiarícese con la operación segura del equipo, los controles del operador y las señales de seguridad.

  • Sepa cómo parar la máquina y apagar el motor rápidamente.

  • Compruebe que los controles de presencia del operador, los interruptores de seguridad y los protectores están instalados y que funcionan correctamente. No utilice la máquina si no funcionan correctamente.

  • Antes de segar, inspeccione siempre la máquina para asegurarse de que las cuchillas, los pernos de las cuchillas y los conjuntos de corte están en buenas condiciones de funcionamiento. Sustituya las cuchillas o los pernos gastados o dañados en conjuntos completos para no desequilibrar la máquina.

  • Inspeccione la zona en la que va a utilizar la máquina y retire cualquier objeto que pudiera ser arrojado por la máquina.

  • Evalúe el terreno para determinar el equipo y los aperos o accesorios necesarios para utilizar la máquina debidamente y con seguridad.

Seguridad—Combustible

  • Para evitar lesiones personales o daños materiales, extreme las precauciones al manejar el combustible. Los vapores del combustible son explosivos e inflamables.

  • Apague cualquier cigarrillo, cigarro, pipa u otra fuente de ignición.

  • Utilice solamente un recipiente de combustible homologado.

  • No retire nunca el tapón de combustible ni añada combustible al depósito mientras el motor está en marcha o está caliente.

  • No añada combustible dentro de un edificio.

  • No guarde la máquina o un recipiente de combustible en un lugar donde pudiera haber una llama desnuda, chispas o una llama piloto, por ejemplo en un calentador de agua u otro electrodoméstico.

  • No llene los recipientes dentro de un vehículo o sobre la plataforma de un camión o remolque con forro de plástico. Coloque los recipientes siempre en el suelo, lejos del vehículo, antes de llenarlos.

  • Retire el equipo del camión o del remolque y repóstelo en el suelo. Si esto no es posible, añada combustible con un recipiente portátil, en vez de usar un surtidor o boquilla dosificadora de combustible.

  • No utilice la máquina a menos que esté instalado un sistema completo de escape en buenas condiciones de funcionamiento.

  • Mantenga la boquilla dosificadora de combustible en contacto con el borde del depósito de combustible o el orificio del recipiente en todo momento hasta que termine de repostar. No utilice dispositivos que mantengan abierta la boquilla.

  • Si se derrama combustible sobre su ropa, cámbiese de ropa inmediatamente. Limpie cualquier combustible derramado.

  • Nunca llene el depósito de combustible en exceso. Vuelva a colocar el tapón de combustible y apriételo firmemente.

  • Almacene el combustible en un recipiente homologado y manténgalo fuera del alcance de los niños. No compre nunca carburante para más de 30 días de consumo normal.

  • No llene completamente el depósito de combustible. Añada combustible al depósito de combustible hasta que el nivel alcance de 6 a 13 mm por debajo de la parte inferior del cuello de llenado. Este espacio vacío en el depósito permitirá la dilatación del combustible.

    • Evite la respiración prolongada de los vapores.

    • Mantenga la cara alejada de la boquilla y de la abertura del depósito de combustible.

    • Evite el contacto con la piel; lave el producto derramado con agua y jabón.

Combustible recomendado

  • Para obtener los mejores resultados, utilice solamente gasolina fresca (comprada hace menos de 30 días), sin plomo, de 87 o más octanos (método de cálculo (R+M)/2).

  • Etanol: Es aceptable el uso de gasolina con hasta el 10% de etanol (gasohol) o el 15% de MTBE (éter metil tert-butílico) por volumen. El etanol y el MTBE no son lo mismo. No está autorizado el uso de gasolina con el 15% de etanol (E15) por volumen. No utilice nunca gasolina que contenga más del 10% de etanol por volumen, como por ejemplo la E15 (contiene el 15% de etanol), la E20 (contiene el 20% de etanol) o la E85 (contiene hasta el 85% de etanol). El uso de gasolina no autorizada puede causar problemas de rendimiento o daños en el motor que pueden no estar cubiertos bajo la garantía.

  • No utilice gasolina que contenga metanol.

  • No guarde combustible en el depósito de combustible o en recipientes de combustible durante el invierno, a menos que utilice un estabilizador de combustible.

  • No añada aceite a la gasolina.

Uso del estabilizador/acondicionador

Use un estabilizador/acondicionador en la máquina para conseguir los beneficios siguientes:

  • Mantiene el combustible fresco durante un periodo de almacenamiento de 90 días o menos (drene el depósito de combustible antes de almacenar la máquina durante más de 90 días)

  • Limpia el motor durante el funcionamiento;

  • Elimina la formación de depósitos pegajosos, con aspecto de barniz, en el sistema de combustible, que pueden dificultar el arranque.

    Important: No utilice aditivos de combustible que contengan metanol o etanol.

    Agregue la cantidad adecuada de estabilizador/acondicionador al combustible.

    Note: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con combustible fresco. Para reducir al mínimo los depósitos de barniz en el sistema de combustible, utilice siempre un estabilizador de combustible.

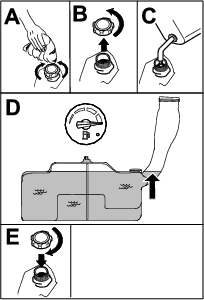

Cómo llenar el depósito de combustible

  1. Aparque la máquina en una superficie nivelada.

  2. Accione el freno de estacionamiento.

  3. Pare el motor y retire la llave.

  4. Limpie alrededor del tapón del depósito de combustible.

  5. Llene el depósito de combustible hasta que el indicador de combustible llegue a la marca de lleno (Figura 7).

    Note: No llene completamente el depósito de combustible. El espacio vacío en el depósito permitirá la dilatación de la gasolina.

    g197123

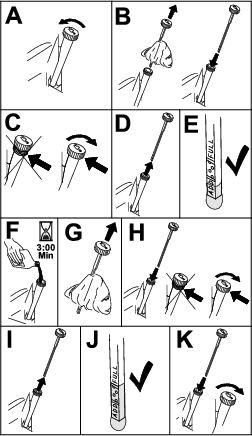

Comprobación del nivel de aceite del motor

Antes de arrancar el motor y utilizar la máquina, compruebe el nivel de aceite de motor en el cárter; consulte Comprobación del nivel de aceite del motor.

Rodaje de una máquina nueva

Los motores nuevos necesitan tiempo para desarrollar toda su potencia. La fricción generada por las carcasas y los sistemas de propulsión de los cortacéspedes es mayor cuando éstos son nuevos, lo que supone una carga adicional para el motor. Las máquinas nuevas necesitan un periodo de rodaje de 40–50 horas para desarrollar la máxima potencia y el mejor rendimiento.

Primero la Seguridad

Le rogamos lea todas las instrucciones y símbolos relativos a la seguridad en la sección de seguridad. El conocer esta información puede ayudar a evitarle lesiones a usted o a otras personas.

Peligro

La operación sobre hierba mojada o en pendientes escarpadas puede hacer que la máquina patine y que usted pierda el control.

  • No opere en pendientes o cuestas de más de 15 grados.

  • Reduzca la velocidad y extreme las precauciones en cuestas o pendientes.

  • No utilice la máquina cerca del agua.

Peligro

Si una rueda pasa por el borde de un terraplén o una zanja, puede causar un vuelco, que puede dar lugar a lesiones graves o la muerte.

No utilice la máquina cerca de taludes.

g000513

Cuidado

Esta máquina produce niveles sonoros que superan los 85 dBA en el oído del operador, que pueden causar pérdidas auditivas en caso de periodos extendidos de exposición.

Lleve protección auditiva mientras opera esta máquina.

Utilice equipos de protección para los ojos, los oídos, las manos, los pies y la cabeza.

g009027

Uso del sistema de interruptores de seguridad

Advertencia

Si los interruptores de seguridad son desconectados o están dañados, la máquina podría ponerse en marcha inesperadamente, causando lesiones personales.

  • No manipule los interruptores de seguridad.

  • Compruebe la operación de los interruptores de seguridad cada día, y sustituya cualquier interruptor dañado antes de operar la máquina.

El sistema de interruptores de seguridad

El sistema de interruptores de seguridad ha sido diseñado para impedir que el motor arranque, a menos que:

  • El mando de control de las cuchillas (TDF) está desengranado.

  • Las palancas de control de movimiento estén en la posición de BLOQUEO/PUNTO MUERTO.

  • El freno de estacionamiento está accionado.

El sistema de interruptores de seguridad también está diseñado para detener el motor si se mueven las palancas de control fuera de la posición de BLOQUEO/PUNTO MUERTO y usted se levanta del asiento.

Comprobación del sistema de interruptores de seguridad

Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
Cada vez que se utilice o diariamente
  • Compruebe el sistema de interruptores de seguridad.
  • Compruebe el sistema de interruptores de seguridad cada vez que vaya a trabajar con la máquina. Si el sistema no funciona de la forma que se describe a continuación, póngase en contacto con un Servicio Técnico Autorizado para que lo reparen inmediatamente.

    1. Siéntese en el asiento, accione el freno de estacionamiento y mueva el mando de control de las cuchillas (TDF) a la posición de ENGRANADO. Intente arrancar el motor; el motor no debe arrancar.

    2. Siéntese en el asiento, accione el freno de estacionamiento y mueva el mando de control de las cuchillas (TDF) a la posición de DESENGRANADO. Mueva cualquiera de las palancas de control de movimiento (fuera de la posición de BLOQUEO/PUNTO MUERTO). Intente arrancar el motor; el motor no debe arrancar. Repita con la otra palanca de control.

    3. Siéntese en el asiento, ponga el freno de estacionamiento, mueva el mando de control de las cuchillas (TDF) a DESENGRANADO y mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO. Arranque el motor. Con el motor en marcha, quite el freno de estacionamiento, engrane el mando de control de las cuchillas (TDF) y levántese un poco del asiento; el motor debe apagarse.

    4. Siéntese en el asiento, ponga el freno de estacionamiento, mueva el mando de control de las cuchillas (TDF) a DESENGRANADO y mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO. Arranque el motor. Con el motor en marcha, ponga cualquiera de las palancas de control de movimiento en la posición central y muévala hacia adelante o hacia atrás; el motor debe apagarse. Repita para la otra palanca de control de movimiento.

    5. Siéntese en el asiento, quite el freno de estacionamiento, mueva el mando de control de las cuchillas (TDF) a DESENGRANADO y mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO. Intente arrancar el motor; el motor no debe arrancar.

    Colocación del asiento

    El asiento se mueve hacia adelante y hacia atrás. Coloque el asiento en la posición que le permita controlar mejor la máquina y en la que esté más cómodo.

    Mueva la palanca lateralmente para desbloquear el asiento (Figura 10).

    g027632

    Ajuste del sistema de suspensión MyRide™

    El sistema de suspensión MyRide™ puede ajustarse para que la conducción sea más suave y cómoda. El ajuste de los 2 conjuntos de amortiguador trasero es la manera más fácil y rápida de modificar el sistema de suspensión. Seleccione la posición del sistema de suspensión que le resulte más cómodo.

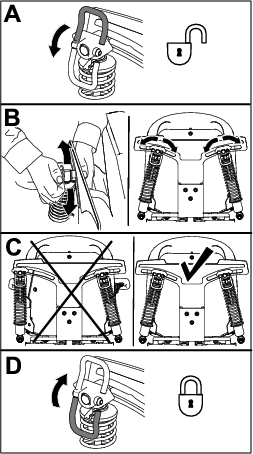

    Ajuste de los conjuntos de amortiguador trasero

    Las ranuras de los conjuntos de amortiguador trasero tienen muescas de posicionamiento para su referencia. Puede colocar los conjuntos de amortiguador trasero en cualquier lugar en la ranura, no solo en las muescas de posicionamiento.

    El siguiente gráfico muestra la posición para una conducción blanda o firme, y la ubicación de las muescas de posicionamiento (Figura 11).

    g195744

    Note: Asegúrese de ajustar los conjuntos de amortiguador trasero izquierdo y derecho a las mismas posiciones.

    Ajuste los conjuntos de amortiguador trasero (Figura 12).

    g195746g195745

    Ajuste de las palancas de control de movimiento

    Ajuste de la altura

    Puede ajustar las palancas de control de movimiento hacia arriba o hacia abajo para que su uso sea más cómodo (Figura 13).

    g027252

    Ajuste de la inclinación

    Puede ajustar las palancas de control de movimiento hacia delante o hacia atrás para que su uso sea más cómodo.

    1. Retire el perno superior que sujeta la palanca de control al brazo de la palanca.

    2. Afloje el perno inferior lo suficiente para poder desplazar hacia adelante o hacia atrás la palanca de control (Figura 13).

    3. Apriete ambos pernos para fijar la palanca de control en la posición nueva.

    4. Repita el ajuste con la otra palanca de control.

    Durante el funcionamiento

    Seguridad durante el funcionamiento

    Seguridad en general

    • El propietario/operador puede prevenir y es responsable de cualquier accidente que pudiera provocar lesiones personales o daños materiales.

    • Lleve ropa adecuada, incluyendo protección ocular, calzado resistente y antideslizante y protección auricular. Si tiene el pelo largo, recójaselo, y no lleve prendas o joyas sueltas.

    • No utilice la máquina si está enfermo, cansado o bajo la influencia de alcohol o drogas.

    • No lleve nunca pasajeros en la máquina, y mantenga a otras personas y animales alejados de la máquina durante el uso.

    • Utilice la máquina únicamente con buena visibilidad para evitar agujeros y peligros ocultos.

    • Evite segar la hierba mojada. La reducción de la tracción podría hacer que la máquina se resbalara.

    • Asegúrese de que todas las transmisiones están en punto muerto, de que el freno de mano está accionado y de que usted se encuentra en la posición del operador antes de arrancar el motor.

    • Mantenga las manos y los pies alejados de las unidades de corte. Manténgase alejado del conducto de descarga en todo momento.

    • Mire hacia atrás y hacia abajo antes de poner marcha atrás para asegurarse de que el camino está despejado.

    • Tenga cuidado al acercarse a esquinas ciegas, arbustos, árboles u otros objetos que puedan dificultar la visión.

    • No siegue cerca de terraplenes, fosas o taludes. La máquina podría volcar repentinamente si una rueda pasa por el borde de un terraplén o fosa, o si se socava un talud.

    • Pare las cuchillas si no está segando.

    • Pare la máquina e inspeccione las cuchillas después de golpear un objeto, o si se produce una vibración anormal. Realice todas las reparaciones necesarias antes de volver a utilizar la máquina.

    • Vaya más despacio y tenga cuidado al girar y al cruzar calles y aceras con la máquina. Ceda el paso siempre.

    • Desengrane la transmisión de la unidad de corte y apague el motor antes de ajustar la altura de corte (a menos que pueda ajustarse desde la posición del operador).

    • No haga funcionar nunca un motor en un lugar cerrado donde no puedan liberarse los gases de escape.

    • No deje nunca desatendida la máquina si está funcionando.

    • Antes de abandonar el puesto del operador (incluso para vaciar los recogedores o desatascar el conducto), haga lo siguiente:

      • Detenga la máquina en un terreno llano.

      • Desengrane la toma de fuerza y baje los accesorios.

      • Accione el freno de estacionamiento.

      • Pare el motor y retire la llave.

      • Espere a que se detengan todas las piezas en movimiento.

    • No utilice la máquina cuando exista riesgo de caída de rayos.

    • No utilice la máquina como un vehículo de remolcado.

    • No cambie la velocidad del regulador ni haga funcionar el motor a una velocidad excesiva.

    • Utilice solamente los accesorios y aperos aprobados por Toro.

    Seguridad en las pendientes

    • Conduzca más despacio y extreme la precaución en las pendientes. Conduzca hacia arriba y hacia abajo en las pendientes. Las condiciones del césped pueden afectar a la estabilidad de la máquina.

    • Evite girar esta máquina en pendientes. Si es imprescindible girar la máquina, gire lenta y gradualmente, cuesta abajo si es posible.

    • No realice giros bruscos con la máquina. Tenga cuidado al ir hacia atrás.

    • Extreme las precauciones al usar la máquina con accesorios; pueden afectar a la estabilidad de la máquina.

    • Un ROPS (sistema de protección antivuelco) de 2 postes se encuentra disponible como accesorio. Se recomienda utilizar un sistema ROPS si se va a segar junto a terraplenes, agua o taludes pronunciados que pudieran provocar un vuelco. Póngase en contacto con un Distribuidor autorizado para obtener más detalles.

    Operación del freno de estacionamiento

    Accione siempre el freno de estacionamiento cuando pare la máquina o cuando la deje desatendida.

    Accionamiento del freno de estacionamiento

    Advertencia

    El freno de estacionamiento puede no sujetar la máquina si está aparcada en una pendiente, y pueden producirse lesiones personales o daños materiales.

    No deje el vehículo aparcado en pendientes sin calzar o bloquear las ruedas.

    Para accionar el freno de estacionamiento, tire de la palanca del freno de estacionamiento hacia arriba, hasta que se enganche en la ranura de retención (Figura 14).

    g188778

    Desengranaje del freno de estacionamiento

    Para quitar el freno de estacionamiento, saque la palanca de la ranura de retención y muévala hacia usted, luego empújela hacia abajo (Figura 15).

    g188777

    Uso del mando de control de las cuchillas (TDF)

    El mando de control de las cuchillas (TDF) arranca y detiene las cuchillas del cortacésped y cualquier accesorio conectado.

    Cómo engranar el mando de control de las cuchillas (TDF)

    g008945

    Note: Siempre engrane las cuchillas con el acelerador en la posición de RáPIDO (Figura 17).

    g187516

    Cómo desengranar el mando de control de las cuchillas (TDF)

    g009174

    Uso del acelerador

    Puede mover el control del acelerador entre las posiciones de RáPIDO y LENTO (Figura 19).

    Utilice siempre la posición RáPIDO al activar la carcasa del cortacésped con el mando de control de las cuchillas (TDF).

    g187517

    Uso del estárter

    Utilice el estárter para poner en marcha el motor en frío.

    1. Si el motor está frío, utilice el estárter para arrancar el motor.

    2. Tire hacia arriba del mando para engranar el estárter antes de usar el interruptor de encendido (Figura 20).

    3. Presione hacia abajo el control del estárter para desactivar el estárter después de que el motor arranque (Figura 20).

      g008959

    Uso del Interruptor de encendido

    1. Gire la llave de contacto a la posición de ARRANQUE (Figura 21).

      Note: Cuando el motor arranque, suelte la llave.

      Important: No active el motor de arranque durante más de 5 segundos cada vez. Si el motor no arranca, deje que se enfríe durante 15 segundos entre intentos. Si no se siguen estas instrucciones, puede quemarse el motor de arranque.

      Note: Pueden ser necesarios varios intentos de arranque para arrancar el motor por primera vez después de quedarse el sistema de combustible totalmente vacío de combustible.

      g008947
    2. Gire la llave de contacto para apagar el motor.

    Arranque y parada del motor

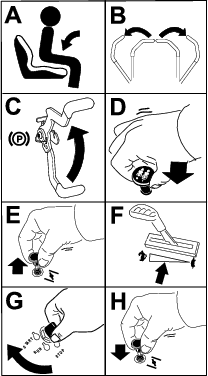

    Cómo arrancar el motor

    Note: Si el motor está caliente, puede no ser necesario usar el estárter.

    Important: No active el motor de arranque durante más de 5 segundos cada vez. Si se acciona el motor de arranque durante más de 5 segundos seguidos, puede dañarse. Si el motor no arranca, espere 10 segundos antes de utilizar el motor de arranque de nuevo.

    g189354

    Para parar el motor

    1. Desengrane las cuchillas moviendo el mando de control de las cuchillas a la posición de DESENGRANADO (Figura 20).

    2. Mueva la palanca del acelerador a la posición de RáPIDO.

    3. Gire la llave de contacto a la posición de DESCONECTADO y retire la llave.

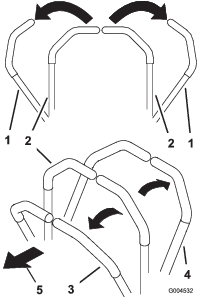

    Uso de las palancas de control de movimiento

    g004532

    Conducción de la máquina

    Las ruedas motrices giran de manera independiente, impulsadas por motores hidráulicos en cada eje. Un lado puede girar hacia atrás mientras que el otro lado gira hacia adelante, haciendo que la máquina rote sobre su eje en lugar de trazar una curva. Esto mejora mucho la maniobrabilidad de la máquina, pero puede ser necesario un periodo de adaptación si no está familiarizado con este sistema.

    El control del acelerador regula la velocidad del motor en rpm (revoluciones por minuto). Ponga el acelerador en posición RáPIDO para conseguir el mejor rendimiento. Siegue siempre con el acelerador en posición rápido.

    Cuidado

    La máquina puede girar muy rápidamente, lo que podría hacer que usted perdiera el control de la máquina, con riesgo de lesiones personales o daños en la máquina.

    • Extreme las precauciones al girar.

    • Reduzca la velocidad de la máquina antes de hacer giros cerrados.

    Conducción hacia adelante

    Note: El motor se para si mueve el control de tracción con el freno de estacionamiento accionado.

    Para detenerse, tire de las palancas de control de movimiento a la posición de PUNTO MUERTO.

    1. Quite el freno de estacionamiento; consulte Desengranaje del freno de estacionamiento.

    2. Mueva las palancas a la posición central desbloqueada.

    3. Para ir hacia adelante, empuje lentamente las palancas de control de movimiento hacia adelante (Figura 24).

      g008952

    Conducción hacia atrás

    1. Mueva las palancas a la posición central desbloqueada.

    2. Para ir hacia atrás, tire lentamente de las palancas de control de movimiento hacia atrás (Figura 25).

      g008953

    Uso del sistema de control Smart Speed

    La palanca del sistema de control Smart Speed, situada debajo del puesto del operador (Figura 26), le permite conducir la máquina en 3 intervalos de velocidad—Perfilar, Remolcar y Segar.

    g197125

    Para cambiar de velocidad:

    1. Ponga las palancas de control de movimiento en punto muerto y luego muévalas hacia afuera a la posición de BLOQUEO/PUNTO MUERTO.

    2. Desactive el mando de control de las cuchillas.

    3. Ajuste la palanca a la posición deseada.

    A continuación se ofrecen unas simples recomendaciones de uso. Los ajustes varían según el tipo de hierba, el contenido de humedad y la altura de la hierba.

    Sugerencias de uso:MolduraRemolcarSiega
    EstacionamientoX
    Césped húmedo y pesadoX
    FormaciónX
    Ensacado X
    Mulching X
    Siega normal  X
    Transporte  X

    Moldura

    Ésta es la velocidad más baja. Los usos recomendados para esta velocidad son:

    • Estacionamiento

    • Siega de césped húmedo y pesado

    • Formación

    Remolcar

    Ésta es la velocidad intermedia. Los usos recomendados para esta velocidad son:

    • Ensacado

    • Mulching

    Siega

    Ésta es la velocidad más alta. Los usos recomendados para esta velocidad son:

    • Siega normal

    • Transporte de la máquina

    Parada de la máquina

    Para detener la máquina, mueva las palancas de control de tracción a punto muerto y, a continuación, muévalas a la posición de bloqueo, desengrane el mando de control de las cuchillas (TDF) y gire la llave de contacto a la posición de DESCONECTADO.

    Accione el freno de estacionamiento si va a dejar la máquina desatendida; consulte Accionamiento del freno de estacionamiento. Recuerde retirar la llave de contacto.

    Cuidado

    Los niños u otras personas podrían resultar lesionados si mueven o intentan operar la máquina mientras está desatendida.

    Retire siempre la llave de contacto y ponga el freno de estacionamiento cuando deje la máquina sin supervisión, aunque sea por unos pocos minutos.

    Uso de la descarga lateral

    El cortacésped cuenta con un deflector de hierba abisagrado que dispersa los recortes de hierba a un lado y hacia abajo, hacia el césped.

    Peligro

    Si la máquina no tiene correctamente montado un deflector de hierba, una tapa de descarga o un recogedor completo, usted y otras personas están expuestos a contacto con las cuchillas y a residuos lanzados al aire. El contacto con las cuchillas de corte en rotación o con los residuos lanzados al aire causará lesiones o la muerte.

    • No retire nunca el deflector de hierba del cortacésped porque el deflector de hierba dirige el material hacia abajo al césped. Si el deflector de hierba se deteriora alguna vez, sustitúyalo inmediatamente.

    • No coloque nunca las manos o los pies debajo del cortacésped.

    • No intente nunca despejar la zona de descarga o las cuchillas del cortacésped sin antes mover la toma de fuerza (mando de control de las cuchillas/TDF) a la posición de DESENGRANADO, girar la llave de contacto a DESCONECTADO y retirar la llave.

    • Compruebe que el deflector de hierba está bajado.

    Ajuste de la altura de corte

    La máquina está equipada con un sistema de pedal de elevación de la carcasa. Puede utilizar el pedal para elevar la carcasa brevemente con el fin de evitar obstáculos, o bien para bloquear la carcasa en la posición de altura de corte más alta o de transporte. Usted puede utilizar la palanca de ajuste de la altura de corte conjuntamente con el pedal para bloquear la carcasa a una altura de corte determinada.

    Uso del Sistema de pedal de elevación de la carcasa

    • Pise el pedal de elevación de la carcasa; siga pisando el pedal hasta que la carcasa quede bloqueada en la posición de transporte (Figura 27).

    • Pise el pedal de elevación de la carcasa y tire hacia atrás de la palanca de bloqueo de transporte para desactivar el bloqueo de transporte (Figura 27).

    g024409

    Ajuste de la altura de corte

    La altura de corte se ajusta de 38 a 114 mm en incrementos de 6 mm, colocando el pasador de altura de corte en diferentes posiciones.

    1. Pise el pedal de elevación de la carcasa y eleve la carcasa a la posición de bloqueo de transporte, que es también la posición de altura de corte de 114 mm, tal y como se muestra en la Figura 28.

    2. Para ajustar la altura de corte, retire el pasador del soporte de altura de corte (Figura 28).

    3. Seleccione el taladro del sistema de altura de corte que corresponde a la altura de corte deseada, e inserte el pasador (Figura 28).

    4. Pise el pedal de elevación de la carcasa y tire hacia atrás de la palanca para desactivar el bloqueo de transporte (Figura 27).

    5. Baje la carcasa lentamente hasta que la palanca toque el pasador.

      g188850

    Ajuste de los rodillos protectores del césped

    Se recomienda que cada vez que usted cambie la altura de corte, ajuste también la altura de los rodillos protectores del césped.

    1. Desengrane el mando de control de las cuchillas (TDF), ponga las palancas de control de movimiento en posición de BLOQUEO/PUNTO MUERTO y accione el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Ajuste los rodillos protectores del césped, tal y como se muestra en la Figura 29.

      g029955

    Conversión de la carcasa del cortacésped de 122 cm a descarga lateral

    La carcasa del cortacésped y las cuchillas suministradas con la máquina se han diseñado para optimizar el rendimiento en los modos de mulching y de descarga lateral.

    Instale las fijaciones en los mismos taladros de la carcasa de los que fueron retirados. Esto asegura que no quedan taladros sin tapar al utilizar la carcasa del cortacésped.

    Peligro

    Los taladros abiertos del cortacésped le exponen a usted y a otras personas a los objetos expulsados. Cualquier objeto expulsado por un orificio en el cortacésped puede causar lesiones.

    • No utilice nunca el cortacésped sin que todos los huecos y taladros del cortacésped estén tapados.

    • Instale los herrajes en los taladros de montaje después de retirar el tabique.

    Retirada de los deflectores de mulching

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO, ponga el freno de estacionamiento, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire la carcasa del cortacésped; consulte Retirada de la carcasa del cortacésped.

    4. Retire las 2 contratuercas (5/16") de las clavijas soldadas del deflector izquierdo, en la parte superior de la carcasa del cortacésped, en las posiciones centro y centro izquierda (Figura 30).

      g011149
    5. Retire el perno de cuello cuadrado y la contratuerca, situados en la pared lateral de la carcasa del cortacésped, que sujetan el deflector izquierdo a la carcasa.

    6. Retire el deflector izquierdo de la carcasa del cortacésped según se muestra en Figura 30.

    7. Retire los 2 pernos de cuello cuadrado (5/16" x ¾") y las 2 contratuercas (5/16") que sujetan el deflector derecho y el protector del deflector montados en la carcasa del cortacésped (Figura 31).

      g191136
    8. Retire las 2 contratuercas (5/16") que sujetan las clavijas soldadas del deflector derecho a la parte superior de la carcasa del cortacésped en las posiciones centro y centro derecha (Figura 32).

      Note: Retire el deflector derecho de la carcasa del cortacésped.

      g010704
    9. Localice el tabique en la bolsa de piezas sueltas y retire las fijaciones de los taladros traseros de la placa de descarga (Figura 33).

      g190734
    10. Instale el deflector en el orificio de descarga lateral de la carcasa del cortacésped.

    11. Utilice las fijaciones retiradas para sujetar el tabique a la carcasa.

    12. Instale la carcasa del cortacésped; consulte Instalación de la carcasa del cortacésped.

    Conversión de la carcasa del cortacésped de 137 cm a descarga lateral

    Instale las fijaciones en los mismos taladros de la carcasa de los que fueron retirados. Esto asegura que no quedan taladros sin tapar al utilizar la carcasa del cortacésped.

    Peligro

    Los taladros abiertos del cortacésped le exponen a usted y a otras personas a los objetos expulsados. Cualquier objeto expulsado por un orificio en el cortacésped puede causar lesiones.

    • No utilice nunca el cortacésped sin que todos los huecos y taladros del cortacésped estén tapados.

    • Instale las fijaciones en los taladros de montaje después de retirar el deflector.

    Retirada de los deflectores de mulching

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO, ponga el freno de estacionamiento, apague el motor, retire la llave del interruptor de encendido y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire la carcasa del cortacésped; consulte Retirada de la carcasa del cortacésped.

    4. Retire las 3 contratuercas (5/16") de las clavijas soldadas del deflector izquierdo, en la parte superior de la carcasa del cortacésped, en las posiciones centro, centro izquierda e izquierda (Figura 34).

      g011149
    5. Retire el perno de cuello cuadrado y la contratuerca, situados en la pared lateral de la carcasa del cortacésped, que sujetan el deflector izquierdo a la carcasa (Figura 34).

    6. Retire el deflector izquierdo de la carcasa del cortacésped (Figura 34).

    7. Localice los 2 pernos en las piezas sueltas, y utilice las contratuercas existentes para instalar estas fijaciones en los taladros indicados en Figura 34 de la carcasa del cortacésped para evitar que se arrojen residuos al aire.

      Note: Instale el perno hacia arriba desde la parte inferior de la carcasa y sujételo con una de las contratuercas existentes.

      Advertencia

      Los huecos o taladros abiertos en el cortacésped le exponen a usted y a otras personas a residuos arrojados, que pueden causar lesiones graves.

      • No haga funcionar nunca el cortacésped sin que todos los huecos y taladros del cortacésped estén tapados.

      • Instale los herrajes en los taladros de montaje al retirar el deflector de mulching.

    8. Retire el perno de cuello cuadrado (5/16" x ¾") y la contratuerca (5/16"), situados en la pared trasera de la carcasa del cortacésped, que sujetan el deflector a la carcasa (Figura 35).

      g190737
    9. Localice el protector del deflector en el borde delantero del orificio de descarga lateral (Figura 35).

    10. Retire las fijaciones que sujetan el protector del deflector y el deflector derecho a la carcasa del cortacésped (Figura 35).

      Note: Retire el protector del deflector y guarde todas las fijaciones.

    11. Retire las 2 contratuercas (5/16") que sujetan las clavijas soldadas del deflector derecho a la parte superior de la carcasa del cortacésped en las posiciones centro y centro derecha (Figura 36).

      g010704
    12. Retire el perno de cuello cuadrado y la contratuerca que sujetan el deflector derecho a la parte superior de la carcasa del cortacésped, y retire el deflector derecho de la carcasa del cortacésped (Figura 36).

    13. Instale las fijaciones retirados anteriormente en los taladros delanteros de la placa de descarga y en el taladro delantero de la carcasa (Figura 35).

    14. Localice el tabique en la bolsa de piezas sueltas, retire las fijaciones de los taladros traseros de la placa de descarga, e instale el tabique en el orificio de descarga lateral de la carcasa del cortacésped (Figura 37).

      g190735
    15. Utilice las fijaciones retiradas para sujetar el tabique a la carcasa.

    16. Instale la carcasa del cortacésped; consulte Instalación de la carcasa del cortacésped.

    Uso de aperos y accesorios

    Utilice solamente aperos y accesorios autorizados por Toro.

    Si instala un cubo en el protector del motor, utilice una correa de nylon para fijarlo.

    Important: El peso del cubo tiene un impacto sobre la estabilidad de la máquina. Si lleva más peso que el indicado en la tabla siguiente en un cubo acoplado al protector del motor, debe equipar la máquina con el Kit de soporte de cubos.

    Póngase en contacto con su Distribuidor autorizado de Toro.

    Tamaño de la carcasaPeso máximo por cubo sin Kit de soporte de cubos
    Carcasa de 48"1.1 kg (2.5 lb)
    Carcasa de 54"1.1 kg (2.5 lb)

    Consejos de operación

    Uso del ajuste rápido del acelerador

    Para aumentar al máximo la calidad de corte y la circulación de aire, haga funcionar el motor en posición RáPIDO. Se requiere aire para cortar bien la hierba, así que no ponga la altura de corte tan baja como para rodear totalmente el cortacésped de hierba sin cortar. Trate siempre de tener un lado del cortacésped libre de hierba sin cortar, para permitir la entrada de aire en la máquina.

    Cortar un césped por primera vez

    Corte la hierba algo más larga de lo habitual para asegurar que la altura de corte del cortacésped no deje “calvas” en terrenos desiguales. Sin embargo, la altura de corte utilizada habitualmente suele ser la mejor. Si la hierba tiene más de 15 cm de alto, es preferible cortar el césped dos veces para asegurar una calidad de corte aceptable.

    Corte un tercio de la hoja de hierba

    Es mejor cortar solamente un tercio aproximadamente de la hoja de hierba. No se recomienda cortar más, a menos que la hierba sea escasa o al final del otoño, cuando la hierba crece más despacio.

    Alternancia de la dirección de corte

    Alterne la dirección de corte para mantener la hierba erguida. De esta forma también se ayuda a dispersar mejor los recortes sobre el césped y se conseguirá una mejor descomposición y fertilización.

    Siegue a los intervalos correctos

    La hierba crece a velocidades distintas según la estación del año. Para mantener la misma altura de corte, siegue con más frecuencia a principios de la primavera. A medida que avanza el verano, la velocidad de crecimiento de la hierba decrece, por ello debe cortarse con menor frecuencia. Si no puede segar durante un período de tiempo prolongado, siegue primero con una altura de corte alta y, después de dos días, vuelva a segar con un ajuste más bajo.

    Uso de velocidad de corte más baja

    Para mejorar la calidad de corte, utilice una velocidad de avance más baja en determinadas condiciones.

    Evite cortar demasiado bajo

    Al segar césped irregular, eleve la altura de corte, para evitar dañar el césped

    Parada de la máquina

    Si es necesario detener el avance de la máquina mientras se corta el césped, es posible que caiga un montón de recortes sobre el césped. Para evitar esto, diríjase con las cuchillas engranadas a una zona del césped que ya haya sido segada, o desengrane la carcasa del cortacésped al desplazarse hacia adelante.

    Limpieza de la parte inferior del cortacésped

    Limpie los recortes y la suciedad de los bajos del cortacésped después de cada uso. Si la hierba y la suciedad se acumulan en el interior del cortacésped, se deteriorará la calidad del corte.

    Mantenimiento de la(s) cuchilla(s)

    Mantenga las cuchillas afiladas durante toda la temporada de corte, ya que una cuchilla afilada corta limpiamente y sin rasgar o deshilachar las hojas de hierba. Si se rasgan o se deshilachan, los filos de las hojas se secarán, lo cual retardará su crecimiento y favorecerá la aparición de enfermedades. Compruebe después de cada uso que las cuchillas están bien afiladas y que no están desgastadas o dañadas. Elimine cualquier mella con una lima, y afile las cuchillas si es necesario. Si una cuchilla está desgastada o deteriorada, sustitúyala inmediatamente por una cuchilla nueva genuina Toro.

    Después del funcionamiento

    Seguridad tras el funcionamiento

    Seguridad en general

    • Limpie la hierba y los residuos de las unidades de corte, las transmisiones, los silenciadores y el compartimento del motor para prevenir incendios. Limpie cualquier aceite o combustible derramado.

    • Cierre el combustible antes de almacenar o transportar la máquina.

    • Desengrane la transmisión al accesorio siempre que transporte la máquina o no la esté utilizando.

    • Utilice rampas de ancho completo para cargar la máquina en un remolque o un camión.

    • Amarre la máquina firmemente con correas, cadenas, cables o cuerdas. Tanto las correas delanteras como las traseras deben orientarse hacia abajo y hacia fuera respecto a la máquina.

    • Espere a que se enfríe el motor antes de guardar la máquina en un recinto cerrado.

    • No guarde nunca la máquina o un recipiente de combustible cerca de una llama desnuda, chispa o llama piloto, por ejemplo en un calentador de agua u otro electrodoméstico.

    Empujar la máquina a mano

    Important: Empuje siempre la máquina a mano. No remolque la máquina porque podrían producirse daños.

    Para empujar la máquina

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Ponga el freno de estacionamiento, apague el motor y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Localice las palancas de desvío en el bastidor en cada lado del motor.

    4. Mueva las palancas de desvío hacia delante a través del orificio y hacia abajo para bloquearlas en esa posición (Figura 38).

      Note: Realice este procedimiento para cada palanca.

    5. Quite el freno de estacionamiento.

      Note: No arranque la máquina.

      g188854

    Uso de la máquina

    Mueva las palancas de desvío hacia atrás a través del orificio y hacia abajo para bloquearlas en esa posición, según se muestra en la Figura 38.

    Note: Realice este procedimiento para cada palanca.

    Transporte de la máquina

    Utilice un remolque para cargas pesadas o un camión para transportar la máquina. Asegúrese de que el remolque o el camión tenga todos los frenos y todas las luces y señalizaciones requeridos por la ley. Por favor, lea cuidadosamente todas las instrucciones de seguridad. Esta información puede ayudarle a evitar lesiones al operador, a su familia, a sus animales domésticos o a personas que se encuentren en las proximidades.

    Advertencia

    Conducir en una calle o carretera sin señales de giro, luces, marcas reflectantes o un indicador de vehículo lento es peligroso y puede ser causa de accidentes que pueden provocar lesiones personales.

    No conduzca la máquina en una calle o carretera pública.

    1. Si utiliza un remolque, conéctelo al vehículo que lo arrastra y conecte las cadenas de seguridad.

    2. En su caso, conecte los frenos del remolque.

    3. Cargue la máquina en el remolque o camión.

    4. Pare el motor, retire la llave, ponga el freno y cierre la válvula de combustible.

    5. Amarre la máquina junto a las ruedas giratorias delanteras y el guardabarros trasero (Figura 39).

      g027708

    Cómo cargar la máquina

    Extreme las precauciones al cargar o descargar la máquina en o desde un remolque o un camión. Utilice una rampa de ancho completo que sea más ancha que la máquina durante este procedimiento. Suba la máquina por la rampa en marcha atrás y bájela por la rampa conduciendo hacia adelante (Figura 40).

    g027995

    Important: No utilice rampas estrechas individuales en cada lado de la máquina.

    Advertencia

    El cargar la máquina en un remolque o un camión aumenta la posibilidad de un vuelco y podría causar lesiones graves o la muerte (Figura 41).

    • Extreme las precauciones al manejar la máquina en una rampa.

    • Utilice únicamente una rampa de ancho completo; no utilice rampas individuales para cada lado de la máquina.

    • No supere un ángulo de 15 grados entre la rampa y el suelo, o entre la rampa y el remolque o camión.

    • Asegúrese de que la rampa tiene una longitud de al menos cuatro veces la altura de la plataforma del remolque o del camión sobre el suelo. De esta forma se asegura que el ángulo de la rampa no supere los 15 grados en terreno llano.

    • Suba las rampas en marcha atrás y bájelas hacia adelante.

    • Evite acelerar o desacelerar bruscamente al conducir la máquina en una rampa, porque esto podría provocar un vuelco o una pérdida de control.

    g027996

    Mantenimiento

    Note: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.

    Calendario recomendado de mantenimiento

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Después de las primeras 5 horas
  • Cambie el aceite del motor.
  • Cada vez que se utilice o diariamente
  • Compruebe el sistema de interruptores de seguridad.
  • Compruebe que el limpiador de aire no tiene piezas sucias, sueltas o dañadas.
  • Compruebe el nivel de aceite del motor.
  • Limpie la rejilla de la entrada de aire.
  • Inspeccione las cuchillas
  • Compruebe que el deflector de hierba no está deteriorado..
  • Después de cada uso
  • Limpie la carcasa de corte.
  • Cada 25 horas
  • Limpie el elemento de gomaespuma del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Compruebe la presión de los neumáticos.
  • Compruebe que las correas no están desgastadas ni agrietadas.
  • Cada 100 horas
  • Sustituya el elemento de gomaespuma del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Revise el elemento de papel del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Cambie el aceite del motor(más a menudo en condiciones de mucho polvo o suciedad).
  • Cambie el filtro de aceite(más a menudo en condiciones de mucho polvo o suciedad).
  • Compruebe la(s) bujía(s).
  • Compruebe el filtro de combustible en línea.
  • Cada 200 horas
  • Cambie el elemento de papel del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Cambie la(s) bujía(s).
  • Cambie el filtro de combustible en línea.
  • Antes del almacenamiento
  • Cargue la batería y desconecte los cables.
  • Realice todos los procedimientos de mantenimiento arriba citados antes del almacenamiento
  • Pinte cualquier superficie desconchada.
  • Cuidado

    Si deja la llave en el interruptor de encendido, alguien podría arrancar el motor accidentalmente y causar lesiones graves a usted o a otras personas.

    Retire la llave del interruptor de encendido antes de realizar cualquier operación de mantenimiento.

    Procedimientos previos al mantenimiento

    Mantenimiento y almacenamiento seguros

    • Antes de reparar la máquina, haga lo siguiente:

      • Desengrane las transmisiones.

      • Accione el freno de estacionamiento.

      • Pare el motor y retire la llave.

      • Desconecte el cable de la bujía.

    • Aparque la máquina en una superficie nivelada.

    • Limpie la hierba y los residuos de la unidad de corte, las transmisiones, los silenciadores y el motor para prevenir incendios.

    • Limpie cualquier aceite o combustible derramado.

    • Deje que el motor se enfríe antes de almacenar la máquina.

    • No almacene la máquina o el combustible cerca de una llama, y no drene el combustible dentro de un edificio.

    • No permita que la máquina sea revisada o reparada por personal que no esté debidamente formado.

    • Utilice soportes fijos para apoyar la máquina o los componentes cuando sea necesario.

    • Alivie con cuidado la tensión de aquellos componentes que tengan energía almacenada.

    • Desconecte la batería o retire el cable de la bujía antes de efectuar reparaciones. Desconecte primero el terminal negativo y luego el positivo. Conecte primero el terminal positivo y luego el negativo.

    • Tenga cuidado al comprobar las cuchillas. Envuelva la(s) cuchilla(s) o lleve guantes gruesos, y extreme las precauciones al realizar tareas de mantenimiento. Cambie las cuchillas únicamente; no las enderece ni las suelde nunca.

    • Mantenga las manos y los pies alejados de las piezas en movimiento. Si es posible, no haga ajustes mientras el motor está funcionando.

    • Mantenga todas las piezas en buenas condiciones de funcionamiento, y todos los herrajes bien apretados, sobre todo los pernos de sujeción de las cuchillas. Sustituya cualquier pegatina desgastada o deteriorada.

    • No interfiera nunca con la funcionalidad prevista de un dispositivo de seguridad, ni reduzca la protección proporcionada por un dispositivo de seguridad. Compruebe regularmente que funcionan correctamente.

    • Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro. Las piezas de repuesto y accesorios de otros fabricantes podrían ser peligrosos, y su uso podría invalidar la garantía del producto.

    • Compruebe frecuentemente el funcionamiento del freno de estacionamiento. Ajústelos y realice el mantenimiento de los mismos cuando sea necesario.

    Retirada del faldón de la carcasa de corte

    Afloje los 2 pernos inferiores del faldón para acceder a la parte superior de la carcasa del cortacésped (Figura 42).

    g027794

    Note: Apriete siempre los pernos para conectar el faldón tras el mantenimiento.

    Mantenimiento del motor

    Advertencia

    El contacto con superficies calientes puede causar lesiones personales.

    Mantenga las manos, los pies, la cara, la ropa y otras partes del cuerpo alejados del tubo de escape y de otras superficies calientes.

    Seguridad del motor

    Pare el motor antes de comprobar el aceite o añadir aceite al cárter.

    Mantenimiento del limpiador de aire

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Compruebe que el limpiador de aire no tiene piezas sucias, sueltas o dañadas.
  • Note: Haga el mantenimiento del limpiador de aire con mayor frecuencia (después de pocas horas) si el entorno de trabajo tiene mucho polvo o arena.

    Cómo retirar los elementos

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas (TDF).

    2. Ponga el freno de estacionamiento, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Limpie alrededor de la tapa del limpiador de aire para evitar que la suciedad penetre en el motor y cause daños.

    4. Retire la tapa y gire el limpiador de aire para retirarlo del motor (Figura 43).

      g027800g027801
    5. Separe el elemento de gomaespuma del elemento de papel (Figura 44).

      g027802

    Mantenimiento del elemento de gomaespuma

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 25 horas
  • Limpie el elemento de gomaespuma del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Cada 100 horas
  • Sustituya el elemento de gomaespuma del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Lave el elemento de gomaespuma con agua y sustitúyalo si está dañado.

    Mantenimiento del elemento de papel

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 100 horas
  • Revise el elemento de papel del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
  • Cada 200 horas
  • Cambie el elemento de papel del limpiador de aire(más a menudo en condiciones de mucho polvo o suciedad).
    1. Golpee suavemente el elemento en una superficie plana para eliminar polvo y suciedad.

    2. Inspeccione el elemento por si estuviera roto, tuviera una película aceitosa o la junta estuviera dañada.

      Important: No limpie el elemento de papel con aire a presión o líquidos, como por ejemplo disolvente, gasolina o queroseno. Sustituya el elemento de papel si está dañado o si no puede ser limpiado a fondo.

    Mantenimiento del aceite de motor

    Tipo de aceite:Aceite detergente (servicio API SF, SG, SH, SJ o SL)

    Capacidad del cárter: con filtro, 2,4 L

    Viscosidad: Consulte la tabla siguiente.

    g029683

    Comprobación del nivel de aceite del motor

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Compruebe el nivel de aceite del motor.
  • Note: Compruebe el aceite con el motor frío.

    Advertencia

    El contacto con superficies calientes puede causar lesiones personales.

    Mantenga las manos, los pies, la cara, la ropa y otras partes del cuerpo alejados del tubo de escape y de otras superficies calientes.

    Important: Si llena el cárter del motor con demasiado o demasiado poco aceite y arranca el motor, puede dañar el motor.

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas, pare el motor, ponga el freno de estacionamiento y retire la llave.

    2. Asegúrese de que el motor está apagado, nivelado, y frío, y que el aceite ha tenido tiempo para drenarse al cárter.

    3. Para que no entre suciedad, recortes de hierba, etc., en el motor, limpie la zona alrededor del tapón de llenado/varilla de aceite antes de retirar éste (Figura 46).

    4. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    g193541

    Cómo cambiar el aceite de motor y el filtro de aceite

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Después de las primeras 5 horas
  • Cambie el aceite del motor.
  • Cada 100 horas
  • Cambie el aceite del motor(más a menudo en condiciones de mucho polvo o suciedad).
  • Cambie el filtro de aceite(más a menudo en condiciones de mucho polvo o suciedad).
  • Note: Cambie el filtro de aceite del motor con más frecuencia cuando se trabaja en condiciones de mucho polvo o arena.

    Note: Elimine el aceite usado en un centro de reciclaje.

    1. Aparque la máquina en una superficie nivelada para asegurarse de que el aceite se drene por completo.

    2. Desengrane la TDF y asegúrese de que el freno de estacionamiento está puesto.

    3. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    4. Drene el aceite del motor.

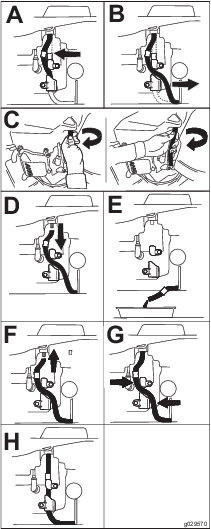

      g027799g029570
    5. Sustituya el filtro de aceite del motor (Figura 48).

      Note: Asegúrese de que la junta del filtro de aceite toca el motor, luego apriete 3/4 de vuelta más.

      g027477
    6. Vierta lentamente un 80% aproximadamente del aceite especificado por el tubo de llenado, luego añada lentamente el resto del aceite hasta que llegue a la marca Full (Lleno) (Figura 49).

      g193530

    Mantenimiento de la bujía

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 100 horas
  • Compruebe la(s) bujía(s).
  • Cada 200 horas
  • Cambie la(s) bujía(s).
  • Antes de instalar la bujía, asegúrese de que la distancia entre los electrodos central y lateral es correcta. Utilice una llave de bujías para desmontar e instalar la(s) bujía(s) y una galga de espesores/herramienta para electrodos para comprobar y ajustar el espacio entre los mismos. Instale una bujía nueva si es necesario.

    Tipo: Champion® RN9YC o NGK® BPR6ES

    Distancia entre electrodos: 0,76 mm

    Desmontaje de la bujía

    1. Desengrane la TDF y asegúrese de que el freno de estacionamiento está puesto.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

      g027478

      Note: Debido al hueco profundo que hay alrededor de la bujía, el método de limpieza más eficaz es eliminar la suciedad del hueco con aire comprimido. Es más fácil acceder a la bujía cuando se retira la carcasa del soplador para su limpieza.

    Inspección de la bujía

    Important: No limpie la(s) bujía(s). Cambie siempre la(s) bujía(s) si tiene(n): un revestimiento negro, los electrodos desgastados, una película aceitosa o grietas.

    Si se observa un color gris o marrón claro en el aislante, el motor está funcionando correctamente. Si el aislante aparece de color negro, significa que el limpiador de aire está sucio.

    Ajuste la distancia a 0,76 mm.

    g027479

    Instalación de la bujía

    Apriete la(s) bujía(s) a 25–30 N∙m.

    g027960

    Limpieza del sistema de refrigeración

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Limpie la rejilla de la entrada de aire.
  • Limpie la hierba y los residuos que hubiera en la rejilla de entrada de aire antes de cada uso.

    1. Desengrane el mando de control de las cuchillas y accione el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Retire el filtro de aire del motor.

    4. Retire la cubierta del motor.

    5. Para evitar que se introduzcan residuos en la entrada de aire, instale el filtro de aire en la base del filtro.

    6. Limpie los restos de hierba y los residuos de todas las piezas.

    7. Retire el filtro de aire e instale la cubierta del motor.

    8. Instale el filtro de aire.

    Mantenimiento del sistema de combustible

    Peligro

    En ciertas condiciones, el combustible es extremadamente inflamable y altamente explosivo. Un incendio o una explosión provocados por el combustible puede causarle quemaduras a usted y a otras personas así como daños materiales.

    • Realice cualquier tipo de mantenimiento relacionado con el sistema de combustible con el motor frío. Realice esta operación en un área abierta. Limpie cualquier combustible derramado.

    • No fume nunca mientras drena el combustible y manténgase alejado de llamas desnudas o de lugares donde una chispa pudiera inflamar los vapores de combustible.

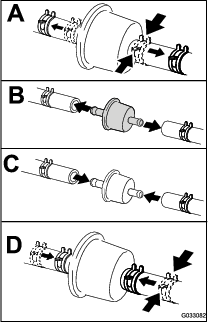

    Cambio del filtro de combustible en línea

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 100 horas
  • Compruebe el filtro de combustible en línea.
  • Cada 200 horas
  • Cambie el filtro de combustible en línea.
  • No instale nunca un filtro sucio que haya sido desmontado del tubo de combustible.

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Asegúrese de que el freno está puesto, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

      g027939g033082

    Mantenimiento del sistema eléctrico

    Seguridad del sistema eléctrico

    • Desconecte la batería antes de reparar la máquina. Desconecte primero el terminal negativo y luego el positivo. Conecte primero el terminal positivo y luego el negativo.

    • Cargue la batería en una zona abierta y bien ventilada, lejos de chispas y llamas. Desenchufe el cargador antes de conectar o desconectar la batería. Lleve ropa protectora y utilice herramientas aisladas.

    Advertencia

    Los bornes, terminales y otros accesorios de la batería contienen plomo y compuestos de plomo, productos químicos reconocidos por el Estado de California como causantes de cáncer y daños reproductivos. Lávese las manos después de manejar el material.

    Mantenimiento de la batería

    Cómo retirar la batería

    Advertencia

    Los bornes de la batería o una herramienta metálica podrían hacer cortocircuito si entran en contacto con los componentes metálicos de la máquina, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

    • Al retirar o colocar la batería, no deje que los bornes toquen ninguna parte metálica de la máquina.

    • No deje que las herramientas metálicas hagan cortocircuito entre los bornes de la batería y las partes metálicas de la máquina.

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Asegúrese de que el freno de estacionamiento está puesto, apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Afloje las 2 fijaciones en la tapa de la batería 1/4 de vuelta en sentido antihorario y retire la tapa de la batería (Figura 54).

      g190587
    4. Desconecte el cable negativo de tierra (negro) del borne de la batería (Figura 55).

      Note: Guarde todas las fijaciones.

      Advertencia

      Un enrutado incorrecto de los cables de la batería podría dañar la máquina y los cables, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales.

      • Desconecte siempre el cable negativo (negro) de la batería antes de desconectar el cable positivo (rojo).

      • Conecte siempre el cable positivo (rojo) de la batería antes de conectar el cable negativo (negro).

    5. Deslice hacia arriba la cubierta de goma del cable positivo (rojo).

    6. Desconecte el cable positivo (rojo) del borne de la batería (Figura 55).

      Note: Guarde todas las fijaciones.

    7. Retire la correa de sujeción de la batería (Figura 55) y levante la batería para retirarla de su bandeja.

      g188903

    Cómo cargar la batería

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Antes del almacenamiento
  • Cargue la batería y desconecte los cables.
    1. Retire la batería del chasis; consulte Cómo retirar la batería.

    2. Cargue la batería a un ritmo de 6 a 10 amperios durante 1 hora como mínimo.

      Note: No sobrecargue la batería.

    3. Cuando la batería esté completamente cargada, desconecte el cargador de la toma de electricidad, luego desconecte los cables del cargador de los bornes de la batería (Figura 56).

      g000538

    Instalación de la batería

    1. Coloque la batería en la bandeja (Figura 55).

    2. Usando las fijaciones que retiró anteriormente, conecte el cable positivo (rojo) al borne positivo (+) de la batería.

    3. Usando las fijaciones que retiró anteriormente, conecte el cable negativo al borne negativo (-) de la batería.

    4. Deslice la cubierta de goma roja sobre el borne positivo (rojo) de la batería.

    5. Fije la batería con la correa de sujeción (Figura 55).

    6. Instale la tapa de la batería presionando hacia abajo y apretando las 2 fijaciones en sentido horario (Figura 54).

    Mantenimiento de los fusibles

    El sistema eléctrico está protegido con fusibles. No requiere mantenimiento; no obstante, si se funde un fusible, compruebe que no hay avería ni cortocircuito en el componente/circuito.

    Tipo de fusible:

    • Principal —F1 (15 A, tipo chapa)

    • Circuito de carga—F2 (25 A, tipo chapa)

    Para sustituir el fusible principal (15 A), acceda a la abertura del lateral de la consola, extraiga el fusible e instale un fusible nuevo de 15 A (Figura 57).

    g190588

    Para sustituir el fusible de circuito de carga (25 A), localice el fusible a la izquierda de la batería, extraiga el fusible e instale un fusible nuevo de 25 A (Figura 58).

    g190588

    Mantenimiento del sistema de transmisión

    Comprobación de la presión de los neumáticos

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 25 horas
  • Compruebe la presión de los neumáticos.
  • Mantenga la presión especificada de los neumáticos delanteros y traseros. Una presión desigual en los neumáticos puede hacer que el corte sea desigual. Compruebe la presión en la válvula (Figura 59). Las lecturas de presión son más exactas cuando los neumáticos están fríos.

    Consulte la presión máxima recomendada por el fabricante, que figura en el flanco de los neumáticos de las ruedas giratorias.

    Infle los neumáticos de las ruedas giratorias delanteras a 1,03 bar.

    Infle los neumáticos de las ruedas motrices traseros a 90 kPa.

    g000554

    Mantenimiento del cortacésped

    Mantenimiento de las cuchillas de corte

    Para garantizar una calidad de corte superior, mantenga afiladas las cuchillas. Para que el afilado y la sustitución sean más cómodos, conserve un stock de cuchillas de repuesto.

    Seguridad de las cuchillas

    Una cuchilla desgastada o dañada puede romperse, y un trozo de la cuchilla podría ser arrojado hacia usted u otra persona, provocando lesiones personales graves o la muerte. Cualquier intento de reparar una cuchilla dañada puede anular la certificación de seguridad del producto.

    • Inspeccione periódicamente las cuchillas, para asegurarse de que no están desgastadas ni dañadas.

    • Tenga cuidado al comprobar las cuchillas. Envuelva las cuchillas o lleve guantes, y extreme las precauciones al manejar las cuchillas. Las cuchillas únicamente pueden ser cambiadas o afiladas; no las enderece ni las suelde nunca.

    • En máquinas con múltiples cuchillas, tenga cuidado puesto que girar una cuchilla puede hacer que giren otras cuchillas.

    Antes de inspeccionar o realizar mantenimiento en las cuchillas

    1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas (TDF) y ponga el freno de estacionamiento.

    2. Pare el motor, retire la llave y desconecte los cables de las bujías.

    Inspección de las cuchillas

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Inspeccione las cuchillas
    1. Inspeccione los filos de corte (Figura 60).

    2. Si los filos están romos o tienen muescas, retire la cuchilla y afílela; consulte Afilado de las cuchillas.

    3. Inspeccione las cuchillas, especialmente en la parte curva.

    4. Si observa fisuras, desgaste o la formación de una ranura en esta zona, instale de inmediato una cuchilla nueva (Figura 60).

      g006530

    Verificación de la rectilinealidad de las cuchillas

    Note: La máquina debe estar sobre una superficie nivelada para realizar el procedimiento siguiente.

    1. Eleve la carcasa del cortacésped a la posición más alta.

    2. Llevando guantes fuertemente acolchados u otro tipo de protección apropiada para las manos, gire la cuchilla a medir lentamente hasta una posición que permita medir eficazmente la distancia entre el filo de corte y la superficie nivelada en la que descansa la máquina (Figura 61).

      g014972
    3. Mida desde la punta de la cuchilla hasta la superficie plana (Figura 62).

      g014973
    4. Gire la misma cuchilla 180grados de manera que el otro extremo esté en la misma posición (Figura 63).

      g014974
    5. Mida desde la punta de la cuchilla hasta la superficie plana (Figura 64).

      Note: La diferencia no debe ser superior a 3 mm.

      g014973
      1. Si la diferencia entre A y B es de más de 3 mm, sustituya la cuchilla por una cuchilla nueva; consulte Cómo retirar las cuchillas y Cómo instalar las cuchillas.

        Note: Si se cambia una cuchilla doblada por una nueva y la dimensión obtenida sigue siendo de más de 3 mm, el eje de la cuchilla podría estar doblado. Póngase en contacto con su Distribuidor Autorizado Toro para que revise la máquina.

      2. Si la diferencia está dentro de los límites, pase a la cuchilla siguiente.

    6. Repita este procedimiento con cada cuchilla.

    Cómo retirar las cuchillas

    Las cuchillas deben cambiarse si golpean un objeto sólido, si están desequilibradas o si están dobladas. Para asegurar el mejor rendimiento y el cumplimiento continuo de las normas de seguridad de la máquina, utilice cuchillas de repuesto genuinas Toro. Las cuchillas de repuesto de otros fabricantes pueden hacer que se incumplan las normas de seguridad.

    1. Sujete el extremo de la cuchilla usando un trapo o un guante grueso.

    2. Retire del eje el perno de la cuchilla, la arandela curva y la cuchilla (Figura 65).

      g010341

    Afilado de las cuchillas

    1. Utilice una lima para afilar el filo de corte en ambos extremos de la cuchilla (Figura 66).

      Note: Mantenga el ángulo original.

      Note: La cuchilla permanece equilibrada si se retira la misma cantidad de material de ambos filos de corte.

      g000552
    2. Verifique el equilibrio de la cuchilla colocándola sobre un equilibrador de cuchillas (Figura 67).

      Note: Si la cuchilla se mantiene horizontal, está equilibrada y puede utilizarse.

      Note: Si la cuchilla no está equilibrada, rebaje algo el metal en la parte de la vela solamente (Figura 66).

      g000553
    3. Repita este procedimiento hasta que la cuchilla esté equilibrada.

    Cómo instalar las cuchillas

    1. Instale la cuchilla en el eje (Figura 65).

      Important: La parte curva de la cuchilla debe apuntar hacia arriba, hacia el interior del cortacésped para asegurar un corte correcto.

    2. Instale la arandela curva (con la copa hacia la cuchilla) y el perno de la cuchilla (Figura 65).

    3. Apriete el perno de la cuchilla a entre 135 y 150 N∙m.

      g004536

    Nivelación de la carcasa del cortacésped

    Compruebe que la carcasa del cortacésped está nivelada cada vez que instale la carcasa o cuando observe un corte desigual en el césped.

    Es necesario comprobar que las cuchillas no están dobladas antes de nivelar la carcasa; retire y sustituya cualquier cuchilla que esté doblada; consulte Verificación de la rectilinealidad de las cuchillas antes de continuar.

    Nivele la carcasa del cortacésped lateralmente antes de ajustarla longitudinalmente.

    Requisitos:

    Comprobación de la nivelación lateral

    Las cuchillas del cortacésped deben estar niveladas lateralmente. Verifique la nivelación lateral cada vez que instale el cortacésped, o cuando observe un corte desigual del césped.

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO, pare el motor, retire la llave, accione el freno de estacionamiento y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Gire cuidadosamente las cuchillas colocándolas perpendicularmente al sentido de avance de la máquina.

    4. Mida entre los bordes de corte exteriores y la superficie plana (Figura 69).

      Note: Si hay una diferencia de más de 5 mm entre ambas dimensiones, se requiere un ajuste; consulte Nivelación de la carcasa del cortacésped.

      g007202

    Comprobación de la inclinación longitudinal de las cuchillas

    Verifique la inclinación longitudinal de las cuchillas cada vez que instale el cortacésped. Si la parte delantera del cortacésped está más de 7,9 mm más baja que la parte trasera del cortacésped, ajuste la inclinación de las cuchillas siguiendo estas instrucciones:

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO, ponga el freno de estacionamiento, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Gire cuidadosamente las cuchillas colocándolas en el sentido de avance de la máquina (Figura 70).

    4. Mida entre la punta de la cuchilla delantera y la superficie plana y entre la punta de la cuchilla trasera y la superficie plana (Figura 70).

      Note: Si la punta de la cuchilla delantera no está entre 1,6 mm y 7,9 mm más baja que la punta de la cuchilla trasera, continúe con el procedimiento Nivelación de la carcasa del cortacésped.

      g007199

    Nivelación de la carcasa del cortacésped

    1. Ajuste los rodillos protectores del césped en los taladros superiores o retírelos completamente para este procedimiento; consulte Ajuste de los rodillos protectores del césped.

    2. Ponga la palanca de altura de corte en la posición de 76 mm; consulte Ajuste de la altura de corte.

    3. Coloque dos bloques de 6,6 cm de grosor debajo de cada lado del borde delantero de la carcasa, pero no debajo de los soportes de los rodillos protectores del césped (Figura 71).

    4. Coloque dos bloques de 7,3 cm de grosor debajo del borde trasero del faldón de la carcasa de corte, uno en cada lado de la carcasa de corte (Figura 71).

      g024428
    5. Afloje los pernos de ajuste en las cuatro esquinas, hasta que la carcasa quede bien asentada sobre los cuatro bloques (Figura 72).

      g024313
    6. Asegúrese de que las cuatro cadenas están tensadas (Figura 72).

    7. Apriete los cuatro pernos de ajuste (Figura 72).

    8. Asegúrese de que los bloques están ajustados debajo del faldón de la carcasa y que todos los pernos están bien apretados.

    9. Verifique la nivelación de la carcasa comprobando la nivelación lateral y la inclinación longitudinal de la cuchilla; repita el procedimiento de nivelación de la carcasa si es necesario.

    Retirada de la carcasa del cortacésped

    Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas, mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO, accione el freno de estacionamiento, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    Baje el cortacésped a la altura de corte más baja. Para completar la retirada, seleccione uno de los procedimientos siguientes, dependiendo de las dimensiones de la carcasa del cortacésped instalada.

    Preparación para retirar la carcasa del cortacésped

    1. Baje el cortacésped a la altura de corte de 76 mm.

    2. Afloje los 2 pernos inferiores que sujetan el faldón de la carcasa a la carcasa del cortacésped; consulte Retirada del faldón de la carcasa de corte.

    3. Retire la correa del cortacésped de la polea del motor; consulte Cómo cambiar la correa del cortacésped.

    Retirada de la carcasa del cortacésped

    1. Retire la chaveta y la arandela que sujetan el pasador de enganche al bastidor y a la carcasa; retire el pasador de enganche (Figura 73).

      g028276
    2. Levante la carcasa del cortacésped para aliviar la tensión de la misma.

    3. Retire las cadenas de los ganchos de los brazos de elevación de la carcasa (Figura 74).

      g024313
    4. Eleve la altura de corte a la posición de transporte.

    5. Retire la correa de la polea del embrague, en el motor.

    6. Retire el cortacésped de debajo de la máquina.

      Note: Guarde todas las piezas para instalaciones futuras.

    Instalación de la carcasa del cortacésped

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO, pare el motor, retire la llave, accione el freno de estacionamiento y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Deslice el cortacésped debajo de la máquina.

    4. Baje la palanca de ajuste de la altura de corte a la posición más baja.

    5. Coloque el pasador de altura de corte en la posición de bloqueo para la altura de corte más baja.

    6. Eleve la parte trasera de la carcasa del cortacésped y conecte las cadenas a los brazos de elevación traseros (Figura 74).

    7. Conecte las cadenas delanteras a los brazos de elevación delanteros (Figura 74).

    8. Instale el pasador de enganche largo por la pletina de suspensión y la carcasa.

    9. Sujete el perno de enganche con las chavetas y las arandelas que retiró anteriormente (Figura 73).

    10. Instale la correa del cortacésped sobre la polea del motor; consulte Cómo cambiar la correa del cortacésped.

    11. Apriete los 2 pernos inferiores que sujetan el faldón de la carcasa del cortacésped a la misma; consulte Retirada del faldón de la carcasa de corte.

    Cambio del deflector de hierba

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada vez que se utilice o diariamente
  • Compruebe que el deflector de hierba no está deteriorado..
  • Advertencia

    Si el hueco de descarga se deja destapado, el cortacésped podría arrojar objetos hacia usted o hacia otras personas y causar lesiones graves. También podría producirse un contacto con la cuchilla.

    No utilice nunca el cortacésped sin haber instalado una placa de mulching, un deflector de descarga o un sistema de recogida de hierba.

    Compruebe que el deflector de hierba no está deteriorado antes de cada uso. Sustituya cualquier pieza dañada antes de utilizar la máquina.

    1. Retire el pasador (Figura 75).

    2. Desenganche el muelle de la muesca del soporte del deflector, y retire la varilla de los soportes soldados de carcasa, el muelle y el deflector de descarga (Figura 75).

      g197127
    3. Retire el deflector de descarga dañado o desgastado.

    4. Coloque el nuevo deflector de descarga con los extremos de los soportes entre los soportes soldados de la carcasa, según se muestra en la Figura 76.

    5. Instale el muelle en el extremo recto de la varilla.

    6. Coloque el muelle en la varilla según se muestra, de manera que el extremo corto del muelle suba desde debajo de la varilla antes de la curva y pase por encima de la varilla después de la curva.

    7. Levante el extremo del muelle que tiene bucle y colóquelo en la muesca del soporte del deflector (Figura 76).

      g017618
    8. Fije el conjunto de varilla y muelle torciéndolo de manera que el extremo corto de la varilla se coloque detrás del soporte delantero que está soldado a la carcasa (Figura 76).

      Important: El muelle debe obligar al deflector de hierba a bajarse. Levante el deflector para verificar que baja a la posición de totalmente abatido.

    9. Instale el pasador (Figura 75).

    Mantenimiento de la correa del cortacésped

    Inspección de las correas

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Cada 25 horas
  • Compruebe que las correas no están desgastadas ni agrietadas.
  • Compruebe que las correas no tienen grietas, filos deshilachados, marcas de quemaduras u otros daños. Sustituya cualquier correa dañada.

    Cómo cambiar la correa del cortacésped

    Si hay chirridos cuando la correa está en movimiento, si las cuchillas patinan durante la siega, si los bordes están deshilachados, o si hay marcas de quemaduras o grietas, la correa del cortacésped está desgastada. Cambie la correa si observa cualquiera de estas condiciones.

    1. Desengrane el mando de control de las cuchillas (TDF), ponga las palancas de control de movimiento en la posición de BLOQUEO/PUNTO MUERTO y accione el freno de estacionamiento.

    2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Baje el cortacésped a la altura de corte de 76 mm.

    4. Retire el faldón de la carcasa del cortacésped; consulte Retirada del faldón de la carcasa de corte.

    5. En cada una de las cubiertas de la correa, afloje los 2 pernos pero no los retire.

    6. Deslice la cubierta hasta que esté libre de los pernos y retírelo tirando hacia arriba y hacia fuera.

    7. Retire la chapa de suelo para tener acceso a la polea tensora.

    8. Usando una herramienta para la retirada de muelles (Pieza Toro Nº 92-5771), retire el muelle tensor del espárrago de la carcasa para eliminar la tensión de la polea tensora (Figura 77).

      g028279
    9. Baje el cortacésped a la altura de corte más baja y coloque el pasador de altura de corte en la posición de bloqueo para la altura de corte más baja.

    10. Retire la correa de las poleas de la carcasa de corte y retire la correa existente.

    11. Pase la correa nueva alrededor de las poleas del cortacésped y de la polea del embrague, debajo del motor (Figura 77).

      Advertencia

      El muelle está tensado cuando está instalado, y puede causar lesiones personales.

      Tenga cuidado al retirar la correa.

    12. Usando una herramienta para la retirada de muelles (Pieza Toro Nº 92-5771), instale el muelle tensor sobre el espárrago de la carcasa y tense la polea tensora y la correa (Figura 77).

    13. Asegúrese de que la correa está correctamente asentada en todas las poleas.

    14. Para instalar las cubiertas de la correa, introduzca las pestañas de cada cubierta en las ranuras correspondientes del soporte de la carcasa, asegurándose de que se asientan bien.

    15. Baje la cubierta a la carcasa y deslice las muescas por debajo de los pernos aflojados hasta que queden asentadas.

    16. Apriete los pernos para sujetar la cubierta a la carcasa.

    17. Instale el faldón de la carcasa del cortacésped; consulte Retirada del faldón de la carcasa de corte.

    Limpieza

    Cómo lavar los bajos del cortacésped

    Intervalo de mantenimiento y servicioProcedimiento de mantenimiento
    Después de cada uso
  • Limpie la carcasa de corte.
  • Important: La máquina puede lavarse con un detergente suave y agua. No lave la máquina a presión. Evite el uso excesivo de agua, especialmente cerca del panel de control, debajo del asiento, y alrededor del motor, de las bombas hidráulicas y de los motores eléctricos.

    Lave los bajos del cortacésped después de cada uso para evitar la acumulación de hierba y así mejorar el picado de la hierba y la dispersión de los recortes.

    1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

    2. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO, accione el freno de estacionamiento, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

    3. Conecte el acoplamiento de la manguera al extremo del conector de lavado del cortacésped, y abra el grifo al máximo (Figura 78).

      Note: Aplique vaselina a la junta tórica del conector de lavado para facilitar la conexión del acoplamiento y proteger la junta.

      g017966
    4. Baje el cortacésped a la altura de corte más baja.

    5. Siéntese en el asiento y arranque el motor.

    6. Engrane el mando de control de las cuchillas y deje que funcione el cortacésped de uno a tres minutos.

    7. Desengrane el mando de control de las cuchillas, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.

    8. Cierre el grifo de agua y retire el acoplamiento del conector de lavado.

      Note: Si el cortacésped no queda limpio después de un lavado, mójelo bien y espere unos 30 minutos. Luego repita el proceso.

    9. Ponga el cortacésped en marcha de nuevo durante 1–3 minutos para eliminar el exceso de agua.

      Advertencia

      Un conector de lavado roto o no instalado podría exponerle a usted y a otras personas a objetos lanzados o a contacto con las cuchillas. El contacto con una cuchilla o con residuos lanzados puede causar lesiones o la muerte.

      • Sustituya el conector de lavado si está roto o si no está instalado inmediatamente, antes de volver a utilizar el cortacésped.

      • No coloque nunca las manos o los pies debajo del cortacésped o a través de aberturas en el cortacésped.

    Limpieza del sistema de suspensión

    Note: No limpie los conjuntos de amortiguador con agua a presión (Figura 79).

    g195820

    Eliminación de residuos

    El aceite de motor, las baterías, el fluido hidráulico y el refrigerante del motor son contaminantes medioambientales. Elimínelos de acuerdo con la normativa estatal y local.

    Almacenamiento

    Limpieza y almacenamiento

    1. Desengrane el mando de control de las cuchillas (TDF), accione el freno de estacionamiento, gire la llave de contacto a la posición de DESCONECTADO y retire la llave.

    2. Retire los recortes de hierba, la suciedad y la mugre de las piezas externas de toda la máquina, especialmente el motor y el sistema hidráulico. Limpie la suciedad y la broza de la parte exterior del alojamiento de las aletas de la culata de cilindros del motor y del soplador.

      Important: La máquina puede lavarse con un detergente suave y agua. No lave la máquina a presión. Evite el uso excesivo de agua, especialmente cerca del panel de control, el motor, las bombas hidráulicas y los motores eléctricos.

    3. Compruebe el funcionamiento del freno de estacionamiento; consulte Operación del freno de estacionamiento.

    4. Revise el limpiador de aire; consulte Mantenimiento del limpiador de aire.

    5. Cambie el aceite del cárter; consulte Cómo cambiar el aceite de motor y el filtro de aceite.

    6. Compruebe la presión de los neumáticos; consulte Comprobación de la presión de los neumáticos.

    7. Cargue la batería; consulte Cómo cargar la batería.

    8. Rasque cualquier acumulación importante de hierba y suciedad de los bajos del cortacésped, luego lávelo con una manguera de jardín.

      Note: Haga funcionar la máquina con el mando de control de las cuchillas (TDF) engranado y el motor en ralentí alto durante 2 a 5 minutos después del lavado.

    9. Compruebe la condición de las cuchillas; consulte Mantenimiento de las cuchillas de corte.

    10. Prepare la máquina para su almacenamiento cuando no la vaya a utilizar durante más de 30 días. Prepare la máquina para el almacenamiento de la manera siguiente:

      1. Agregue un estabilizador/acondicionador a base de petróleo al combustible del depósito. Siga las instrucciones de mezcla del fabricante del estabilizador. No use un estabilizador a base de alcohol (etanol o metanol).

        Note: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con combustible fresco y se utiliza en todo momento.

      2. Haga funcionar el motor para distribuir el combustible con acondicionador por todo el sistema de combustible (5 minutos).

      3. Pare el motor, deje que se enfríe y drene el depósito de combustible.

      4. Arranque el motor y hágalo funcionar hasta que se apague.

      5. Deseche el combustible adecuadamente. Recicle el combustible según la normativa local.

        Important: No guarde el combustible con estabilizador/acondicionador durante más de 90 días.

    11. Revise y apriete todos los pernos, tuercas y tornillos. Repare o sustituya cualquier pieza dañada.

    12. Pinte las superficies que estén arañadas o donde esté visible el metal. Puede adquirir la pintura en su Servicio Técnico Autorizado.

    13. Guarde la máquina en un garaje o almacén seco y limpio. Retire la llave de contacto y guárdela fuera del alcance de niños u otros usuarios no autorizados. Cubra la máquina para protegerla y para conservarla limpia.

    Solución de problemas

    ProblemPossible CauseCorrective Action
    El depósito de combustible muestra señales de hundimiento o la máquina muestra señales de quedarse frecuentemente sin combustible.
    1. El elemento de papel del limpiador de aire está atascado.
    1. Limpie el elemento de papel.
    El motor se sobrecalienta.
    1. La carga del motor es excesiva.
    2. El nivel de aceite en el cárter está bajo.
    3. Las aletas de refrigeración y los conductos de aire situados debajo del alojamiento del soplador del motor están obstruidos.
    4. El limpiador de aire está sucio.
    5. Hay suciedad, agua o combustible viejo en el sistema de combustible.
    1. Reduzca la velocidad sobre el terreno.
    2. Añada aceite al cárter.
    3. Elimine la obstrucción de las aletas de refrigeración y de los conductos de aire.
    4. Limpie o cambie el elemento del limpiador de aire.
    5. Póngase en contacto con el Servicio Técnico Autorizado.
    El motor de arranque no gira.
    1. Las palancas de control de movimiento no están en la posición de Bloqueo/punto muerto.
    2. El freno de estacionamiento está quitado.
    3. La batería está descargada.
    4. Las conexiones eléctricas están corroídas o sueltas.
    5. Un fusible esta fundido.
    6. Un relé o interruptor está dañado.
    1. Mueva las palancas de control de movimiento a la posición de Bloqueo/punto muerto.
    2. Accione el freno de estacionamiento.
    3. Cargue la batería.
    4. Verifique que hay buen contacto en las conexiones eléctricas.
    5. Cambie el fusible.
    6. Póngase en contacto con el Servicio Técnico Autorizado.
    El motor no arranca, arranca con dificultad, o no sigue funcionando.
    1. El depósito de combustible está vacío.
    2. El estárter no está cerrado.
    3. El limpiador de aire está sucio.
    4. Un cable de bujía está suelto o desconectado.
    5. La bujía está picada, sucia o la distancia entre los electrodos es incorrecta.
    6. El filtro de combustible está sucio.
    7. Hay suciedad, agua o combustible viejo en el sistema de combustible.
    8. Hay combustible incorrecto en el depósito de combustible.
    9. El nivel de aceite en el cárter está bajo.
    1. Llene el depósito de combustible.
    2. Mueva la palanca del estárter a Cerrado.
    3. Limpie o cambie el elemento del limpiador de aire.
    4. Instale el cable en la bujía.
    5. Instale una bujía nueva, con los electrodos a la distancia correcta.
    6. Cambie el filtro de combustible.
    7. Póngase en contacto con el Servicio Técnico Autorizado.
    8. Drene el depósito y rellene con combustible del tipo correcto.
    9. Añada aceite al cárter.
    El motor pierde potencia.
    1. La carga del motor es excesiva.
    2. El limpiador de aire está sucio.
    3. El nivel de aceite en el cárter está bajo.
    4. Las aletas de refrigeración y los conductos de aire situados debajo del alojamiento del soplador del motor están obstruidos.
    5. La bujía está picada, sucia o la distancia entre los electrodos es incorrecta.
    6. El orificio de ventilación del depósito de combustible está obstruido.
    7. El filtro de combustible está sucio.
    8. Hay suciedad, agua o combustible viejo en el sistema de combustible.
    9. Hay combustible incorrecto en el depósito de combustible.
    1. Reduzca la velocidad sobre el terreno.
    2. Limpie el elemento del limpiador de aire.
    3. Añada aceite al cárter.
    4. Elimine la obstrucción de las aletas de refrigeración y de los conductos de aire.
    5. Instale una bujía nueva, con los electrodos a la distancia correcta.
    6. Póngase en contacto con el Servicio Técnico Autorizado.
    7. Cambie el filtro de combustible.
    8. Póngase en contacto con el Servicio Técnico Autorizado.
    9. Drene el depósito y rellene con combustible del tipo correcto.
    No es posible conducir la máquina.
    1. Las válvulas de desvío están abiertas..
    2. Las correas de tracción están desgastadas, sueltas o rotas.
    3. Las correas de tracción se han salido de las poleas.
    4. La transmisión se ha averiado.
    1. Cierre las válvulas de remolcado.
    2. Póngase en contacto con el Servicio Técnico Autorizado.
    3. Póngase en contacto con el Servicio Técnico Autorizado.
    4. Póngase en contacto con el Servicio Técnico Autorizado.
    Hay una vibración anormal.
    1. Los pernos de montaje del motor están sueltos.
    2. La polea del motor, la polea tensora o la polea de las cuchillas está suelta.
    3. La polea del motor está dañada.
    4. La(s) cuchilla(s) de corte está(n) doblada(s) o desequilibrada(s).
    5. Uno de los pernos de montaje de las cuchillas está suelto.
    6. El eje de una cuchilla está doblado.
    1. Apriete los pernos de montaje del motor.
    2. Apriete la polea correspondiente.
    3. Póngase en contacto con el Servicio Técnico Autorizado.
    4. Instale cuchilla(s) nueva(s).
    5. Apriete el perno de montaje de la cuchilla.
    6. Póngase en contacto con el Servicio Técnico Autorizado.
    La altura de corte no es homogénea.
    1. La(s) cuchilla(s) no está(n) afilada(s).
    2. Una de la(s) cuchilla(s) de corte está(n) doblada(s).
    3. El cortacésped no está nivelado.
    4. Una rueda protectora del césped no está correctamente ajustada.
    5. Los bajos del cortacésped están sucios.
    6. La presión de los neumáticos es incorrecta.
    7. El eje de una cuchilla está doblado.
    1. Afile la(s) cuchilla(s).
    2. Instale cuchilla(s) nueva(s).
    3. Nivele el cortacésped lateral y longitudinalmente.
    4. Ajuste la altura de la rueda protectora del césped.
    5. Limpie los bajos del cortacésped.
    6. Ajuste la presión de los neumáticos.
    7. Póngase en contacto con el Servicio Técnico Autorizado.
    Las cuchillas no giran.
    1. La correa de transmisión está desgastada, suelta o rota.
    2. La correa de transmisión se ha salido de la polea.
    3. El mando de la toma de fuerza (TDF) o el embrague de la TDF está defectuoso.
    4. La correa del cortacésped está desgastada, suelta o rota.
    1. Instale una nueva correa de transmisión.
    2. Instale la correa de transmisión y verifique la posición correcta de los ejes de ajuste y de las guías de la correa.
    3. Póngase en contacto con el Servicio Técnico Autorizado.
    4. Instale una nueva correa de cortacésped.

    Esquemas

    Diagrama de cableado

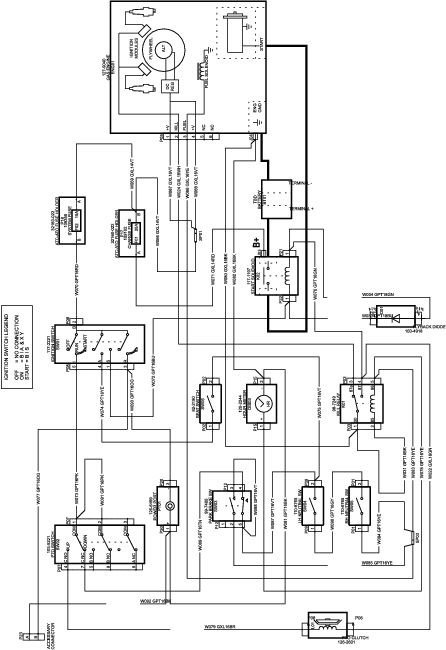

    g203461
