El sistema de fumigacin GeoLink ™ es un accesorio para un vehculo de fumigacin del csped, y est diseado para ser usado por operadores profesionales contratados en aplicaciones comerciales. Est diseado principalmente para fumigar en csped bien mantenido en parques, campos de golf, campos deportivos y zonas verdes comerciales
Puede ponerse en contacto con Toro directamente en www.Toro.com si desea materiales de formacin y seguridad o informacin sobre accesorios, para localizar un distribuidor o para registrar su producto.
Las sustancias qumicas utilizadas en el sistema de fumigacin pueden ser peligrosas y txicas para usted y para otras personas, animales, plantas, suelos y otros elementos.
Lea cuidadosamente y observe las indicaciones de todas las etiquetas de advertencia y Fichas de Datos de Seguridad de Materiales (FDSM) respecto a todos los productos qumicos utilizados, y protjase siguiendo las instrucciones del fabricante de los mismos. Por ejemplo, utilice Equipos de Proteccin Individual (EPI) incluyendo proteccin para la cara y los ojos, guantes y otros equipos para prevenir el contacto con un producto qumico.
Puede haber ms de un producto qumico; debe evaluarse la informacin sobre cada uno de los productos.
Niguese a utilizar o trabajar con el fumigador si esta informacin no est disponible!
Antes de trabajar con un sistema de fumigacin, asegrese de que el sistema ha sido sometido a un triple enjuague y neutralizacin con arreglo a las recomendaciones de los fabricantes de los productos qumicos, y que todas las vlvulas han sido abiertas y cerradas 3 veces.
Compruebe que hay un suministro adecuado de agua limpia y jabn en las inmediaciones, y lvese inmediatamente para eliminar cualquier producto qumico que entre en contacto con usted.
Limpie el fumigador; consulte Limpieza del fumigador, en el Manual del operador de la mquina.
Important: Vace completamente el depsito de fumigacin antes de instalar el Kit de acabado del Sistema de fumigacin GeoLink.
Si la mquina tiene el Kit de enjuague del depsito opcional, haga lo siguiente:
Bombee el agua del depsito de enjuague al depsito de fumigacin; consulte Uso del kit de enjuague en las Instrucciones de instalacin del Kit de enjuague del depsito.
Drene el agua del depsito de fumigacin; consulte Limpieza del fumigador, en el Manual del operador de la mquina.
Extienda las secciones de fumigacin izquierda y derecha a la posicin horizontal.
Aparque la mquina en una superficie nivelada, ponga el freno de estacionamiento, apague el motor y retire la llave; consulte el Manual del operador.
Important: Aparque la mquina en una superficie nivelada antes de instalar el kit GeoLink.
Gire el INTERRUPTOR DE ENCENDIDO a la posicin de DESCONECTADO y retire la llave; consulte el Manual del operador.
Desenganche el asiento empujando hacia atrs la palanca de enganche del asiento (Figure 1).
Gire el asiento y la chapa del asiento hacia delante, hasta que el extremo de la varilla de sujecin est en la parte inferior de la ranura del soporte (Figure 1).
Retire el perno y la tuerca que fijan el terminal del cable negativo de la batera al borne negativo de la batera.
Las chispas elctricas podran hacer explotar los gases de la batera, causando lesiones personales.
Un enrutado incorrecto de los cables de la batera podra daar el fumigador y los cables y producir chispas.
Desconecte siempre el cable negativo (negro) de la batera antes de desconectar el cable positivo (rojo).
Conecte siempre el cable positivo (rojo) de la batera antes de conectar el cable negativo (negro).
Los bornes de la batera o una herramienta metlica podran hacer cortocircuito si entran en contacto con los componentes metlicos del fumigador y provocan chispas.
Al retirar o colocar la batera, no deje que los terminales toquen ninguna parte metlica del fumigador.
No deje que las herramientas metlicas hagan cortocircuito entre los bornes de la batera y las partes metlicas del fumigador.
Coloque siempre la correa de la batera para proteger y fijar la batera.
Deslice hacia atrs el capuchn aislante y retire el perno y la tuerca que fijan el terminal del cable positivo de la batera al borne positivo de la batera (Figure 2).
Note: Asegrese de que los terminales de los cables de la batera no tocan los bornes de la batera.
Deje que el motor se enfre por completo.
Desconecte el conector hembra de 2 vas del arns de cables de la mquina que est conectado al conector del interruptor del asiento (Figure 3).
Retire la chaveta que sujeta la varilla de sujecin al soporte en la parte inferior de la chapa del asiento (Figure 4).
Retire las 2 chavetas que fijan el soporte de pivote de la chapa del asiento a los soportes del chasis (Figure 5).
Retire los 2 pasadores de giro que sujetan el asiento y la chapa del asiento al chasis (Figure 5).
Levante el asiento y la chapa del asiento y retrelos de la mquina (Figure 6).
Gire hacia arriba las palancas de los cierres del panel de acceso del motor (Figure 7).
Levante el panel de acceso del motor y retrelo de la mquina (Figure 7).
Retire las 2 grapas que sujetan el guardabarros delantero izquierdo al perfil inferior del ROPS (Figure 8).
Note: Deseche las grapas que retir.
Retire los 3 pernos (5/16" x 1") y 3 arandelas (5/16") que sujetan el guardabarros al bastidor de la mquina (Figure 9).
Retire el guardabarros de la mquina.
Note: Deseche las grapas que retir.; guarde el guardabarros, los pernos y las arandelas para su instalacin en Instalacin de los guardabarros delanteros.
Retire las 6 grapas y 5 arandelas (9/16" x ") que sujetan el panel interior del guardabarros al bastidor de la mquina (Figure 10).
Retire el panel interior del guardabarros de la mquina (Figure 11).
Note: Deseche las grapas que retir.
Repita los pasos 1 a 5 con el guardabarros y el panel interior del guardabarros del otro lado de la mquina.
Desconecte los 2 conectores hembra de 2 vas del arns de cables de la mquina de los conectores de 2 pines de los faros derecho e izquierdo (Figure 12).
Retire las 9 grapas que sujetan el cap al salpicadero y al bastidor de la mquina (Figure 13).
Note: Guarde las grapas para su instalacin en Instalacin del cap.
Retire el cap de la mquina (Figure 13).
Note: Deseche las grapas que retir.
Piezas necesarias en este paso:
| Conjunto de tubo—Pieza Toro N 114–9553 | 2 |
| Brida | 8 |
En el panel de conexiones del compresor del kit de marcador de espuma, coloque una brida alrededor de los tubos transparente y azul de la seccin de fumigacin derecha (Figure 14).
Presione hacia dentro el anillo de bloqueo (Figure 15).
Desconecte el tubo del acoplamiento (Figure 15).
Repita los pasos 2 y 3 con los otros 3 tubos de las secciones de fumigacin.
En el panel de conexiones del compresor del kit de marcador de espuma, coloque una brida alrededor de los tubos transparente y azul de la seccin de fumigacin derecha (Figure 16).
Afloje las tuercas del compresin de los 2 tubos azules y los 2 tubos transparentes de las boquillas de espuma en las secciones de fumigacin izquierda y derecha (Figure 16).
Retire los 4 tubos de los acoplamientos de compresin de las secciones de fumigacin (Figure 16).
En la seccin de fumigacin exterior, utilice un trozo de cinta para marcar los tubos de lquido y aire izquierdos de la seccin de fumigacin izquierda y los tubos de lquido y aire derechos de la seccin de fumigacin derecha.
Mueva los tubos de las boquillas de espuma de las secciones de fumigacin izquierda y derecha hacia atrs, a travs de la abrazadera en R situada cerca del punto de giro de la seccin de fumigacin (Figure 17).
Si su mquina tiene instalado el Kit de extensin de brazo central, sujete provisionalmente el extremo libre de los tubos de lquido y aire a la seccin de fumigacin exterior, y haga caso omiso de los procedimientos de Preparacin de los conjuntos de tubos nuevos para las boquillas del marcador de espuma y Instalacin del conjunto de tubos nuevo.
Retire las bridas que sujetan los tubos de lquido y aire del kit de marcador de espuma a la seccin de fumigacin exterior (Figure 18).
En el marcador de espuma , afloje la tuerca de compresin que sujeta el tubo azul (agua) al acoplamiento de compresin azul de la boquilla del marcador de espuma (Figure 19).
Afloje la tuerca de compresin que sujeta el tubo transparente (aire) al acoplamiento de compresin blanco de la boquilla del marcador de espuma (Figure 19).
Retire los tubos de lquido y aire de la mquina.
Retire las tuercas de compresin de los extremos de los tubos (Figure 19).
Note: Guarde las tuercas de compresin para su instalacin en el paso 1 de Instalacin del conjunto de tubos nuevo.
Alinee los tubos de lquido y aire antiguos (Figure 20) con el conjunto de tubos nuevo (Pieza Toro N 114–9553).
Utilice un trozo de cinta para marcar la longitud de los tubos de lquido y aire antiguos en el conjunto de tubos nuevo.
En el conjunto de tubos nuevo, aada 26 cm a partir de la marca que hizo en el paso 7, marque el conjunto de tubos y corte y los tubos en la 2 marca (la ms larga) (Figure 20).
Si los tubos de lquido y aire antiguos estn marcados con una brida, marque el conjunto de tubos nuevo con una brida; de lo contrario, vaya al paso 10.
Note: Ya no necesitar los tubos de lquido y aire antiguos.
Retire de 77 a 102 mm de la funda en cada extremo del conjunto de tubos (Figure 20).
Repita los pasos 1 a 10 con los tubos de lquido y aire en el otro lado de la mquina.
Coloque la tuerca de compresin azul sobre los extremos del tubo azul, y coloque la tuerca de compresin blanca sobre el tubo transparente (Figure 21).
Alinee el extremo del tubo transparente con tuerca de compresin blanca al acoplamiento blanco de la boquilla del marcador de espuma, y apriete la tuerca de compresin a mano (Figure 21).
Alinee el extremo del tubo azul con tuerca de compresin azul con el acoplamiento azul de la boquilla del marcador de espuma, y apriete la tuerca de compresin a mano (Figure 21).
Enrute el conjunto de tubos por el lado trasero del tubo de sujecin superior de la seccin de fumigacin exterior, segn se muestra en Figure 22.
Important: Si el conjunto de tubos se instala en el lado incorrecto del tubo de sujecin superior, los tubos quedarn atrapados entre el soporte y la seccin de fumigacin exterior cuando los brazos estn en la posicin de transporte.
Sujete el conjunto de tubos al orificio del soporte de la boquilla con una brida, segn se muestra en Figure 23.
Sujete el conjunto de tubos a la seccin de fumigacin exterior con bridas, segn se muestra en Figure 22.
Sujete provisionalmente el extremo libre del conjunto de tubos a la seccin de fumigacin exterior.
Repita los pasos 1 a 6 con el conjunto de tubos del otro lado de la mquina.
Desconecte el conector de 3 pines del arns de cables del kit de nivelacin del Ultra Sonic Boom del conector hembra de 3 vas del arns de cables de la mquina (Figure 24).
Repita el paso 1 con el conector de 3 pines del arns de cables del Ultra Sonic Boom del otro lado de la mquina.
Sujetando la cubierta de la seccin central (11 boquillas), retire los 4 pernos con arandela prensada (5/16" x 1") y las 2 pletinas de sujecin que fijan la cubierta al soporte de la cubierta (Figure 25).
Retire la cubierta de la seccin central de la mquina (Figure 26).
Note: Guarde la cubierta, las pletinas de sujecin y los pernos con arandela prensada para su instalacin en los pasos 1 y 2 de Instalacin de la cubierta de la seccin central.
Note: Si la mquina est equipada con un kit opcional de pistola de fumigacin, consulte Desconexin del tubo del sensor de presin y la manguera de suministro.
Presione el anillo del acoplamiento del tubo en el tapn extremo de la vlvula de seccin del brazo derecha (Figure 27).
Tire del tubo del sensor de presin del indicador del salpicadero para sacarlo del acoplamiento del tubo (Figure 27).
Presione el anillo del acoplamiento del tubo en el codo de 90° de la vlvula de seccin de brazo derecha (Figure 28).
Tire del tubo del sensor de presin del indicador del salpicadero para sacarlo del acoplamiento del tubo (Figure 28).
Note: No retire el codo de 90° de la vlvula de cierre para la manguera de suministro del carrete de manguera de la brida de la vlvula de seccin de brazo derecha.
Desconecte los conectores hembra de 3 vas marcados LEFT SPRAY VALVE, CENTER SPRAY VALVE y RIGHT SPRAY VALVE del arns de cables de la mquina de los conectores de 3 pines de los actuadores de las 3 vlvulas de fumigacin (Figure 29).
Desconecte el conector hembra de 4 vas del arns de cables de la mquina marcado RATE VALVE del conector de 4 pines del actuador de la vlvula de caudal (Figure 30).
Desconecte el conector hembra de 3 vas del arns de cables de la mquina marcado MASTER SPRAY VALVE del conector de 3 pines del actuador de la vlvula de fumigacin maestra (Figure 30).
Piezas necesarias en este paso:
| Brida | 1 |
| Tapn del interruptor | 1 |
Retire los 4 tornillos con arandela prensada (" x ") que sujetan el panel de 3 interruptores a la consola de control (Figure 31).
Apriete las pestaas de bloqueo del interruptor de control de caudal, y saque el interruptor del panel de 3 interruptores (Figure 32).
Desconecte el conector hembra de 8 vas del arns de cables de la mquina (marcado Rate Switch) del conector de 8 pines del interruptor (Figure 31).
Note: Ya no necesitar el interruptor de caudal que retir de la mquina.
Enrute la rama del arns delantero del interruptor de caudal por el hueco del panel de 3 interruptores, y sujete la rama del arns contra una rama de cables adyacente con una brida.
Monte el panel de 3 interruptores en la consola de control (Figure 32) con los 4 tornillos con arandela prensada (" x ") que retir en el paso 1.
Alinee el tapn del interruptor con el orificio del panel de 3 interruptores de donde retir el interruptor de caudal (Figure 31).
Inserte el tapn del interruptor en el panel de 3 interruptores hasta que el tapn encaje firmemente en el panel (Figure 31).
En la seccin de fumigacin exterior, retire la abrazadera que sujeta la manguera de la seccin de fumigacin al acoplamiento en T dentado (Figure 33).
Retire la manguera del acoplamiento en T (Figure 33).
Retire el extremo libre de la manguera de la abrazadera en R (Figure 33).
Repita los pasos 1 a 3 con la manguera de suministro de la otra seccin de fumigacin exterior.
Debajo de la seccin de fumigacin central, retire la abrazadera que sujeta la manguera de suministro de la seccin de fumigacin central al acoplamiento en T dentado (Figure 34).
Retire las horquillas de retencin que sujetan los acoplamientos rpidos de las mangueras de suministro izquierda, central y derecha de los acoplamientos rpidos de las vlvulas de seccin (Figure 35).
Note: Guarde las horquillas de retencin para su instalacin en Conexin de las mangueras a las vlvulas de boquillas 7 a 10.
Retire las mangueras de suministro de las secciones izquierda, central y derecha de los acoplamientos rpidos de las vlvulas de seccin de fumigacin, y retire las mangueras de la mquina (Figure 35).
Note: Ya no necesitar las mangueras de suministro de las secciones izquierda, central y derecha.

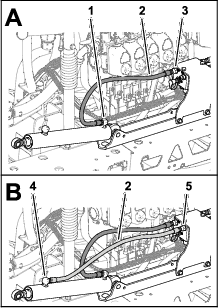

Retire las mangueras de los orificios de extensin de los cilindros de elevacin derecho e izquierdo (Figure 37).
Retire las mangueras de los orificios C2 y C4 del distribuidor de los cilindros de elevacin (Figure 37).
Retire las mangueras de los orificios de retraccin de los cilindros de elevacin derecho e izquierdo (Figure 37).
Retire las mangueras de los orificios C1 y C3 del distribuidor de los cilindros de elevacin (Figure 37).
Note: Ya no necesitar las mangueras.
Capacidad del equipo de izado: 91 kg
Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire; se utilizarn esas fijaciones para instalar la extensin del brazo central.
Utilice un equipo de izado de la capacidad especificada para sujetar la seccin de fumigacin exterior.
Retire el pasador y la chaveta que sujetan el extremo de la varilla del cilindro de elevacin al soporte de giro (Figure 38).
Note: Guarde el pasador y la chaveta para su instalacin en Montaje de los cilindros de elevacin.
Retire la contratuerca con arandela prensada (5/16") y el perno con arandela prensada (5/16" x ") que sujeta el pasador de giro al soporte de los cilindros (Figure 39).
Retire el pasador de giro y el cilindro de elevacin de la mquina (Figure 39).
Realice los pasos descritos en Retirada de las secciones de fumigacin exteriores.
Capacidad del equipo de izado: 91 kg
Note: Si la mquina est equipada con el Kit opcional de brazos cubiertos, deje las cubiertas instaladas en las secciones de fumigacin exteriores.
El izado de maquinas y accesorios pesados de forma incorrecta podra causar lesiones graves o incluso la muerte.
Para levantar mquinas y accesorios pesados, utilice equipos de izado, como cadenas y correas, con capacidad suficiente para sostener el peso del equipo.
Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire; se utilizarn esas fijaciones para instalar la extensin del brazo central.
Retire el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que sujetan el pasador de giro al soporte de giro (Figure 40).
Retire el pasador de giro del soporte de giro de la seccin de fumigacin central y del acoplamiento de giro de la seccin de fumigacin exterior (Figure 40).
Note: Guarde el perno con arandela prensada, la tuerca con arandela prensada y el pasador de giro para su instalacin en Instalacin de las secciones de fumigacin exteriores.
Separe la seccin de fumigacin exterior de la seccin de fumigacin central y retire la seccin exterior de la mquina (Figure 40).
Retire los dos casquillos con brida de nylon del acoplamiento de giro de la seccin de fumigacin exterior (Figure 40).
Note: Deseche los casquillos.
Repita los pasos 1 a 3 de Retirada de los cilindros de elevacin con la seccin de fumigacin exterior en el otro lado de la mquina.
Repita los pasos 1 a 4 de esta seccin con la seccin de fumigacin exterior del otro lado de la mquina.
Retire el distribuidor de elevacin del soporte de los cilindros como se indica a continuacin:
Mquinas sin el kit opcional de nivelacin del Ultra Sonic Boom: retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del distribuidor de elevacin al soporte de los cilindros, y separe el distribuidor y su soporte del soporte de los cilindros (Figure 41).
Mquinas con el kit opcional de nivelacin del Ultra Sonic Boom: Retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del distribuidor de elevacin y el soporte del controlador TEC al soporte de los cilindros, y separe el distribuidor y su soporte del soporte de los cilindros (Figure 42).
Sujete el distribuidor de elevacin al soporte de las vlvulas de fumigacin con un trozo de cuerda.
Note: Guarde el soporte y el distribuidor de elevacin, los pernos y las tuercas para su instalacin en Montaje del distribuidor de los cilindros de elevacin en el soporte de los cilindros.
Capacidad del equipo de izado: 41 kg
Si la mquina est equipada con el Kit opcional de brazos cubiertos, retire la cubierta de las secciones de fumigacin centrales.
Sujete la seccin de fumigacin central con un equipo de izado de la capacidad especificada (Figure 43).
Utilice un trozo de cinta para marcar los orificios donde los 4 pernos con arandela prensada (" x 1") y las 4 tuercas con arandela prensada (") sujetan los soportes de la seccin de fumigacin central a la placa de montaje de la mquina (Figure 44).
Retire los 4 pernos con arandela prensada (" x 1") y las 4 tuercas con arandela prensada (") que sujetan los soportes de la seccin de fumigacin central a la placa del bastidor de la mquina, y retire la seccin de fumigacin central de la mquina (Figure 45).
Note: Guarde los pernos y las contratuercas para la instalacin de la nueva seccin de fumigacin central.
Piezas necesarias en este paso:
| Perno con arandela prensada (3/8"x1") | 2 |
| Contratuercas con arandela prensada (3/8") | 2 |
| Extensin del brazo central | 1 |
| Soporte de los cilindros (ancho) | 1 |
| Pletina de unin (ancha) | 1 |
| Perno de cuello cuadrado ("x 1") | 4 |
| Contratuerca con arandela prensada (") | 4 |
En la seccin de fumigacin central, retire la contratuerca con arandela prensada que sujeta la boquilla de fumigacin al soporte de la boquilla (Figure 46 y Figure 47).
Note: Guarde la contratuerca para su instalacin en el paso 6 de Instalacin de las boquillas de fumigacin y las mangueras en la seccin de fumigacin central.
Retire el tornillo de acero inoxidable (N 12 x 1") que sujeta la mitad superior de la abrazadera y el conector de manguera de dentado simple o doble (") al cuerpo de la boquilla de fumigacin, y separe el conector de manguera dentado y la manguera de la boquilla (Figure 48).
Note: El perno de cabeza hexagonal (5/16" x "—acero inoxidable) se separar de la mitad superior de la abrazadera al abrirse la abrazadera; guarde el perno para la instalacin.
Retire la boquilla de la seccin de fumigacin central (Figure 46 y Figure 47).
Repita los pasos 1 a 2 con las otras 2 boquillas de fumigacin.
Note: Guarde las boquillas de fumigacin, los tornillos de acero inoxidable y los pernos de cabeza hexagonal para su instalacin en el paso 6 y 7 de Montaje de las boquillas de fumigacin y las mangueras de la seccin de fumigacin central.
Retire las mangueras (" D.I.), los conectores dentados, las abrazaderas y el acoplamiento en T dentado de la seccin de fumigacin central (Figure 46).
Note: Ya no necesitar la manguera, los conectores, las abrazaderas y el acoplamiento en T.
Capacidad del equipo de izado: 41 kg
Sujete la seccin de fumigacin central con un equipo de izado de la capacidad especificada.
Retire los 2 pernos con arandela prensada (3/8"" x 1") y las 2 contratuercas con arandela prensada (3/8") que sujetan el soporte a la seccin de fumigacin central, y retire el soporte (Figure 49).
Retire los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas con arandela prensada (3/8") que sujetan el otro soporte a la seccin de fumigacin central, y retire el soporte (Figure 49).
Note: Guarde los soportes, los pernos y las contratuercas para la instalacin en los pasos 3 y 4 de Montaje de los soportes en la seccin de fumigacin central.
Retire los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas (3/8") que sujetan las pestaas verticales de los perfiles izquierdo y derecho del travesao (Figure 50).
Retire los 2 pernos con arandela prensada (" x 1") y las 2 contratuercas (") que sujetan el soporte de los cilindros estrecho, los perfiles izquierdo y derecho del travesao y la pletina de unin estrecha (Figure 51).
Note: Guarde los pernos con arandela prensada, los pernos de cuello cuadrado y las contratuercas para su instalacin en los pasos 2 y 7 de Instalacin de la extensin del brazo central. Ya no necesitar el soporte de los cilindros estrecho y la pletina de unin estrecha.
Separe los perfiles izquierdo y derecho del travesao.
Alinee los orificios de las pestaas verticales de la extensin del brazo central con los orificios del perfil del travesao (Figure 52).
Sujete provisionalmente la extensin del brazo central al perfil del travesao (Figure 52) con los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas con arandela prensada (3/8") que retir en el paso 1 de Separacin de los perfiles de la seccin de fumigacin central.
Alinee los orificios de las pestaas verticales de la extensin del brazo central con los orificios del otro perfil del travesao (Figure 52).
Ensamble provisionalmente la extensin del brazo central al otro perfil del travesao (Figure 52) con los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas con arandela prensada (3/8") del kit de acabado del sistema de fumigacin GeoLink (Figure 52).
Alinee los orificios del soporte de los cilindros con los orificios situados en la lnea central del perfil del travesao y de la extensin del brazo central. (Figure 53)
Inserte la pletina de unin en el perfil del travesao y alinee el orificio de la pletina con los orificios situados en la lnea central de los perfiles y de la extensin del brazo (Figure 53).
Ensamble el soporte de los cilindros, los perfiles, la extensin del brazo central y la pletina de unin con los 2 pernos de cuello cuadrado (" x 1") y las 2 contratuercas con arandela prensada (") que retir en el paso 2 de Separacin de los perfiles de la seccin de fumigacin central, y los 4 pernos de cuello cuadrado (" x 1") y 4 contratuercas con arandela prensada (") del kit de acabado del sistema de fumigacin GeoLink (Figure 53).
Apriete los pernos con arandela prensada y las contratuercas con arandela prensada de 3/8" a 37–45 N∙m.
Apriete las contratuercas con arandela prensada de " a 91–113 N∙m.
Piezas necesarias en este paso:
| Boquilla de fumigacin | 2 |
| Manguera (vlvula de fumigacin 5 o 6) | 2 |
| Contratuerca con arandela prensada (5/16") | 2 |
Capacidad del equipo de izado: 55 kg
Sujete la seccin de fumigacin central con un equipo de izado de la capacidad especificada.
Alinee los orificios del soporte derecho con los orificios del perfil derecho, segn se muestra en Figure 54.
Monte el soporte derecho en el perfil derecho del travesao (Figure 54) con los 2 pernos con arandela prensada (3/8" x 1") y las 2 contratuercas con arandela prensada (3/8") que retir en los pasos 2 y 3 de Retirada de los soportes de la seccin de fumigacin central.
Repita los pasos 2 y 3 con el soporte izquierdo en el perfil izquierdo del travesao (Figure 54).
Apriete los pernos con arandela prensada y las tuercas con arandela prensada a 37–45 N∙m.
Utilizando un equipo de izado, eleve la nueva seccin de fumigacin central a una altura de trabajo cmoda.
Trabajando con la boquilla de fumigacin 2 que viene con el kit de acabado del sistema de fumigacin GeoLink, retire el tornillo de acero inoxidable que fija la mitad superior de la abrazadera a la base (Figure 55).
Localice el orificio en el lateral del conector de manguera de dentado simple, al final de la manguera de 25 cm (vlvula de fumigacin 5 o 6) de la seccin de fumigacin central (Figure 55 y Figure 56).
Alinee el tubo de transferencia del soporte de una boquilla de fumigacin (Figure 55) con el orificio del lateral del conector de manguera de dentado simple (13 mm).
Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigacin (Figure 55) con el tornillo de acero inoxidable (N 12 x 1-"); apriete el tornillo de acero inoxidable a entre 14 y 18 N∙m.
Important: No apriete el tornillo de acero inoxidable ms de la especificacin del par de apriete en el paso 5.
Note: Asegrese de que el perno de cabeza hexagonal (5/16" x ") est asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.
Trabajando con la boquilla de fumigacin, el perno de cabeza hexagonal, y el tornillo de acero inoxidable que retir en los pasos 1 y 2 de Retirada de las boquillas de fumigacin, repita los pasos 3 a 5 con el conector de manguera de dentado simple (Figure 55 y Figure 56) del otro extremo de la manguera de 25 cm.
Trabajando con las 2 boquillas de fumigacin que retir en el paso 4 de Retirada de las boquillas de fumigacin, repita los pasos 3 a 5 con los conectores de manguera de dentado simple del otro conjunto de mangueras (vlvula de fumigacin 5 o 6) de la seccin de fumigacin central (Figure 55 y Figure 56).
Enrute la manguera de 13 mm y el conjunto de la boquilla entre los tirantes del perfil exterior (Figure 57).
Enrute la manguera y la boquilla por encima del tirante y hacia fuera hasta llegar al soporte de la boquilla exterior (Figure 57).
Alinee el perno de cabeza hexagonal (5/16" x ") de la boquilla de fumigacin con el orificio del soporte de la boquilla, y sujete provisionalmente la boquilla al soporte con una contratuerca con arandela prensada (5/16") del Kit de acabado del sistema de fumigacin GeoLink (Figure 58).
Enrute la otra manguera de 13 mm y el conjunto de la boquilla entre los tirantes del perfil exterior (Figure 57).
Enrute la manguera y la boquilla por encima del tirante y hacia dentro hasta llegar al soporte de la boquilla interior (Figure 57).
Alinee el perno de cabeza hexagonal (5/16" x ") de la boquilla de fumigacin con el orificio del soporte de la boquilla (Figure 58), y sujete provisionalmente la boquilla al soporte con una de las contratuercas con arandela prensada (5/16") que retir en los pasos 1 y 4 de Retirada de las boquillas de fumigacin.
Apriete la contratuerca con arandela prensada a 1978 – 2542 Ncm.
Enrute la manguera y el acoplamiento dentado de 13 mm x 810 mm por el lado de la seccin de fumigacin central que tiene los soportes izquierdo y derecho (Figure 57).
Repita los pasos 1 a 8 con el otro conjunto de manguera y boquilla en el otro perfil exterior (Figure 57 y Figure 58).
Piezas necesarias en este paso:
| Tapn (acoplamiento rpido) | 3 |
| Horquilla de retencin | 3 |
Retire el extremo superior de la manguera de desvo, segn se indica a continuacin:
Mquinas sin kit opcional de lanza de mano o Kit opcional de carrete de manguera elctrico: retire la horquilla de retencin pequea que sujeta el acoplamiento rpido de la manguera de desvo al acoplamiento rpido de la vlvula de desvo de seccin derecha (Figure 59).
Mquinas con el kit opcional de lanza de mano o Kit opcional de carrete de manguera elctrico: retire la horquilla de retencin que sujeta el acoplamiento rpido de la vlvula de cierre al acoplamiento rpido de la vlvula de desvo de seccin derecha.
Retire la horquilla de retencin grande que sujeta el acoplamiento dentado de 90° del extremo inferior de la manguera de desvo al conector pasamuros del depsito de fumigacin (Figure 61).
Note: Guarde la horquilla de retencin grande para su instalacin en Montaje de las mangueras de desvo en el depsito.
Retire la manguera de desvo de la mquina.
Note: Ya no necesitar la manguera de desvo y la horquilla de retencin pequea.
Retire las 3 horquillas de retencin que sujetan los 3 actuadores de vlvula a las vlvulas de seccin izquierda, central y derecha (Figure 62).
Retire los actuadores de vlvula de las vlvulas de seccin izquierda, central y derecha (Figure 62).
Retire la horquilla de retencin que sujeta el tapn al acoplamiento rpido de la vlvula de desvo (Figure 63).
Note: Ya no necesitar el tapn.Posicionamiento de las vlvulas de desvo — Mquinas con el kit opcional de lanza de mano o el kit opcional de carrete de manguera elctrico.
Retire las 3 horquillas de retencin que sujetan las 3 vlvulas de desvo a las vlvulas de seccin la izquierda, central y derecha (Figure 64).
Levante las vlvulas de desvo de las vlvulas de seccin (Figure 64).
Gire las vlvulas de desvo 180° y mntelas en los acoplamientos rpidos de las vlvulas de seccin (Figure 64).
Sujete las 3 vlvulas de desvo a las vlvulas de seccin con las 3 horquillas de retencin que retir en el paso 4 (Figure 64).
Instale el tapn en el acoplamiento rpido de la vlvula de desvo (Figure 65).
Sujete el tapn al acoplamiento rpido hembra con la horquilla de retencin que retir en el paso 3 (Figure 65).
Monte los 3 actuadores de vlvula en las vlvulas de seccin izquierda, central y derecha (Figure 62) con las horquillas de retencin que retir en el paso 1.
Note: Se aadirn las vlvulas de seccin a las vlvulas del sistema de fumigacin GeoLink de 10 vlvulas en Montaje de las 3 vlvulas de seccin en el soporte de las vlvulas.
Retire los 2 pernos con arandela prensada (" x ") y 2 contratuercas (") que sujetan la vlvula de seccin del brazo izquierdo al soporte del distribuidor (Figure 66).
Note: Ya no necesitar los 2 pernos con arandela prensada y las contratuercas.
Retire los 2 pernos con arandela prensada (" x ") y 2 contratuercas (") que sujetan la vlvula de seccin del brazo derecho al soporte del distribuidor (Figure 66).
Retire la brida de fijacin (40 mm a 64 mm) y la junta (25 mm x 35 mm) que fijan la brida de la vlvula de seccin izquierda al adaptador (Figure 66).
Note: Guarde los 2 pernos con arandela prensada, las 2 contratuercas, la brida de fijacin y la junta para su instalacin en Montaje de las 3 vlvulas de seccin en el soporte de las vlvulas.
Retire las 3 vlvulas de seccin de la mquina (Figure 67).
Retire las pegatinas de los actuadores de las 3 vlvulas de seccin (Figure 68).
Retire la brida de fijacin de 51 mm y la junta de 38 mm que sujetan la brida del adaptador a la brida del caudalmetro (Figure 69).
Note: Guarde la brida de fijacin y la junta para su instalacin en Montaje del distribuidor en el caudalmetro.
Piezas necesarias en este paso:
| Soporte del caudalmetro | 1 |
| Seccin de abrazadera | 4 |
| Perno (" x 4-") | 4 |
| Contratuercas con arandela prensada (") | 4 |
Desconecte el conector hembra de 3 vas del arns de cables de la mquina marcado FLOW METER del conector de 3 pines del caudalmetro (Figure 70).
Retire las 2 grapas del arns de cables de la mquina de la pestaa inferior del panel de las vlvulas de seccin (Figure 70).
Retire los 4 tornillos con arandela prensada (5/16" x ") que sujetan el panel de las vlvulas de seccin del soporte de las vlvulas, y retire el panel de las vlvulas de la mquina (Figure 71).
Note: Guarde los 4 tornillos con arandela prensada para su instalacin en Instalacin del soporte y las abrazaderas del caudalmetro; ya no necesitar el panel de las vlvulas de seccin.
Alinee los orificios del soporte del caudalmetro con los orificios del soporte de las vlvulas (Figure 72).
Monte el soporte del caudalmetro en el soporte de las vlvulas con los 4 tornillos con arandela prensada que retir en el paso 3 de Retirada del panel de las vlvulas de seccin, y apriete los tornillos a 1978 – 2542 Ncm.
Alinee dos secciones de abrazadera entre el caudalmetro y el soporte del caudalmetro, y alinee los orificios de las secciones de las abrazaderas con los orificios del soporte (Figure 73).
Alinee una seccin de abrazadera en la parte trasera del caudalmetro con una de las secciones de abrazadera que ensambl en el paso 3 (Figure 73).
Monte las dos mitades de la abrazadera al soporte del caudalmetro (Figure 73) con 2 pernos (" x 4") y 2 tuercas con arandela prensada (").
Repita los pasos 4 y 5 en con la otra seccin de abrazadera que mont en el paso 3.
Apriete los pernos y las tuercas a 1017 – 1243 Ncm.
Piezas necesarias en este paso:
| Arns de cables trasero | 1 |
| Brida | 7 |
Localice el rama de 84 cm del arns de cables, la rama de 60 cm del arns de cables y la rama de 66 cm del arns de cables del arns de cables del kit (Figure 74 y Figure 75).
Enrute las ramas de 84 cm, 60 cm y 66 cm del arns de cables del kit por el lado izquierdo de la mquina junto al arns de cables de la mquina (Figure 76 y Figure 77).
Enrute las ramas de 84 cm, 60 cm y 66 cm del arns de cables del kit hacia adelante por el perfil izquierdo del bastidor (Figure 79 y Figure 80).
Enrute las ramas de 84 cm, 60 cm y 66 cm del arns de cables del kit junto al arns de cables de la mquina, por fuera del conjunto del freno de estacionamiento (Figure 81).
Enrute las ramas de 84 cm, 60 cm y 66 cm del arns de cables del kit a travs del tubo de sujecin del amortiguador, como se muestra en la Figure 82.
Sujete el arns de cables del kit al arns de cables de la mquina, segn se muestra en Figure 80, Figure 81, y Figure 82.
En la parte trasera de la mquina, enrute la rama de 89 cm del arns de cables hacia adelante, por delante del distribuidor de elevacin, y a la derecha del caudalmetro, segn se muestra en la Figure 83.
Enrute la rama de 102 cm del arns de cables por detrs del distribuidor de elevacin y hacia la derecha, segn se muestra en Figure 83.
Conecte el conector de 3 pines de la rama de 89 cm del arns de cables marcado LEFT SPRAY al conector hembra de 3 vas del arns de cables de la mquina marcado LEFT SPRAY VALVE (Figure 84).
Conecte el conector de 3 pines del arns de cables del kit marcado CENTER SPRAY al conector hembra de 3 vas del arns de cables de la mquina marcado CENTER SPRAY VALVE (Figure 84).
Conecte el conector de 3 pines del arns de cables del kit marcado RIGHT SPRAY al conector hembra de 3 vas del arns de cables de la mquina marcado RIGHT SPRAY VALVE (Figure 84)
Introduzca la grapa del arns de cables del kit en el orificio de la pestaa del soporte del caudalmetro (Figure 84).
Conecte el conector hembra de 3 vas de la rama de 89 cm del arns de cables marcado FLOW METER al conector de 3 pines del caudalmetro (Figure 85).
Conecte el conector de 3 pines de la rama de 89 cm del arns de cables del kit marcado MASTER VALVE al conector hembra de 3 vas del arns de cables de la mquina marcado MASTER SPRAY VALVE (Figure 86).
Conecte el conector de 3 pines del actuador de la vlvula de fumigacin maestra al conector hembra de 3 vas de la rama de 89 cm del arns de cables del kit marcado MASTER VALVE (Figure 86).
Conecte el conector de 4 pines del actuador de la vlvula de caudal al conector hembra de 4 vas de la rama de 89 cm del arns de cables del kit marcado RATE VALVE (Figure 87).
Piezas necesarias en este paso:
| Conector dentado recto (1" x 2") | 1 |
| Abrazadera (" a 1") | 3 |
| Manguera (3" x 5") | 1 |
| Distribuidor | 1 |
| Manguera (1 x 16 pulgadas) | 1 |
Conecte la manguera (1" x 5") en el acoplamiento dentado recto (1" x 2") con una abrazadera (" a 1"), y apriete la abrazadera a mano (Figure 88).
Conecte el otro extremo de la manguera (1" x 5") en el acoplamiento dentado del distribuidor con una abrazadera, segn se muestra en Figure 88, y apriete la abrazadera a mano.
Conecte la manguera (1" x 16") al otro acoplamiento dentado del distribuidor con una abrazadera, y apriete la abrazadera a mano (Figure 88).
Conecte el conector dentado recto (1" x 2") a la brida del caudalmetro con la junta de 38 mm y la brida de fijacin de 51 mm que retir en el paso 6 de Retirada de las vlvulas de seccin del soporte del distribuidor.
Apriete la brida de fijacin a mano (Figure 89).
Piezas necesarias en este paso:
| Conjunto de acoplamiento dentado de 90° y manguera | 1 |
| Acoplamiento en T (1" x 1" x 1") | 1 |
| Abrazadera (" x 1-1/5") | 5 |
| Manguera (1 x 26 pulgadas) | 2 |
| Acoplamiento dentado de 90° (1" x " NPT) | 2 |
| Acoplamiento rpido (hembra—") | 2 |
| Vlvula de cierre | 2 |
Sellador a proporcionar por el propietario: sellador de PTFE
Aplique sellador de PTFE a las roscas de los dos acoplamientos dentados de 90° (1" x " NPT).
Conecte el acoplamiento rpido (hembra— ") al acoplamiento dentado de 90° (1" x " NPT), segn se muestra en Figure 90.
Conecte el acoplamiento dentado de 90° (1" x " NPT) a la manguera (1" x 26"), y sujete la manguera al acoplamiento con una abrazadera (Figure 90).
Conecte el extremo libre de la manguera al acoplamiento en T, segn se muestra en Figure 90, y sujete la manguera al acoplamiento con una abrazadera.
Repita los pasos 2 a 4 con el otro acoplamiento dentado de 90°, el otro acoplamiento rpido, y la otra manguera.
Conecte el acoplamiento dentado de 90° y la manguera al acoplamiento en T, y sujete la manguera al acoplamiento con una abrazadera (Figure 90).
Retire las 2 horquillas de retencin de los acoplamientos rpidos (Figure 91) que ensambl en Montaje de las mangueras de desvo.
Monte la vlvula de cierre en el conector hembra del acoplamiento rpido (Figure 91).
Sujete la vlvula al acoplamiento con la horquilla de retencin que retir en el paso 1.
Repita los pasos 2 y 3 con la otra vlvula de cierre y el otro conector rpido hembra.
Alinee el conjunto de manguera de desvo con el depsito de fumigacin (Figure 92).
Monte el acoplamiento dentado de 90° en el pasamuros del depsito de fumigacin y sujete ambos con la horquilla de retencin que retir en el paso 2 de Retirada de la manguera de desvo de seccin.
Capacidad del equipo de izado: 55 kg
Usando un equipo de izado con la capacidad de izado especificada, eleve la seccin de fumigacin central y alinee los orificios del soporte de la seccin de fumigacin (Figure 93) con los orificios de la placa de montaje del bastidor de la mquina que identific en el paso 3 de Retirada de la seccin de fumigacin central.
Monte la seccin de fumigacin central en los perfiles de montaje (Figure 93) con los 4 pernos con arandela prensada (" x 1") y las 4 contratuercas con arandela prensada (") que retir en el paso 4 de Retirada de la seccin de fumigacin central.
Apriete los pernos y las tuercas a 91–113Nm.
Desate el distribuidor de elevacin del soporte de montaje de la vlvula.
Monte el distribuidor de elevacin en el soporte de los cilindros como se indica a continuacin:
Mquinas sin el kit opcional de nivelacin del Ultra Sonic Boom:
Alinee los orificios del soporte del distribuidor de elevacin con los orificios del soporte de los cilindros (Figure 94).
Monte el soporte del distribuidor en el soporte de los cilindros (Figure 94) con los 2 pernos con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que retir en el paso 1 de Retirada del distribuidor de elevacin de la seccin de fumigacin central.
Mquinas con el kit opcional de nivelacin del Ultra Sonic Boom:
Alinee los orificios del soporte del distribuidor de elevacin y el soporte del controlador TEC con los orificios del soporte de los cilindros
Monte el soporte del distribuidor y el soporte del controlador TEC en el soporte de los cilindros (Figure 95) con los 2 pernos con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que retir en el paso 1 de Retirada del distribuidor de elevacin de la seccin de fumigacin central.
Apriete los pernos y las tuercas a 1978 – 2542 Ncm.
Piezas necesarias en este paso:
| Conjunto de soporte de las vlvulas y vlvulas de fumigacin | 1 |
| Perno (4 x 10 mm) | 3 |
| Controlador de fumigacin ASC 10 | 1 |
| Contratuerca con arandela prensada (4 mm) | 3 |
| Tapn (acoplamiento rpido) | 2 |
| Pernos con arandela prensada (5/16"x") | 8 |
| Contratuercas con arandela prensada (5/16") | 8 |
| Abrazadera | 1 |
| Fijacin a presin (brida) | 1 |
| Fijacin a presin (anclaje del conector) | 3 |
Alinee el controlador de fumigacin ASC 10 en el lado delantero del soporte de las vlvulas, orientando el conector de 4 pines hacia fuera (Figure 96).
Monte el controlador del fumigador en el soporte de las vlvulas (Figure 96) con los 3 pernos (3 x 10 mm) y las 4 contratuercas con arandela prensada (4 mm).
Note: No utilice el orificio superior exterior del controlador de fumigacin ASC 10 .
Apriete los pernos y las tuercas a 234–286 Ncm.
Retire las horquillas de retencin que sujetan los actuadores de vlvula de las vlvulas de boquilla 1 a 7 (Figure 97).
Retire los actuadores de vlvula de las vlvulas de boquilla 1 a 7 (Figure 97).
Retire las horquillas de retencin que sujetan los tapones en los conectores de los acoplamientos rpidos de las vlvulas de boquilla 5 y 6, y retire los tapones (Figure 98).
Note: Ya no necesitar los tapones; guarde las horquillas de retencin para su instalacin en Instalacin de las mangueras de desvo de seccin – Mquinas con el kit opcional de lanza de mano o el kit opcional de carrete de manguera elctrico.
Retire las horquillas de retencin que sujetan las vlvulas de desvo a las vlvulas de boquilla 1 a 7 (Figure 99).
Retire las vlvulas de desvo de las vlvulas de boquilla 1 a 5 (Figure 99).
Gire las vlvulas de desvo 180° y mntelas en los acoplamientos rpidos de las vlvulas de seccin (Figure 100).
Sujete las vlvulas de desvo a las vlvulas de seccin con las horquillas de retencin (Figure 100) que retir en el paso 4.
Repita los pasos 5 a 7 con las vlvulas de desvo de las vlvulas de boquilla 6 y 7 (Figure 101).
Monte los tapones en los acoplamientos rpidos de las vlvulas de desvo de las vlvulas de boquilla 5 y 6 con las horquillas de retencin suministradas con los tapones (Figure 100).
Monte los actuadores de vlvula en las vlvulas de boquilla 1 a 7 (Figure 97) con las horquillas de retencin que retir en el paso 1.
Monte las tres vlvulas de seccin (Figure 103) que retir en el paso 8 de Retirada de las vlvulas de seccin del soporte del distribuidor sobre la brida de la vlvula 7 del conjunto de vlvulas de fumigacin con la brida de fijacin y la junta que retir en el paso 4 de Retirada de las vlvulas de seccin de los brazos.
Important: Las vlvulas de seccin izquierda, central y derecha se identifican en el sistema de fumigacin GeoLink de la manera siguiente: vlvula de seccin izquierda — vlvula de boquilla 8, vlvula de la seccin central — vlvula de boquilla 9, y vlvula de seccin derecha — vlvula de boquilla 10.
Sujete el conector hembra del acoplamiento rpido de la vlvula de desvo de la vlvula de boquilla 8 al acoplamiento rpido de la vlvula de desvo de la vlvula de boquilla 7 con la horquilla de retencin que retir en el paso 8 de Retirada de las vlvulas de seccin del soporte del distribuidor.
Monte la vlvula de boquilla 10 en el soporte de las vlvulas (Figure 105 o Figure 106) con los 2 pernos con arandela prensada (" x ") y las 2 contratuercas (") que retir en el paso 2 de Retirada de las vlvulas de seccin del soporte del distribuidor.
Apriete los pernos con arandela prensada y las contratuercas a 1017–1243 Nm.
Capacidad del equipo de izado: 23 kg
Usando un equipo de izado con la capacidad especificada, eleve el conjunto de soporte de las vlvulas y vlvulas de fumigacin y alinelo sobre la seccin de fumigacin central (Figure 107).
Alinee los orificios del soporte de montaje del soporte de las vlvulas con los orificios del perfil de travesao de la seccin de brazo central (Figure 108).
Monte el soporte de las vlvulas en el perfil del travesao (Figure 108 y Figure 109) con 4 pernos (5/16" x ") y 4 contratuercas con arandela prensada (5/16").
Repita los pasos 2 a 3 con el otro soporte de montaje del soporte de las vlvulas en el otro perfil del travesao.
Apriete los pernos con arandela prensada y las contratuercas con arandela prensada a 1978–2.542 Ncm.
Conecte la manguera (2,54 cm x 40,64 cm) al acoplamiento con brida de 90° (2,54 cm), segn se muestra en Figure 110.
Sujete la manguera al acoplamiento con brida con una abrazadera (Figure 110).
Inserte la brida/grapa en el orificio de la parte superior del soporte de las vlvulas, segn se muestra en Figure 110.
Sujete la brida/grapa (Figure 110) alrededor de la manguera (1" x 16").
Retire las horquillas de retencin de los conectores hembra de los acoplamientos rpidos que mont en las mangueras de desvo en el paso 2 de Montaje de las mangueras de desvo.
Conecte el acoplamiento rpido de la manguera de desvo al acoplamiento rpido de la vlvula de desvo de la vlvula de boquilla 10 (Figure 111).
Sujete los acoplamientos rpidos de la manguera de desvo y la vlvula de desvo con la horquilla de retencin (Figure 111).
Repita los pasos 1 a 3 con los acoplamientos rpidos de la vlvula de boquilla 1.
Conecte el acoplamiento rpido de la vlvula de cierre-desvo al acoplamiento rpido (conector hembra) de la vlvula de desvo (Figure 112).
Sujete los acoplamientos rpidos de la vlvula de cierre del desvo y la vlvula de desvo con la horquilla de retencin (Figure 112) que retir en el paso 3 de Posicionamiento de las vlvulas de desvo — Mquinas con el kit opcional de lanza de mano o el kit opcional de carrete de manguera elctrico.
Repita los pasos 1 y 2 con la vlvula de cierre–desvo y la vlvula de desvo del otro lado de la mquina.
Inserte las grapas de anclaje de los conectores en los orificios del soporte de las vlvulas (Figure 113).
Conecte el conector hembra de 3 vas (Figure 114) de la rama de 89 cm del arns de cables del kit marcado NOZZLE VALVE 1 en el conector de 3 pines del actuador de la vlvula de la izquierda (posicin 1).
Note: Las posiciones 1 a 10 de los actuadores de vlvula estn dispuestos de izquierda a derecha, visto desde detrs de la mquina.
Conecte el conector hembra de 3 vas (Figure 114) de la rama de 89 cm del arns de cables del kit marcado NOZZLE VALVE 2 en el conector de 3 pines del actuador de la vlvula (posicin 2).
Conecte los dems conectores hembra de 3 vas de la rama de 89 cm del arns de cables del kit a los conectores de 3 pines de los actuadores de las vlvulas (Figure 114).
Note: Asegrese de que los conectores hembra de 3 vas estn conectados a los actuadores de vlvula correspondientes.
Piezas necesarias en este paso:
| Manguera hidrulica (" x 24") | 4 |
Alinee el extremo fijo del cilindro de elevacin que retir en el paso 3 de Retirada de los cilindros de elevacin al orificio de 16 mm del soporte de los cilindros (Figure 115).
Note: Asegrese de que los orificios de extensin y retraccin del cilindro estn alineados.
Sujete el cilindro al soporte de los cilindros con el pasador de giro, el perno con arandela prensada y una tuerca de arandela prensada (Figure 115).
Apriete el perno y la tuerca a 1978–2542 Ncm.
Repita los pasos 1 a 3 con el otro cilindro de elevacin en el otro lado del soporte de los cilindros.
Conecte provisionalmente una manguera hidrulica nueva (" x 24") entre el orificio de extensin del cilindro de elevacin del brazo izquierdo y el orificio C3 del distribuidor de elevacin de los brazos (Figure 116).
Conecte provisionalmente una manguera hidrulica nueva (" x 24") entre el orificio de retraccin del cilindro de elevacin del brazo izquierdo y el orificio C4 del distribuidor de elevacin de los brazos (Figure 116).
Conecte provisionalmente una manguera hidrulica nueva (" x 24") entre el orificio de extensin del cilindro de elevacin del brazo derecho y el orificio C1 del distribuidor de elevacin de los brazos (Figure 117).
Conecte provisionalmente una manguera hidrulica nueva (" x 24") entre el orificio de retraccin del cilindro de elevacin del brazo derecho y el orificio C2 del distribuidor de elevacin de los brazos (Figure 117).
Apriete los acoplamientos de los orificios de extensin y retraccin de los cilindros de elevacin (Figure 116 y Figure 117) a 21–26 Nm.
Apriete las tuercas giratorias de las mangueras del distribuidor de elevacin de los brazos (Figure 116 y Figure 117) a 24–30 Nm.
Piezas necesarias en este paso:
| Casquillo con brida de nylon | 4 |
| Brida | 1 |
| Conjunto de manguera de suministro 188 cm | 1 |
| Conjunto de manguera de suministro 234 cm | 1 |
| Conjunto de manguera de suministro 279 cm | 1 |
Corte la manguera entre 2 boquillas de fumigacin (Figure 118).
Retire la contratuerca con arandela prensada (5/16") que sujeta la boquilla de fumigacin al soporte de la boquilla (Figure 118).
Repita los pasos 2 a 1 con las otras 3 boquillas.
Note: Guarde la contratuerca con arandela prensada y la boquilla de fumigacin para su instalacin en Instalacin de las boquillas de fumigacin en las secciones de fumigacin exteriores.
Note: Deseche las mangueras, las abrazaderas y el acoplamiento en T que retir de la mquina.
Repita los pasos 2 a 3 con la otra seccin de fumigacin exterior.
Trabajando con las 8 boquillas de fumigacin que retir en el paso 1, retire los tornillos de acero inoxidable (N 12 x 1") que sujetan las mitades superiores de las abrazaderas y los conectores de manguera de dentado simple o doble (") al cuerpo de cada boquilla de fumigacin, y retire los conectores de manguera dentado (Figure 119).
Note: El perno de cabeza hexagonal (5/16" x "—acero inoxidable) se separar de la mitad superior de la abrazadera al abrirse la abrazadera; guarde el perno para la instalacin.
Capacidad del equipo de izado: 91 kg
Usando un equipo de izado de la capacidad especificada, eleve el brazo exterior.
Inserte un casquillo con brida de nylon en el orificio de 31,8 mm de cada lado del acoplamiento de giro (Figure 120).
Alinee los casquillos del acoplamiento de giro con los orificios de las pestaas del soporte de giro situado en el extremo de la seccin de fumigacin central (Figure 121).
Monte el acoplamiento de giro en el soporte de giro con el pasador de giro, el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que retir en el paso 2 de Retirada de las secciones de fumigacin exteriores.
Apriete el perno y la tuerca a 1978 – 2542 Ncm.
Alinee la rtula del cilindro de elevacin con el orificio de 25 mm del brazo del acoplamiento de giro (Figure 122).
Sujete el cilindro de elevacin al acoplamiento de giro con el pasador y la chaveta (Figure 122) que retir en el paso 2 de Retirada de los cilindros de elevacin.
Repita los pasos 1 a 7 en la seccin de fumigacin exterior del otro lado de la mquina.
Piezas necesarias en este paso:
| Manguera de suministro 279 cm | 2 |
| Manguera de suministro 234 cm | 2 |
| Manguera de suministro 188 cm | 4 |
| Manguera de suministro 81 cm | 2 |
Identifique las mangueras de suministro por la longitud (Figure 123) de cada posicin de las boquillas de fumigacin del siguiente modo:
| Posiciones de las boquillas de fumigacin – seccin de fumigacin izquierda | Posiciones de las boquillas de fumigacin—seccin de fumigacin central | Posiciones de las boquillas de fumigacin – seccin de fumigacin derecha |
|---|---|---|
| Boquilla del fumigador 1 (vlvula de boquilla 1)—manguera de suministro de 279 cm | Boquillas de fumigacin 5 y 6 (vlvula de boquilla 5)—manguera de suministro de 81 cm con 2 mangueras derivadas | Boquilla del fumigador 9 (vlvula de boquilla 7)—manguera de suministro de 188 cm |
| Boquilla del fumigador 2 (vlvula de boquilla 2)—manguera de suministro de 234 cm | Boquillas de fumigacin 7 y 8 (vlvula de boquilla 6)—manguera de suministro de 81 cm con 2 mangueras derivadas | Boquilla del fumigador 10 (vlvula de boquilla 8)—manguera de suministro de 188 cm |
| Boquilla del fumigador 3 (vlvula de boquilla 3)—manguera de suministro de 188 cm | Boquilla del fumigador 11 (vlvula de boquilla 9)—manguera de suministro de 234 cm | |
| Boquilla del fumigador 4 (vlvula de boquilla 4)—manguera de suministro de 188 cm | Boquilla del fumigador 12 (vlvula de boquilla 10)—manguera de suministro de 279 cm |
Note: Consulte la Figure 124 en Conexin de las mangueras a las vlvulas de boquillas 1 a 4, Figure 125 en Conexin de las mangueras a las vlvulas de boquillas 5 y 6, y Figure 126 en Conexin de las mangueras a las vlvulas de boquillas 7 a 10 para conocer las posiciones de las vlvulas de las boquillas.
Monte el acoplamiento dentado recto de una manguera de suministro de 279 cm en el acoplamiento de la vlvula de boquilla 1 (Figure 124).
Note: Asegrese de que el acoplamiento dentado est correctamente asentado en el acoplamiento.
Sujete el acoplamiento dentado al acoplamiento con una horquilla de retencin (Figure 124).
Monte el acoplamiento dentado recto de una manguera de suministro de 234 cm en el acoplamiento de la vlvula de boquilla 2 (Figure 124).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 124).
Monte el acoplamiento dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la vlvula de boquilla 3 (Figure 124).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 124).
Monte el conector dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la vlvula de boquilla 4 (Figure 124).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 124).
Note: El conjunto de la manguera de suministro de 81 cm tiene un acoplamiento en T con 2 mangueras derivadas y 2 conectores de manguera de dentado nico.
Monte el acoplamiento dentado recto de una manguera de suministro de 81 cm en el acoplamiento de la vlvula de boquilla 5 (Figure 125).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 125).
Monte el conector dentado recto de una manguera de suministro de 81 cm en el acoplamiento de la vlvula de boquilla 6 (Figure 125).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 125).
Monte el conector dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la vlvula de boquilla 7 (Figure 126).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 126).
Monte el conector dentado recto de una manguera de suministro de 188 cm en el acoplamiento de la vlvula de boquilla 8 (Figure 126).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 126).
Monte el conector dentado recto de una manguera de suministro de 234 cm en el acoplamiento de la vlvula de boquilla 9 (Figure 126).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 126).
Monte el conector dentado recto de una manguera de suministro de 279 cm en el acoplamiento de la vlvula de boquilla 10 (Figure 126).
Note: Asegrese de que el conector dentado est correctamente asentado en el acoplamiento.
Sujete el conector dentado al acoplamiento con una horquilla de retencin (Figure 126).
Enrute las mangueras de las boquillas de fumigacin 1, 2, 3 y 4 a travs de la abrazadera en R en el extremo exterior izquierdo de la seccin de fumigacin central (Figure 127 y Figure 128).
Enrute las mangueras de las boquillas de fumigacin 7, 8, 9 y 10 a travs de la abrazadera en R en el extremo exterior derecho de la seccin de fumigacin central (Figure 127 y Figure 128).
Enrute las mangueras de suministro de 279 cm y los conectores de manguera dentados (") por la seccin de fumigacin hasta las boquillas de fumigacin 1 y 10, segn se muestra en la Figure 127 y la Figure 128.
Enrute las mangueras de suministro de 234 cm y los conectores de manguera dentados (") por la seccin de fumigacin hasta las boquillas de fumigacin 2 y 9, segn se muestra en la Figure 127 y la Figure 128.
Enrute las mangueras de suministro de 188 cm y los conectores de manguera dentados (") por la seccin de fumigacin hasta las boquillas de fumigacin 4 y 8, segn se muestra en la Figure 127 y la Figure 128.
Note: Enrute las mangueras a travs de los anillos de goma inferiores traseros de los soportes del armazn de tubos.
Enrute las mangueras de suministro de 188 cm y los conectores de manguera dentados (") por la seccin de fumigacin hasta las boquillas del fumigacin 4 y 7, segn se muestra en la Figure 127 y la Figure 128.
Note: Enrute las mangueras a travs de los anillos de goma inferiores traseros de los soportes del armazn de tubos.
Agrupe las 4 mangueras de las boquillas de fumigacin con una brida, como se muestra en la Figure 128.
Alinee el tubo de transferencia del soporte de una boquilla de fumigacin (Figure 129) con el orificio del lateral del conector de manguera de dentado simple (13 mm).
Cierre la mitad superior de la abrazadera alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigacin (Figure 129) con el tornillo de acero inoxidable (N 12 x 1-"); apriete el tornillo de acero inoxidable a entre 14 y 18 N∙m.
Note: Asegrese de que el perno de cabeza hexagonal (5/16" x ") est asentado en el hueco de la mitad superior de la abrazadera al cerrar la abrazadera.
Monte las boquillas de fumigacin de la seccin de fumigacin exterior como se indica a continuacin:
En las posiciones de las boquillas 1 y 4, monte la boquilla de fumigacin en el soporte de boquilla (Figure 130, A) con la contratuerca con arandela prensada (5/16") que retir en el paso 2 de Retirada de las boquillas de fumigacin de las secciones de fumigacin exteriores.
En las posiciones de las boquillas 2 y 3, monte la boquilla de fumigacin en el soporte de boquilla (Figure 130, A y B) con la contratuerca con arandela prensada (5/16") que retir en el paso 2 de Retirada de las boquillas de fumigacin de las secciones de fumigacin exteriores.
Apriete la contratuerca con arandela prensada a 1978 – 2542 Ncm.
Repita los pasos 1 a 4 con las dems boquillas de fumigacin de la seccin de fumigacin.
Repita los pasos 1 a 5 con la seccin de fumigacin exterior del otro lado de la mquina.
Inserte el conector hembra de 3 vas de la rama de 61 cm del arns de cables del kit marcado PRESSURE TRANSDUCER GREEN WEDGE en el conector de 3 pines del arns del transductor de presin (Figure 131).
Inserte el conector hembra de 40 vas de la rama de 102 cm del arns de cables del kit en el conector de 40 pines del controlador de fumigacin del ASC 10 (Figure 132).
Enrosque a mano el tornillo moleteado del conector hembra de 40 vas en el conector ASC 10 (Figure 132).
Inserte el conector hembra de 4 vas marcado TO ASC 10 en el conector de 4 pines del controlador de fumigacin ASC 10 (Figure 133).
Alinee el extremo del tubo del sensor de presin (plstico) del indicador de presin del salpicadero con el anillo de bloqueo del acoplamiento del tubo (Figure 134).
Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo est correctamente asentado (Figure 134).
Retire la brida de fijacin y la junta que sujetan el tapn simple a la brida de la vlvula de boquilla 10 (Figure 135).
Retire la brida de fijacin y la junta que sujetan el tapn y el conector de tubo a la brida del distribuidor del caudalmetro (Figure 135).
Monte la abrazadera simple sobre la brida del distribuidor del caudalmetro con la brida de fijacin y la junta que retir en el paso 2, y apriete la abrazadera a mano (Figure 136).
Monte el acoplamiento de 90° de la vlvula de cierre del kit opcional de lanza de mano o el kit de carrete de manguera elctrico en la brida de la vlvula de boquilla 10 con la brida de fijacin y la junta que retir en el paso 1, y apriete la abrazadera a mano (Figure 137).
Alinee el extremo del tubo del sensor de presin (plstico) del indicador de presin del salpicadero con el anillo de bloqueo del acoplamiento del tubo en el acoplamiento de 90° de la vlvula de cierre de la lanza de mano o el Kit de carrete de manguera elctrico (Figure 138).
Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo est correctamente asentado (Figure 138).
Piezas necesarias en este paso:
| Brida | 6 |
Enrute los tubos de las boquillas de espuma de las secciones de fumigacin izquierda y derecha hacia dentro y a travs de la abrazadera en R situada cerca del punto de giro de seccin de fumigacin exterior (Figure 140).
Enrute los tubos hacia adelante por el lado izquierdo del depsito de fumigacin (Figure 140).
Sujete los tubos de las boquillas derecha e izquierda del marcador de espuma a las mangueras de fumigacin con 4 bridas, segn se muestra en Figure 140.
Sujete los tubos de las boquillas izquierda y derecha del marcador de espuma a los tubos de agitacin con 2 bridas, segn se muestra en Figure 140.
Enrute los tubos de espuma del brazo derecho segn se muestra en Figure 141.
Introduzca el tubo transparente en el acoplamiento de aire de la chapa lateral del compresor (Figure 141 y Figure 142).
Introduzca el tubo azul en el acoplamiento de lquido de la chapa lateral del compresor (Figure 141 y Figure 142).
Enrute los tubos de espuma del brazo izquierdo segn se muestra en Figure 141.
Introduzca el tubo transparente en el acoplamiento de aire de la chapa lateral del compresor (Figure 141 y Figure 142).
Introduzca el tubo azul en el acoplamiento de lquido de la chapa lateral del compresor (Figure 141 y Figure 142).
Conecte usando la brida que prepar en el paso 9 de Preparacin de los conjuntos de tubos nuevos para las boquillas del marcador de espuma, alineando el tubo azul del seccin de fumigacin derecha con el acoplamiento de compresin del circuito de agua de la seccin de fumigacin derecha (Figure 143).
Ensamble la tuerca de compresin del tubo en el acoplamiento y apriete la tuerca a mano (Figure 143).
Alinee el tubo transparente de la seccin de fumigacin derecha con el acoplamiento de compresin del circuito de aire de la seccin de fumigacin derecha (Figure 143).
Ensamble la tuerca de compresin del tubo en el acoplamiento y apriete la tuerca a mano (Figure 143).
Conecte el tubo no marcado (sin brida) alineando el tubo azul de la seccin de fumigacin izquierda en el acoplamiento de compresin del circuito de agua de la seccin izquierda (Figure 144).
Ensamble la tuerca de compresin del tubo en el acoplamiento y apriete la tuerca a mano (Figure 144).
Alinee el tubo transparente de la seccin de fumigacin izquierda con el acoplamiento de compresin del circuito de aire de la seccin de fumigacin izquierda (Figure 144).
Ensamble la tuerca de compresin del tubo en el acoplamiento y apriete la tuerca a mano (Figure 144).
Sujete los tubos del marcador de espuma a las mangueras de las boquillas de fumigacin con 2 bridas (Figure 140).
Conecte el conector hembra de 3 vas del arns de cables del brazo snico al conector de 3 pines del cable para el sensor ultrasnico derecho (A de la Figure 145).
Conecte el conector hembra de 3 vas del arns de cables del brazo snico del conector de 3 pines del cable para el sensor ultrasnico izquierdo (B de la Figure 145).
Piezas necesarias en este paso:
| Conjunto de extensin de la cubierta (12 boquillas – Toro 120-0621) | 1 |
| Remache ciego (Pieza Toro N° 114439) | 22 |
| Soporte de sujecin (cubierta de la seccin central—Pieza Toro N° 131–3703–03) | 4 |
| Tuerca rpida (Pieza Toro N 94-2413) | 4 |
| Pernos con arandela prensada (3/8 x 1"—Pieza Toro N° 110-5050) | 16 |
| Contratuercas con arandela prensada (3/8"—Pieza Toro N° 104-8301) | 16 |
| Pletina de sujecin (Pieza Toro N 120–0629) | 2 |
| Pernos con arandela prensada (5/16" x 1"—Pieza Toro N° 323-36) | 4 |
Usando un taladro con una broca de 5 mm, perfore los orificios de los 11 remaches ciegos (Figure 146) que sujetan la pletina de refuerzo (una sola fila de remaches) y la cubierta de goma al extremo de la cubierta de seccin de 11 boquillas de la seccin de fumigacin central que retir en el paso 2 de Retirada de la cubierta de la seccin central (11 boquillas) del kit opcional de brazo cubierto.
Retire la pletina de refuerzo, las 11 arandelas (3/16"), y la cubierta de goma de la cubierta de brazo de 11 boquillas (Figure 146).
Note: Guarde la pletina de refuerzo, las arandelas y la cubierta de goma para su instalacin en los pasos 5 y 6.
Alinee los orificios de la pletina de refuerzo (dos filas) de la extensin de la cubierta con los orificios del extremo de la cubierta de brazo de 11 boquillas (Figure 147).
Sujete la extensin de la cubierta a la cubierta de seccin de 11 boquillas (Figure 148) con 11 remaches ciegos (Pieza Toro N° 114439).
Alinee los orificios de la cubierta de goma y la pletina de refuerzo (una fila) que retir en el paso 2 con los orificios del extremo de la extensin de la cubierta (Figure 149).
Sujete la pletina de refuerzo y la cubierta de goma a la extensin de la cubierta con los 11 remaches ciegos (Pieza Toro N° 114439) y las 11 arandelas (3/16") que retir en el paso 5.
Note: Las arandelas (3/16") deben colocarse por dentro de la extensin de la cubierta.
Instale las cuatro tuercas rpidas (Pieza Toro N 94-2413) en los 2 soportes de la cubierta de la seccin central (Pieza Toro N 131–3703–03), tal y como se muestra en (Figure 150).
En la extensin de la seccin de fumigacin central, localice los dos pares de orificios de la cara vertical del perfil del travesao que tienen un espaciado entre orificios de 25 mm (Figure 151).
Alinee los orificios de un soporte de sujecin (Pieza Toro N 131–3703–03) con los orificios de la extensin de la seccin de fumigacin central que identific en el paso 2, con la pestaa ancha del soporte a la izquierda; consulte Figure 151.
Monte el soporte de sujecin en el perfil del travesao (Figure 151) con 4 pernos con arandela prensada (3/8 x 1"—Pieza Toro N° 110-5050) y 4 contratuercas con arandela prensada (3/8"—Pieza Toro N° 104-8601).
Repita los pasos 2 a 4 en los otros 2 pares de orificios de la extensin de la seccin de fumigacin central, con el otro soporte, los pernos con arandela prensada y las contratuercas con arandela prensada.
Apriete los pernos y las tuercas a 37– 45 Nm.
Alinee los orificios de la cubierta de la seccin central con los orificios del soporte de la cubierta de la seccin central (Figure 152).
Alinee los orificios de 2 de las pletinas de sujecin que retir en el paso 1 de Retirada de la cubierta de la seccin central (11 boquillas) del kit opcional de brazo cubierto con los orificios de la cubierta y 2 de los soportes (Figure 152).
Sujete las pletinas de sujecin y la cubierta a los soportes con los 4 pernos con arandela prensada (5/16" x 1") que retir en el paso 1 de Retirada de la cubierta de la seccin central (11 boquillas) del kit opcional de brazo cubierto.
Alinee los orificios de las 2 pletinas de sujecin (Pieza Toro N° 120–0629) con los 4 orificios restantes de la cubierta y los 4 orificios restantes de los soportes de sujecin (Figure 152).
Monte las pletinas de sujecin y la cubierta a los soportes (Figure 152) con los 4 pernos con arandela prensada (5/16 x 1"—Pieza Toro N° 323-36).
Apriete los pernos a 1978–2542 Ncm.
Piezas necesarias en este paso:
| Placa del receptor | 1 |
| Espaciador (3/8" x 1") | 1 |
| Soporte del receptor | 1 |
| Perno (3/8" x 3") | 1 |
| Arandela de freno (3/8") | 1 |
| Arandela (3/8" x 13/16") | 1 |
| Contratuerca con arandela prensada (3/8") | 1 |
| Perno con arandela prensada (5/16"x") | 1 |
| Contratuerca con arandela prensada (5/16") | 1 |
| Perno con arandela prensada (3/8" x 1") | 2 |
| Espaciador (3/8" x 7/16") | 2 |
| Receptor de navegacin—Sistema de fumigacin de precisin GeoLink X25, Base, WAAS (Modelo 41630) | 1 |
| Perno de cabeza hexagonal (5 x 16 mm) | 3 |
| Arandela (5 mm) | 3 |
| Adaptador del pasamuros (kit opcional de mdem CDMA para la correccin de RTK o Kit opcional de mdem GSM para la correccin de RTK) | 1 |
| Antena celular (kit opcional de mdem CDMA para la correccin de RTK o Kit opcional de mdem GSM para la correccin de RTK) | 1 |
| Cable coaxial (kit opcional de mdem CDMA para la correccin de RTK o Kit opcional de mdem GSM para la correccin de RTK) | 1 |
Alinee los orificios de la placa del receptor de navegacin, del espaciador (3/8" x 1") y del soporte del receptor (Figure 153).
Monte la placa del receptor y el espaciador en el soporte con un perno (3/8" x 3"), una arandela de freno (3/8"), una arandela (3/8" x 13/16") y una contratuerca con arandela prensada (3/8"), segn se muestra en Figure 153.
Monte el perno con arandela prensada (5/16" x ") y la tuerca con arandela prensada (5/16") en el orificio ms pequeo del soporte del receptor y la ranura de la placa del receptor (Figure 153).
Apriete los pernos y las tuercas hasta que pueda girar la placa del receptor con una ligera resistencia.
Monte el soporte del receptor y el espaciador (3/8" x 7/16") en la barra antivuelco con el perno con arandela prensada (3/8" x 1"), segn se muestra en Figure 154.
Apriete los pernos hasta que pueda girar la placa del receptor con una ligera resistencia.
Nivele la placa del receptor lateralmente (izquierda/derecha) (Figure 155).
Apriete el perno con arandela prensada (5/16" x ") y la tuerca con arandela prensada (5/16") a 1978 – 2542 Ncm.
Nivel la placa del receptor en sentido adelante/atrs (Figure 155).
Apriete el perno (3/8" x 3") y la contratuerca con arandela prensada (3/8") a 37 – 45 Nm.
Alinee los 3 orificios roscados de la base del receptor de navegacin con los 3 orificios del soporte del receptor (Figure 156).
Monte el receptor en el soporte (Figure 156) con 3 pernos de cabeza hexagonal (5 x 16 mm) y 3 arandelas (5 mm).
Apriete los 3 pernos a 576–712 Ncm.
Note: Instale la antena RTK si la mquina est equipada con un mdem CDMA o GSM para la correccin de RTK.
Alinee el conector coaxial con el orificio de la pestaa de la antena RTK, con las roscas del conector hacia abajo (Figure 157).
Note: Gire el conector coaxial segn sea necesario para alinear la zona plana de la rosca con la zona plana del orificio de la pestaa de la antena RTK.
Monte el conector coaxial a la pestaa de la placa del receptor con la arandela de freno y la contratuerca, y apriete la contratuerca a mano (Figure 157).
Monte la antena RTK sobre la parte superior del conector coaxial, y apriete la tuerca moleteada de la antena a mano (Figure 158).
Conecte provisionalmente el cable de la antena en la parte inferior del acoplamiento coaxial (Figure 158).
Enrute el cable por detrs del receptor de navegacin hasta el conector coaxial del mdem celular CDMA o GSM (Figure 158).
Enchufe el cable de antena en el conector coaxial del mdem celular CDMA o GSM (Figure 158).
Apriete las tuercas moleteadas del cable de antena a mano.
Piezas necesarias en este paso:
| Soporte del monitor | 1 |
| Perno con arandela prensada (6x12mm) | 3 |
| Abrazadera (5/16") | 2 |
| Contratuerca con arandela prensada (5/16") | 8 |
| Soporte de bola | 1 |
| Perno con arandela prensada (5/16"x") | 4 |
| Monitor—Sistema de fumigacin de precisin GeoLink X25, Base, WAAS (Modelo 41630) | 1 |
| Brazo del monitor—Sistema de fumigacin de precisin GeoLink X25, Base, WAAS (Modelo 41630) | 1 |
Marque la posicin del volante respecto a la vlvula de direccin con un trozo de cinta (Figure 159).
Retire el embellecedor del volante (Figure 159).
Retire la tuerca (5/8") y la arandela (5/8") que sujetan el volante a la vlvula de direccin, y retire el volante (Figure 159).
Alinee el soporte del monitor con la mquina segn se muestra en Figure 160.
Monte el soporte del monitor en el alojamiento de la vlvula de direccin (Figure 161) con los 3 pernos con arandela prensada (6 mm x 12 mm).
Monte la placa del soporte del monitor en el tubo del chasis de la mquina (Figure 162) con las 2 abrazaderas y las 4 tuercas con arandela prensada (5/16").
Apriete los 3 pernos con arandela prensada (6 mm x 12 mm) de la vlvula de direccin a 972 – 1198 Ncm; apriete las contratuercas con arandela prensada del tubo a 1978 – 2542 Ncm.
Alinee la cinta del volante con la cinta del alojamiento de la vlvula de direccin (Figure 163).
Monte el volante sobre el eje de la vlvula de direccin (Figure 163) con la arandela (5/8") y la tuerca (5/8") que retir en el paso 3 de Retirada del volante.
Apriete la tuerca a 206 – 254 N∙m.
Instale el embellecedor que retir en el paso 2 de Retirada del volante en el volante (Figure 169).
Monte el soporte de bola en el soporte del monitor (Figure 164) con los 4 pernos con arandela prensada (5/16" x ") y 4 tuercas con arandela prensada (5/16").
Apriete los pernos y las tuercas a 1978 – 2542 Ncm.
Conecte la bola del monitor y el soporte de bola de la mquina al brazo del monitor (Figure 165).
Ajuste el monitor de manera que quede visible desde la posicin del operador de la mquina, y apriete el pomo del brazo del monitor a mano (Figure 165).
Desconecte el conector hembra de 2 vas del arns de cables de la mquina marcado SPRAY PUMP COIL del conector de 2 pines del alternador (Figure 166).
Conecte el conector de 2 pines del arns de cables del kit (84 cm) marcado PUMP CLUTCH al conector hembra de 2 vas del arns de cables de la mquina marcado SPRAY PUMP COIL (Figure 167).
Conecte el conector hembra de 2 vas del arns de cables del kit marcado PUMP CLUTCH al conector de 2 pines del alternador (Figure 167).
Enrute la rama de 84 cm del arns de cables junto al motor y la bomba de fumigacin de modo que el arns quede alejado de la correa del alternador (Figure 168).
Piezas necesarias en este paso:
| Soporte de la batera | 1 |
| Perno (5/16 x 1") | 1 |
| Arandela (5/16") | 1 |
| Batera (540A) | 1 |
| Pletina de sujecin de la batera | 1 |
| Contratuerca con arandela prensada (5/16") | 1 |
| Soporte del alternador | 1 |
| Polea de transmisin (279 mm) | 1 |
| Perno (" x 2-") | 4 |
| Arandela de seguridad (") | 4 |
| Alternador (60 A) | 1 |
| Perno con arandela prensada (8x25mm) | 1 |
| Perno con arandela prensada (3/8" x 1") | 1 |
| Correa en V | 1 |
Retire las 2 contratuercas con arandela prensada y la varilla de sujecin de los 2 pernos en J que sujetan la batera al soporte de la batera (Figure 169).
Retire la batera de la mquina (Figure 169).
Note: Ya no necesitar las tuercas con arandela prensada, la varilla de sujecin y la batera (300 A).
Retire los pernos (10-24 x ") y las tuercas (10-24) que sujetan los bloques de fusibles al soporte de la batera (Figure 170).
Note: Guarde los pernos (10-24 x ") y las tuercas (10-24) para su instalacin en Instalacin del soporte de la batera y la batera (540 A).
Retire los 2 pernos con arandela prensada (3/8" x ") que sujetan el soporte de la batera al tubo de sujecin del amortiguador (Figure 170).
Note: Guarde los pernos con arandela prensada (" x ") para su instalacin en Instalacin del soporte de la batera y la batera (540 A).
Retire los 2 pernos en J y la bandeja de la batera del soporte de la batera (Figure 171).
Retire el soporte de la batera de la mquina (Figure 172).
Note: Ya no necesitar los pernos en J, la bandeja de la batera y el soporte de la batera.
Alinee el nuevo soporte de la batera con el tubo del sujecin del amortiguador y los bloques de fusibles (Figure 173).
Monte el soporte de la batera en el tubo del sujecin del amortiguador (Figure 174) con los 2 pernos con arandela prensada (3/8" x ") que guard en el paso 4 de Retirada de la batera (300 A) y el soporte de la batera.
Apriete los pernos con arandela prensada a 37 – 45 Nm.
Sujete los bloques de fusibles al soporte de la batera (Figure 174) con el perno (10-24 x ") y las tuercas (10-24) que retir en el paso 3 de Retirada de la batera (300 A) y el soporte de la batera.
Monte la batera en el soporte de la batera con el perno (5/16" x 1"), la arandela (5/16"), la pletina de sujecin y la contratuerca con arandela prensada (5/16"), segn se muestra en Figure 175.
Apriete el perno y la tuerca a 1978 – 2542 Ncm.
En el cabezal de la bomba, a la posicin de las 11, afloje los 2 pernos segn se muestra en Figure 176 para dejar un espacio de 7 a 10 mm entre la cabeza de los pernos y la bomba.
Note: No es necesario retirar los pernos de la bomba de fumigacin.
Alinee el soporte del alternador entre los pernos que afloj en el paso 1 y el cabezal de la bomba (Figure 177).
Apriete los pernos a 61 – 75N.
Afloje la tuerca del eje la polea tensora (Figure 178).
Note: Asegrese de que no hay tensin de la correa.
Gire el perno tensor de la correa para eliminar la tensin de la correa de la bomba de fumigacin (Figure 178).
Retire los 4 pernos (" x 1") y las 4 arandelas de freno (") que sujetan la polea a la bomba de fumigacin (Figure 179).
Important: No retire la polea.
Note: Ya no necesitar los pernos y las arandelas de freno.
Alinee los orificios de la polea del alternador (kit) con los orificios de la polea de la bomba de fumigacin (Figure 180).
Monte la polea del alternador en la polea de la bomba de fumigacin y la bomba de fumigacin con los 4 pernos (" x 2") y 4 arandelas de freno (").
Apriete los pernos a 1017 – 1243 N∙m.
Gire el perno tensor de la correa para aumentar la tensin de la correa hasta que la correa se desve 9,5 mm al aplicar una fuerza de 4,5 kg en el punto intermedio entre los piones del motor y la bomba de fumigacin.
Apriete la tuerca del eje de la polea tensora a 37 – 44 Nm.
Monte el alternador (60 A) en el saliente roscado del soporte del alternador (Figure 182) con el perno con arandela prensada (3/8" x 1").
Sujete la pestaa roscada del alternador a la pestaa ranurada del soporte del alternador (Figure 182) con el perno con arandela prensada (8 mm x 25 mm).
Coloque la correa en V sobre la polea motriz (279 mm) y la polea del alternador (Figure 183).
Gire el alternador (Figure 184) hacia arriba para aumentar la tensin de la correa hasta que la correa se desve 9,5 mm al aplicar una fuerza de 4,5 kg en el punto intermedio entre la polea del alternador y la polea de transmisin (279 mm).
Apriete el perno con arandela prensada (8 mm x 25 mm) a 23 – 29 Nm.
Apriete el perno con arandela prensada (" x 1") a 37 – 45N∙m.
Piezas necesarias en este paso:
| Rel | 1 |
| Grapa | 1 |
| Fusible (15A) | 1 |
| Fusible (50A) | 1 |
Conecte el conector de 2 vas del extremo del cable rosa de 57 cm del arns de cables del kit (Figure 185) en el conector de 2 pines del alternador (50 A).
Enrute el cable rosa del sensor lejos de las correas del alternador, y sujete el cable con una brida.
Retire la tuerca del borne (Figure 186) del alternador (50 A).
Conecte el cable rojo de calibre 6 del alternador al borne del alternador (50 A) con la tuerca (Figure 186).
Enrute el cable rojo del alternador hacia los bornes de la batera, alejado de la polea y la correa del alternador.
Apriete la tuerca a 47 – 57 N∙m.
Coloque el capuchn aislante sobre el borne del alternador (Figure 186).
Conecte el conector de 5 pines del rel en el conector hembra de 5 vas (Figure 187) del arns de cables del kit marcado ASC 10 ENABLE RELAY.
Alinee el orificio de la pestaa de montaje del rel con el orificio del tubo de sujecin del amortiguador, y sujete el rel al tubo con una grapa (Figure 187).
Configure un multmetro para realizar una prueba de continuidad.
En el bloque de fusibles 3 de la mquina, introduzca la sonda del multmetro en el contacto 4 (columna de la derecha) del bloque de fusibles 2, segn se muestra en Figure 188.
En el lado delantero de los bloques de fusibles, utilice la otra sonda del multmetro para identificar el conector plano del extremo del cable rojo de calibre 10 que est conectado al contacto 4 del bloque de fusibles 2.
Utilice un trozo de cinta para marcar el conector y el cable que identific en el paso 3 (Figure 189).
Conecte el conector plano que marc en el paso 4 al conector del extremo del cable rosa de 51 mm del arns de cables del kit (Figure 190).
Inserte el fusible (15 A) en la ranura 2 del bloque de fusibles 3 hasta que est correctamente asentado (Figure 191).
Inserte el fusible (50 A) en el bloque de fusibles en lnea hasta que est correctamente asentado (Figure 192).
Piezas necesarias en este paso:
| Arns de datos (sistema de navegacin)—Sistema de fumigacin de precisin GeoLink (Modelo 41630) | 1 |
| Arns de la batera (sistema de navegacin)—Sistema de fumigacin de precisin GeoLink (Modelo 41630) | 1 |
| Brida | 8 |
| Abrazadera de conexin rpida (palanca roja) | 1 |
| Abrazadera de conexin rpida (palanca negra) | 1 |
Important: Algunos de los conectores de arns de datos no se utilizan. Asegrese de que los tapones de los conectores no utilizados estn firmemente sujetos.
Conecte el conector hembra de 3 vas (interfaz de alimentacin elctrica) del arns elctrico de navegacin al conector de 3 pines (interfaz de alimentacin elctrica) del arns de datos (Figure 193).
Enrute la rama de 390 cm del arns de datos por el lado trasero del tubo vertical izquierdo de la barra antivuelco.
Enrute la rama de 390cm del arns de datos por el tubo derecho del ROPS con el conector hembra de 12 vas (gris) y el conector hembra de 12 vas (negro) hacia arriba hasta el receptor de navegacin (Figure 197).
Alinee las 2 pestaas del lado largo del conector hembra de 12 vas gris y negro del arns de datos con las 2 muescas gua del lado horizontal inferior del conector de 12 pines izquierdo (gris) del receptor de navegacin (Figure 198).
Note: Tenga cuidado al conectar el arns de cables al receptor de navegacin; las pestaas-gua de los conectores del arns deben estar orientadas correctamente para encajar en las muescas de los conectores macho del receptor de navegacin.
Conecte el conector hembra de 12 vas gris y negro del arns de datos al conector de 12 pines izquierdo (gris) del receptor de navegacin hasta que los cierres del conector se enganchen firmemente (Figure 198).
Alinee las 2 pestaas del lado corto del conector hembra de 12 vas negro del arns de datos con las 2 muescas del lado izquierdo vertical del conector de 12 pines derecho (negro) del receptor de navegacin (Figure 198).
Note: Tenga cuidado al conectar el arns de cables al receptor de navegacin; las pestaas-gua de los conectores del arns deben estar orientadas correctamente para encajar en las muescas de los conectores macho del receptor de navegacin.
Conecte el conector hembra de 12 vas negro liso del arns de datos al conector de 12 pines izquierdo (negro) del receptor de navegacin hasta que los cierres del conector se enganchen firmemente (Figure 198).
Sujete la rama de 390 cm del arns de datos al tubo derecho del ROPS con 2 bridas, segn se muestra en Figure 197.
Note: Asegrese de que hay holgura en el cable entre los conectores hembra de 12 vas y la brida.
Enrute el arns de datos y el arns de la batera hacia abajo por la parte trasera del tubo vertical izquierdo de la barra antivuelco hasta el travesao del soporte del asiento (Figure 201).
Sujete la rama de 390 cm del arns de datos del receptor de navegacin a la barra anti vuelco como se muestra en Figure 201.
Conecte el conector de 1 pin del arns de la batera marcado ***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE al conector hembra de 1 va de la rama de 66 cm del arns de cables del kit (Figure 202) marcado (SW’D PWR FOR GEN 2 TOPCON).
Conecte el conector de 4 pines de la rama de 66 cm del arns de cables del kit marcado ASC 10 PWR & CAN FROM X30 al conector hembra de 4 vas del arns de datos marcado CAN 2/ASC10 BUS (Figure 202).
Enrute el arns de datos y el arns de la batera por el travesao del soporte del asiento, y sujete la rama de 390 cm del arns de datos al travesao con 2 bridas (Figure 201 y Figure 203).
Enrute la rama de 220 cm del arns de la batera por el tubo derecho superior del bastidor (Figure 203).
Enrute la rama de 220 cm del arns de la batera por el tubo de sujecin del amortiguador y hacia la batera (Figure 203).
Note: Asegrese de que la rama de 100 cm de interconexin elctrica (alimentacin conmutada) permanece enrutada junto al tubo derecho superior del bastidor.
Enrute la rama de 220 cm del arns de datos (la rama del arns con el conector hembra de 26 vas) por debajo de la consola de control y hacia adelante, hacia el salpicadero (Figure 203).
Enrute la rama de 220 cm del arns de datos (la rama del arns con el conector hembra de 26 vas) hacia adelante y por debajo del salpicadero (Figure 205).
Enrute la rama de 220 cm del arns de datos por el tubo de sujecin del monitor (Figure 205)
Alinee el conector hembra de 26 vas del arns de datos con el conector de 26 pines del monitor de fumigacin e introduzca el conector macho en el conector hembra hasta que el cierre del conector se enganche firmemente (Figure 206).
Asegrese de que la rama de 220 cm del arns de datos tiene suficiente holgura para que el operador del fumigador pueda ajustar la posicin del monitor, y sujete el arns al tubo de sujecin del monitor con bridas, segn se muestra en Figure 205.
Retire las tuercas hexagonales y las arandelas de las abrazaderas de desconexin rpida con palancas roja y negra (Figure 207).
Abra la palanca de la abrazadera de desconexin rpida con palanca negra (Figure 208).
Monte la abrazadera de desconexin rpida en el borne negativo de la batera, con el esprrago roscado de la abrazadera orientado hacia el centro de la batera, segn se muestra en Figure 207.
Cierre la palanca de la abrazadera de desconexin rpida (Figure 208).
Note: Si es necesario ajustar la fuerza de apriete de la abrazadera de desconexin rpida, abra la palanca, gire la tuerca moleteada para aumentar o reducir la fuerza de apriete, y cierre la palanca de la abrazadera.
Repita los pasos 2 a 4 con la abrazadera de desconexin rpida con palanca roja en el borne positivo de la batera.
Las chispas elctricas podran hacer explotar los gases de la batera, causando lesiones personales.
Un enrutado incorrecto de los cables de la batera podra daar el fumigador y los cables y producir chispas.
Desconecte siempre el cable negativo (negro) de la batera antes de desconectar el cable positivo (rojo).
Conecte siempre el cable positivo (rojo) de la batera antes de conectar el cable negativo (negro).
Los bornes de la batera o una herramienta metlica podran hacer cortocircuito si entran en contacto con los componentes metlicos del fumigador y provocan chispas.
Al retirar o colocar la batera, no deje que los terminales toquen ninguna parte metlica del fumigador.
No deje que las herramientas metlicas hagan cortocircuito entre los bornes de la batera y las partes metlicas del fumigador.
Coloque siempre la correa de la batera para proteger y fijar la batera.
Haga un corte en el capuchn aislante del cable positivo de la batera que va al motor de arranque, segn se muestra en Figure 210.
Monte los siguientes cables y terminales en el esprrago roscado del borne positivo de la batera (Figure 211), en el orden siguiente:
Note: Asegrese de que el terminal del cable positivo que va desde la batera al motor de arranque est situado encima de la pila de terminales del esprrago roscado.
Terminal de anillo – arns de cables de la mquina de 22 cm marcado BATTERY (+)
Terminal de anillo — rama de 220 cm del arns de la batera marcado ***IMPORTANT*** CONNECT THIS WIRE TO POSITIVE ON BATTERY
Terminal de anillo — rama de 60 cm del arns de cables del kit marcado TO BATTERY POSITIVE
Terminal del cable de la batera (positivo) — al alternador (50 A)
Terminal del cable de la batera (positivo) — al motor de arranque
Monte la tuerca hexagonal (") y la arandela (") en el esprrago roscado, y apriete la tuerca a 1017 – 1234 Ncm.
Coloque el capuchn aislante del cable positivo de la batera que va al motor de arranque sobre el esprrago roscado (Figure 211).
Monte los siguientes cables y terminales en el esprrago roscado del borne negativo de la batera (Figure 212), en el orden siguiente:
Note: Asegrese de que el terminal del cable negativo que va desde la batera a la conexin de masa del motor y el chasis est situado encima de la pila de terminales del esprrago roscado.
Terminal de anillo — rama de 220 cm del arns de la batera marcado ***IMPORTANT*** CONNECT THIS WIRE TO – VE TERMINAL OF BATTERY WHICH IS CONNECTED TO TRACTOR FRAME
Terminal de anillo — rama de 60 cm del arns de cables del kit — borne negativo de la batera
Terminal del cable de la batera (negativo) — a la conexin de masa del motor y el chasis
Recoja el exceso de cables del arns de datos contra el tubo superior derecho del bastidor (Figure 213).
Sujete el arns de datos al tubo de sujecin del amortiguador con una brida (Figure 213).
Sujete el exceso de cables del arns de datos al tubo superior derecho del bastidor con una brida (Figure 213).
Compruebe que hay espacio suficiente entre las poleas y las correas y el arns de datos, el arns de la batera, el arns de cables del kit y los cables de la batera.
Sujete el arns de cables y los cables con bridas, segn sea necesario, para mantenerlos alejados de las correas y de las poleas.
Piezas necesarias en este paso:
| Grapa | 13 |
Alinee los orificios del cap con los orificios del salpicadero y del bastidor de la mquina (Figure 214).
Sujete el cap al salpicadero y al bastidor con 9 grapas (Figure 214).
Conecte los 2 conectores hembra de 2 vas del arns de cables de la mquina a los conectores de 2 pines de los faros derecho e izquierdo (Figure 215).
Alinee el panel interior del guardabarros con los tubos superior izquierdo e inferior izquierdo del bastidor (Figure 215).
Sujete el panel interior del guardabarros a los tubos del bastidor con las 6 grapas (Figure 216).
Alinee los orificios del guardabarros con los orificios del bastidor de la mquina, segn se muestra en Figure 216.
Monte provisionalmente el guardabarros en el bastidor (Figure 217) con los 3 pernos (5/16" x 1") y 3 arandelas (5/16") que retir en el paso 2 de Retirada del guardabarros delanteros izquierdo y derecho.
Sujete el guardabarros al perfil del bastidor con las 2 grapas (Figure 218).
Apriete el perno (5/16" x 1") a 1978 – 2542 Ncm.
Repita los pasos 1 a 6 con el panel interior del guardabarros y el guardabarros del otro lado de la mquina.
Alinee los cierres del panel de acceso del motor con los casquillos de los soportes del panel en la barra antivuelco (Figure 219).
Monte el panel en los soportes (Figure 219).
Gire las palancas de los cierres hacia abajo para sujetar el panel a los soportes (Figure 219).
Alinee el asiento y la chapa del asiento con el chasis de la mquina (Figure 220).
Alinee los orificios de los soportes de giro de la base del asiento con los orificios del soporte del chasis (Figure 221).
Sujete la base del asiento a los soportes del chasis con los 2 pasadores de giro (Figure 221).
Sujete los pasadores de giro a la mquina con las 2 chavetas (Figure 221).
Sujete la varilla de sujecin al soporte del asiento con una arandela y una chaveta (Figure 222).
Enchufe el conector hembra de 2 vas del arns de cables de la mquina en el conector del interruptor del asiento hasta que los conectores encajen firmemente (Figure 223).
Gire el asiento ligeramente hacia adelante, retire la varilla de sujecin de la muesca de retencin, y gire el asiento hacia abajo hasta que se enganche correctamente.
Introduzca la llave en el interruptor de encendido y grela a la posicin de CONECTADO.
La pantalla de presentacin aparece en la pantalla del InfoCenter y el testigo se enciende momentneamente (Figure 224).
Note: No arranque el motor.
En la pantalla de Inicio, pulse el botn central del InfoCenter para acceder a la pantalla de navegacin (Figure 225).
Pulse el botn central del InfoCenter para acceder al men principal (Figure 225).
En la pantalla MAIN MENU, pulse el botn central para desplazarse a la opcin SETTING, y pulse el botn derecho para seleccionar esa opcin (Figure 226).
En la pantalla SETTING, pulse el botn central para desplazarse a la opcin PROTECTED SETTINGS, y pulse el botn derecho para seleccionar esa opcin.
Introduzca el cdigo PIN como se indica a continuacin:
Pulse el botn central segn las veces que sea necesario para introducir el nmero del cdigo PIN que corresponde a la posicin de la izquierda (Figure 228).
Pulse el botn derecho para desplazarse al nmero siguiente del cdigo PIN (Figure 228).
Repita los pasos 1 y 2 para los 3 nmeros restantes del cdigo PIN.
Cuando termine de introducir los nmeros del cdigo PIN, pulse el botn derecho (Figure 228) y luego el botn central para introducir el cdigo PIN (Figure 229).
El testigo se enciende momentneamente.
Pulse el botn central para desplazarse a la opcin GEOLINK, y pulse el botn derecho para seleccionar la opcin (Figure 230).
Aparece la pantalla de confirmacin de GeoLink en el InfoCenter (Figure 231).
Gire el interruptor de encendido a la posicin de DESCONECTADO y luego a la posicin de CONECTADO.
La pantalla de presentacin de GEOLINK aparece inicialmente cuando la llave de contacto es girada a la posicin de CONECTADO.
