GeoLink ™-ruiskutusjrjestelmsarja on ruiskutuslaitteen lislaite, joka on tarkoitettu ammattimaiseen kaupalliseen kyttn. Se on tarkoitettu pasiassa puistojen, golfkenttien, urheilukenttien ja kaupallisten kiinteistjen viheralueiden ruiskutukseen.
Voit ottaa yhteyden Toroon suoraan osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja kyttkoulutukseen liittyv materiaalia, tietoja lisvarusteista tai lhimmst jlleenmyyjst tai haluat rekisterid tuotteesi.
Ruiskutusjrjestelmss kytetyt kemikaalit voivat olla vaarallisia tai myrkyllisi kyttjlle, sivullisille, elimille, kasveille, maaperlle tai muulle ympristlle.
Tutustu huolellisesti kaikkien kytettyjen kemikaalien varoitusmerkintihin ja kyttturvallisuustiedotteisiin ja suojaudu kemikaalin valmistajan suositusten mukaisesti. Kyt asianmukaisia henkilnsuojaimia, kuten kasvo- ja silmsuojaimia, ksineit ja muita kemikaaleilta suojaavia varusteita.
Kytettyj kemikaaleja voi olla useita, ja jokaisen tietoihin on tutustuttava.
l kyt tai huolla ruiskutuslaitetta, jos nit tietoja ei ole kytettviss.
Varmista ennen ruiskutusjrjestelmn parissa tyskentely, ett jrjestelm on huuhdeltu kolme kertaa ja neutraloitu kemikaalin valmistajan suositusten mukaisesti ja ett kaikki venttiilit ovat kyneet lpi kolme jaksoa.
Varmista, ett lhettyvill on riittvsti puhdasta vett ja saippuaa ja pese heti pois kaikki iholle joutuneet kemikaalit.
Puhdista ruiskutuslaite. Listietoja on koneen kyttoppaan kohdassa Ruiskutuslaitteen puhdistus.
Important: Tyhjenn ruiskutussili kokonaan ennen GeoLink-ruiskutusjrjestelmn viimeistelysarjan asennusta.
Koneissa, joiden lisvarusteena on silin huuhtelusarja, on toimittava seuraavasti:
Pumppaa vesi huuhtelusilist ruiskutussilin. Katso silin huuhtelusarjan asennusohjeen kohta Huuhtelusarjan kytt.
Tyhjenn vesi ruiskutussilist. Katso ohjeet koneen kyttoppaan kohdasta Ruiskutuslaitteen puhdistus.
Tynn vasemman- ja oikeanpuoleiset ruiskutusosat ulos vaaka-asentoon.
Pyski kone tasaiselle alustalle, kytke seisontajarru, sammuta moottori ja irrota virta-avain. Listietoja on kyttoppaassa.
Important: Pyski kone tasaiselle alustalle ennen GeoLink-sarjan asennusta.
Knn AVAINKYTKINPOIS-asentoon ja irrota virta-avain. Katso kyttopas.
Avaa istuimen lukitus painamalla istuimen lukitussalpaa taaksepin (Figure 1).
Knn istuinta ja istuimen alustaa eteenpin, kunnes kannatintangon p kannatintangon kannattimessa on kannattimen aukon alalaidassa (Figure 1).
Irrota pultti ja mutteri, joilla akun miinuskaapelin liitin on kiinnitetty akun miinusnapaan.
Shkkipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.
Akun kaapeleiden virheellinen kytkent voi vahingoittaa ruiskutuslaitetta ja kaapeleita sek aiheuttaa kipinit.
Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.
Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).
Akun navat tai metallitykalut voivat aiheuttaa oikosulun koskettaessaan ruiskutuslaitteen metalliosia, mist voi seurata kipinit.
Kun irrotat tai asennat akun, l anna akun napojen koskettaa ruiskutuslaitteen metalliosia.
l anna metallitykalujen aiheuttaa oikosulkua akun napojen ja ruiskutuslaitteen metalliosien vlille.
Pid akun hihna aina paikallaan suojaamassa ja kiinnittmss akkua.
Ved eristesuojus taakse ja irrota pultti ja mutteri, joilla akun pluskaapelin liitin on kiinnitetty akun plusnapaan (Figure 2).
Note: Varmista, ett akkukaapeleiden liittimet eivt kosketa akun napoja.
Anna moottorin jhty kokonaan.
Irrota koneen johdinsarjan 2-istukkainen liitin, joka on kytketty istuinkytkimen liittimeen (Figure 3).
Irrota sokka, jolla kannatintanko on kiinnitetty istuimen alustan pohjassa olevaan kannattimeen (Figure 4).
Irrota kaksi sokkaa, joilla istuimen alustan saranaliitin on kiinnitetty koneen alustan kannattimiin (Figure 5).
Irrota kaksi saranatappia, joilla istuin ja istuimen alusta on kiinnitetty koneen alustaan (Figure 5).
Nosta istuin ja istuimen alusta irti koneesta (Figure 6).
Knn moottorin huoltopaneelin salpojen kahvat ylspin (Figure 7).
Nosta moottorin huoltopaneeli ja irrota se koneesta (Figure 7).
Irrota kaksi painettavaa kiinnitint, joilla vasen etulokasuoja on kiinnitetty alempaan ROPS-kiskoon (Figure 8).
Note: Hvit irrotetut painettavat kiinnittimet.
Irrota kolme pulttia (5/161tuumaa) ja kolme aluslaattaa (5/16tuumaa), joilla lokasuoja on kiinnitetty koneen runkoon (Figure 9).
Irrota lokasuoja koneesta.
Note: Hvit irrotetut painettavat kiinnittimet.Silyt lokasuoja, pultit ja aluslaatat kohdassa Vasemman ja oikean etulokasuojan asennus tehtv asennusta varten.
Irrota kuusi painettavaa kiinnitint ja viisi aluslaattaa (9/161/2tuumaa), joilla sisemmn lokasuojan suojus on kiinnitetty koneen runkoon (Figure 10).
Irrota sisemmn lokasuojan suojus koneesta (Figure 11).
Note: Hvit irrotetut painettavat kiinnittimet.
Toista vaiheet 1–5 koneen toisella puolella olevalle lokasuojalle ja sisemmn lokasuojan suojukselle.
Irrota koneen johdinsarjan kaksi shkliitint (2-istukkaiset) vasemman ja oikean ajovalon 2-nastaisista liittimist (Figure 12).
Irrota yhdeksn painettavaa kiinnitint, joilla konepelti on kiinnitetty koneen kojelautaan ja runkoon (Figure 13).
Note: Sily painettavat kiinnittimet kohdassa Konepellin asennus tehtv asennusta varten.
Irrota konepelti koneesta (Figure 13).
Note: Hvit irrotetut painettavat kiinnittimet.
Vaiheeseen tarvittavat osat:
| Putkikokoonpano, Toro-osanro 114-9553 | 2 |
| Nippuside | 8 |
Kiinnit nippuside vaahtomerkitsinsarjan kompressorin kytkentpaneelissa oikeanpuoleisen ruiskutusosan lpinkyvn ja sinisen letkun ymprille (Figure 14).
Paina lukitusholkki sisn (Figure 15).
Ved putki ulos liittimest (Figure 15).
Toista vaiheet 2 ja 3 ruiskutusosien kolmen muun putken kohdalla.
Kiinnit nippuside vaahtomerkitsinsarjan kompressorin kytkentpaneelissa oikeanpuoleisen ruiskutusosan lpinkyvn ja sinisen letkun ymprille (Figure 16).
Lys vasemman- ja oikeanpuoleisen ruiskutusosan vaahtosuuttimien kahden lpinkyvn ja kahden sinisen putken puristusmuttereita (Figure 16).
Irrota nelj putkea ruiskutusosien puristusliittimist (Figure 16).
Merkitse teipill ulommassa ruiskutusosassa vasemmanpuoleisen ruiskutusosan vasemmanpuoleiset neste- ja ilmaputket sek oikeanpuoleisen ruiskutusosan oikeanpuoleiset neste- ja ilmaputket.
Siirr vaahtosuutinten putkia vasemman- ja oikeanpuoleisessa ruiskutusosassa taaksepin ja ruiskutusosan nivelkohdan lhell olevan R-liittimen lpi (Figure 17).
Jos koneeseen on asennettu keskipuomin jatkosarja, kiinnit neste- ja ilmaputkien vapaat pt lyhsti ulompaan ruiskutusosaan. Ohita vaiheet Uusien putkikokoonpanojen valmistelu vaahtomerkitsimen suuttimia varten ja Uuden putkikokoonpanon asennus.
Irrota nippusiteet, joilla vaahtomerkitsinsarjan neste- ja ilmaputket on kiinnitetty ulompaan ruiskutusosaan (Figure 18).
Lys vaahtomerkitsimen suuttimen kohdalla puristusmutteria, jolla sininen putki (vesi) on kiinnitetty vaahtomerkitsimen suuttimen siniseen puristusliittimeen (Figure 19).
Lys puristusmutteria, jolla lpinkyv putki (ilma) on kiinnitetty vaahtomerkitsimen suuttimen valkoiseen puristusliittimeen (Figure 19).
Irrota neste- ja ilmaputket koneesta.
Irrota puristusmutterit putkien pist (Figure 19).
Note: Silyt puristusmutterit kohdan Uuden putkikokoonpanon asennus vaiheessa 1 tehtv asennusta varten.
Kohdista vanhat neste- ja ilmaputket (Figure 20) uuteen putkikokoonpanoon (Toro-osanro 114–9553).
Merkitse teipill vanhojen neste- ja ilmaputkien pituudet uuteen putkikokoonpanoon.
Lis uuteen putkikokoonpanoon vaiheessa 7 tehtyyn merkintn 26cm, tee merkint putkikokoonpanoon ja katkaise putket toisen (pidemmn) merkinnn kohdalta (Figure 20).
Jos vanhat neste- ja ilmaputket on merkitty nippusiteell, merkitse uusi putkikokoonpano nippusiteell. Muussa tapauksessa siirry vaiheeseen 10.
Note: Vanhoja neste- ja ilmaputkia ei en tarvita.
Poista putkikokoonpanon kummankin pn vaipasta 77–102mm (Figure 20).
Toista neste- ja ilmaputkia koskevat vaiheet 1–10 koneen toisella puolella.
Liu’uta sininen puristusmutteri sinisen putken piden yli ja valkoinen puristusmutteri lpinkyvn putken plle (Figure 21).
Kohdista valkoisella puristusmutterilla varustettu lpinkyvn putken p vaahtomerkitsimen suuttimen valkoiseen liittimeen ja kirist puristusmutteri ksin (Figure 21).
Kohdista sinisell puristusmutterilla varustettu sinisen putken p vaahtomerkitsimen suuttimen siniseen liittimeen ja kirist puristusmutteri ksin (Figure 21).
Vie putkikokoonpano ulomman ruiskutusosan ylemmn tukitangon takaosaa pitkin kuvan mukaisesti (Figure 22).
Important: Jos putkikokoonpano asennetaan ylemmn tukitangon vrlle puolelle, putket jvt puristuksiin telineen ja ulomman ruiskutusosan vliin, kun puomit ovat kuljetusasennossa.
Kiinnit putkikokoonpano suuttimen tuen reikn nippusiteell kuvan mukaisesti (Figure 23).
Kiinnit putkikokoonpano ulompaan ruiskutusosaan nippusiteill kuvan mukaisesti (Figure 22).
Kiinnit putkikokoonpanon vapaa p lyhsti ulompaan ruiskutusosaan.
Toista putkikokoonpanoa koskevat vaiheet 1–6 koneen toisella puolella.
Irrota Ultra Sonic Boom -tasaussarjan johdinsarjan 3-nastainen liitin koneen johdinsarjan 3-istukkaisesta liittimest (Figure 24).
Toista vaihe 1 koneen toisella puolella olevalle Ultra Sonic Boom -johdinsarjan 3-nastaiselle liittimelle.
Tue keskiosan suojusta (11 suutinta) ja irrota nelj laippakantapulttia (5/161-1/4tuumaa) ja kaksi suojuksen liuskaa, joilla suojus on kiinnitetty suojuksen tukikannattimeen (Figure 25).
Irrota keskiosan suojus koneesta (Figure 26).
Note: Silyt suojus, suojuksen liuskat ja laippakantapultit kohdan Keskiosan suojuksen asennus vaiheissa 1 ja 2 tehtv asennusta varten.
Note: Jos koneessa on lisvarusteena saatava ruiskupistoolisarja, katso kohta Paineentunnistuksen putken ja syttletkun irrotus.
Paina putken kytkentkappaleen holkki oikeanpuoleisen puomiosan venttiilin ptekorkkiin (Figure 27).
Ved kojelaudan mittarin paineentunnistuksen putki ulos putken kytkentkappaleesta (Figure 27).
Paina putken kytkentkappaleen holkki oikeanpuoleisen ruiskutusosan venttiilin 90°:n kulmaliittimeen (Figure 28).
Ved kojelaudan mittarin paineentunnistuksen putki ulos putken kytkentkappaleesta (Figure 28).
Note: l irrota letkukelan syttletkun sulkuventtiilin 90°:n kulmaliitint oikeanpuoleisen puomiosan venttiilin laipasta.
Irrota koneen johdinsarjan 3-istukkainen liitin, jossa on merkint LEFT SPRAY VALVE (vasemmanpuoleinen ruiskutusventtiili), CENTER SPRAY VALVE (keskimminen ruiskutusventtiili) ja RIGHT SPRAY VALVE (oikeanpuoleinen ruiskutusventtiili), kolmen ruiskutusventtiilin ohjaimen 3-nastaisista liittimist (Figure 29).
Irrota merkinnll RATE VALVE (ruiskutuksen sdinventtiili) varustettu koneen johdinsarjan 4-istukkainen liitin ruiskutuksen sdinventtiilin ohjaimen 4-nastaisesta liittimest (Figure 30).
Irrota merkinnll MASTER SPRAY VALVE (pruiskutusventtiili) varustettu koneen johdinsarjan 3-istukkainen liitin pruiskutusventtiilin ohjaimen 3-nastaisesta liittimest (Figure 30).
Vaiheeseen tarvittavat osat:
| Nippuside | 1 |
| Kytkimen tulppa | 1 |
Irrota nelj laippakantaruuvia (1/41/2tuumaa), joilla 3-kytkinpaneeli on kiinnitetty ohjauskonsoliin (Figure 31).
Purista ruiskutuksen stkytkimen lukituskielekkeet yhteen ja paina kytkin yls ja ulos 3-kytkinpaneelista (Figure 32).
Irrota merkinnll Rate Switch (Ruiskutusmrn kytkin) varustettu koneen johdinsarjan 8-istukkainen liitin kytkimen 8-nastaisesta liittimest (Figure 31).
Note: Koneesta irrotettua ruiskutusmrn kytkint ei en tarvita.
Vie etujohdinsarjan ruiskutusmrn kytkimen haara 3-kytkinpaneelin aukon lpi ja kiinnit johdinhaara vierekkiseen johdinhaaraan nippusiteell.
Kiinnit 3-kytkinpaneeli ohjauskonsoliin (Figure 32) neljll laippakantaruuvilla (1/41/2tuumaa), jotka irrotettiin vaiheessa 1.
Kohdista kytkimen tulppa 3-kytkinpaneelin aukkoon, josta ruiskutusmrn kytkin irrotettiin (Figure 31).
Paina kytkimen tulppaa 3-kytkinpaneeliin, kunnes tulppa napsahtaa kiinni paneeliin (Figure 31).
Irrota ulomman ruiskutusosan kohdalla letkunkiristin, jolla ruiskutusosan letku on kiinnitetty T-letkuliittimeen (Figure 33).
Irrota letku T-liittimest (Figure 33).
Irrota letkun vapaa p R-liittimest (Figure 33).
Toista vaiheet 1–3 toisen ulomman ruiskutusosan syttletkun kohdalla.
Irrota keskimmisen ruiskutusosan alta letkunkiristin, jolla keskimmisen ruiskutusosan syttletku on kiinnitetty T-letkuliittimeen (Figure 34).
Irrota kiinnikkeet, joilla pikaliittimet on kiinnitetty vasemmanpuoleiseen, keskimmiseen ja oikeanpuoleiseen syttletkuun, ruiskutusosien venttiilien pikaliittimist (Figure 35).
Note: Silyt kiinnikkeet kohdassa Letkujen asennus suutinventtiileihin 7–10 tehtv asennusta varten.
Irrota vasemmanpuoleisen, keskimmisen ja oikeanpuoleisen osan syttletkut ruiskutusosien venttiilien pikaliittimist ja irrota letkut koneesta (Figure 35).
Note: Vasemmanpuoleisen, keskimmisen ja oikeanpuoleisen ruiskutusosan syttletkuja ei en tarvita.

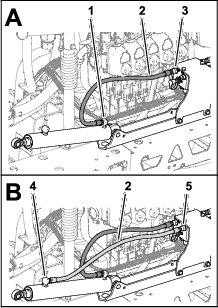

Irrota letkut vasemman- ja oikeanpuoleisen nostosylinterin pidennysporteista (Figure 37).
Irrota letkut nostosylinterin jakoputken porteista C2 ja C4 (Figure 37).
Irrota letkut vasemman- ja oikeanpuoleisen nostosylinterin sisnvetoporteista (Figure 37).
Irrota letkut nostosylinterin jakoputken porteista C1 ja C3 (Figure 37).
Note: Letkuja ei en tarvita.
Nostolaitteen kapasiteetti: 91kg
Note: Silyt kaikki irrottamasi osat ellei toisin ohjeisteta. Osia kytetn myhemmin keskipuomin jatkeen asennukseen.
Tue ulompaa ruiskutusosaa riittvn kapasiteetin nostolaitteella.
Irrota sokka ja liitintappi, joilla nostosylinterin tangon p on kiinnitetty kntkannattimeen (Figure 38).
Note: Silyt liitintappi ja sokka kohdassa Nostosylinterien asennus tehtv asennusta varten.
Irrota laippalukkomutteri (5/16tuumaa) ja laippakantapultti (5/163/4tuumaa), joilla saranatappi on kiinnitetty sylinterin kiinnikkeeseen (Figure 39).
Irrota saranatappi ja nostosylinteri koneesta (Figure 39).
Suorita kohdan Ulompien ruiskutusosien irrotus vaiheet.
Nostolaitteen kapasiteetti: 91kg
Note: Jos koneessa on lisvarusteena puomisuojussarja, jt suojukset paikoilleen ulompiin ruiskutusosiin.
Painavien koneiden ja laitteiden nostaminen vrin voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan.
Painavia koneita ja laitteita nostettaessa on kytettv nostovlineit, kuten ketjuja ja hihnoja, jotka on mritetty nostettavan laitteen painolle.
Note: Silyt kaikki irrottamasi osat ellei toisin ohjeisteta. Osia kytetn myhemmin keskipuomin jatkeen asennukseen.
Irrota laippapultti (5/161tuumaa) ja laippalukkomutteri (5/16tuumaa), joilla saranatappi on kiinnitetty kntkannattimeen (Figure 40).
Irrota saranatappi keskimmisen ruiskutusosan kntkannattimesta ja ulomman ruiskutusosan saranaliittimest (Figure 40).
Note: Silyt laippapultti, laippamutteri ja saranatappi kohdassa Ulompien ruiskutusosien asennus tehtv asennusta varten.
Irrota ulompi ruiskutusosa keskimmisest ruiskutusosasta ja irrota ulompi osa koneesta (Figure 40).
Irrota kaksi laipallista nailonholkkia ulomman ruiskutusosan saranaliittimest (Figure 40).
Note: Holkkeja ei en tarvita.
Toista kohdan Nostosylinterien irrotus ulompaa ruiskutusosaa koskevat vaiheet 1–3 koneen toisella puolella.
Toista tmn kohdan ulompaa ruiskutusosaa koskevat vaiheet 1–4 koneen toisella puolella.
Irrota ruiskutusosan noston jakoputki sylinterin kiinnikkeest seuraavalla tavalla:
Koneet, joissa ei ole lisvarusteena saatavaa Ultra Sonic Boom -tasaussarjaa: irrota kaksi laippalukkomutteria (5/16tuumaa) ja kaksi laippakantapulttia (5/161tuumaa), joilla ruiskutusosan noston jakoputken tukikannatin on kiinnitetty sylinterin kiinnikkeeseen, ja irrota jakoputki ja kannatin sylinterin kiinnikkeest (Figure 41).
Koneet, joissa on lisvarusteena saatava Ultra Sonic Boom -tasaussarja: irrota kaksi laippalukkomutteria (5/16tuumaa) ja kaksi laippakantapulttia (5/161tuumaa), joilla ruiskutusosan noston jakoputken tukikannatin ja TEC-ohjaimen kannatin on kiinnitetty sylinterin kiinnikkeeseen, ja irrota jakoputki ja kannatin sylinterin kiinnikkeest (Figure 42).
Tue ruiskutusosan noston jakoputki sitomalla se ruiskutusventtiilin asennuskannattimeen kydell.
Note: Silyt tukikannatin ja noston jakoputki, pultit ja mutterit kohdassa Nostosylinterin jakoputken kiinnitys sylinterin kiinnikkeeseen tehtv asennusta varten.
Nostolaitteen kapasiteetti: 41kg
Jos koneessa on lisvarusteena puomisuojussarja, irrota suojus keskimmisist ruiskutusosista.
Tue keskimmist ruiskutusosaa nostolaitteella, jonka kapasiteetti on riittv (Figure 43).
Merkitse teipill reit, joiden kohdalta keskimmisen ruiskutusosan tukikannattimet on kiinnitetty koneen kiinnityslevyyn neljll laippakantapultilla (1/21-1/4tuumaa) ja neljll laippalukkomutterilla (1/2tuumaa) (Figure 44).
Irrota nelj laippakantapulttia (1/21-1/4tuumaa) ja nelj laippalukkomutteria (1/2tuumaa), joilla keskimmisen ruiskutusosan tukikannattimet on kiinnitetty koneen rungon kiinnityslevyyn, ja irrota keskimminen ruiskutusosa koneesta (Figure 45).
Note: Silyt pultit ja lukkomutterit uuden keskimmisen ruiskutusosan asennusta varten.
Vaiheeseen tarvittavat osat:
| Laippakantapultti (3/81tuumaa) | 2 |
| Laippalukkomutterit (3/8tuumaa) | 2 |
| Keskipuomin jatke | 1 |
| Sylinterin kiinnike (leve) | 1 |
| Sidelevy (leve) | 1 |
| Lukkopultti ( 1tuumaa) | 4 |
| Laippalukkomutteri (1/2tuumaa) | 4 |
Irrota keskimmisest ruiskutusosasta laippalukkomutteri, jolla sumutussuutin on kiinnitetty suuttimen kiinnikkeeseen (Figure 46 ja Figure 47).
Note: Silyt lukkomutteri kohdan Sumutussuutinten ja letkujen asennus keskimmiseen ruiskutusosaan vaiheessa 6 tehtv asennusta varten.
Irrota ruostumaton tersruuvi (#121-1/4tuumaa), jolla ylempi kiristimen puolisko ja kaksinkertainen tai yksinkertainen letkuliitin (3/4tuumaa) on kiinnitetty sumutussuuttimen runkoon, ja irrota letkuliitin ja letku suuttimesta (Figure 48).
Note: Kuusiokantapultti (5/163/4tuumaa, ruostumatonta terst) irtoaa ylemmst kiristimen puoliskosta, kun kiristin avataan. Silyt pultti asennusta varten.
Irrota suutin keskimmisest ruiskutusosasta (Figure 46 ja Figure 47).
Toista vaiheet 1 ja 2 kahden muun sumutussuuttimen kohdalla.
Note: Silyt sumutussuuttimet, ruostumattomat tersruuvit ja kuusiokantapultit kohdan Keskimmisen ruiskutusosan sumutussuutinten ja letkujen kiinnitys vaiheissa 6 ja 7 tehtv asennusta varten.
Irrota letkut (sislpimitta 3/4tuumaa), letkuliittimet, kiristimet ja T-letkuliitin keskimmisest ruiskutusosasta (Figure 46).
Note: Letkua, letkuliittimi, kiristimi ja T-liitint ei en tarvita.
Nostolaitteen kapasiteetti: 41kg
Tue keskimmist ruiskutusosaa nostolaitteella, jonka kapasiteetti on riittv.
Irrota kaksi laippakantapulttia (3/81tuumaa) ja kaksi laippalukkomutteria (3/8tuumaa), joilla tukikannatin on kiinnitetty keskimmiseen ruiskutusosaan, ja irrota kannatin (Figure 49).
Irrota kaksi laippakantapulttia (3/81tuumaa) ja kaksi laippalukkomutteria (3/8tuumaa), joilla toinen tukikannatin on kiinnitetty keskimmiseen ruiskutusosaan, ja irrota kannatin (Figure 49).
Note: Silyt tukikannattimet, pultit ja lukkomutterit kohdan Tukikannatinten kiinnitys keskimmiseen ruiskutusosaan vaiheissa 3 ja 4 tehtv asennusta varten.
Irrota kaksi laippakantapulttia (3/81tuumaa) ja kaksi lukkomutteria (3/8tuumaa), joilla vasemman- ja oikeanpuoleisen palkkirungon pystysuuntaiset laipat on kiinnitetty (Figure 50).
Irrota kaksi lukkopulttia (1/21-1/4tuumaa) ja kaksi lukkomutteria (1/2tuumaa), joilla kapea sylinterin kiinnike, vasemman- ja oikeanpuoleinen palkkirunko ja kapea sidelevy on kiinnitetty (Figure 51).
Note: Silyt laippakantapultit, lukkopultit ja lukkomutterit kohdan Keskipuomin jatkeen asennus vaiheissa 2 ja 7 tehtv asennusta varten. Kapeaa sylinterin kiinnikett ja kapeaa sidelevy ei en tarvita.
Irrota vasemman- ja oikeanpuoleiset palkkirungot toisistaan.
Kohdista keskipuomin jatkeen pystysuuntaisten laippojen reit palkkirungon reikiin (Figure 52).
Kiinnit keskipuomin jatke lyhsti palkkirunkoon (Figure 52) kahdella laippakantapultilla (3/81tuumaa) ja kahdella laippalukkomutterilla (3/8tuumaa), jotka irrotettiin kohdan Keskimmisen ruiskutusosan palkkirunkojen irrotus toisistaan vaiheessa 1.
Kohdista keskipuomin jatkeen pystysuuntaisten laippojen reit toisen palkkirungon reikiin (Figure 52).
Kiinnit keskipuomin jatke lyhsti toiseen palkkirunkoon (Figure 52) GeoLink-ruiskutusjrjestelmn viimeistelysarjan kahdella laippakantapultilla (3/81tuumaa) ja kahdella laippalukkomutterilla (3/8tuumaa) (Figure 52).
Kohdista sylinterin kiinnikkeen reit palkkirungon keskilinjan ja keskipuomin jatkeen reikiin (Figure 53).
Aseta sidelevy palkkirunkoon ja keskipuomin jatkeeseen ja kohdista sidelevyn reik palkkirunkojen ja puomijatkeen keskilinjan reikiin (Figure 53).
Kiinnit sylinterin kiinnike, palkkirungot, keskipuomin jatke ja sidelevy kahdella lukkopultilla (1/21-1/4tuumaa) ja kahdella laippalukkomutterilla (1/2tuumaa), jotka irrotettiin kohdan Keskimmisen ruiskutusosan palkkirunkojen irrotus toisistaan vaiheessa 2, sek GeoLink-ruiskutusjrjestelmn viimeistelysarjan neljll lukkopultilla (1/21-1/4tuumaa) ja neljll laippalukkomutterilla (1/2tuumaa) (Figure 53).
Kirist 3/8tuuman laippakantapultit ja laippalukkomutterit momenttiin 37–45Nm.
Kirist 1/2tuuman laippalukkomutterit momenttiin 91–113Nm.
Vaiheeseen tarvittavat osat:
| Sumutussuutin | 2 |
| Letkukokoonpano (ruiskutusventtiili 5 tai 6) | 2 |
| Laippalukkomutteri (5/16tuumaa) | 2 |
Nostolaitteen kapasiteetti: 55kg
Tue keskimmist ruiskutusosaa nostolaitteella, jonka kapasiteetti on riittv.
Kohdista oikeanpuoleisen tukikannattimen reit oikeanpuoleisen palkkirungon reikiin kuvan mukaisesti (Figure 54).
Kiinnit oikeanpuoleinen tukikannatin oikeanpuoleiseen palkkirunkoon (Figure 54) kahdella laippakantapultilla (3/81tuumaa) ja kahdella laippalukkomutterilla (3/8tuumaa), jotka irrotettiin kohdan Tukikannatinten irrotus keskimmisest ruiskutusosasta vaiheissa 2 ja 3.
Toista vaiheet 2 ja 3 vasemmanpuoleisen palkkirungon vasemmanpuoleisen tukikannattimen kohdalla (Figure 54).
Kirist laippakantapultit ja laippamutterit momenttiin 37–45Nm.
Nosta uusi keskimminen ruiskutusosaosa sopivalle tyskentelykorkeudelle nostolaitteella.
Irrota GeoLink-ruiskutusjrjestelmn viimeistelysarjan kahdesta sumutussuuttimesta ruostumaton tersruuvi, jolla ylempi kiristimen puolisko on kiinnitetty satulakannattimeen (Figure 55).
Paikanna reik yksinkertaisen letkuliittimen sivussa keskimmisen ruiskutusosan letkukokoonpanon (ruiskutusventtiili 5 tai 6) 25cm:n letkun pss (Figure 55 ja Figure 56).
Kohdista sumutussuuttimen satulakannattimen siirtoputki (Figure 55) yksinkertaisen letkuliittimen (1/2tuumaa) sivussa olevaan reikn.
Sulje ylempi kiristimen puolisko letkuliittimen ymprille ja kiinnit kiristimen puolisko ja sumutussuuttimen runko (Figure 55) ruostumattomalla tersruuvilla (#121-1/4tuumaa). Kirist ruostumaton tersruuvi momenttiin 14–18N∙m.
Important: l kirist ruostumatonta tersruuvia kiremmksi kuin vaiheen 5 arvo.
Note: Varmista, ett kuusiokantapultti (5/163/4tuumaa) asettuu ylemmn kiristimen puoliskon syvennykseen, kun kiristin suljetaan.
Toista vaiheet 3–5 toisen yksinkertaisen letkuliittimen (Figure 55 ja Figure 56) ja 25cm:n letkun kohdalla kohdan Sumutussuutinten irrotus vaiheissa 1 ja 2 irrotetun sumutussuuttimen, kuusiokantapultin ja ruostumattoman tersruuvin kanssa.
Toista vaiheet 3–5 keskimmisen ruiskutusosan toisen letkukokoonpanon (ruiskutusventtiili 5 tai 6) yksinkertaisen letkuliittimen kohdalla (Figure 55 ja Figure 56) kohdan Sumutussuutinten irrotus vaiheessa 4 irrotettujen kahden sumutussuuttimen kanssa.
Vie 13mm:n letku ja suutinkokoonpano ulomman palkkirungon poikkitukien vlist (Figure 57).
Vie letku ja suutin palkkirungon poikkituen yli ulospin ulommaiseen suuttimen kiinnikkeeseen (Figure 57).
Kohdista sumutussuuttimen kuusiokantapultti (5/163/4tuumaa) suuttimen kiinnikkeen reikn ja kiinnit suutin lyhsti kiinnikkeeseen GeoLink-ruiskutusjrjestelmn viimeistelysarjan laippalukkomutterilla (5/16tuumaa) (Figure 58).
Vie toinen 13mm:n letku ja suutinkokoonpano ulomman palkkirungon poikkitukien vlist (Figure 57).
Vie letku ja suutin palkkirungon poikkituen yli sisnpin sisimmiseen suuttimen kiinnikkeeseen (Figure 57).
Kohdista sumutussuuttimen kuusiokantapultti (5/163/4tuumaa) suuttimen kiinnikkeen reikn (Figure 58) ja kiinnit suutin lyhsti kiinnikkeeseen laippalukkomutterilla (5/16tuumaa), joka irrotettiin kohdan Sumutussuutinten irrotus vaiheissa 1 ja 4.
Kirist laippalukkomutteri momenttiin 1978–2542Ncm.
Vie letku ja letkuliitin (13810mm; 1/232tuumaa) keskimmisen ruiskutusosan sivulle vasemman- ja oikeanpuoleisen tukikannattimen kohdalle (Figure 57).
Toista vaiheet 1–8 toisen letku- ja suutinkokoonpanon kohdalla toisessa ulommassa palkkirungossa (Figure 57 ja Figure 58).
Vaiheeseen tarvittavat osat:
| Hattu (pikaliitin) | 3 |
| Kiinnike | 3 |
Irrota ohitusletkun ylp seuraavalla tavalla:
Koneet, joissa ei ole lisvarusteena saatavaa ksiruiskutussauvasarjaa tai lisvarusteena saatavaa shkkyttist letkukelasarjaa: irrota pieni kiinnike, jolla ohitusletkun pikaliitin on kiinnitetty oikeanpuoleisen ruiskutusosan ohitusventtiilin pikaliittimeen (Figure 59).
Koneet, joissa on lisvarusteena saatava ksiruiskutussauvasarja tai lisvarusteena saatava shkkyttinen letkukelasarja: irrota kiinnike, jolla sulkuventtiilin pikaliitin on kiinnitetty oikeanpuoleisen ruiskutusosan ohitusventtiilin pikaistukkaan.
Irrota suuri kiinnike, jolla ohitusletkun alapn 90°:n letkuliitin on kiinnitetty ruiskutussilin liitinkappaleeseen (Figure 61).
Note: Silyt suuri kiinnike kohdassa Ohitusletkujen kiinnitys silin tehtv asennusta varten.
Irrota ohitusletku koneesta.
Note: Ohitusletkua ja pient kiinnikett ei en tarvita.
Irrota kolme kiinnikett, joilla kolme venttiilin ohjainta on kiinnitetty vasempaan, keskimmiseen ja oikeaan ruiskutusosan venttiiliin (Figure 62).
Irrota venttiilin ohjaimet vasemmasta, keskimmisest ja oikeasta ruiskutusosan venttiilist (Figure 62).
Irrota kiinnike, jolla tulppa on kiinnitetty ohitusventtiilin pikaliittimeen (Figure 63).
Note: Tulppaa ei en tarvita.Ohitusventtiilien asettelu – koneet, joissa on lisvarusteena saatava ksiruiskutussauvasarja tai lisvarusteena saatava shkkyttinen letkukelasarja.
Irrota kolme kiinnikett, joilla kolme ohitusventtiili on kiinnitetty vasempaan, keskimmiseen ja oikeaan ruiskutusosan venttiiliin (Figure 64).
Nosta ohitusventtiilit ruiskutusosien venttiileist (Figure 64).
Kierr ohitusventtiilej 180°:ta ja kiinnit ne ruiskutusosien venttiilien pikaliittimiin (Figure 64).
Kiinnit kolme ohitusventtiili ruiskutusosien venttiileihin kolmella kiinnikkeell, jotka irrotettiin vaiheessa 4 (Figure 64).
Kiinnit tulppa ohitusventtiilin pikaistukkaan (Figure 65).
Kiinnit tulppa pikaistukkaan kiinnikkeell, joka irrotettiin vaiheessa 3 (Figure 65).
Kiinnit kolme venttiilin ohjainta vasempaan, keskimmiseen ja oikeaan ruiskutusosan venttiiliin (Figure 62) kiinnikkeill, jotka irrotettiin vaiheessa 1.
Note: Ruiskutusosien venttiilit listn 10 venttiilin GeoLink-ruiskutusjrjestelmn venttiileihin kohdassa Kolmen ruiskutusosan venttiilin kiinnitys venttiilien asennuskannattimeen.
Irrota kaksi laippakantapulttia (1/43/4tuumaa) ja kaksi lukkomutteria (1/4tuumaa), joilla vasemmanpuoleisen puomiosan venttiili on kiinnitetty jakoputken kannattimeen (Figure 66).
Note: Kahta laippakantapulttia ja lukkomutteria ei en tarvita.
Irrota kaksi laippakantapulttia (1/43/4tuumaa) ja kaksi lukkomutteria (1/4tuumaa), joilla oikeanpuoleisen puomiosan venttiili on kiinnitetty jakoputken kannattimeen (Figure 66).
Irrota laippakiristin (40–64mm, 1-9/16...2-1/2tuumaa) ja tiiviste (2535 mm, 11-3/8tuumaa), joilla vasemman ruiskutusosan venttiilin laippa on kiinnitetty sovittimeen (Figure 66).
Note: Silyt kaksi laippakantapulttia, kaksi lukkomutteria, laippakiristin ja tiiviste kohdassa Kolmen ruiskutusosan venttiilin kiinnitys venttiilien asennuskannattimeen tehtv asennusta varten.
Irrota kolme ruiskutusosan venttiili koneesta (Figure 67).
Irrota tarrat kolmen ruiskutusosan venttiilin ohjaimista (Figure 68).
Irrota laippakiristin (51mm, 2tuumaa) ja tiiviste (38mm, 1-1/2tuumaa), joilla sovittimen laippa on kiinnitetty virtausmittarin laippaan (Figure 69).
Note: Silyt laippakiristin ja tiiviste kohdassa Jakoputken kiinnitys virtausmittariin tehtv asennusta varten.
Vaiheeseen tarvittavat osat:
| Virtausmittarin kiinnike | 1 |
| Tukipidttimen puolikas | 4 |
| Pultti (1/24-1/4tuumaa) | 4 |
| Laippalukkomutterit (1/4tuumaa) | 4 |
Irrota merkinnll FLOW METER (virtausmittari) varustettu koneen johdinsarjan 3-istukkainen liitin virtausmittarin 3-nastaisesta liittimest (Figure 70).
Irrota koneen johdinsarjan kaksi painettavaa kiinnitint ruiskutusosan venttiilin kannattimen pohjalaipasta (Figure 70).
Irrota venttiilien asennuskannattimesta nelj laippakantapulttia (5/163/4tuumaa), joilla ruiskutusosan venttiilin kannatin on kiinnitetty, ja irrota venttiilien kannatin koneesta (Figure 71).
Note: Silyt nelj laippakantaruuvia kohdassa Virtausmittarin kiinnikkeen ja pidttimien asennus tehtv asennusta varten. Ruiskutusosan venttiilin kannatinta ei en tarvita.
Kohdista virtausmittarin kiinnikkeen reit venttiilien asennuskannattimen reikiin (Figure 72).
Kiinnit virtausmittarin kiinnike venttiilien asennuskannattimeen neljll laippakantaruuvilla, jotka irrotettiin kohdan Ruiskutusosan venttiilin kannattimen irrotus vaiheessa 3, ja kirist ruuvit momenttiin 1978–2542Ncm.
Kohdista kaksi tukipidttimen puolikasta virtausmittarin ja virtausmittarin kiinnikkeen vliin ja kohdista pidttimien puolikkaat kiinnikkeen reikiin (Figure 73).
Kohdista virtausmittarin takaosan tukipidttimen puolikas yhteen pidttimen puolikkaaseen, joka kiinnitettiin vaiheessa 3 (Figure 73).
Kiinnit pidtinpuolikkaiden pari virtausmittarin kiinnikkeeseen (Figure 73) kahdella pultilla (1/44-1/2tuumaa) ja kahdella laippalukkomutterilla (1/4tuumaa).
Toista vaiheet 4 ja 5 toisessa pidttimen puolikkaassa, joka kiinnitettiin vaiheessa 3.
Kirist pultit ja mutterit momenttiin 1017–1243Ncm.
Vaiheeseen tarvittavat osat:
| Takajohdinsarja | 1 |
| Nippuside | 7 |
Etsi sarjan johdinsarjan 84cm pitk johdinsarjan haara, 60cm pitk johdinsarjan haara ja 66cm pitk johdinsarjan haara (Figure 74 ja Figure 75).
Vie sarjan johdinsarjan 84cm, 60cm ja 66cm pitk johdinsarjan haara koneen vasemmalle puolelle koneen johdinsarjaa pitkin (Figure 76 ja Figure 77).
Vie sarjan johdinsarjan 84cm, 60cm ja 66cm pitk johdinsarjan haara eteenpin vasenta runkokiskoa pitkin (Figure 79 ja Figure 80).
Vie sarjan johdinsarjan 84cm, 60cm ja 66cm pitk johdinsarjan haara koneen johdinsarjaa pitkin seisontajarrukokoonpanon ulkopuolelta (Figure 81).
Vie sarjan johdinsarjan 84cm, 60cm ja 66cm pitk johdinsarjan haara iskua vaimentavan tukiputken poikki kuvan mukaisesti (Figure 82).
Kiinnit sarjan johdinsarja koneen johdinsarjaan kuvien mukaisesti (Figure 80, Figure 81 ja Figure 82).
Vie koneen takana 89cm pitk johdinsarjan haara noston jakoputken edest ja virtausmittarin oikealta puolelta kuvan mukaisesti (Figure 83).
Vie 102cm pitk johdinsarjan haara noston jakoputken takapuolelta ja oikealle kuvan mukaisesti (Figure 83).
Kytke merkinnll LEFT SPRAY (vasemmanpuoleinen ruiskutus) varustettu 89cm pitkn johdinsarjan haaran 3-nastainen liitin merkinnll LEFT SPRAY VALVE (vasemmanpuoleinen ruiskutusventtiili) varustettuun koneen johdinsarjan 3-istukkaiseen liittimeen (Figure 84).
Kytke merkinnll CENTER SPRAY (keskimminen ruiskutus) varustettu sarjan johdinsarjan 3-nastainen liitin merkinnll CENTER SPRAY VALVE (keskimminen ruiskutusventtiili) varustettuun koneen johdinsarjan 3-istukkaiseen liittimeen (Figure 84).
Kytke merkinnll RIGHT SPRAY (oikeanpuoleinen ruiskutus) varustettu sarjan johdinsarjan 3-nastainen liitin merkinnll RIGHT SPRAY VALVE (oikeanpuoleinen ruiskutusventtiili) varustettuun koneen johdinsarjan 3-istukkaiseen liittimeen (Figure 84).
Aseta sarjan johdinsarjan painettava kiinnitin virtausmittarin kiinnikkeen laipan reikn (Figure 84).
Kytke merkinnll FLOW METER (virtausmittari) varustettu 89cm pitkn johdinsarjan haaran 3-istukkainen shkliitin virtausmittarin 3-nastaiseen liittimeen (Figure 85).
Kytke merkinnll MASTER VALVE (pventtiili) varustettu 89cm pitkn sarjan johdinsarjan haaran 3-nastainen liitin merkinnll MASTER SPRAY VALVE (pruiskutusventtiili) varustettuun koneen johdinsarjan 3-istukkaiseen liittimeen (Figure 86).
Kytke pruiskutusventtiilin ohjaimen 3-nastainen liitin merkinnll MASTER VALVE (pventtiili) varustettuun 89cm pitkn sarjan johdinsarjan haaran 3-istukkaiseen liittimeen (Figure 86).
Kytke ruiskutuksen sdinventtiilin ohjaimen 4-nastainen liitin merkinnll RATE VALVE (ruiskutuksen sdinventtiili) varustettuun 89cm pitkn sarjan johdinsarjan haaran 4-istukkaiseen liittimeen (Figure 87).
Vaiheeseen tarvittavat osat:
| Suora letkuliitin (12tuumaa) | 1 |
| Letkunkiristin (3/4...1-1/2tuumaa) | 3 |
| Letku (35-1/4tuumaa) | 1 |
| Asennuslohko | 1 |
| Letku (116tuumaa) | 1 |
Kiinnit letku (15-3/4tuumaa) suoraan letkuliittimeen (12tuumaa) letkunkiristimell (3/4...1-1/2tuumaa) ja kirist kiristin ksin (Figure 88).
Kiinnit letkun (15-3/4tuumaa) toinen p jakoputken letkuliittimeen letkunkiristimell kuvan mukaisesti (Figure 88) ja kirist letkunkiristin ksin.
Kiinnit letku (116tuumaa) toiseen jakoputken letkuliittimeen letkunkiristimell ja kirist kiristin ksin (Figure 88).
Kiinnit suora letkuliitin (12tuumaa) virtausmittarin laippaan tiivisteell (38mm, 1-1/2tuumaa) ja laippakiristimell (51mm, 2tuumaa), jotka irrotettiin kohdan Ruiskutusosien venttiilien irrotus jakoputken kannattimesta vaiheessa 6.
Kirist laippakiristin ksin (Figure 89).
Vaiheeseen tarvittavat osat:
| 90°:n letkuliitin ja letkukokoonpano | 1 |
| T-liitin (111tuumaa) | 1 |
| Letkunkiristin (3/41-1/5tuumaa) | 5 |
| Letku (126tuumaa) | 2 |
| 90°:n letkuliitin (13/4tuumaa NPT) | 2 |
| Pikaliitin (istukka – 3/4tuumaa) | 2 |
| Sulkuventtiili | 2 |
Omistajan hankkima tiiviste: PTFE-tiiviste
Levit PTFE-tiivistett kummankin 90°:n letkuliittimen (13/4tuumaa NPT) kierteisiin.
Kiinnit pikaliitin (istukka – 3/4tuumaa) 90°:n letkuliittimeen (13/4tuumaa NPT) kuvan mukaisesti (Figure 90).
Kiinnit 90°:n letkuliitin (13/4tuumaa NPT) letkuun (126tuumaa) ja kiinnit letku liittimeen letkunkiristimell (Figure 90).
Kiinnit letkun vapaa p T-liittimeen kuvan mukaisesti (Figure 90) ja kiinnit letku liittimeen letkunkiristimell.
Toista vaiheet 2–4 toiselle 90°:n letkuliittimelle, pikaliittimelle ja letkulle.
Kiinnit 90°:n letkuliitin ja letkukokoonpano T-liittimeen ja kiinnit letku liittimeen letkunkiristimell (Figure 90).
Irrota kaksi kiinnikett pikaliittimist (Figure 91), jotka kiinnitettiin kohdassa Ohitusletkujen kiinnitys.
Kiinnit sulkuventtiili pikaliittimen istukkaan (Figure 91).
Kiinnit venttiili liittimeen kiinnikkeell, joka irrotettiin vaiheessa 1.
Toista vaiheet 2 ja 3 toisen pikaliittimen istukan toisessa sulkuventtiiliss.
Kohdista ohitusletkukokoonpano ruiskutussilin (Figure 92).
Kiinnit 90°:n letkuliitin ruiskutussilin liitinkappaleeseen ja kiinnit liittimet kiinnikkeell, joka irrotettiin kohdan Puomiosan ohitusletkun irrotus vaiheessa 2.
Nostolaitteen kapasiteetti: 55kg
Nosta keskimmist ruiskutusosaa riittvn kapasiteetin nostolaitteella ja kohdista ruiskutusosan (Figure 93) tukikannattimen reit kohdan Keskimmisen ruiskutusosan irrotus vaiheessa 3 tunnistetun koneen rungon kiinnityslevyn reikiin.
Asenna keskimminen ruiskutuosa kiinnityskiskoihin (Figure 93) kohdan Keskimmisen ruiskutusosan irrotusvaiheessa 4 irrotetulla neljll laippakantapultilla (1/21-1/4tuumaa) ja neljll laippalukkomutterilla (1/2tuumaa).
Kirist mutterit ja pultit momenttiin 91–113Nm.
Avaa noston jakoputken sidonta venttiilin asennuskannattimesta.
Kiinnit ruiskutusosan noston jakoputki sylinterin kiinnikkeeseen seuraavalla tavalla:
Koneet, joissa ei ole lisvarusteena saatavaa Ultra Sonic Boom -tasaussarjaa:
Kohdista ruiskutusosan noston jakoputken tukikannattimen reit sylinterin kiinnikkeen reikiin (Figure 94).
Kiinnit tukikannatin sylinterin kiinnikkeeseen (Figure 94) kahdella kohdan Ruiskutusosan noston jakoputken irrotus keskimmisest ruiskutusosasta vaiheessa 1 irrotetulla laippakantapultilla (5/161tuumaa) ja laippalukkomutterilla (5/16tuumaa).
Koneet, jossa on lisvarusteena saatava Ultra Sonic Boom -tasaussarja:
Kohdista ruiskutusosan noston jakoputken tukikannattimen reit ja TEC-ohjaimen kannatin sylinterin kiinnikkeen reikiin.
Kiinnit tukikannatin ja TEC-kannatin sylinterin kiinnikkeeseen (Figure 95) kahdella kohdan Ruiskutusosan noston jakoputken irrotus keskimmisest ruiskutusosasta vaiheessa 1 irrotetulla laippakantapultilla (5/161tuumaa) ja laippalukkomutterilla (5/16tuumaa).
Kirist pultit ja mutterit momenttiin 1978–2542Ncm.
Vaiheeseen tarvittavat osat:
| Venttiilin asennuskannatin ja ruiskutusventtiilikokoonpano | 1 |
| Pultti (4 10mm) | 3 |
| Ruiskutuslaitteen ohjain ASC 10 | 1 |
| Laippalukkomutteri (4mm) | 3 |
| Tulppa (pikaliitin) | 2 |
| Laippakantapultit (5/163/4tuumaa) | 8 |
| Laippalukkomutterit (5/16tuumaa) | 8 |
| Letkunkiristin | 1 |
| Painettava kiinnitin (nippuside) | 1 |
| Painettava kiinnitin (liitinkiinnike) | 3 |
Kohdista ruiskutuslaitteen ohjain ASC 10 venttiilin asennuskannattimen etupuolelle niin, ett 4-nastainen liitin osoittaa ulospin (Figure 96).
Kiinnit ruiskutuslaitteen ohjain venttiilin asennuskannattimeen (Figure 96) neljll pultilla (310mm) ja neljll laippalukkomutterilla (3mm).
Note: l kyt ruiskutuslaitteen ohjaimen ASC 10 ylemp ulommaista reik.
Kirist pultit ja mutterit momenttiin 234–286Ncm.
Irrota kiinnikkeet, joilla suutinventtiilien 1–7 venttiilin ohjaimet on kiinnitetty (Figure 97).
Irrota venttiilin ohjaimet suutinventtiileist 1–7 (Figure 97).
Irrota kiinnikkeet, joilla tulpat on kiinnitetty pikaliittimen istukkoihin suutinventtiileiss 5 ja 6, ja irrota tulpat (Figure 98).
Note: Tulppia ei en tarvita. Silyt kiinnikkeet kohdassa Ruiskutusosan ohitusletkujen asennus – koneet, joissa on lisvarusteena saatava ksiruiskutussauvasarja tai lisvarusteena saatava shkkyttinen letkukelasarja tehtv asennusta varten.
Irrota kiinnikkeet, joilla ohitusventtiilit on kiinnitetty suutinventtiileihin 1–7 (Figure 99).
Nosta ohitusventtiilit suutinventtiileist 1–5 (Figure 99).
Kierr ohitusventtiilej 180°:ta ja kiinnit ne ruiskutusosien venttiilien pikaliittimiin (Figure 100).
Kiinnit ohitusventtiilit ruiskutusosien venttiileihin kiinnikkeill (Figure 100), jotka irrotettiin vaiheessa 4.
Toista vaiheet 5–7 suutinventtiilien 6 ja 7 ohitusventtiilien kohdalla (Figure 101).
Kiinnit tulpat ohitusventtiilien pikaliittimiin suutinventtiileiss 5 ja 6 tulppien mukana toimitetuilla kiinnikkeill (Figure 100).
Kiinnit venttiilin ohjaimet suutinventtiileihin 1–7 (Figure 97) vaiheessa 1 irrotetuilla kiinnikkeill.
Kiinnit kolme kohdan Ruiskutusosien venttiilien irrotus jakoputken kannattimesta vaiheessa 8 irrotettua ruiskutusosan venttiili (Figure 103) ruiskutusventtiilikokoonpanon venttiilin 7 laippaan laippakiristimell ja tiivisteell, jotka irrotettiin kohdan Puomiosien venttiilien irrotus vaiheessa 4.
Important: Vasemmanpuoleinen, keskimminen ja oikeanpuoleinen ruiskutusosan venttiili tunnistetaan GeoLink-ruiskutusjrjestelmss seuraavalla tavalla: vasemmanpuoleinen ruiskutusosan venttiili – suutinventtiili 8, keskimminen ruiskutusosan venttiili – suutinventtiili 9 ja oikeanpuoleinen ruiskutusosan venttiili – suutinventtiili 10.
Kiinnit suutinventtiilin 8 ohitusventtiilin pikaliittimen istukka suutinventtiilin 7 ohitusventtiiliin pikaliittimeen kohdan Ruiskutusosien venttiilien irrotus jakoputken kannattimesta vaiheessa 8 irrotetulla kiinnikkeell.
Kiinnit suutinventtiili 10 venttiilien asennuskannattimeen (Figure 105 tai Figure 106) kahdella kohdan Ruiskutusosien venttiilien irrotus jakoputken kannattimesta vaiheessa 2 irrotetulla laippakantapultilla (1/43/4tuumaa) ja kahdella lukkomutterilla (1/4tuumaa).
Kirist laippakantapultit ja lukkomutterit momenttiin 1017–1243Ncm.
Nostolaitteen kapasiteetti: 23kg
Nosta venttiilin asennuskannatin ja ruiskutusventtiilikokoonpano riittvn kapasiteetin nostolaitteella ja kohdista ne keskimmisen ruiskutusosan ylle (Figure 107).
Kohdista venttiilin asennuskannattimen kiinnikkeen reit keskimmisen ruiskutusosan palkkirungon reikiin (Figure 108).
Asenna venttiilin asennuskannatin palkkirunkoon (Figure 108 ja Figure 109) neljll pultilla (5/163/4tuumaa) ja neljll laippalukkomutterilla (5/16tuumaa).
Toista vaiheet 2–3 toisen palkkirungon venttiilin asennuskannattimen kohdalla.
Kirist laippakantapultit ja laippalukkomutterit momenttiin 1978–2542Ncm.
Asenna letku (116tuumaa) 90ׄ°:n laippaliittimen (1tuuma) plle kuvan mukaisesti (Figure 110).
Kiinnit letku laippaliittimeen letkunkiristimell (Figure 110).
Kiinnit nippuside / painettava kiinnitin venttiilien asennuskannattimen pll olevaan reikn kuvan mukaisesti (Figure 110).
Kiinnit nippuside / painettava kiinnitin (Figure 110) letkuun (116tuumaa).
Irrota kiinnikkeet ohitusletkuihin kohdan Ohitusletkujen kiinnitys vaiheessa 2 kiinnitetyist pikaliittimien istukoista.
Kiinnit ohitusletkun pikaliitin suutinventtiili 10:n ohitusventtiilin pikaliittimeen (Figure 111).
Kiinnit ohitusletkun ja ohitusventtiilin pikaliittimet kiinnikkeell (Figure 111).
Toista vaiheet 1–3 suutinventtiilin 1 pikaliittimiss.
Kiinnit ohituksen sulkuventtiilin pikaliitin ohitusventtiilin pikaliittimell (istukka) (Figure 112).
Kiinnit ohituksen sulkuventtiilin pikaliittimet ja ohitusventtiili kiinnikkeell (Figure 112), joka irrotettiin kohdan Ohitusventtiilien asettelu – koneet, joissa on lisvarusteena saatava ksiruiskutussauvasarja tai lisvarusteena saatava shkkyttinen letkukelasarja vaiheessa 3.
Toista vaiheet 1 ja 2 koneen toisella puolella olevalle ohituksen sulkuventtiilille ja ohitusventtiilille.
Kiinnit liitinkiinnikkeen painettavat kiinnittimet venttiilien asennuskannattimen reikiin (Figure 113).
Kytke merkinnll NOZZLE VALVE 1 (suutinventtiili 1) varustettu 89cm pitkn sarjan johdinsarjan haaran 3-istukkainen liitin (Figure 114) vasemmanpuoleisimman venttiilin ohjaimen (sijainti 1) 3-nastaiseen liittimeen.
Note: Venttiilin ohjaimen sijainnit 1–10 ovat vasemmalta oikealle koneen takaa katsottuna.
Kytke merkinnll NOZZLE VALVE 2 (suutinventtiili 2) varustettu 89cm pitkn sarjan johdinsarjan haaran 3-istukkainen liitin (Figure 114) venttiilin ohjaimen (sijainti 2) 3-nastaiseen liittimeen.
Kytke jljell olevat 89cm pitkn sarjan johdinsarjan haaran 3-istukkaiset liittimet venttiilin ohjaimien 3-nastaisiin liittimiin (Figure 114).
Note: Varmista, ett 3-istukkainen liitin on kytketty vastaavaan venttiilin ohjaimen sijaintiin.
Vaiheeseen tarvittavat osat:
| Hydrauliletku (1/424-3/4tuumaa) | 4 |
Kohdista kohdan Nostosylinterien irrotus vaiheessa 3 irrotetun nostosylinterin kiinte p sylinterin kiinnikkeen 16mm:n (5/8tuumaa) reikn (Figure 115).
Note: Varmista, ett sylinterin pidennys- ja sisnvetoportit ovat oikeilla kohdilla.
Kiinnit sylinteri sylinterin kiinnikkeeseen saranatapilla, laippakantapultilla ja laippamutterilla (Figure 115).
Kirist pultti ja mutteri momenttiin 1978–2542Ncm.
Toista vaiheet 1–3 toisen nostosylinterin kohdalla sylinterin kiinnikkeen toisella puolella.
Asenna uusi hydrauliletku (1/424-3/4tuumaa) lyhsti vasemmanpuoleisen puomin nostosylinterin pidennysporttiin ja puomin noston jakoputken porttiin C3 (Figure 116).
Asenna uusi hydrauliletku (1/424-3/4tuumaa) lyhsti vasemmanpuoleisen puomin nostosylinterin sisnvetoporttiin ja puomin noston jakoputken porttiin C4 (Figure 116).
Asenna uusi hydrauliletku (1/424-3/4tuumaa) lyhsti oikeanpuoleisen puomin nostosylinterin pidennysporttiin ja puomin noston jakoputken porttiin C1 (Figure 117).
Asenna uusi hydrauliletku (1/424-3/4tuumaa) lyhsti oikeanpuoleisen puomin nostosylinterin sisnvetoporttiin ja puomin noston jakoputken porttiin C2 (Figure 117).
Kirist nostosylinterien pidennys- ja sisnvetoporttien letkuliittimet (Figure 116 ja Figure 117) momenttiin 21–26Nm.
Kirist puomin noston jakoputken letkujen mutterit (Figure 116 ja Figure 117) momenttiin 24–30Nm.
Vaiheeseen tarvittavat osat:
| Laipallinen nailonholkki | 4 |
| Nippuside | 1 |
| Syttletkukokoonpano 188cm | 1 |
| Syttletkukokoonpano 234cm | 1 |
| Syttletkukokoonpano 279cm | 1 |
Katkaise letku kahden sumutussuuttimen vlist (Figure 118).
Irrota laippalukkomutteri (5/16tuumaa), jolla sumutussuutin on kiinnitetty suuttimen tukeen (Figure 118).
Toista vaiheet 2 ja 1 kolmen muun suuttimen kohdalla.
Note: Silyt laippalukkomutteri ja sumutussuutin kohdassa Sumutussuuttimien asennus ulompiin ruiskutusosiin tehtv asennusta varten.
Note: Koneesta irrotettuja letkuja, kiristimi ja T-liittimi ei en tarvita.
Toista vaiheet 2–3 toisen ulomman ruiskutusosan kohdalla.
Irrota vaiheessa 1 irrotetusta kahdeksasta sumutussuuttimesta ruostumattomat tersruuvit (#121-1/4tuumaa), joilla ylemmt kiristimen puoliskot ja yksinkertaiset tai kaksinkertaiset letkuliittimet (3/4tuumaa) on kiinnitetty kunkin sumutussuuttimen runkoon, ja irrota letkuliittimet (Figure 119).
Note: Kuusiokantapultti (5/163/4tuumaa, ruostumatonta terst) irtoaa ylemmst kiristimen puoliskosta, kun kiristin avataan. Silyt pultti asennusta varten.
Nostolaitteen kapasiteetti: 91kg
Nosta ulompi puomi nostolaitteella, jonka kapasiteetti on riittv.
Asenna laipalliset nailonholkit 31,8mm:n (1-1/4tuumaa) reikiin saranaliittimen molemmilla puolilla (Figure 120).
Kohdista saranaliittimien holkit keskimmisen ruiskutusosan pn kntkannattimen laippojen reikiin (Figure 121).
Kiinnit saranaliitin kntkannattimeen kohdan Ulompien ruiskutusosien irrotus vaiheessa 2 irrotetulla saranatapilla, laippapultilla (5/161tuumaa) ja laippalukkomutterilla (5/16tuumaa).
Kirist pultti ja mutteri momenttiin 1978–2542Ncm.
Kohdista nostosylinterin tangon p 25mm:n (1tuuma) reikn saranaliittimen pss (Figure 122).
Kiinnit nostosylinteri saranaliittimeen liitintapilla ja sokalla (Figure 122), jotka irrotettiin kohdan Nostosylinterien irrotus vaiheessa 2.
Toista vaiheet 1–7 ulomman ruiskutusosan kohdalla koneen toisella puolella.
Vaiheeseen tarvittavat osat:
| Syttletku 279cm | 2 |
| Syttletku 234cm | 2 |
| Syttletku 188cm | 4 |
| Syttletku 81cm | 2 |
Tunnista syttletkut pituuden mukaan (Figure 123) kussakin sumutussuuttimen sijainnissa seuraavalla tavalla:
| Sumutussuuttimien sijainnit – vasemmanpuoleinen ruiskutusosa | Sumutussuuttimien sijainnit – keskimminen ruiskutusosa | Sumutussuuttimien sijainnit – oikeanpuoleinen ruiskutusosa |
|---|---|---|
| Sumutussuutin 1 (suutinventtiili 1) – syttletku 279cm | Sumutussuuttimet 5 ja 6 (suutinventtiili 5) – syttletku 81cm ja kaksi haaraletkua | Sumutussuutin 9 (suutinventtiili 7) – syttletku 188cm |
| Sumutussuutin 2 (suutinventtiili 2) – syttletku 234cm | Sumutussuuttimet 7 ja 8 (suutinventtiili 6) – syttletku 81cm ja kaksi haaraletkua | Sumutussuutin 10 (suutinventtiili 8) – syttletku 188cm |
| Sumutussuutin 3 (suutinventtiili 3) – syttletku 188cm | Sumutussuutin 11 (suutinventtiili 9) – syttletku 234cm | |
| Sumutussuutin 4 (suutinventtiili 4) – syttletku 188cm | Sumutussuutin 12 (suutinventtiili 10) – syttletku 279cm |
Note: Katso Figure 124 kohdassa Letkujen asennus suutinventtiileihin 1–4, Figure 125 kohdassa Letkujen asennus suutinventtiileihin 5–6 ja Figure 126 kohdassa Letkujen asennus suutinventtiileihin 7–10 suutinventtiilien sijainteja varten.
Asenna syttletkun (279cm) suora letkuliitin suutinventtiilin 1 liittimeen (Figure 124).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 124).
Asenna syttletkun (234cm) suora letkuliitin suutinventtiilin 2 liittimeen (Figure 124).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 124).
Asenna syttletkun (188cm) suora letkuliitin suutinventtiilin 3 liittimeen (Figure 124).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 124).
Asenna syttletkun (188cm) suora letkuliitin suutinventtiilin 4 liittimeen (Figure 124).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 124).
Note: Syttletkukokoonpanossa (81cm) on T-liitin, jossa on kaksi haaraletkua ja kaksi yksinkertaista letkuliitint.
Asenna syttletkun (81cm) suora letkuliitin suutinventtiilin 5 liittimeen (Figure 125).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 125).
Asenna syttletkun (81cm) suora letkuliitin suutinventtiilin 6 liittimeen (Figure 125).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 125).
Asenna syttletkun (188cm) suora letkuliitin suutinventtiilin 7 liittimeen (Figure 126).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 126).
Asenna syttletkun (188cm) suora letkuliitin suutinventtiilin 8 liittimeen (Figure 126).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 126).
Asenna syttletkun (234cm) suora letkuliitin suutinventtiilin 9 liittimeen (Figure 126).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 126).
Asenna syttletkun (279cm) suora letkuliitin suutinventtiilin 10 liittimeen (Figure 126).
Note: Varmista, ett letkuliitin asettuu kokonaan liittimeen.
Kiinnit letkuliitin liittimeen kiinnikkeell (Figure 126).
Vie sumutussuuttimien 1, 2, 3 ja 4 letkut keskimmisen ruiskutusosan vasemmanpuoleisen ulkopdyn R-liittimen lpi (Figure 127 ja Figure 128).
Vie sumutussuuttimien 7, 8, 9 ja 10 letkut keskimmisen ruiskutusosan oikeanpuoleisen ulkopdyn R-liittimen lpi (Figure 127 ja Figure 128).
Vie syttletkut (279cm) ja letkuliittimet (3/4tuumaa) ruiskutusosaa pitkin sumutussuuttimiin 1 ja 10 kuvien mukaisesti (Figure 127 ja Figure 128).
Vie syttletkut (234cm) ja letkuliittimet (3/4tuumaa) ruiskutusosaa pitkin sumutussuuttimiin 2 ja 9 kuvien mukaisesti (Figure 127 ja Figure 128).
Vie syttletkut (188cm) ja letkuliittimet (3/4tuumaa) ruiskutusosaa pitkin sumutussuuttimiin 3 ja 8 kuvien mukaisesti (Figure 127 ja Figure 128).
Note: Vie letkut putkirungon kannatinten alempien takalpivientisuojusten lpi.
Vie syttletkut (188cm) ja letkuliittimet (3/4tuumaa) ruiskutusosaa pitkin sumutussuuttimiin 4 ja 7 kuvien mukaisesti (Figure 127 ja Figure 128).
Note: Vie letkut putkirungon kannatinten alempien takalpivientisuojusten lpi.
Niputa sumutussuuttimien nelj letkua yhteen nippusiteell kuvan mukaisesti (Figure 128).
Kohdista sumutussuuttimen satulakannattimen siirtoputki (Figure 129) yksinkertaisen letkuliittimen (1/2tuumaa) sivussa olevaan reikn.
Sulje ylempi kiristimen puolisko letkuliittimen ymprille ja kiinnit kiristimen puolisko ja sumutussuuttimen runko (Figure 129) ruostumattomalla tersruuvilla (#121-1/4tuumaa). Kirist ruostumaton tersruuvi momenttiin 14–18N∙m.
Note: Varmista, ett kuusiokantapultti (5/163/4tuumaa) asettuu ylemmn kiristimen puoliskon syvennykseen, kun kiristin suljetaan.
Asenna sumutussuuttimet ulompaan ruiskutusosaan seuraavasti:
Kiinnit suuttimien 1 ja 4 sumutussuutin suuttimen kiinnikkeeseen (ruutu A, Figure 130) laippalukkomutterilla (5/16tuumaa), joka irrotettiin kohdan Sumutussuutinten irrotus ulommista ruiskutusosista vaiheessa 2.
Kiinnit suuttimien 2 ja 3 sumutussuutin suuttimen kiinnikkeeseen (ruudut A ja B, Figure 130) laippalukkomutterilla (5/16tuumaa), joka irrotettiin kohdan Sumutussuutinten irrotus ulommista ruiskutusosista vaiheessa 2.
Kirist laippalukkomutteri momenttiin 1978–2542Ncm.
Toista vaiheet 1–4 ruiskutusosan muiden sumutussuuttimien kohdalla.
Toista vaiheet 1–5 ulomman ruiskutusosan kohdalla koneen toisella puolella.
Aseta merkinnll PRESSURE TRANSDUCER GREEN WEDGE (paineanturin vihre kiila) varustettu 61cm pitkn sarjan johdinsarjan haaran 3-istukkainen liitin paineanturin 3-nastaiseen liittimeen (Figure 131).
Aseta 102cm pitkn sarjan johdinsarjan haaran 40-istukkainen liitin ruiskutuslaitteen ohjaimen ASC 10 40-nastaiseen liittimeen (Figure 132).
Kierr 40-istukkaisen liittimen siipiruuvi ASC 10 -liittimeen ksin (Figure 132).
Aseta 4-istukkainen liitin, jossa on merkint TO ASC 10 (asc 10:een), ruiskutuslaitteen ohjaimen ASC 10 4-nastaiseen liittimeen (Figure 133).
Kohdista kojelaudan painemittarin paineentunnistuksen putken (muovia) p putken kytkentkappaleen lukitusholkkiin (Figure 134).
Tynn paineentunnistuksen putkea lukitusholkkiin, kunnes putki on kokonaan paikallaan (Figure 134).
Irrota laippakiristin ja tiiviste, jolla merkitsemtn tulppa on kiinnitetty suutinventtiilin 10 laippaan (Figure 135).
Irrota laippakiristin ja tiiviste, joilla tulppa ja putkiliitin on kiinnitetty virtausmittarin jakoputken laippaan (Figure 135).
Kiinnit merkitsemtn tulppa virtausmittarin jakoputken laippaan vaiheessa 2 irrotetulla laippakiristimell ja tiivisteell ja kirist kiristin ksin (Figure 136).
Kiinnit lisvarusteena saatavan ksiruiskutussauvasarjan tai shkkyttisen letkukelasarjan sulkuventtiilin 90°:n liitin suutinventtiilin 10 laippaan vaiheessa 1 irrotetulla laippakiristimell ja tiivisteell ja kirist kiristin ksin (Figure 137).
Kohdista kojelaudan painemittarin paineentunnistuksen putken (muovia) p putken kytkentkappaleen lukitusholkkiin ksiruiskutussauvasarjan tai shkkyttisen letkukelasarjan sulkuventtiilin 90°:n liittimess (Figure 138).
Tynn paineentunnistuksen putkea lukitusholkkiin, kunnes putki on kokonaan paikallaan (Figure 138).
Vaiheeseen tarvittavat osat:
| Nippuside | 6 |
Vie vaahtosuutinten putket vasemman- ja oikeanpuoleisissa ruiskutusosissa sisnpin ja jokaisen ulomman ruiskutusosan nivelkohdan lhell olevan R-liittimen lpi (Figure 140).
Vie putket eteenpin ruiskutussilin vasenta puolta pitkin (Figure 140).
Kiinnit vasemman- ja oikeanpuoleisten vaahtomerkitsimen suutinten putket ruiskutusletkuihin neljll nippusiteell kuvan mukaisesti (Figure 140).
Kiinnit vasemman- ja oikeanpuoleisten vaahtomerkitsimen suutinten putket silin kierron putkiin kahdella nippusiteell kuvan mukaisesti (Figure 140).
Reitit oikean puomin vaahtoputket kuvan mukaisesti (Figure 141).
Liit lpinkyv putki kompressorin sivulevyn ilmaliittimeen (Figure 141 ja Figure 142).
Liit sininen putki kompressorin sivulevyn nesteliittimeen (Figure 141 ja Figure 142).
Reitit vasemman puomin vaahtoputket kuvan mukaisesti (Figure 141).
Liit lpinkyv putki kompressorin sivulevyn ilmaliittimeen (Figure 141 ja Figure 142).
Liit sininen putki kompressorin sivulevyn nesteliittimeen (Figure 141 ja Figure 142).
Kytke putket nippusiteell, joka valmisteltiin kohdan Uusien putkikokoonpanojen valmistelu vaahtomerkitsimen suuttimia varten vaiheessa 9, kohdistamalla oikeanpuoleisen ruiskutusosan sininen putki oikeanpuoleisen ruiskutusosan vesipiirin puristusliittimeen (Figure 143).
Asenna putken puristusmutteri liittimeen ja kirist mutteri ksin (Figure 143).
Kohdista oikeanpuoleisen ruiskutusosan lpinkyv putki oikeanpuoleisen ruiskutusosan ilmapiirin puristusliittimeen (Figure 143).
Asenna putken puristusmutteri liittimeen ja kirist mutteri ksin (Figure 143).
Liit merkitsemtn (ei nippusidett) putki kohdistamalla vasemmanpuoleisen ruiskutusosan sininen putki vasemmanpuoleisen ruiskutusosan vesipiirin puristusliittimeen (Figure 144).
Asenna putken puristusmutteri liittimeen ja kirist mutteri ksin (Figure 144).
Kohdista vasemmanpuoleisen ruiskutusosan lpinkyv putki vasemmanpuoleisen ruiskutusosan ilmapiirin puristusliittimeen (Figure 144).
Asenna putken puristusmutteri liittimeen ja kirist mutteri ksin (Figure 144).
Kiinnit vaahtomerkitsimen putket ruiskutuslaitteen suuttimen letkuihin kahdella nippusiteell (Figure 140).
Kytke Sonic Boomin johdinsarjan 3-istukkainen liitin oikeanpuoleisen Ultra Sonic -anturin kaapelin 3-nastaiseen liittimeen (A, Figure 145).
Kytke Sonic Boomin johdinsarjan 3-istukkainen liitin vasemmanpuoleisen Ultra Sonic -anturin kaapelin 3-nastaiseen liittimeen (B, Figure 145).
Vaiheeseen tarvittavat osat:
| Suojuksen jatkekokoonpano (12suutinta, Toro-osanro 120-0621) | 1 |
| Pop-niitti (Toro-osanro 114439) | 22 |
| Tukikannatin (keskiosan suojus, Toro-osanro 131-3703-03) | 4 |
| Levymutteri (Toro-osanro 94-2413) | 4 |
| Laippakantapultit (3/81-1/4tuumaa, Toro-osanro 110-5050) | 16 |
| Laippalukkomutterit (3/8tuumaa, Toro-osanro 104-8301) | 16 |
| Suojuksen liuska (Toro-osanro 120-0629) | 2 |
| Laippakantapultit (5/161-1/4tuumaa, Toro-osanro 323-36) | 4 |
Poraa 5mm:n (3/16tuumaa) poranterll 11 pop-niitti (Figure 146), joilla vahvistuslevy (yhdell niittirivill) ja kumisuojus on kiinnitetty kohdan Keskiosan suojuksen (11 suutinta) irrotus lisvarusteena saatavasta puomisuojussarjasta vaiheessa 2 irrotetun keskimmisen ruiskutusosan 11 suuttimen osan suojuksen phn.
Irrota vahvistuslevy, 11 aluslaattaa (3/16tuumaa) ja kumisuojus 11 suuttimen puomin suojuksesta (Figure 146).
Note: Silyt vahvistuslevy, aluslaatat ja kumisuojus vaiheissa 5 ja 6 tehtv asennusta varten.
Kohdista suojuksen jatkeen vahvistuslevyn (kaksi rivi) reit 11 suuttimen puomin suojuksen pn reikiin (Figure 147).
Kiinnit suojuksen jatke 11 suuttimen osan suojukseen (Figure 148) 11 pop-niitill (Toro-osanro 114439).
Kohdista vaiheessa 2 irrotetun kumisuojuksen ja vahvistuslevyn (yksi rivi) reit suojuksen jatkeen pn reikiin (Figure 149).
Kiinnit vahvistuslevy ja kumisuojus suojuksen jatkeeseen 11 pop-niitill (Toro-osanro 114439) ja 11 aluslaatalla (3/16tuumaa), jotka irrotettiin vaiheessa 5.
Note: Kohdista aluslaatat (3/16tuumaa) suojuksen jatkeen sispuolta vasten.
Asenna nelj levymutteria (Toro-osanro 94-2413) keskiosan suojuksen (Toro-osanro 131-3703-03) kahteen tukikannattimeen kuvan mukaisesti (Figure 150).
Paikanna keskimmisen ruiskutusosan jatkeen kohdalla palkkirungon pystyseinmst kaksi reikparia 25mm:n etisyydell toisistaan (Figure 151).
Kohdista tukikannattimen (Toro-osanro 131-3703-03) reit keskimmisen ruiskutusosan jatkeen reikiin, jotka tunnistettiin vaiheessa 2, kannattimen leve laippa vasemmalla puolella. Katso kuva (Figure 151).
Kiinnit tukikannatin palkkirunkoon (Figure 151) neljll laippakantapultilla (3/81-1/4tuumaa, Toro-osanro 110-5050) ja neljll laippalukkomutterilla (3/8tuumaa, Toro-osanro 104-8301).
Toista vaiheet 2–4 kahdelle muulle reikparille keskimmisen ruiskutusosan jatkeessa ja toiselle tukikannattimelle, laippakantapulteille ja laippalukkomuttereille.
Kirist mutterit ja pultit momenttiin 37–45Nm.
Kohdista keskiosan suojuksen reit keskiosan suojuksen tukikannattimien reikiin (Figure 152).
Kohdista kohdan Keskiosan suojuksen (11 suutinta) irrotus lisvarusteena saatavasta puomisuojussarjasta vaiheessa 1 irrotetun kahden suojuksen liuskan reit suojuksen letkuun ja kahteen tukikannattimeen (Figure 152).
Kiinnit suojuksen liuskat ja suojus tukikannattimiin neljll laippakantapultilla (5/161-1/4tuumaa), jotka irrotettiin kohdan Keskiosan suojuksen (11 suutinta) irrotus lisvarusteena saatavasta puomisuojussarjasta vaiheessa 1.
Kohdista kahden suojuksen liuskan (Toro-osanro 120-0629) reit suojuksen neljn jljell olevaan reikn ja tukikannattimien neljn jljell olevaan reikn (Figure 152).
Kiinnit suojuksen liuskat ja suojus tukikannattimiin (Figure 152) neljll laippakantapultilla (5/161-1/4tuumaa, Toro-osanro 323-36).
Kirist pultit momenttiin 1978–2542N∙cm.
Vaiheeseen tarvittavat osat:
| Vastaanottimen levy | 1 |
| Vlikappale (3/8 1 tuumaa) | 1 |
| Vastaanottimen kiinnike | 1 |
| Pultti (3/83-1/4tuumaa) | 1 |
| Varmistuslaatta (3/8 tuumaa) | 1 |
| Aluslaatta (3/813/16tuumaa) | 1 |
| Laippalukkomutteri (3/8tuumaa) | 1 |
| Laippakantapultti (5/163/4tuumaa) | 1 |
| Laippalukkomutteri (5/16tuumaa) | 1 |
| Laippakantapultti (3/81-1/2tuumaa) | 2 |
| Vlikappale (3/87/16tuumaa) | 2 |
| Navigoinnin vastaanotin: X25 GeoLink -tarkkuusruiskutusjrjestelmsarja, jalusta, WAAS (malli 41630) | 1 |
| Kuusiokantapultti (5 16mm) | 3 |
| Aluslaatta (5mm) | 3 |
| Liitinkappaleen sovitin (lisvarusteena saatava RTK-korjauksen CDMA-modeemisarja tai RTK-korjauksen GSM-modeemisarja) | 1 |
| Matkapuhelinverkon antenni (lisvarusteena saatava RTK-korjauksen CDMA-modeemisarja tai RTK-korjauksen GSM-modeemisarja) | 1 |
| Koaksiaalikaapeli (lisvarusteena saatava RTK-korjauksen CDMA-modeemisarja tai RTK-korjauksen GSM-modeemisarja) | 1 |
Kohdista navigoinnin vastaanottimen levyn reit, vlikappale (3/81tuumaa) ja vastaanottimen kiinnike (Figure 153).
Kiinnit vastaanottimen levy ja vlikappale kiinnikkeeseen pultilla (3/83-1/4tuumaa), varmistuslaatalla (3/8tuumaa), aluslaatalla (3/813/16tuumaa) ja laippalukkomutterilla (3/8tuumaa) kuvan mukaisesti (Figure 153).
Kiinnit laippakantapultti (5/163/4tuumaa) ja laippalukkomutteri (5/16tuumaa) vastaanottimen kiinnikkeen pienemmn rein ja vastaanottimen levyn aukon kautta (Figure 153).
Kirist pultit ja mutterit niin, ett vastaanottimen levyss on pieni vastus, kun sit knnetn.
Kiinnit vastaanottimen kiinnike ja vlikappale (3/87/16tuumaa) turvakaareen laippakantapultilla (3/81-1/2tuumaa) kuvan mukaisesti (Figure 154).
Kirist pultit niin, ett vastaanottimen levyss on pieni vastus, kun sit knnetn.
Tasaa vastaanottimen levy vasemmalta oikealle (Figure 155).
Kirist laippakantapultti (5/163/4tuumaa) ja laippalukkomutteri (5/16tuumaa) momenttiin 1978–2542Ncm.
Tasaa vastaanottimen levy edest taakse (Figure 155).
Kirist pultti (3/83-1/4tuumaa) ja laippalukkomutteri (3/8tuumaa) momenttiin 37–45Nm.
Kohdista kolme kierteill varustettua reik navigoinnin vastaanottimen jalustassa kolmeen vastaanottimen kiinnikkeen reikn (Figure 156).
Kiinnit vastaanotin kiinnikkeeseen (Figure 156) kolmella kuusiokantapultilla (516mm) ja kolmella aluslaatalla (5mm).
Kirist kolme pulttia momenttiin 576–712Ncm.
Note: Asenna RTK-antenni, jos koneessa on RTK-korjauksen CDMA- tai GSM-modeemi.
Kohdista koaksiaaliliitnt RTK-antennin laipan aukon lpi niin, ett liitnnn liitinkappaleen kierteet ovat alaspin (Figure 157).
Note: Knn koaksiaaliliitnt niin, ett liitinkappaleen kierteiden tasainen osa kohdistuu RTK-antennin laipan aukon tasaiseen osaan.
Kiinnit koaksiaaliliitnt vastaanottimen levyn laippaan varmistuslaatalla ja vastamutterilla ja kirist vastamutteri ksin (Figure 157).
Asenna RTK-antenni koaksiaaliliitnnn ylempn osaan ja kirist antennin mutteri ksin (Figure 158).
Kiinnit antennikaapeli lyhsti koaksiaaliliitnnn alempaan osaan (Figure 158).
Vie kaapeli navigoinnin vastaanottimen takaa CDMA- tai GSM-modeemin koaksiaaliliitntn (Figure 158).
Kiinnit antennikaapeli CDMA- tai GSM-modeemin koaksiaaliliitntn (Figure 158).
Kirist antennikaapelin mutterit ksin.
Vaiheeseen tarvittavat osat:
| Monitorin kannatin | 1 |
| Laippakantapultti (612mm) | 3 |
| U-pultti (5/16tuumaa) | 2 |
| Laippalukkomutteri (5/16tuumaa) | 8 |
| Pallokannatin | 1 |
| Laippakantapultti (5/163/4tuumaa) | 4 |
| Monitori: X25 GeoLink -tarkkuusruiskutusjrjestelmsarja, jalusta, WAAS (malli 41630) | 1 |
| Monitorin varsi: X25 GeoLink -tarkkuusruiskutusjrjestelmsarja, jalusta, WAAS (malli 41630) | 1 |
Merkitse ohjauspyrn sijainti ohjausventtiiliin teipill (Figure 159).
Irrota ohjauspyrn suojus (Figure 159).
Irrota mutteri (5/8tuumaa) ja aluslaatta (5/8tuumaa), joilla ohjauspyr on kiinnitetty ohjausventtiiliin, ja irrota ohjauspyr (Figure 159).
Kohdista monitorin kannatin koneeseen kuvan mukaisesti (Figure 160).
Kiinnit monitorin kannatin ohjausventtiilin koteloon (Figure 161) kolmella laippakantapultilla (612mm).
Kiinnit monitorin kannattimen levy koneen alustan tukiputkeen (Figure 162) kahdella U-pultilla ja neljll laippalukkomutterilla (5/16tuumaa).
Kirist ohjausventtiilin kolme laippakantapulttia (612mm) momenttiin 972–1198Ncm. Kirist tukiputken laippalukkomutterit momenttiin 1978–2542Ncm.
Kohdista ohjauspyrn teippimerkint ohjausventtiilin kotelon teippimerkintn (Figure 163).
Kohdista ohjauspyr ohjausventtiilin akseliin (Figure 163) aluslaatalla (5/8tuumaa) ja mutterilla (5/8tuumaa), jotka irrotettiin kohdan Ohjauspyrn irrotus vaiheessa 3.
Kirist mutteri momenttiin 206–254Nm.
Asenna kohdan Ohjauspyrn irrotus vaiheessa 2 irrotettu suojus ohjauspyrn (Figure 169).
Kiinnit pallokannatin monitorin kannattimen kiinnikkeeseen (Figure 164) neljll laippakantapultilla (5/163/4tuumaa) ja neljll laippalukkomutterilla (5/16tuumaa).
Kirist pultit ja mutterit momenttiin 1978–2542Ncm.
Kiinnit monitorin palloliitin ja koneen pallokannatin monitorin varteen (Figure 165).
Sd monitoria niin, ett se nkyy koneen kuljettajan paikalta ja kirist monitorin varren nuppi ksin (Figure 165).
Irrota koneen johdinsarjan 2-istukkainen liitin, jossa on merkint SPRAY PUMP COIL (ruiskutuspumpun kmi) laturin 2-nastaisesta liittimest (Figure 166).
Kytke merkinnll PUMP CLUTCH (pumpun kytkin) varustettu 84cm pitkn sarjan johdinsarjan haaran 2-nastainen liitin merkinnll SPRAY PUMP COIL (ruiskutuspumpun kmi) varustettuun koneen johdinsarjan 2-istukkaiseen liittimeen (Figure 167).
Kytke merkinnll PUMP CLUTCH (pumpun kytkin) varustettu sarjan johdinsarjan 2-istukkainen liitin laturin 2-nastaiseen liittimeen (Figure 167).
Vie 84cm pitk johdinsarjan haara moottoria ja ruiskutuspumppua vasten niin, ett johdinsarjan ja laturin hihnan vliss on tilaa (Figure 168).
Vaiheeseen tarvittavat osat:
| Akun kannatin | 1 |
| Pultti (5/161-3/4tuumaa) | 1 |
| Aluslaatta (5/16tuumaa) | 1 |
| Akku (540A) | 1 |
| Akun pidike | 1 |
| Laippalukkomutteri (5/16tuumaa) | 1 |
| Laturin kannatin | 1 |
| Kyttpyr 279mm | 1 |
| Pultti (1/42-1/4tuumaa) | 4 |
| Varmistuslaatta (1/4 tuumaa) | 4 |
| Laturi (60A) | 1 |
| Laippakantapultti (825mm) | 1 |
| Laippakantapultti (3/81-1/2tuumaa) | 1 |
| Kiilahihna | 1 |
Irrota kaksi laippalukkomutteria ja pidiketanko kahdesta J-pultista, joilla akku on kiinnitetty koneen akun kannattimeen (Figure 169).
Irrota akku koneesta (Figure 169).
Note: Laippamuttereita, pidiketankoa ja akkua (300A) ei en tarvita.
Irrota pultit (10-243/4tuumaa) ja mutterit (10-24), joilla sulakerasiat on kiinnitetty akun kannattimeen (Figure 170).
Note: Silyt pultit (10-243/4tuumaa) ja mutterit (10-24) kohdassa Akun kannattimen ja akun (540A) asennus tehtv asennusta varten.
Irrota kaksi laippakantapulttia (3/83/4tuumaa), joilla akun kannatin on kiinnitetty koneen iskua vaimentavaan tukiputkeen (Figure 170).
Note: Silyt laippakantapultti (3/83/4tuumaa) kohdassa Akun kannattimen ja akun (540A) asennus tehtv asennusta varten.
Irrota kaksi J-pulttia ja akkualusta akun kannattimesta (Figure 171).
Irrota akun kannatin koneesta (Figure 172).
Note: J-pultteja, akkualustaa ja akun kannatinta ei en tarvita.
Kohdista uusi akun kannatin koneen iskua vaimentavaan tukiputkeen ja sulakerasioihin (Figure 173).
Kiinnit akun kannatin iskua vaimentavaan tukiputkeen (Figure 174) kahdella laippakantapultilla (3/83/4tuumaa), jotka silytettiin kohdan Akun (300A) ja akun kannattimen irrotus vaiheessa 4.
Kirist laippakantapultit momenttiin 37–45Nm.
Kiinnit sulakerasiat akun kannattimeen (Figure 174) pultilla (10-243/4tuumaa) ja muttereilla (10-24), jotka irrotettiin kohdan Akun (300A) ja akun kannattimen irrotus vaiheessa 3.
Kiinnit akku akun kannattimeen pultilla (5/161-3/4tuumaa), aluslaatalla (5/16tuumaa), akun pidikkeell ja laippalukkomutterilla (5/16tuumaa) kuvan mukaisesti (Figure 175).
Kirist pultti ja mutteri momenttiin 1978–2542Ncm.
Lys kaksi pulttia kello 11:n asennossa olevassa pumpun pss kuvan mukaisesti (Figure 176), jotta pulttien pn ja pumpun vliin j 7–10mm:n rako.
Note: Pultteja ei tarvitse irrottaa ruiskutuspumpusta.
Kohdista laturin kannatin lysttyjen pulttien (vaihe 1) ja pumpun pn vliin (Figure 177).
Kirist pultit momenttiin 61–75N m.
Lys kiristinpyrn akselin mutteria (Figure 178).
Note: Varmista, ett hihna ei ole kirell.
Poista kaikki kireys ruiskutuspumpun hihnalta kntmll hihnan kiristyspulttia (Figure 178).
Irrota nelj pulttia (1/41tuumaa) ja nelj varmistuslaattaa (1/4tuumaa), joilla hihnapyr on kiinnitetty ruiskutuspumppuun (Figure 179).
Important: l irrota hihnapyr.
Note: Pultteja ja varmistuslaattoja ei en tarvita.
Kohdista laturin (sarja) hihnapyrn reit ruiskutuspumpun hihnapyrn reikiin (Figure 180).
Kiinnit laturin hihnapyr ruiskutuspumpun hihnapyrn ja ruiskutuspumppuun neljll pultilla (1/42-1/4tuumaa) ja neljll varmistuslaatalla (1/4tuumaa).
Kirist pultit momenttiin 1017–1243Nm.
Lis hihnan kireytt hihnan kiristyspulttia kntmll, kunnes hihna painuu 9,5mm, kun sit painetaan moottorin ja ruiskutuspumpun hammaspyrien puolivlist 4,5kg:n voimalla.
Kirist kiristinpyrn akselin mutteri momenttiin 37–44Nm.
Kiinnit laturi (60A) laturin kannattimen kierteiseen keskin (Figure 182) laippakantapultilla (3/81-1/2tuumaa).
Kiinnit laturin kierteinen laippa laturin kannattimen uritettuun laippaan (Figure 182) laippakantapultilla (825mm).
Kiinnit kiilahihna 279mm:n kyttpyrn ja laturin hihnapyrn (Figure 183).
Lis hihnan kireytt laturia (Figure 184) yls kntmll, kunnes hihna painuu 9,5mm, kun sit painetaan laturin hihnapyrn ja 279mm:n kyttpyrn puolivlist 4,5kg:n voimalla.
Kirist laippakantapultti (825mm) momenttiin 23–29Nm.
Kirist laippakantapultti (3/81-1/2tuumaa) momenttiin 37–45Nm.
Vaiheeseen tarvittavat osat:
| Rele | 1 |
| Painettava kiinnitin | 1 |
| Sulake (15A) | 1 |
| Sulake (50A) | 1 |
Kytke sarjan johdinsarjan 57cm pitkn vaaleanpunaisen johdon 2-istukkainen liitin (Figure 185) laturin (50A) 2-nastaiseen liittimeen.
Vie vaaleanpunainen tunnistusjohto pois laturin hihnoista ja kiinnit johto nippusiteell.
Irrota mutteri laturin (50A) navasta (Figure 186).
Kiinnit punainen 6AWG:n laturin johto laturin (50A) napoihin mutterilla (Figure 186).
Vie punainen laturi napoja kohti ja pois hihnapyrst ja laturin hihnasta.
Kirist mutteri momenttiin 47–57Nm.
Tee viilto laturin navan eristesuojukseen (Figure 186).
Kytke releen 5-nastainen liitin merkinnll ASC 10 ENABLE RELAY (asc 10 -kyttnottorele) varustettuun sarjan johdinsarjan 5-istukkaiseen liittimeen (Figure 187).
Kohdista releen kiinnityskielekkeen reik iskua vaimentavan tukiputken reikn ja kiinnit rele putkeen painettavalla kiinnittimell (Figure 187).
Valmistele yleismittari virtapiirin testaamista varten.
Aseta yleismittarin anturi koneen sulakerasiassa 3 sulakekannan 2 koskettimeen 4 (oikea puoli) kuvan mukaisesti (Figure 188).
Tunnista toisella yleismittarin anturilla sulakerasioiden etupuolella punaisen 10AWG:n johdon pss oleva lattaliitin, joka on kytketty sulakekannan 2 koskettimeen 4.
Merkitse teipill liitin ja johto, jotka tunnistettiin vaiheessa 3 (Figure 189).
Kytke vaiheessa 4 merkitty lattaliitin sarjan johdinsarjan 51mm pitkn vaaleanpunaisen johdon pss olevaan istukkaliittimeen (Figure 190).
Tynn sulaketta (15A) sulakerasian 3 sulakekantaan 2, kunnes sulake on tysin paikallaan (Figure 191).
Tynn sulaketta (50A) johtosulakerasiaan, kunnes sulake on tysin paikallaan (Figure 192).
Vaiheeseen tarvittavat osat:
| Datajohdinsarja (navigointijrjestelm), GeoLink-tarkkuusruiskutusjrjestelmn sarja (malli 41630) | 1 |
| Akun johdinsarja (navigointijrjestelm), GeoLink-tarkkuusruiskutusjrjestelmn sarja (malli 41630) | 1 |
| Nippuside | 8 |
| Pikakiristin (punainen kahva) | 1 |
| Pikakiristin (musta kahva) | 1 |
Important: Joitain datajohdinsarjan liittimi ei kytet. Varmista, ett kyttmttmien liitinten suojukset ja tulpat ovat lujasti paikoillaan.
Kytke navigoinnin shkjohdinsarjan 3-istukkainen liitin (shkvirran liitnt) datajohdinsarjan 3-nastaiseen liittimeen (shkvirran liitnt) (Figure 193).
Vie datajohdinsarjan 390cm pitk haara vasemmanpuoleisen pystysuoran turvakaaren putken takaosaa pitkin.
Vie datajohdinsarjan 390cm pitk haara oikeanpuoleista ROPS-putkea pitkin ja 12-istukkainen liitin (harmaa) sek 12-istukkainen liitin (musta) yls kohti navigoinnin vastaanotinta (Figure 197).
Kohdista datajohdinsarjan harmaan ja mustan 12-istukkaisen liittimen pitkn sivun kaksi uloketta navigoinnin vastaanottimen vasemmanpuoleisen (harmaan) 12-nastaisen liittimen pohjassa olevan vaakaseinmn kahteen kohdistusuraan (Figure 198).
Note: Kytke johdinsarja varovasti navigoinnin vastaanottimeen. Johdinsarjan liittimien kohdistusulokkeet vastaavat vain tiettyj navigoinnin vastaanottimen nastaliitntjen kohdistusuria.
Kytke datajohdinsarjan harmaa ja musta 12-istukkainen liitin navigoinnin vastaanottimen vasemmanpuoleiseen (harmaaseen) 12-nastaiseen liittimeen, kunnes salvat napsahtavat kiinni toisiinsa (Figure 198).
Kohdista datajohdinsarjan mustan 12-istukkaisen liittimen lyhyen sivun kaksi uloketta navigoinnin vastaanottimen oikeanpuoleisen (mustan) 12-nastaisen liittimen vasemmanpuoleisen pystyseinmn kahteen kohdistusuraan (Figure 198).
Note: Kytke johdinsarja varovasti navigoinnin vastaanottimeen. Johdinsarjan liittimien kohdistusulokkeet vastaavat vain tiettyj navigoinnin vastaanottimen nastaliitntjen kohdistusuria.
Kytke vain musta datajohdinsarjan 12-istukkainen liitin navigoinnin vastaanottimen vasemmanpuoleiseen (mustaan) 12-nastaiseen liittimeen, kunnes salvat napsahtavat kiinni toisiinsa (Figure 198).
Kiinnit datajohdinsarjan 390cm pitk haara oikeanpuoleiseen ROPS-putkeen kahdella nippusiteell kuvan mukaisesti (Figure 197).
Note: Varmista, ett kaapeli on lysll 12-istukkaisten liitinten ja nippusiteen vlill.
Vie datajohdinsarja ja akun johdinsarja alas vasemmanpuoleisen pystysuoran turvakaaren takaosaa pitkin istuimen tuen poikittaispalkkiin (Figure 201).
Kiinnit navigoinnin vastaanottimen 390cm pitk datajohdinsarjan haara turvakaareen kuvan mukaisesti (Figure 201).
Kytke merkinnll ***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE (**trke*** kytke tm johto vain 12V:n hakkurivirtalhteeseen) varustettu akun johdinsarjan 1-nastainen liitin merkinnll SW’D PWR FOR GEN 2 TOPCON (kytketty virta: gen 2 topcon) varustettuun sarjan johdinsarjan 66cm pitkn haaran 1-istukkaiseen liittimeen (Figure 202).
Kytke merkinnll ASC 10 PWR & CAN FROM X30 (asc 10 -virta ja can x30:st) varustettu sarjan johdinsarjan 66cm pitkn haaran 4-nastainen liitin merkinnll CAN 2/ASC10 BUS (can 2 / asc 10 -vyl) varustettuun datajohdinsarjan haaran 4-istukkaiseen liittimeen (Figure 202).
Vie datajohdinsarja ja akun johdinsarja istuimen tuen poikittaispalkin poikki ja kiinnit 390cm pitk datajohdinsarjan haara poikittaispalkkiin kahdella nippusiteell (Figure 201 ja Figure 203).
Vie 220cm pitk akun johdinsarjan haara oikeanpuoleista ylemp runkoputkea pitkin (Figure 203).
Vie 220cm pitk akun johdinsarjan haara iskua vaimentavan tukiputken poikki akkua kohti (Figure 203).
Note: Varmista, ett 100cm pitk shkkytkenthaara (kytketty virta) pysyy oikeanpuoleista ylemp runkoputkea vasten.
Vie 220cm pitk datajohdinsarjan haara (johdinsarjan haara, jossa on 26-istukkainen liitin) ohjauskonsolin alta ja eteenpin kohti kojelautaa (Figure 203).
Vie 220cm pitk datajohdinsarjan haara (johdinsarjan haara, jossa on 26-istukkainen liitin) eteenpin ja kojelaudan alta (Figure 205).
Vie 220cm pitk datajohdinsarjan haara monitorin tukiputkea pitkin (Figure 205).
Kohdista datajohdinsarjan 26-istukkainen liitin ruiskutuslaitteen monitorin 26-nastaiseen liittimeen ja paina istukkaliitint nastaliittimeen, kunnes liittimen salpa napsahtaa kiinni (Figure 206).
Varmista, ett 220cm pitkss datajohdinsarjan haarassa on tarpeeksi lys, jotta ruiskutuslaitteen kuljettaja voi st monitorin asentoa, ja kiinnit johdinsarja monitorin tukiputkeen nippusiteill kuvan mukaisesti (Figure 205).
Irrota kuusiomutterit ja aluslaatat punaisen ja mustan kahvan pikakiristimist (Figure 207).
Avaa pikakiristimen lukituskahva (musta kahva) (Figure 208).
Kiinnit pikakiristin akun miinusnapaan niin, ett kiristimen kierteitetty tappi on kohdistettu akun keskiosaa kohti kuvan mukaisesti (Figure 207).
Sulje pikakiristimen lukituskahva (Figure 208).
Note: Jos pikakiristimen kiristysvoimaa on sdettv, avaa kahva, lis tai pienenn kiristysvoimaa pylletty mutteria kntmll ja sulje kiristimen kahva.
Toista vaiheet 2–4 akun plusnavan punaisen kahvan pikakiristimess.
Shkkipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.
Akun kaapeleiden virheellinen kytkent voi vahingoittaa ruiskutuslaitetta ja kaapeleita sek aiheuttaa kipinit.
Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.
Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).
Akun navat tai metallitykalut voivat aiheuttaa oikosulun koskettaessaan ruiskutuslaitteen metalliosia, mist voi seurata kipinit.
Kun irrotat tai asennat akun, l anna akun napojen koskettaa ruiskutuslaitteen metalliosia.
l anna metallitykalujen aiheuttaa oikosulkua akun napojen ja ruiskutuslaitteen metalliosien vlille.
Pid akun hihna aina paikallaan suojaamassa ja kiinnittmss akkua.
Tee viilto kynnistysmoottoriin menevn akun pluskaapelin eristesuojaan kuvan mukaisesti (Figure 210).
Kiinnit seuraavat johto- ja kaapeliliittimet plusnavan akkukengn kierteitettyyn tappiin (Figure 211) seuraavassa jrjestyksess:
Note: Varmista, ett akun pluskaapelin liitin moottorin kynnistysmoottoriin on sijoitettu kaikkien liittimien plle kierteitetyss tapissa.
Rengasliitin, 22cm pitk koneen johdinsarja, jossa on merkint BATTERY (+) (akku (+))
Rengasliitin, 220cm pitk akun johdinsarjan haara, jossa on merkint ***IMPORTANT*** CONNECT THIS WIRE TO POSITIVE ON BATTERY (***trke*** kytke tm johto akun plusnapaan)
Rengasliitin – 60cm pitk sarjan johdinsarjan haara, jossa on merkint TO BATTERY POSITIVE (akun plusnapaan)
Akkukaapelin liitin (plus), laturiin (50A)
Akkukaapelin liitin (plus), kynnistysmoottoriin
Kiinnit kuusiomutteri (1/4tuumaa) ja aluslaatta (1/4tuumaa) kierteitettyyn tappiin ja kirist mutteri momenttiin 1017–1234Ncm.
Kohdista kynnistysmoottoriin menevn akun pluskaapelin eristesuoja kierteitettyyn tappiin (Figure 211).
Kiinnit seuraavat johto- ja kaapeliliittimet miinusnavan akkukengn kierteitettyyn tappiin (Figure 212) seuraavassa jrjestyksess:
Note: Varmista, ett moottorin ja laitemaan akun miinuskaapelin liitin on sijoitettu kaikkien liittimien plle kierteitetyss tapissa.
Rengasliitin, 220cm pitk akun johdinsarjan haara, jossa on merkint ***IMPORTANT*** CONNECT THIS WIRE TO – VE TERMINAL OF BATTERY WHICH IS CONNECTED TO TRACTOR FRAME (***trke*** kytke tm johto miinusnapaan akussa, joka on kytketty traktorin runkoon)
Rengasliitin, 60cm pitk sarjan johdinsarjan haara – akun miinusnapa
Akkukaapelin liitin (miinus), moottoriin ja laitemaahan
Ker datajohdinsarjan ylimrinen pituus oikeanpuoleista ylemp runkoputkea vasten (Figure 213).
Kohdista datajohdinsarja iskua vaimentavaan tukiputkeen ja kiinnit johdinsarja putkeen nippusiteell (Figure 213).
Kohdista datajohdinsarja oikeanpuoleiseen ylempn runkoputkeen ja kiinnit johdinsarjan nippu runkoputkeen nippusiteell (Figure 213).
Varmista, ett hihnapyrien ja hihnojen sek datajohdinsarjan, akun johdinsarjan, sarjan johdinsarjan ja akkukaapeleiden vlill on tilaa.
Kiinnit johdinsarja ja kaapelit nippusiteill tarvittaessa pitmn ne pois hihnoilta ja hihnapyrilt.
Vaiheeseen tarvittavat osat:
| Painettava kiinnitin | 13 |
Kohdista konepellin reit kojelaudan paneelin ja koneen rungon reikiin (Figure 214).
Kiinnit konepelti kojelautaan ja runkoon yhdeksll painettavalla kiinnittimell (Figure 214).
Kytke koneen johdinsarjan kaksi shkliitint (2-istukkaiset) vasemman ja oikean ajovalon 2-nastaisiin liittimiin (Figure 215).
Kohdista sisemmn lokasuojan suojus vasemmanpuoleiseen ylempn runkoputkeen ja vasemmanpuoleiseen alempaan runkoputkeen (Figure 215).
Kiinnit sisemmn lokasuojan suojus runkoputkiin kuudella painettavalla kiinnittimell (Figure 216).
Kohdista lokasuojan reit koneen rungon reikiin kuvan mukaisesti (Figure 216).
Kiinnit lokasuoja lyssti runkoon (Figure 217) kolmella pultilla (5/161tuumaa) ja kolmella aluslaatalla (5/16tuumaa), jotka irrotettiin kohdan Vasemman ja oikean etulokasuojan irrotus vaiheessa 2.
Kiinnit lokasuoja runkokiskoon kahdella painettavalla kiinnittimell (Figure 218).
Kirist pultti (5/161tuumaa) momenttiin 1978–2542Ncm.
Toista vaiheet 1–6 sisemmn lokasuojan suojukselle ja lokasuojalle koneen toisella puolella.
Kohdista moottorin huoltopaneelin salvat turvakaaren paneelin tukikannattimien holkkeihin (Figure 219).
Kiinnit paneeli kannattimiin (Figure 219).
Kiinnit paneeli kannattimiin kntmll lukituskahvat alas (Figure 219).
Kohdista istuin ja istuimen alusta koneen alustaan (Figure 220).
Kohdista istuinkaukalon saranatappien reit alustan kannattimen reikiin (Figure 221).
Kiinnit istuinkaukalo alustan kannattimiin kahdella saranatapilla (Figure 221).
Kiinnit saranatapit koneeseen kahdella sokalla (Figure 221).
Kiinnit kannatintanko istuimen kannattimeen aluslaatalla ja sokalla (Figure 222).
Tynn koneen johdinsarjan 2-istukkaista liitint istuinkytkimen liittimeen, kunnes liittimet kiinnittyvt kunnolla (Figure 223).
Knn istuinta hieman eteenpin, irrota kannatintanko urasta ja knn istuinta alas, kunnes istuin kiinnittyy kunnolla.
Aseta avain virtalukkoon ja knn avain KYNNISS-asentoon.
Odotusnytt ilmestyy tietokeskuksen nyttn, ja merkkivalo syttyy hetkeksi (Figure 224).
Note: l kynnist moottoria.
Siirry navigointinyttn painamalla alkunytss tietokeskuksen keskimmist painetta (Figure 225).
Siirry pvalikkoon painamalla tietokeskuksen keskimmist painiketta (Figure 225).
Siirry SETTING (Asetus) -valintaan painamalla PVALIKOSSA keskimmist painiketta ja valitse valinta painamalla oikeanpuoleista painiketta (Figure 226).
Siirry PROTECTED SETTINGS (Suojatut asetukset) -valintaan painamalla SETTING (Asetus) -nytss keskimmist painiketta ja valitse valinta painamalla oikeanpuoleista painiketta.
Anna PIN-koodi seuraavalla tavalla:
Anna vasemman kohdan PIN-koodin numero painamalla keskimmist painiketta tarpeen mukaan (Figure 228).
Siirry seuraavaan PIN-koodin numeroon painamalla oikeanpuoleista painiketta (Figure 228).
Toista vaiheet 1 ja 2 kolmen muun PIN-koodin numeron kohdalla.
Kun kaikki PIN-koodin numerot on annettu, paina oikeanpuoleista painiketta (Figure 228) ja anna sitten PIN-koodi painamalla keskimmist painiketta (Figure 229).
Merkkivalo syttyy hetkeksi.
Siirry GEOLINK-valintaan painamalla keskimmist painiketta ja mrit valinta painamalla oikeanpuoleista painiketta (Figure 230).
GeoLink-vahvistusnytt nkyy tietokeskuksessa (Figure 231).
Knn virta-avain PYSYTYS-asentoon ja sitten KYNNISS-asentoon.
GEOLINK-odotusnytt ilmestyy aluksi, kun virta-avain knnetn KYNNISS-asentoon.
