Le kit systme de pulvrisation GeoLink ™ est un accessoire pour vhicule pulvrisateur destin aux utilisateurs professionnels et temporaires employs des applications commerciales. Il est principalement conu pour la pulvrisation des pelouses entretenues rgulirement dans les parcs, les terrains de golf, les terrains de sport et les espaces verts commerciaux.
Vous pouvez contacter Toro directement sur le site www.Toro.com pour tout renseignement concernant la scurit des produits, pour vous procurer du matriel de formation, des renseignements sur les accessoires, pour trouver un concessionnaire ou pour enregistrer votre produit.
Les substances chimiques utilises dans le systme de pulvrisation peuvent tre nocives et toxiques pour vous-mme, toute personne prsente, les animaux, les plantes, les sols et autres.
Lisez attentivement les tiquettes signaltiques et les fiches de donnes de scurit (FDS) de tous les produits chimiques utiliss et protgez-vous en suivant les recommandations des fabricants des produits chimiques. Utilisez, par exemple, un quipement de protection individuelle (EPI), y compris une protection faciale et oculaire, des gants ou tout autre quipement de protection adapt au produit chimique.
Plusieurs produits chimiques peuvent tre utiliss et vous devez donc prendre connaissance des donnes relatives chacun d'eux.
Refusez d'utiliser ou d'intervenir sur le pulvrisateur si ces renseignements ne sont pas disponibles.
Avant toute intervention sur un systme de pulvrisation, assurez-vous qu'il a t rinc trois reprises et neutralis en conformit avec les recommandations du ou des fabricant(s) des produits chimiques et que toutes les vannes ont effectu 3 cycles.
Assurez-vous de disposer d'une source d'eau propre et de savon proximit afin de pouvoir laver immdiatement la peau en cas de contact direct avec un produit chimique.
Nettoyez le pulvrisateur; voir la section Nettoyage du pulvrisateur dans le Manuel de l'utilisateur de la machine.
Important: Videz compltement la cuve du pulvrisateur avant de monter le kit de finition du systme de pulvrisation GeoLink.
Pour les machines quipes du kit de rinage de cuve en option, procdez comme suit:
Pompez l'eau du rservoir de rinage dans la cuve du pulvrisateur; voir la section Utilisation du kit de rinage dans les Instructions d'installation du kit de rinage de cuve.
Vidangez l'eau de la cuve du pulvrisateur; voir la section Nettoyage du pulvrisateur dans le Manuel de l'utilisateur de la machine.
Dployez les sections de pulvrisation gauche et droite horizontalement.
Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le moteur et enlevez la cl de contact; voir le manuel de l'utilisateur.
Important: Garez la machine sur une surface plane et horizontale avant de monter le kit GeoLink.
Tournez la CL DE CONTACT la position ARRT, puis enlevez-la; voir le Manuel de l'utilisateur.

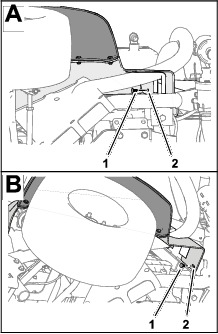

Dverrouillez le sige en poussant la poigne de verrouillage vers l'arrire (Figure 1).
Faites pivoter le sige et son plateau vers l'avant jusqu' ce que l'extrmit de la bquille s'engage au bas de la fente dans le support (Figure 1).
Retirez le boulon et l'crou qui fixent la cosse du cble ngatif de la batterie la borne ngative de la batterie.
Les tincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.
S'ils sont mal achemins, les cbles de la batterie peuvent subir des dommages ou endommager le pulvrisateur et produire des tincelles.
Dbranchez toujours le cble ngatif (noir) de la batterie avant le cble positif (rouge).
Connectez toujours le cble positif (rouge) de la batterie avant le cble ngatif (noir).
Les bornes de la batterie ou les outils en mtal peuvent causer des courts-circuits au contact des pices mtalliques du pulvrisateur et produire des tincelles.
Lors de la mise en place ou du retrait de la batterie, vitez que les bornes touchent les parties mtalliques du pulvrisateur.
vitez de crer des courts-circuits entre les bornes de la batterie et les parties mtalliques du pulvrisateur avec des outils en mtal.
Laissez toujours la sangle de la batterie en place pour protger et immobiliser la batterie.
Soulevez le capuchon en caoutchouc et retirez le boulon et l'crou qui fixent la cosse du cble positif de la batterie la borne positive de la batterie. (Figure 2).
Note: Assurez-vous que la cosse des cbles de batterie ne touche pas les bornes de la batterie.
Laissez refroidir le moteur compltement.
Dbranchez le connecteur 2 douilles du faisceau de la machine qui est reli au connecteur du contacteur du sige (Figure 3).
Retirez la goupille fendue qui fixe la bquille au support au bas du plateau du sige (Figure 4).
Retirez les 2 goupilles fendues qui fixent le pivot du plateau du sige aux supports du chssis (Figure 5).
Retirez les 2 axes de pivot qui fixent le sige et son plateau au chssis (Figure 5).
Soulevez le sige et son plateau, et dposez-les de la machine (Figure 6).
Faites pivoter vers le haut les poignes des verrous du panneau d'accs au moteur (Figure 7).
Soulevez le panneau d'accs au moteur et dposez-le de la machine (Figure 7).
Retirez les 2 fixations pression qui fixent l'aile avant gauche au profil infrieur du systme ROPS (Figure 8).
Note: Mettez au rebut les fixations pression que vous avez retires.
Retirez les 3 boulons (5/16 x 1") et les 3 rondelles (5/16") qui fixent l'aile au cadre de la machine (Figure 9).
Dposez l'aile de la machine.
Note: Mettez au rebut les fixations pression que vous avez retires.; conservez l'aile, les boulons et les rondelles pour la repose sous Montage des ailes avant gauche et droite.
Retirez les 6 fixations pression et les 5 rondelles (9/16 x 1/2") qui fixent la doublure d'aile au cadre de la machine (Figure 10).
Dposez la doublure d'aile de la machine (Figure 11).
Note: Mettez au rebut les fixations pression que vous avez retires.
Rptez les oprations 15 pour la doublure d'aile de l'autre ct de la machine.
Dbranchez les 2 connecteurs 2 douilles du faisceau de la machine du connecteur 2broches des phares gauche et droite (Figure 12).
Retirez les 9 fixations pression qui fixent le capot la planche de bord et au cadre de la machine (Figure 13).
Note: Conservez les fixations pression pour la repose sous Montage du capot.
Dposez le capot de la machine (Figure 13).
Note: Mettez au rebut les fixations pression que vous avez retires.
Pièces nécessaires pour cette opération:
| Tubes – rf. Toro 114-9553 | 2 |
| Serre-cble | 8 |
Sur le panneau de connexion du compresseur du kit traceur mousse, attachez un serre-cble autour des tubes transparent et bleu pour la section de pulvrisation droite (Figure 14).
Enfoncez la bague de blocage (Figure 15).
Tirez le tube hors du raccord (Figure 15).
Rptez les oprations 23 pour les 3 autres tubes des sections de pulvrisation.
Sur le panneau de connexion du compresseur du kit traceur mousse, attachez un serre-cble autour des tubes transparent et bleu pour la section de pulvrisation droite (Figure 16).
Desserrez les crous compression des 2 tubes transparents et des 2 tubes bleus relis aux buses de mousse sur les sections de pulvrisation gauche et de droite (Figure 16).
Retirez les 4 tubes des raccords compression des sections de pulvrisation (Figure 16).
Sur la section de pulvrisation extrieure, reprez avec du ruban adhsif les tubes de liquide et d'air gauches de la section de pulvrisation gauche et les tubes de liquide et d'air droits de la section de pulvrisation droite.
Dplacez en arrire les tubes des buses de mousse sur la section de pulvrisation gauche et droite et passez-les dans le collier en R prs du point de pivotement de la section de pulvrisation (Figure 17).
Si votre machine est quipe du kit extension de rampe centrale, fixez lgrement l'extrmit libre des tubes de liquide et d'air la section de pulvrisation extrieure et sautez les procdures de Prparation des nouveaux tubes pour les buses du traceur mousse et Montage des nouveaux tubes.
Retirez les serre-cbles qui fixent les tubes de liquide et d'air du kit traceur mousse la section de pulvrisation extrieure (Figure 18).
Sur la buse du traceur mousse, desserrez l'crou compression qui fixe le tube bleu (eau) au raccord compression bleu de la buse (Figure 19).
Desserrez l'crou compression qui fixe le tube transparent (air) au raccord compression blanc de la buse du traceur mousse (Figure 19).
Dposez les tubes de liquide et d'air de la machine.
Desserrez les crous compression aux extrmit des tubes (Figure 19).
Note: Conservez les crous compression pour la pose l'opration 1 de Montage des nouveaux tubes.
Alignez les anciens tubes de liquide et d'air (Figure 20) et les nouveaux (rf. Toro 114–9553).
Avec un morceau de ruban adhsif, indiquez la longueur des anciens tubes de liquide et d'air sur les nouveaux tubes.
Sur les nouveaux tubes, comptez 26cm partir du repre que vous avez effectu l'opration 7, marquez les tubes et coupez-les au second emplacement (plus long) (Figure 20).
Si les anciens tubes de liquide et d'air sont reprs par un serre-cble, reprez aussi les nouveaux tubes avec un serre-cble, sinon, passez l'opration 10.
Note: Vous n'avez plus besoin des anciens tubes de liquide et d'air.
Retirez 77 102mm de la gaine chaque extrmit des tubes (Figure 20).
Rptez les oprations 110 pour les tubes de liquide et d'air de l'autre ct de la machine.
Glissez l'crou compression bleu au bout du tube bleu et l'crou compression blanc au bout du tube transparent (Figure 21).
Placez le bout du tube transparent muni de l'crou compression blanc devant le raccord compression blanc de la buse du traceur mousse, et serrez l'crou la main (Figure 21).
Placez le bout du tube bleu muni de l'crou compression bleu devant le raccord compression bleu de la buse du traceur mousse, et serrez l'crou la main (Figure 21).
Acheminez les tubes l'arrire de la barre de support suprieure de la section de pulvrisation extrieure, comme montr la Figure 22.
Important: Si les tubes sont placs du mauvais ct de la barre de support suprieure, ils seront pincs entre le berceau et la section de pulvrisation extrieure quand les rampes sont la position de transport.
Attachez les tubes au trou du support de buse l'aide d'un serre-cble, comme montr la Figure 23.
Attachez les tubes la section de pulvrisation extrieure l'aide de serre-cbles, comme montr la Figure 22.
Fixez lgrement l'extrmit libre des tubes la section de pulvrisation extrieure.
Rptez les oprations 16 pour les tubes de l'autre ct de la machine.
Dbranchez le connecteur 3 broches du faisceau associ au kit de mise niveau de rampe ultrasonique du connecteur 3 douilles du faisceau de la machine (Figure 24).
Rptez l'opration 1 pour le connecteur 3 broches du faisceau de la rampe ultrasonique de l'autre ct de la machine.
Tout en soutenant le couvercle de la section centrale (11 buses), retirez les 4 boulons embase (5/16 x 1-1/4") et les 2 brides qui fixent le couvercle sur son support (Figure 25).
Dposez le couvercle de la section centrale de la machine (Figure 26).
Note: Conservez le couvercle pour l'assemblage, les brides et les boulons embase pour le montage aux oprations 1 et 2 de Montage du couvercle de la section centrale.
Note: Si la machine est quipe d'un kit pistolet-pulvrisateur en option, voir Dbranchement du tube de dtection de pression et du flexible d'alimentation.
Poussez la bague de blocage du raccord de tube dans l'embout de la vanne de section de rampe droite (Figure 27).
Tirez le tube de dtection de pression du manomtre de planche de bord hors du raccord de tube (Figure 27).
Poussez la bague de blocage du raccord de tube dans le raccord coud 90° de la vanne de section de pulvrisation droite (Figure 28).
Tirez le tube de dtection de pression du manomtre de planche de bord hors du raccord de tube (Figure 28).
Note: Ne dtachez pas le raccord coud 90° de la vanne de coupure associe au flexible d'alimentation du dvidoir de la bride sur la vanne de section de rampe droite.
Sur le faisceau de la machine, dbranchez les connecteurs 3 douilles tiquets LEFT SPRAY VALVE (vanne de pulvrisation gauche), CENTER SPRAY VALVE (vanne de pulvrisation centrale) et RIGHT SPRAY VALVE (vanne de pulvrisation droite) des connecteurs 3 broches des 3 actionneurs des vannes de pulvrisation (Figure 29).
Dbranchez le connecteur 4douilles du faisceau de la machine tiquet RATE VALVE du connecteur 4broches de l'actionneur de vanne de dbit (Figure 30).
Dbranchez le connecteur 3douilles du faisceau de la machine tiquet MASTER SPRAY VALVE du connecteur 3broches de l'actionneur de vanne de pulvrisation gnrale (Figure 30).
Pièces nécessaires pour cette opération:
| Serre-cble | 1 |
| Cache d'interrupteur | 1 |
Retirez les 4 vis embase (1/4 x 1/2") qui fixent le bloc de 3 interrupteurs la console de commande (Figure 31).
Pincez les languettes de verrouillage de l'interrupteur de rgulation de dbit et poussez l'interrupteur hors du bloc de 3 interrupteurs (Figure 32).
Dbranchez le connecteur 8 douilles du faisceau de la machine (tiquet Rate Switch) du connecteur 8 broches de l'interrupteur (Figure 31).
Note: Vous n'avez plus besoin de l'interrupteur de rgulation de dbit que vous avez retir de la machine.
Passez la branche du faisceau avant de l'interrupteur de dbit dans l'ouverture du bloc de 3 interrupteurs et attachez-la contre une branche adjacente avec un serre-cble.
Fixez le bloc de 3 interrupteurs la console de commande (Figure 32) l'aide des 4 vis embase (1/4 x 1/2") que vous avez retires l'opration 1.
Placez le cache d'interrupteur en face de l'ouverture dans le bloc de 3 interrupteurs occupe prcdemment par l'interrupteur de dbit (Figure 31).
Insrez le cache dans le bloc de 3 interrupteurs jusqu' ce qu'il s'enclenche solidement dedans (Figure 31).
Sur la section de pulvrisation extrieure, retirez le collier qui fixe le flexible de section au raccord en T cannel (Figure 33).
Dbranchez le flexible du raccord en T (Figure 33).
Sortez l'extrmit libre du flexible du collier en R (Figure 33).
Rptez les oprations 13 pour le flexible d'alimentation sur l'autre section de pulvrisation extrieure.
Sous la section de pulvrisation centrale, retirez le collier qui fixe le flexible d'alimentation de la section de pulvrisation centrale au raccord en T cannel (Figure 34).
Retirez les triers qui fixent les raccords rapides des flexibles d'alimentation gauche, central et droit aux raccords rapides des vannes de section de pulvrisation (Figure 35).
Note: Conservez les triers en vue de la pose la section Montage des flexibles sur les vannes de buse 7 10.
Dbranchez les flexibles d'alimentation des sections gauche, centrale et droite des raccords rapides des vannes de section de pulvrisation, et dposez les flexibles de la machine (Figure 35).
Note: Vous n'avez plus besoin des flexibles d'alimentation des vannes de section gauche, centrale et droite.

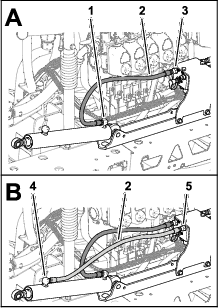

Dbranchez les flexibles des orifices de dploiement des vrins de levage gauche et droit (Figure 37).
Dbranchez les flexibles des orifices C2 et C4 du collecteur de vrin de levage (Figure 37).
Dbranchez les flexibles des orifices de rtraction des vrins de levage gauche et droit (Figure 37).
Dbranchez les flexibles des orifices C1 et C3 du collecteur de vrin de levage (Figure 37).
Note: Vous n'avez plus besoin des flexibles.
Capacit du matriel de levage: 91kg
Note: Sauf indication contraire, conservez toutes les fixations que vous retirez; elles vous serviront pour le montage de l'extension de la rampe centrale.
Utilisez un matriel de levage de la capacit spcifie pour soutenir la section de pulvrisation extrieure.
Retirez la goupille fendue et l'axe de chape qui fixent l'extrmit de la tige du vrin de levage au support de pivot (Figure 38).
Note: Conservez l'axe de chape et la goupille fendue pour la pose la section Montage des vrins de levage.
Retirez le contre-crou embase (5/16") et le boulon embase (5/16 x 3/4") qui fixent l'axe de pivot au support de vrin (Figure 39).
Dposez l'axe de pivot et le vrin de levage de la machine (Figure 39).
Effectuez les oprations de la rubrique Dpose des sections de pulvrisation extrieures.
Capacit du matriel de levage: 91kg
Note: Si la machine est quipe du kit rampe couverte en option, laissez les couvercles en place sur les sections de pulvrisation extrieures.
Des accidents graves ou mortels sont possibles si vous ne levez pas les machines et accessoires lourds de la manire correcte.
Lorsque vous devez lever des machines et des accessoires lourds, utilisez un matriel de levage (chanes et sangles par exemple) capable d'en supporter le poids.
Note: Sauf indication contraire, conservez toutes les fixations que vous retirez; elles vous serviront pour le montage de l'extension de la rampe centrale.
Retirez le boulon embase (5/16 x 1") et le contre-crou embase (5/16") qui fixent l'axe de pivot au support de pivot (Figure 40)
Retirez l'axe de pivot du support de pivot de la section de pulvrisation centrale et la fixation de pivot de la section de pulvrisation extrieure (Figure 40).
Note: Conservez le boulon embase, l'crou embase et l'axe de pivot pour la pose sous Montage des sections de pulvrisation extrieures.
Sparez la section de pulvrisation extrieure de la section de pulvrisation centrale et dposez la section extrieure de la machine (Figure 40).
Retirez les 2 bagues embase en nylon de la fixation de pivot de la section de pulvrisation extrieure (Figure 40).
Note: Mettez les bagues au rebut.
Rptez les oprations 13 de Dpose des vrins de levage pour la section de pulvrisation extrieure de l'autre ct de la machine.
Rptez les oprations 14 de cette rubrique pour la section de pulvrisation extrieure de l'autre ct de la machine.
Dposez le collecteur de levage de section du support de vrin comme suit:
Machines sans kit de mise niveau de rampe ultrasonique en option: retirez les 2 contre-crous embase (5/16") et les 2 boulons embase (5/16 x 1") qui fixent la patte de support du collecteur de levage de section au support de vrin, et dposez le collecteur et la patte de support du support de vrin (Figure 41).
Machines avec kit de mise niveau de rampe ultrasonique en option: retirez les 2 contre-crous embase (5/16") et les 2 boulons embase (5/16 x 1") qui fixent la patte de support du collecteur de levage de section et la patte de support du contrleur TEC au support de vrin, puis dposez le collecteur et la patte de support du support de vrin (Figure 42).
Soutenez le collecteur de levage de section en l'attachant la patte du support de vannes avec de la ficelle.
Note: Conservez la patte de support et le collecteur de levage, les boulons et les crous pour la pose sous Montage du collecteur du vrin de levage sur le support de vrin.
Capacit du matriel de levage: 41kg
Si la machine est quipe du kit rampe couverte en option, dposez le couvercle de la section de pulvrisation centrale.
Soutenez la section de pulvrisation centrale avec un matriel de levage de la capacit spcifie (Figure 43).
Avec un morceau de ruban adhsif, reprez les trous des 4 boulons embase (1/2 x 1-1/4") et des 4 contre-crous embase (1/2") qui fixent les supports de la section de pulvrisation centrale la plaque de montage de la machine (Figure 44).
Retirez les 4 boulons embase (1/2 x 1-1/4") et les 4 contre-crous embase (1/2") qui fixent les supports de la section de pulvrisation centrale la plaque de montage sur le cadre de la machine, et dposez la section de pulvrisation centrale de la machine (Figure 45).
Note: Conservez les boulons et les contre-crous en vue de la pose de la nouvelle section de pulvrisation centrale.
Pièces nécessaires pour cette opération:
| Boulon embase (3/8 x 1") | 2 |
| Contre-crous embase (3/8") | 2 |
| Extension de rampe centrale | 1 |
| Support de vrin (large) | 1 |
| Plaque de liaison (large) | 1 |
| Boulon de carrosserie (1/2 x 1-1/4") | 4 |
| Contre-crou embase (1/2") | 4 |
Sur la section de pulvrisation centrale, retirez le contre-crou embase qui fixe la buse de pulvrisation son support (Figure 46 et Figure 47).
Note: Conservez le contre-crou pour la pose l'opration 6 de Montage des buses de pulvrisation et des flexibles sur la section de pulvrisation centrale.
Retirez la vis en acier inoxydable (n°12 x 1-1/4") qui fixe le demi-collier suprieur et l'anneau cannel simple ou double (3/4") sur le corps de la buse de pulvrisation, et sparez l'anneau cannel et le flexible de la buse (Figure 48).
Note: Le boulon tte hexagonale (5/16 x 3/4") en acier inoxydable se dtache du demi-collier suprieur quand vous ouvrez ce dernier; conservez le boulon pour la pose.
Dposez la buse de la section de pulvrisation centrale (Figure 46 et Figure 47).
Rptez les oprations 1 et 2 pour les 2 autres buses de pulvrisation.
Note: Conservez les buses, les vis en acier inoxydable et les boulons tte hexagonale pour le montage aux oprations 6 et 7 de Assemblage des buses de pulvrisation et des flexibles de la section de pulvrisation centrale.
Retirez les flexibles (3/4" diamtre int.), les anneaux cannels, les colliers et le raccord en T cannel de la section de pulvrisation centrale (Figure 46).
Note: Vous n'avez plus besoin du flexible, des anneaux, des colliers et du raccord en T.
Capacit du matriel de levage: 41kg
Soutenez la section de pulvrisation centrale avec un matriel de levage de la capacit spcifie.
Retirez les 2 boulons embase (3/8 x 1") et les 2 contre-crous embase (3/8") qui fixent le support la section de pulvrisation centrale, et dposez le support (Figure 49)
Retirez les 2 boulons embase (3/8 x 1") et les 2 contre-crous embase (3/8") qui fixent l'autre support la section de pulvrisation centrale, et dposez le support (Figure 49)
Note: Conservez les supports, les boulons et les contre-crous pour la pose aux oprations 3 et 4 de Assemblage des pattes de support sur la section de pulvrisation centrale.
Retirez les 2 boulons embase (3/8 x 1") et les 2 contre-crous (3/8") qui fixent les brides verticales des cadres en treillis droit et gauche (Figure 50).
Retirez les 2 boulons de carrosserie (1/2 x 1-1/4") et les 2 contre-crous (1/2") qui fixent le support de vrin troit, les cadres en treillis droit et gauche, et la plaque de liaison troite (Figure 51).
Note: Conservez les boulons embase, les boulons de carrosserie et les contre-crous pour la pose aux oprations 2 et 7 de Montage de l'extension de rampe centrale. Vous n'avez plus besoin du support de vrin troit ni de la plaque de liaison troite.
Sparez les cadres en treillis droit et gauche.
Alignez les trous dans les brides verticales de l'extension de rampe centrale et les trous dans le cadre en treillis (Figure 52).
Fixez lgrement l'extension de rampe centrale au cadre en treillis (Figure 52) l'aide des 2 boulons embase (3/8 x 1") et des 2 contre-crous embase (3/8") que vous avez retirs l'opration 1 de Sparation des cadres en treillis de la section de pulvrisation centrale.
Alignez les trous dans les brides verticales de l'extension de rampe centrale et les trous dans l'autre cadre en treillis (Figure 52).
Fixez lgrement l'extension de rampe centrale l'autre cadre en treillis (Figure 52) l'aide des 2 boulons embase (3/8 x 1") et des 2 contre-crous embase (3/8") du kit de finition du systme de pulvrisation GeoLink (Figure 52).
Placez les trous du support de vrin en face des trous dans l'axe du cadre en treillis et de l'extension de rampe centrale (Figure 53).
Insrez la plaque de liaison dans le cadre en treillis et l'extension de rampe centrale, et alignez le trou dans la plaque de liaison et les trous dans l'axe des cadres en treillis et de l'extension de rampe centrale (Figure 53).
Assemblez le support de vrin, les cadres en treillis, l'extension de rampe centrale et la plaque de liaison l'aide des 2 boulons de carrosserie (1/2 x 1-1/4") et des 2 contre-crous embase (1/2") que vous avez retirs l'opration 2 de Sparation des cadres en treillis de la section de pulvrisation centrale, et des 4 boulons de carrosserie (1/2 x 1-1/4") et des 4 contre-crous embase (1/2") du kit de finition du systme de pulvrisation GeoLink (Figure 53).
Serrez les boulons embase (3/8") et les contre-crous embase un couple de 37 45Nm.
Serrez les contre-crous embase (1/2") un couple de 91 113Nm.
Pièces nécessaires pour cette opération:
| Buse de pulvrisation | 2 |
| Ensemble flexibles (vanne de pulvrisation 5 ou 6) | 2 |
| Contre-crou embase (5/16") | 2 |
Capacit du matriel de levage: 55kg
Soutenez la section de pulvrisation centrale avec un matriel de levage de la capacit spcifie.
Alignez les trous du support droit et les trous du cadre en treillis droit, comme montr la Figure 54.
Montez le support droit sur le cadre en treillis droit (Figure 54) l'aide des 2 boulons embase (3/8 x 1") et des 2 contre-crous embase (3/8") que vous avez retirs aux oprations 2 et 3 de Dpose des pattes de support de la section de pulvrisation centrale.
Rptez les oprations 2 et 3 pour le support gauche sur le cadre en treillis gauche (Figure 54).
Serrez les boulons embase et les crous embase un couple de 37 45Nm.
l'aide d'un matriel de levage, soulevez la section de pulvrisation centrale neuve une hauteur de travail confortable.
Avec les 2 buses de pulvrisation provenant du kit de finition du systme de pulvrisation GeoLink, retirez la vis en acier inoxydable qui fixe le demi-collier suprieur au demi-collier infrieur (Figure 55).
Localisez le trou dans le ct de l'anneau cannel simple au bout du flexible de 25cm de l'ensemble flexibles (vanne de pulvrisation 5 ou 6) pour la section de pulvrisation centrale (Figure 55 et Figure 56).
Alignez le tube de transfert dans le demi-collier infrieur d'une buse de pulvrisation (Figure 55) et le trou dans le ct de l'anneau cannel simple (1/2").
Fermez le demi-collier suprieur autour de l'anneau cannel et fixez le demi-collier et le corps de la buse de pulvrisation (Figure 55) avec la vis en acier inoxydable (n°12 x 1-1/4"); serrez la vis en acier inoxydable un couple de 14 18Nm.
Important: Ne serrez pas la vis en acier inoxydable au-del du couple spcifi l'opration 5.
Note: Veillez bien engager le boulon tte hexagonale (5/16 x 3/4") dans le creux du demi-collier suprieur quand vous fermez le collier.
Avec la buse de pulvrisation, le boulon tte hexagonale et la vis en acier inoxydable que vous avez retirs aux oprations 1 et 2 de Dpose des buses de pulvrisation, rptez les oprations 35 pour l'anneau cannel simple (Figure 55 et Figure 56) au bout de l'autre flexible (25cm).
Avec les 2 buses de pulvrisation que vous avez retires l'opration 4 de Dpose des buses de pulvrisation, rptez les oprations 35 pour l'anneau cannel simple de l'autre ensemble flexibles (vanne de pulvrisation 5 ou 6) pour la section de pulvrisation centrale (Figure 55 et Figure 56).
Faites passer l'ensemble flexibles (13mm) et buse entre les raidisseurs du cadre en treillis extrieur (Figure 57).
Faites passer le flexible et la buse au-dessus du raidisseur de cadre en treillis et vers l'extrieur vers le support de buse extrieur (Figure 57).
Insrez le boulon tte hexagonale (5/16 x 3/4") de la buse de pulvrisation dans le trou du support de buse et fixez lgrement la buse sur le support avec un contre-crou embase (5/16") du kit de finition du systme de pulvrisation GeoLink (Figure 58).
Faites passer l'autre ensemble flexible (13mm) et buse entre les raidisseurs du cadre en treillis extrieur (Figure 57).
Faites passer le flexible et la buse au-dessus du raidisseur de cadre en treillis et vers l'intrieur vers le support de buse intrieur (Figure 57).
Insrez le boulon tte hexagonale (5/16 x 3/4") de la buse de pulvrisation dans le trou du support de buse (Figure 58) et fixez lgrement la buse sur le support avec un contre-crou embase (5/16") que vous avez retir aux oprations 1 et 4 de Dpose des buses de pulvrisation).
Serrez les contre-crous embase un couple de 19,78 25,42Nm.
Acheminez le flexible et le raccord cannel (13 x 810mm) vers le ct de la section de pulvrisation centrale avec les pattes de support gauche et droite (Figure 57).
Rptez les oprations 18 pour l'autre ensemble flexible et buse sur l'autre cadre en treillis extrieur (Figure 57 et Figure 58).
Pièces nécessaires pour cette opération:
| Chapeau (raccord rapide) | 3 |
| trier de fixation | 3 |
Dbranchez l'extrmit suprieure du flexible de drivation comme suit:
Machines sans kit applicateur manuel ou kit dvidoir lectrique en option: retirez la petite fixation qui maintient le raccord rapide du flexible de drivation sur le raccord rapide de la soupape de drivation de section droite (Figure 59).
Machines avec kit applicateur manuel ou kit dvidoir lectrique en option: retirez la petite fixation qui maintient le raccord rapide de la vanne de coupure sur le raccord rapide femelle de la soupape de drivation de section droite.
Retirez le grand trier qui fixe le raccord 90° cannel situ l'extrmit infrieure du flexible de drivation au raccord de traverse de la cuve du pulvrisateur (Figure 61).
Note: Conservez le grand trier pour la repose sous Montage des flexibles de drivation sur la cuve.
Dposez le flexible de drivation de la machine.
Note: Vous n'avez plus besoin du flexible de drivation et du petit trier.
Retirez les 3 triers qui fixent les 3 actionneurs aux vannes de section gauche, centrale et droite (Figure 62).
Dposez les actionneurs des vannes de section gauche, centrale et droite (Figure 62).
Retirez l'trier qui fixe l'obturateur au raccord rapide de la soupape de drivation (Figure 63).
Note: Vous n'avez plus besoin de l'obturateur.Positionnement des soupapes de drivation – Machines avec kit applicateur manuel ou kit dvidoir lectrique en option.
Retirez les 3 triers qui fixent les 3 soupapes de drivation aux vannes de section gauche, centrale et droite (Figure 64).
Soulevez et dposez les soupapes de drivation des vannes de section (Figure 64).
Faites pivoter les soupapes de drivation de 180° et placez-les sur les raccords rapides des vannes de section (Figure 64).
Fixez les 3 soupapes de drivation aux vannes de section l'aide des 3 triers que vous avez retirs l'opration 4 (Figure 64).
Insrez l'obturateur dans le raccord femelle de la soupape de drivation (Figure 65).
Fixez l'obturateur sur le raccord rapide femelle avec l'trier que vous avez retir l'opration 3 (Figure 65).
Assemblez les 3 actionneurs sur les vannes de section gauche, centrale et droite (Figure 62) avec l'trier que vous avez retir l'opration 1.
Note: Vous ajouterez les vannes de section aux vannes du systme de pulvrisation GeoLink 10 vannes dans la rubrique Montage des vannes de section sur le support de vannes.
Retirez les 2 boulons embase (1/4 x 3/4") et les 2 contre-crous (1/4") qui fixent la vanne de section de rampe gauche au support de collecteur (Figure 66).
Note: Vous n'avez plus besoin des 2 boulons embase ni des contre-crous.
Retirez les 2 boulons embase (1/4 x 3/4") et les 2 contre-crous (1/4") qui fixent la vanne de section de rampe droite au support de collecteur (Figure 66).
Retirez le collier bride (40 64mm), assorti du joint (25 x 35mm), qui fixela bride de la vanne de section gauche l'adaptateur (Figure 66).
Note: Conservez les 2 boulons embase, les 2 contre-crous, le collier bride et le joint pour la pose sous Montage des vannes de section sur le support de vannes.
Dposez les 3 vannes de section de la machine (Figure 67).
Retirez les autocollants sur les actionneurs des 3 vannes de section (Figure 68).
Retirez le collier bride (51mm), assorti du joint (38mm), qui fixe bride de l'adaptateur la bride du dbitmtre (Figure 69).
Note: Conservez le collier bride et les joints pour l'installation sous Montage du collecteur sur le dbitmtre.
Pièces nécessaires pour cette opération:
| Support de dbitmtre | 1 |
| Demi-collier de support | 4 |
| Boulon (1/4 x 4-1/2") | 4 |
| Contre-crous embase (1/4") | 4 |
Dbranchez le connecteur 3douilles du faisceau de la machine tiquet FLOW METER du connecteur 3broches du dbitmtre (Figure 70).
Retirez les 2 fixations pression du faisceau de la machine situes sur la bride infrieure de la patte de support de vanne de section (Figure 70).
Retirez les 4 vis embase (5/16 x 3/4") qui fixent la patte de support de vanne de section au support des vannes, et dposez la patte de support de la machine (Figure 71).
Note: Conservez les 4 vis embase pour le montage sous Montage du support de dbitmtre et des colliers; vous n'avez plus besoin de la patte de support de vanne de section.
Alignez les trous du support du dbitmtre et les trous du support de vanne (Figure 72).
Fixez le support du dbitmtre au support de vanne l'aide des 4 vis embase que vous avez retires l'opration 3 de Dpose du support de vanne de section, et serrez les vis un couple de 19,7 25,4Nm.
Placez les 2 moitis d'un collier de support entre le dbitmtre et son support, puis alignez les trous des moitis de collier et les trous du support (Figure 73).
Alignez une moiti de collier de support l'arrire du dbitmtre et 1 des moitis de collier que vous avez assembles l'opration 3 (Figure 73).
Fixez les deux moitis de collier sur le support de dbitmtre (Figure 73) l'aide de 2 boulons (1/4 x 4-1/2") et 2 contre-crous embase (1/4").
Rptez les oprations 4 et 5 pour l'autre moiti de collier que vous avez monte l'opration 3.
Serrez les boulons et les crous un couple de 10,1 12,4Nm.
Pièces nécessaires pour cette opération:
| Faisceau de cblage arrire | 1 |
| Serre-cble | 7 |
Localisez la branche de 84cm, la branche de 60cm et la branche de 66cm du faisceau du kit (Figure 74 et Figure 75).
Acheminez les branches de 84cm, 60cm et 66cm du faisceau du kit vers le ct gauche de la machine, en suivant le faisceau de cblage de la machine (Figure 76 et Figure 77).
Acheminez les branche de 84cm, 60cm et 66cm du faisceau du kit vers l'avant, le long du profil de cadre gauche (Figure 79 et Figure 80).
Acheminez les branches de 84cm, 60cm et 66cm du faisceau du kit le long du faisceau de la machine, l'extrieur de l'ensemble frein de stationnement (Figure 81).
Acheminez les branches de 84cm, 60cm et 66cm du faisceau du kit transversalement sur le tube de support amortisseur, comme montr la Figure 82.
Fixez le faisceau du kit au faisceau de la machine, comme montr la Figure 80, la Figure 81 et la Figure 82.
l'arrire de la machine, acheminez la branche de 89cm du faisceau vers l'avant du collecteur de levage et droite du dbitmtre, comme montr la Figure 83.
Acheminez la branche de 102cm du faisceau vers l'arrire du collecteur de levage et vers la droite, comme montr la Figure 83.
Branchez le connecteur 3 broches de la branche de 89cm du faisceau tiquete LEFT SPRAY au connecteur 3 douilles du faisceau de la machine tiquete LEFT SPRAY VALVE (Figure 84).
Branchez le connecteur 3 broches du faisceau du kit tiquet CENTER SPRAY au connecteur 3 douilles de la machine tiquet CENTER SPRAY VALVE (Figure 84).
Branchez le connecteur 3 broches du faisceau du kit tiquet RIGHT SPRAY au connecteur 3 douilles de la machine tiquet RIGHT SPRAY VALVE (Figure 84).
Insrez la fixation pression de la du faisceau du kit dans le trou de la bride du support de dbitmtre (Figure 84).
Branchez le connecteur 3 douilles de la branche de 89cm du faisceau tiquete FLOW METER au connecteur 3 broches du dbitmtre (Figure 85).
Branchez le connecteur 3 broches de la branche de 89cm du faisceau du lit tiquet MASTER VALVE au connecteur 3 douilles du faisceau de la machine tiquet MASTER SPRAY VALVE (Figure 86).
Branchez le connecteur 3 broches de l'actionneur de la vanne de pulvrisation gnrale au connecteur 3 douilles de la branche de 89cm du faisceau du kit tiquete MASTER VALVE (Figure 86).
Branchez le connecteur 4broches de l'actionneur de la vanne de dbit au connecteur 4douilles de la branche de 89cm du faisceau du kit tiquete RATE VALVE (Figure 87).
Pièces nécessaires pour cette opération:
| Raccord cannel droit (1 x 2") | 1 |
| Collier (3/4 1-1/2") | 3 |
| Flexible (1 x 5-3/4") | 1 |
| Collecteur | 1 |
| Flexible (1 x 16") | 1 |
Branchez le flexible (1 x 5-3/4") sur le raccord cannel droit (1 x 2") et fixez-le avec un collier (3/4 1-1/2") serr la main (Figure 88).
Branchez l'autre extrmit du flexible (1 x 5-3/4") au raccord cannel du collecteur et fixez-le avec un collier comme montr la Figure 88; serrez le collier la main.
Branchez le flexible (1 x 16") l'autre raccord cannel du collecteur et fixez-le avec un collier serr la main (Figure 88).
Montez le raccord cannel droit (1 x 2") sur la bride du dbitmtre avec le joint (38mm) et le collier bride (51mm) que vous avez retirs l'opration 6 de Dpose des vannes de section du support de collecteur.
Serrez le collier bride la main (Figure 89).
Pièces nécessaires pour cette opération:
| Ensemble raccord 90° et flexible | 1 |
| Raccord en T (1 x 1 x 1") | 1 |
| Collier (3/4 x 1-1/5") | 5 |
| Flexible (1 x 26") | 2 |
| Raccord 90° cannel (1 x 3/4" NPT) | 2 |
| Raccord rapide femelle (3/4") | 2 |
| Vanne de coupure | 2 |
Frein-filet fourni par le propritaire: frein-filet au PTFE
Appliquez du frein-filet au PTFE sur le filetage des deux raccords 90° cannels (1 x 3/4" NPT).
Accouplez le raccord rapide femelle (3/4") au raccord 90° cannel (1 x 3/4" NPT) comme montr la Figure 90.
Branchez le raccord 90° cannel (1 x 3/4" NPT) au flexible (1 x 26") et fixez le flexible avec un collier (Figure 90).
Branchez l'extrmit libre du flexible au raccord en T (voir Figure 90) et fixez le flexible avec un collier.
Rptez les oprations 24 pour l'autre raccord 90° cannel, le raccord rapide et le flexible.
Branchez l'ensemble raccord 90° cannel et flexible au raccord en T, et fixez le flexible au raccord avec un collier (Figure 90).
Retirez les 2 triers des raccords rapides (Figure 91) que vous avez monts sous Montage des flexibles de drivation.
Branchez la vanne de coupure au raccord rapide femelle Figure 91.
Fixez la vanne dans le raccord avec l'trier que vous avez retir l'opration 1.
Rptez les oprations 2 et 3 pour l'autre vanne de coupure sur l'autre raccord rapide femelle.
Alignez l'ensemble flexibles de drivation sur la cuve du pulvrisateur (Figure 92).
Branchez le raccord 90° cannel au raccord de traverse de la cuve du pulvrisateur et fixez les raccords l'aide de l'trier que vous avez retir l'opration 2 de Dpose du flexible de drivation de section.
Capacit du matriel de levage: 55kg
Avec un matriel de levage de la capacit spcifie, levez la section de pulvrisation centrale et alignez les trous dans la patte de support de la section de pulvrisation (Figure 93) et les trous dans la plaque de montage du cadre de la machine que vous avez identifis l'opration 3 de Dpose de la section de pulvrisation centrale.
Fixez la section de pulvrisation centrale sur les profils de montage (Figure 93) l'aide des 4 boulons embase (1/2 x 1-1/4") et des 4 contre-crous embase (1/2") que vous avez retirs l'opration 4 de Dpose de la section de pulvrisation centrale.
Serrez les crous et les boulons un couple de de 91 113Nm.
Dtachez le collecteur de levage du support de vannes.
Montez le collecteur de levage de section sur le support de vrin comme suit:
Machine sans kit de mise niveau de rampe ultrasonique en option
Alignez les trous de la patte de support du collecteur de levage de section et les trous du support de vrin (Figure 94).
Fixez la patte de support sur le support de vrin (Figure 94) l'aide des 2 boulons embase (5/16 x 1") et des contre-crous embase (5/16") que vous avez retirs l'opration 1 de Dpose du collecteur de levage de section de la section de pulvrisation centrale.
Machine avec kit de mise niveau de rampe ultrasonique en option
Alignez les trous de la patte de support du collecteur de levage de section et du support du contrleur TEC et les trous du support de vrin.
Fixez la patte de support et le support du contrleur TEC au support de vrin (Figure 95) l'aide des 2 boulons embase (5/16 x 1") et des contre-crous embase (5/16") que vous avez retirs l'opration 1 de Dpose du collecteur de levage de section de la section de pulvrisation centrale.
Serrez les boulons et crous un couple de 19,78 25,42Nm.
Pièces nécessaires pour cette opération:
| Support de vannes et bloc de vannes de pulvrisation | 1 |
| Boulon (4 x 10mm) | 3 |
| Contrleur de pulvrisateur ASC 10 | 1 |
| Contre-crou embase (4mm) | 3 |
| Obturateur (raccord rapide femelle) | 2 |
| Boulons embase (5/16 x 3/4") | 8 |
| Contre-crous embase (5/16") | 8 |
| Collier | 1 |
| Fixation pression (serre-cble) | 1 |
| Fixation pression (ancrage de connecteur) | 3 |
Placez le contrleur de pulvrisateur ASC10 devant la face avant du support de vannes, le connecteur 4broches dirig vers l'extrieur (Figure 96).
Fixez le contrleur au support de vannes (Figure 96) l'aide des 3 boulons (3 x 10mm) et des 3 contre-crous embase (4mm).
Note: N'utilisez pas le trou extrieur suprieur du contrleur de pulvrisateur ASC10.
Serrez les boulons et les crous un couple de 2,37 2,82Nm.
Retirez les triers qui fixent les actionneurs aux vannes de buses 1 7 (Figure 97).
Dposez les actionneurs des vannes de buses 1 7 (Figure 97).
Retirez les triers qui fixent les obturateurs sur les raccords rapides femelles des vannes de buse 5 et 6, et dposez les obturateurs (Figure 98).
Note: Vous n'avez plus besoin des obturateurs; conservez les triers pour la pose sous Montage des flexibles de drivation de section – Machines avec kit applicateur manuel ou kit dvidoir lectrique en option.
Retirez les triers qui fixent les soupapes de drivation aux vannes de buses 1 7 (Figure 99).
Soulevez les soupapes de drivation pour les dposer des vannes de buses 1 5 (Figure 99).
Faites pivoter les soupapes de drivation de 180° et placez-les sur les raccords rapides des vannes de section (Figure 100).
Fixez les soupapes de drivation aux vannes de section avec les triers (Figure 100) que vous avez retirs l'opration 4.
Rptez les oprations 57 pour les soupapes de drivation des vannes de buses 6 et 7 (Figure 101).
Fixez les obturateurs sur les raccords rapides des soupapes de drivation des des vannes de buses 5 et 6 avec les triers fournis avec les obturateurs (Figure 100).
Fixez les actionneurs aux vannes de buses 1 7 (Figure 97) avec les triers que vous avez retirs l'opration 1.
Montez les 3 vannes de section (Figure 103) que vous avez dposes l'opration 8 de Dpose des vannes de section du support de collecteur sur la bride de la vanne 7 du bloc de vannes de pulvrisation avec le collier bride et le joint que vous avez retirs l'opration 4 de Dpose des vannes de section de rampe.
Important: Les vannes de section gauche, centrale et droite sont identifies dans le systme GeoLink comme suit: vanne de section gauche – vanne de buse 8, vanne de section centrale – vanne de buse 9 et vanne de section droite – vane de buse 10.
Fixez le raccord rapide femelle de la soupape de drivation de la vanne de buse 8 au raccord rapide mle de la soupape de drivation de la vanne de buse 7 avec l'trier que vous avez retir l'opration 8 de Dpose des vannes de section du support de collecteur.
Montez la vanne de buse 10 sur le support de vannes (Figure 105 ou Figure 106) l'aide des 2 boulons embase (1/4 x 3/4") et des 2 contre-crous embase (1/4") que vous avez retirs l'opration 2 de Dpose des vannes de section du support de collecteur.
Serrez les boulons embase et les contre-crous un couple de 1017 1243Nm.
Capacit du matriel de levage: 23kg
Avec un matriel de levage de la capacit de levage spcifie, soulevez le support de vannes et le bloc de vannes de pulvrisation et alignez-le au-dessus de la section de pulvrisation centrale (Figure 107).
Placez les trous de la patte de montage du support de vannes en face des trous dans le cadre en treillis de la section de pulvrisation centrale (Figure 108).
Montez le support de vannes sur le cadre en treillis (Figure 108 et Figure 109) l'aide de 4 boulons (5/16 x 3/4") et de 4 contre-crous embase (5/16").
Rptez les oprations 23 pour l'autre patte de montage du support de vannes sur l'autre cadre en treillis.
Serrez les boulons embase et les contre-crous embase un couple de 19,78 25,42 Nm.
Engagez le flexible (1 x 16") sur le raccord bride 90° (1"), comme montr la Figure 110.
Fixez le flexible au raccord bride avec un collier (Figure 110).
Passez le serre-cble/fixation pression dans le trou au sommet du support de vannes, comme montr la Figure 110.
Fixez le serre-cble/fixation pression (Figure 110) autour du flexible (1 x 16").
Retirez les triers des raccords rapides femelles que vous avez relis aux flexibles de drivation l'opration 2 de Montage des flexibles de drivation.
Branchez le raccord rapide mle du flexible de drivation au raccord rapide femelle de la soupape de drivation sur la vanne de buse 10 (Figure 111).
Fixez les raccords rapides du flexible de drivation et de la soupape de drivation avec l'trier (Figure 111).
Rptez les oprations 13 pour les autres raccords rapides de la vanne de buse 1.
Branchez le raccord rapide mle de la vanne de coupure de drivation au raccord rapide femelle de la soupape de drivation (Figure 112).
Fixez les raccords rapides de la vanne de coupure et de la soupape de drivation avec l'trier (Figure 112) que vous avez retir l'opration 3 de Positionnement des soupapes de drivation – Machines avec kit applicateur manuel ou kit dvidoir lectrique en option.
Rptez les oprations 1 et 2 pour a vanne de coupure et la soupape de drivation de l'autre ct de la machine.
Insrez les fixations pression d'ancrage des connecteurs dans les trous du support de vannes (Figure 113).
Branchez le connecteur 3 douilles (Figure 114) de la branche de 89cm du du faisceau du kit tiquete NOZZLE VALVE 1 au connecteur 3 broches de l'actionneur de vanne extrme gauche (position 1).
Note: Les positions 1 10 des actionneurs de vanne se suivent de gauche droite vu de l'arrire de la machine.
Branchez le connecteur 3 douilles (Figure 114) de la branche de 89cm du du faisceau du kit tiquete NOZZLE VALVE 2 au connecteur 3 broches de l'actionneur de vanne (position 2).
Branchez le connecteur 3 douilles restant de la branche de 89cm du du faisceau du kit au connecteur 3 broches des actionneurs de vanne (Figure 114).
Note: Vrifiez que le connecteur 3 douilles est bien reli la position correspondante de l'actionneur de vanne.
Pièces nécessaires pour cette opération:
| Flexible hydraulique (1/4 x 24-3/4") | 4 |
Placez l'extrmit fixe du vrin de levage que vous avez retir l'opration 3 de Dpose des vrins de levage en face du trou de 16mm du support de vrin (Figure 115).
Note: Vrifiez que les orifices de dploiement et de rtraction du vrin s'alignent.
Fixez le vrin son support avec l'axe de pivot, le boulon embase et l'crou embase (Figure 115).
Serrez le boulon et l'crou un couple de 19,78 25,42Nm.
Rptez les oprations 13 pour l'autre vrin de levage de l'autre ct du support.
Reliez, sans serrer, un flexible hydraulique (1/4 x 24-3/4") neuf entre l'orifice de dploiement du vrin de levage de rampe gauche et l'orifice C3 du collecteur de levage de rampe (Figure 116).
Reliez, sans serrer, un flexible hydraulique (1/4 x 24-3/4") neuf entre l'orifice de rtraction du vrin de levage de rampe gauche et l'orifice C4 du collecteur de levage de rampe (Figure 116).
Reliez, sans serrer, un flexible hydraulique (1/4 x 24-3/4") neuf entre l'orifice de dploiement du vrin de levage de rampe droit et l'orifice C1 du collecteur de levage de rampe (Figure 117).
Reliez, sans serrer, un flexible hydraulique (1/4 x 24-3/4") neuf entre l'orifice de rtraction du vrin de levage de rampe droit et l'orifice C2 du collecteur de levage de rampe (Figure 117).
Serrez les raccords de flexible relis aux orifices de dploiement et de rtraction des vrins de levage (Figure 116 et Figure 117) un couple de 21 26Nm.
Serrez les crous orientables des flexibles sur le collecteur de levage de rampe (Figure 116 et Figure 117) un couple de 24 30Nm.
Pièces nécessaires pour cette opération:
| Bague embase en nylon | 4 |
| Serre-cble | 1 |
| Flexible d'alimentation (188cm) | 1 |
| Flexible d'alimentation (234cm) | 1 |
| Flexible d'alimentation (279cm) | 1 |
Coupez le flexible entre les 2 buses de pulvrisation (Figure 118).
Retirez le contre-crou embase (5/16") qui fixe la buse de pulvrisation son support (Figure 118).
Rptez les oprations 2 et 1 pour les 3 autres buses.
Note: Conservez le contre-crou embase et la buse en vue de la pose sous Pose des buses de pulvrisation sur les sections de pulvrisation extrieures.
Note: Mettez au rebut les flexibles, les colliers et le raccord en T que vous avez retirs de la machine.
Rptez les oprations 23 pour l'autre section de pulvrisation extrieure.
Avec les 8 buses de pulvrisation que vous avez retires l'opration 1, retirez les vis en acier inoxydable (n°12 x 1-1/4") qui fixent les demi-colliers suprieurs et les anneaux cannels simples ou doubles (3/4") sur le corps de chaque buse, et dposez les anneaux cannels (Figure 119).
Note: Le boulon tte hexagonale (5/16 x 3/4") en acier inoxydable se dtache du demi-collier suprieur quand vous ouvrez ce dernier; conservez le boulon pour la pose.
Capacit du matriel de levage: 91kg
Avec un matriel de levage de la capacit spcifie, soulevez la rampe extrieure.
Insrez des bagues embase en nylon dans le trou de 31,8mm de chaque ct de la fixation de pivot (Figure 120).
Alignez les bagues insres dans la fixation de pivot et les trous dans les brides du support de pivot, au bout de la section de pulvrisation centrale (Figure 121).
Montez la fixation de pivot sur le support de pivot l'aide de l'axe, du boulon embase (5/16 x 1") et du contre-crou embase (5/16") que vous avez retirs l'opration 2 de Dpose des sections de pulvrisation extrieures.
Serrez le boulon et l'crou un couple de 19,8 25,4Nm.
Placez la tige du vrin de levage en face du trou de 25mm dans la fourche de la fixation de pivot (Figure 122).
Fixez le vrin de levage la fixation de pivot l'aide de l'axe de chape et de la goupille fendue (Figure 122) que vous avez retirs l'opration 2 de Dpose des vrins de levage.
Rptez les oprations 17 pour la section de pulvrisation extrieure de l'autre ct de la machine.
Pièces nécessaires pour cette opération:
| Flexible d'alimentation (279cm) | 2 |
| Flexible d'alimentation (234 cm) | 2 |
| Flexible d'alimentation (188 cm) | 4 |
| Flexible d'alimentation (81 cm) | 2 |
Identifiez les flexibles d'alimentation selon la longueur (Figure 123) pour chacune des position de buse de pulvrisation comme suit:
| Positions de buse de pulvrisation – section de pulvrisation gauche | Positions de buse de pulvrisation – section de pulvrisation centrale | Positions de buse de pulvrisation – section de pulvrisation droite |
|---|---|---|
| Buse de pulvrisation 1 (vanne de buse 1) – flexible d'alimentation de 279cm | Buses de pulvrisation 5 et 6 (vanne de buse 5) – flexible d'alimentation de 81cm avec 2 flexibles d'embranchement | Buse de pulvrisation 9 (vanne de buse 7) – flexible d'alimentation de 188cm |
| Buse de pulvrisation 2 (vanne de buse 2) – flexible d'alimentation de 234cm | Buses de pulvrisation 7 et 8 (vanne de buse 6) – flexible d'alimentation de 81cm avec 2 flexibles d'embranchement | Buse de pulvrisation 10 (vanne de buse 8) – flexible d'alimentation de 188cm |
| Buse de pulvrisation 3 (vanne de buse 3) – flexible d'alimentation de 188cm | Buse de pulvrisation 11 (vanne de buse 9) – flexible d'alimentation de 234cm | |
| Buse de pulvrisation 4 (vanne de buse 4) – flexible d'alimentation de 188cm | Buse de pulvrisation 12 (vanne de buse 10) – flexible d'alimentation de 279cm |
Note: Reportez-vous la Figure 124 de la section Montage des flexibles sur les vannes de buse 1 4, la Figure 125 de la section Montage des flexibles sur les vannes de buse 5 et 6 et la Figure 126 de la section Montage des flexibles sur les vannes de buse 7 10 pour les positions de vanne de buse.
Montez le raccord droit cannel du flexible d'alimentation de 279cm sur le raccord de la vanne de buse 1 (Figure 124).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 124).
Montez le raccord droit cannel du flexible d'alimentation de 234cm sur le raccord de la vanne de buse 2 (Figure 124).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 124).
Montez le raccord droit cannel du flexible d'alimentation de 188cm sur le raccord de la vanne de buse 3 (Figure 124).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 124).
Montez le raccord droit cannel du flexible d'alimentation de 188cm sur le raccord de la vanne de buse 4 (Figure 124).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 124).
Note: Le flexible d'alimentation de 81cm est muni d'un raccord en T avec 2 flexibles d'embranchement et 2 anneaux cannels simples.
Montez le raccord droit cannel du flexible d'alimentation de 81cm sur le raccord de la vanne de buse 5 (Figure 125).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 125).
Montez le raccord droit cannel du flexible d'alimentation de 81cm sur le raccord de la vanne de buse 6 (Figure 125).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 125).
Montez le raccord droit cannel du flexible d'alimentation de 188cm sur le raccord de la vanne de buse 7 (Figure 126).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 126).
Montez le raccord droit cannel du flexible d'alimentation de 188cm sur le raccord de la vanne de buse 8 (Figure 126).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 126).
Montez le raccord droit cannel du flexible d'alimentation de 234cm sur le raccord de la vanne de buse 9 (Figure 126).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 126).
Montez le raccord droit cannel du flexible d'alimentation de 279cm sur le raccord de la vanne de buse 10 (Figure 126).
Note: Vrifiez que le raccord cannel est compltement engag sur le raccord de vanne.
Fixez le raccord cannel au raccord de vanne avec un trier (Figure 126).
Faites passer les flexibles des buses de pulvrisation 1, 2, 3 et 4 dans le collier en R sur l'extrmit extrieure gauche de la section de pulvrisation centrale (Figure 127 et Figure 128).
Faites passer les flexibles des buses de pulvrisation 7, 8, 9 et 10 dans le collier en R sur l'extrmit extrieure droite de la section de pulvrisation centrale (Figure 127 et Figure 128).
Acheminez les flexibles d'alimentation de 279cm et les anneaux cannels (3/4") le long de la section de pulvrisation vers les buses de pulvrisation 1 et 10, comme montr la Figure 127 et la Figure 128.
Acheminez les flexibles d'alimentation de 234cm et les anneaux cannels (3/4") le long de la section de pulvrisation vers les buses de pulvrisation 2 et 9, comme montr la Figure 127 et la Figure 128.
Acheminez les flexibles d'alimentation de 188cm et les anneaux cannels (3/4") le long de la section de pulvrisation vers les buses de pulvrisation 3 et 8, comme montr la Figure 127 et la Figure 128.
Note: Faites passer les flexibles travers les bagues infrieures arrire dans les supports du cadre tubulaire.
Acheminez les flexibles d'alimentation de 188cm et les anneaux cannels (3/4") le long de la section de pulvrisation vers les buses de pulvrisation 4 et 7, comme montr la Figure 127 et la Figure 128.
Note: Faites passer les flexibles travers les bagues infrieures arrire dans les supports du cadre tubulaire.
Attachez les 4 flexibles des buses de pulvrisation ensemble avec un serre-cble, comme montr la Figure 128.
Alignez le tube de transfert dans le demi-collier infrieur d'une buse de pulvrisation (Figure 129) et le trou dans le ct de l'anneau cannel simple (1/2").
Fermez le demi-collier suprieur autour de l'anneau cannel et fixez le demi-collier et le corps de la buse de pulvrisation (Figure 129) avec la vis en acier inoxydable (n°12 x 1-1/4"); serrez la vis en acier inoxydable un couple de 14 18Nm.
Note: Veillez bien engager le boulon tte hexagonale (5/16 x 3/4") dans le creux du demi-collier suprieur quand vous fermez le collier.
Montez les buses de pulvrisation sur la section de pulvrisation extrieure comme suit:
Fixez les buses 1 et 4 leur support (A de Figure 130) l'aide du contre-crou embase (5/16") que vous avez retir l'opration 2 de Dpose des buses des sections de pulvrisation extrieures).
Fixez les buses 2 et 3 leur support (A et B de Figure 130) l'aide du contre-crou embase (5/16") que vous avez retir l'opration 2 de Dpose des buses des sections de pulvrisation extrieures).
Serrez les contre-crous embase un couple de 19,78 25,42Nm.
Rptez les oprations 14 pour les autres buses de la section de pulvrisation.
Rptez les oprations 15 pour la section de pulvrisation extrieure de l'autre ct de la machine.
Branchez le connecteur 3 douilles de la branche de 61cm du faisceau du kit tiquete PRESSURE TRANSDUCER GREEN WEDGE au connecteur 3 broches du transducteur de pression (Figure 131).
Branchez le connecteur 40 douilles de la branche de 102cm du faisceau du kit au connecteur 40 broches si le contrleur ASC10 est mont (Figure 132).
Vissez la main la vis oreilles du connecteur 40 douilles dans le connecteur de l'ASC10 (Figure 132).
Branchez le connecteur 4 douilles tiquet TO ASC 10 au connecteur 4 broches du contrleur ASC10 (Figure 133).
Alignez le bout du tube de dtection de pression (plastique) associ au manomtre mont sur la planche de bord et la bague de blocage du raccord de tube (Figure 134).
Insrez le tube de dtection dans la bague de blocage jusqu' ce que le tube soit compltement engag (Figure 134).
Retirez le collier bride assorti du joint qui fixe l'obturateur ordinaire la bride de la vanne de buse 10 (Figure 135).
Retirez le collier bride et le joint qui fixent l'obturateur et le raccord de tube la bride du collecteur de dbitmtre (Figure 135).
Assemblez l'obturateur ordinaire sur la bride du collecteur de dbitmtre avec le collier bride et le joint que vous avez retirs l'opration 2, et serrez le collier la main (Figure 136).
Assemblez le raccord 90° de la vanne de coupure du kit applicateur manuel ou dvidoir lectrique en option sur la bride de la vanne de buse 10 avec le collier bride et le joint que vous avez retirs l'opration 1, et serrez le collier la main (Figure 137).
Alignez le bout du tube de dtection de pression (plastique), associ au manomtre situ dans la planche de bord, et la bague de blocage du raccord de tube dans le raccord 90° de la vanne de coupure du kit applicateur manuel ou dvidoir lectrique (Figure 138).
Insrez le tube de dtection dans la bague de blocage jusqu' ce que le tube soit compltement engag (Figure 138).
Pièces nécessaires pour cette opération:
| Serre-cble | 6 |
Acheminez les tubes des buses de mousse sur les sections de pulvrisation gauche et droite vers l'intrieur et passez-les dans le collier en R prs du point de pivotement de chaque section de pulvrisation extrieure (Figure 140).
Acheminez les tubes vers l'avant, le long du ct gauche de la cuve du pulvrisateur (Figure 140).
Avec 4 serre-cbles, attachez les tubes des buses gauche et droite du traceur mousse aux flexibles du pulvrisateur, comme montr la Figure 140.
Avec 2 serre-cbles, attachez les tubes des buses gauche et droite du traceur mousse aux tubes d'agitation, comme montr la Figure 140.
Acheminez les tubes de mousse de la rampe droite comme montr la Figure 141.
Insrez le tube transparent dans le raccord d'air sur la plaque latrale du compresseur (Figure 141 et Figure 142).
Insrez le tube bleu dans le raccord de liquide sur la plaque latrale du compresseur (Figure 141 et Figure 142).
Acheminez les tubes de mousse de la rampe gauche comme montr la Figure 141.
Insrez le tube transparent dans le raccord d'air sur la plaque latrale du compresseur (Figure 141 et Figure 142).
Insrez le tube bleu dans le raccord de liquide sur la plaque latrale du compresseur (Figure 141 et Figure 142).
Branchez le tube dot du serre-cble que vous avez prpar l'opration 9 de Prparation des nouveaux tubes pour les buses du traceur mousse en reliant le tube bleu pour la section de pulvrisation droite au raccord compression pour le circuit d'eau de la section de pulvrisation droite (Figure 143).
Vissez l'crou compression du tube sur le raccord la main (Figure 143).
Branchez le tube transparent de la section de pulvrisation droite au raccord compression du circuit d'air de la section de pulvrisation droite (Figure 143).
Vissez l'crou compression du tube sur le raccord la main (Figure 143).
Branchez les tubes non reprs (sans serre-cble) en reliant le tube bleu de la section de pulvrisation gauche au raccord compression du circuit d'eau de la section de pulvrisation gauche (Figure 144).
Vissez l'crou compression du tube sur le raccord la main (Figure 144).
Branchez le tube transparent de la section de pulvrisation gauche au raccord compression du circuit d'air de la section de pulvrisation gauche (Figure 144).
Vissez l'crou compression du tube sur le raccord la main (Figure 144).
Attachez les tubes du traceur mousse aux flexibles des buses du pulvrisateur avec 2 serre-cbles (Figure 140).
Branchez le connecteur 3 douilles du faisceau de rampe sonique au connecteur 3 broches du cble du capteur ultrasonique droit (A de la Figure 145).
Branchez le connecteur 3 douilles du faisceau de rampe sonique au connecteur 3 broches du cble du capteur ultrasonique gauche (B de la Figure 145).
Pièces nécessaires pour cette opération:
| Extension de couvercle (12 buses – rf. Toro 120-0621) | 1 |
| Rivet aveugle (rf. Toro 114439) | 22 |
| Support (couvercle de section centrale – rf. Toro 131–3703–03) | 4 |
| crou clip (rf. Toro 94-2413) | 4 |
| Boulons embase (3/8 x 1-1/4" – rf. Toro 110-5050) | 16 |
| Contre-crous embase (3/8" – rf. Toro 104-8301) | 16 |
| Bride de couvercle (rf. Toro 120-0629) | 2 |
| Boulons embase (5/16 x 1-1/4" – rf. Toro 323-36) | 4 |
l'aide d'une perceuse et d'un foret de 5mm, percez les 11 rivets aveugles (Figure 146) qui fixent la plaque de renfort (avec une seule range de rivets) et la protection en caoutchouc au bout du couvercle de la section 11 buses de la section de pulvrisation centrale que vous avez retire l'opration 2 de Dpose du couvercle de la section centrale (11 buses) du kit rampe couverte en option.
Dposez la plaque de renfort, les 11 rondelles (3/16") et la protection en caoutchouc du couvercle de la rampe 11 buses (Figure 146).
Note: Conservez la plaque de renfort, les rondelles et la protection en caoutchouc pour le montage aux oprations 5 et 6.
Alignez les trous de la plaque de renfort (double) sur l'extension du couvercle et ceux au bout du couvercle de la rampe 11 buses (Figure 147).
Fixez l'extension au couvercle de la section 11 buses (Figure 148) au moyen des 11 rivets aveugles (rf. Toro 114439).
Alignez les trous dans la protection en caoutchouc et la plaque de renfort (simple) que vous avez retires l'opration 2 et les trous au bout de l'extension de couvercle (Figure 149).
Fixez la plaque de renfort et la protection en caoutchouc l'extension du couvercle l'aide des 11 rivets aveugles (rf. Toro 114439) et des 11 rondelles (3/16") que vous avez retirs l'opration 5.
Note: Alignez les rondelles (3/16") contre la surface intrieure de l'extension du couvercle.
Montez les 4 crous clip (rf. Toro 94-2413) sur les 2 supports du couvercle de la section centrale (rf. Toro 131–3703–03), comme montr la (Figure 150).
Sur l'extension de la section de pulvrisation centrale, localisez dans la face verticale du cadre en treillis les 2 paires de trous espacs de 25mm (Figure 151).
Alignez les trous d'un support (rf. Toro 131–3703–03) et les trous dans l'extension de la section de pulvrisation centrale que vous avez identifis l'opration 2 en plaant le bord large du support gauche; voir Figure 151.
Fixez le support sur le cadre en treillis (Figure 151) l'aide de 4 boulons embase (3/8 x 1-1/4" – rf. Toro 110-5050) et de 4 contre-crous embase (3/8" – rf. Toro 104-8301).
Rptez les oprations 24 pour les 2 autres paires de trous dans l'extension de la section de pulvrisation centrale et l'autre support, ainsi que les autres boulons et contre-crous embase.
Serrez les crous et les boulons un couple de de 37 45 Nm.
Alignez les trous dans le couvercle de la section centrale et ceux dans les supports du couvercle (Figure 152).
Alignez les trous dans 2 des brides de couvercle que vous avez retires l'opration 1 de Dpose du couvercle de la section centrale (11 buses) du kit rampe couverte en option et les trous dans le couvercle et 2 des supports (Figure 152).
Fixez les brides du couvercle et le couvercle aux supports l'aide des 4 boulons embase (5/16 x 1-1/4") que vous avez retirs l'opration 1 de Dpose du couvercle de la section centrale (11 buses) du kit rampe couverte en option.
Alignez les trous dans les 2 brides de couvercle (rf. Toro 120–0629) sur les 4 trous restants dans le couvercle et les 4 trous restants dans les supports (Figure 152).
Fixez les brides et le couvercle aux supports (Figure 152) l'aide des 4 boulons embase (5/16 x 1-1/4" – rf. Toro 323-36)
Serrez les boulons un couple de 19,78 25,42Nm.
Pièces nécessaires pour cette opération:
| Socle du rcepteur | 1 |
| Entretoise (3/8 x 1") | 1 |
| Support de rcepteur | 1 |
| Boulon (3/8 x 3-1/4") | 1 |
| Rondelle-frein (3/8") | 1 |
| Rondelle (3/8 x 13/16") | 1 |
| Contre-crou embase (3/8") | 1 |
| Boulon embase (5/16 x 3/4") | 1 |
| Contre-crou embase (5/16") | 1 |
| Boulon embase (3/8 x 1-1/2") | 2 |
| Entretoise (3/8 x 7/16") | 2 |
| Rcepteur de navigation – Kit systme de pulvrisation X25 GeoLink, Base, WAAS (modle41630) | 1 |
| Boulon tte hexagonale (5 x 16mm) | 3 |
| Rondelle (5mm) | 3 |
| Adaptateur de traverse (kit modem correction CDMA RTK ou kit modem correction GSM RTK en option) | 1 |
| Antenne cellulaire (kit modem correction CDMA RTK ou kit modem correction GSM RTK en option) | 1 |
| Cble coaxial (kit modem correction CDMA RTK ou kit modem correction GSM RTK en option) | 1 |
Alignez les trous du socle du rcepteur de navigation, l'entretoise (3/8 x 1") et le support du rcepteur (Figure 153).
Fixez le socle du rcepteur et l'entretoise au support avec un boulon (3/8 x 3-1/4"), une rondelle frein (3/8"), une rondelle (3/8 x 13/16") et un contre-crou embase (3/8"), comme montr la Figure 153.
Insrez le boulon embase (5/16 x 3/4") et le contre-crou (5/16") dans le petit trou du support du rcepteur et dans la fente du socle (Figure 153).
Serrez les boulons et les crous de manire pouvoir faire pivoter le socle du rcepteur avec une lgre rsistance.
Fixez le support du rcepteur et l'entretoise (3/8 x 7/16") l'arceau de scurit avec le boulon embase (3/8 x 1-1/2"), comme montr la Figure 154.
Serrez les boulons de manire pouvoir faire pivoter le socle du rcepteur avec une lgre rsistance.
Mettez le socle du rcepteur de niveau droite et gauche (Figure 155).
Serrez le boulon embase (5/16 x 3/4") et le contre-crou embase (5/16") un couple de 19,78 25,42Nm.
Mettez le socle du rcepteur de niveau l'avant et l'arrire (Figure 155).
Serrez le boulon (3/8 x 3-1/4") et le contre-crou embase (3/8") un couple de 37 45Nm.
Alignez les 3 boulons visss dans la base du rcepteur de navigation et les 3 trous dans le support du rcepteur (Figure 156).
Fixez le rcepteur sur le support (Figure 156) l'aide des 3 boulons tte hexagonale (5 x 16mm) et des 3 rondelles (5mm).
Serrez les 3 boulons un couple de 5,76 7,12Nm.
Note: Montez l'antenne RTK si la machine est quipe d'un modem correction CDMA RTK ou GSM RTK.
Passez le coupleur coaxial dans l'ouverture de la bride de l'antenne RTK en orientant les filetages de traverse vers le bas (Figure 157).
Note: Tournez le coupleur coaxial au besoin pour aligner la partie plate du filetage de traverse et la partie plate de l'ouverture dans la bride de l'antenne RTK.
Fixez le coupleur coaxial la bride du socle du rcepteur l'aide de la rondelle-frein et de l'crou de blocage, et serrez l'crou la main (Figure 157).
Assemblez l'antenne RTK sur le raccord suprieur du coupleur coaxial, et serrez l'crou molet de l'antenne la main (Figure 158).
Serrez lgrement le cble d'antenne sur le raccord infrieur du coupleur coaxial (Figure 158).
Acheminez le cble derrire le rcepteur de navigation jusqu'au connecteur coaxial du modem cellulaire CDMA ou GSM (Figure 158).
Branchez le cble d'antenne au connecteur coaxial du modem cellulaire CDMA ou GSM (Figure 158)
Serrez les crous molets du cble d'antenne la main.
Pièces nécessaires pour cette opération:
| Support de moniteur | 1 |
| Boulon embase (6 x 12mm) | 3 |
| trier filet (5/16") | 2 |
| Contre-crou embase (5/16") | 8 |
| Support rotule | 1 |
| Boulon embase (5/16 x 3/4") | 4 |
| Moniteur – Kit systme de pulvrisation X25 GeoLink, Base, WAAS (modle41630) | 1 |
| Bras de moniteur – Kit systme de pulvrisation X25 GeoLink, Base, WAAS (modle41630) | 1 |
Avec un morceau de ruban adhsif, reprez la position du volant par rapport la valve de direction (Figure 159).
Dposez le couvre-moyeu du volant (Figure 159).
Retirez l'crou (5/8") et la rondelle (5/8") qui fixent le volant la valve de direction, et dposez le volant (Figure 159).
Placez le support du moniteur sur la machine comme montr la Figure 160.
Fixez le support du moniteur sur le botier de la valve de direction (Figure 161) l'aide des 3 boulons embase (6 x 12mm).
Fixez la plaque du support de moniteur au tube de support du chssis de la machine (Figure 162) l'aide des 2 triers filets et des 4 contre-crous embase (5/16").
Serrez les 3 boulons embase (6 x 12mm) de la valve de direction un couple de 9,72 11,98Nm. Sur le tube de support, serrez les contre-crous embase un couple de 19,78 25,42Nm.
Alignez le ruban de reprage du volant et le ruban de reprage sur le botier de la valve de direction (Figure 163).
Fixez le volant sur l'arbre de la valve de direction (Figure 163) avec la rondelle (5/8") et l'crou (5/8") que vous avez retirs l'opration 3 de Dpose du volant.
Serrez l'crou un couple de 206 254Nm.
Reposez sur le volant le couvre-moyeu que vous avez retir l'opration 2 de Dpose du volant (Figure 169).
Fixez le support rotule du la patte de montage du support du moniteur (Figure 164) l'aide des 4 boulons embase (5/16 x 3/4") et des 4 contre-crous embase (5/16").
Serrez les boulons et crous un couple de 19,78 25,42Nm.
Engagez la rotule du moniteur et le support rotule situ sur la machine dans le bras du moniteur (Figure 165).
Ajustez le moniteur pour qu'il soit visible par l'oprateur de la machine et serrez le bouton du bras du moniteur la main (Figure 165).
Dbranchez le connecteur 2 douilles du faisceau de la machine tiquet SPRAY PUMP COIL du connecteur 2 broches de l'alternateur (Figure 166).
Branchez le connecteur 2 broches de la branche de 84cm du faisceau du kit tiquete PUMP CLUTCH au connecteur 2 douilles du faisceau de la machine tiquet SPRAY PUMP COIL (Figure 167).
Branchez le connecteur 2 douilles du faisceau du kit tiquet PUMP CLUTCH au connecteur 2 broches de l'alternateur (Figure 167).
Acheminez la branche de 84cm du faisceau contre le moteur et la pompe de pulvrisation de telle manire que le faisceau soit loign de la courroie d'alternateur (Figure 168).
Pièces nécessaires pour cette opération:
| Support de batterie | 1 |
| Boulon (5/16 x 1-3/4") | 1 |
| Rondelle (5/16") | 1 |
| Batterie (540A) | 1 |
| Dispositif de retenue de la batterie | 1 |
| Contre-crou embase (5/16") | 1 |
| Support d'alternateur | 1 |
| Poulie d'entranement de 279mm | 1 |
| Boulon (1/4 x 2-1/4") | 4 |
| Rondelle-frein (1/4") | 4 |
| Alternateur (60A) | 1 |
| Boulon embase (8 x 25mm) | 1 |
| Boulon embase (3/8 x 1-1/2") | 1 |
| Courroie trapzodale | 1 |
Retirez les 2 contre-crous embase et la tige de maintien des 2 boulons en J qui fixent le la batterie son support sur la machine (Figure 169).
Retirez la batterie de la machine (Figure 169).
Note: Vous n'avez plus besoin des crous embase, de la tige de maintien et de la batterie (300A).
Retirez les boulons (10-24 x 3/4") et les crous (10-24") qui fixent les porte-fusibles au support de batterie (Figure 170).
Note: Conservez les boulons (10-24 x 3/4") et les crous (10-24) pour la pose sous Montage du support de batterie et de la batterie (540A).
Retirez les 2 boulons embase (3/8 x 3/4") qui fixent le support de batterie au tube de support amortisseur de la machine (Figure 170).
Note: Conservez le boulon embase (3/8 x 3/4") pour la pose Montage du support de batterie et de la batterie (540A).
Retirez les 2 boulons en J et le socle de la batterie au support de batterie (Figure 171).
Dposez le support de batterie de la machine (Figure 172).
Note: Vous n'avez plus besoin des boulons en J, du socle de batterie et du support de batterie.
Placez le nouveau support de batterie devant le tube de support tube amortisseur de la machine et les porte-fusibles (Figure 173).
Fixez le support de batterie au tu be de support amortisseur (Figure 174) l'aide des 2 boulons embase (3/8 x 3/4") que vous avez conservez l'opration 4 de Dpose de la batterie (300A) et de son support.
Serrez les boulons embase un couple de 37 45Nm.
Fixez les porte-fusibles au support de batterie (Figure 174) avec le boulon (10–24 x 3/4") et les crous (10-24) que vous avez retirs l'opration 3 de Dpose de la batterie (300A) et de son support.
Fixez la batterie son support avec le boulon (5/16 x 1-3/4"), la rondelle (5/16"), le dispositif de retenue et le contre-crou embase (5/16"), comme montr la Figure 175.
Serrez le boulon et l'crou un couple de 19,8 25,4Nm.
la position 11heures de la tte de pompe, desserrez les 2 boulons (voir Figure 176) pour obtenir un jeu de 7 10mm entre la tte des boulons et la pompe.
Note: Il n'est pas ncessaire de retirer les boulons de la pompe de pulvrisation.
Placez le support d'alternateur entre les boulons que vous avez desserrs l'opration 1 et la tte de pompe (Figure 177).
Serrez les boulons un couple de 61 75Nm.
Desserrez l'crou de l'axe de la poulie de tension (Figure 178).
Note: Vrifiez que la courroie est dtendue.
Tournez le boulon de tension de courroie pour dtendre compltement la courroie de la pompe de pulvrisation (Figure 178).
Retirez les 4 boulons (1/4 x 1") et les 4 rondelles frein (1/4") qui fixent la poulie la pompe de pulvrisation (Figure 179).
Important: Ne dposez pas la poulie.
Note: Vous n'avez plus besoin des boulons et des rondelles frein.
Alignez les trous de la poulie d'alternateur (kit) et les trous de la poulie de la pompe de pulvrisation (Figure 180).
Fixez la poulie d'alternateur la poulie de pompe de pulvrisation et la pompe de pulvrisation avec les 4 boulons (1/4 x 2-1/4") et les 4 rondelles frein (1/4").
Serrez les boulons un couple de 1017 1243 Nm.
Tournez le boulon de tension pour augmenter la tension de la courroie jusqu' obtention d'une flche de 9,5mm quand vous exercez une force de 4,5kg entre les pignons de moteur et de pompe de pulvrisation.
Serrez l'crou de l'axe de la poulie de tension un couple de 37 44Nm.
Fixez l'alternateur (60A) au bossage filet du support d'alternateur (Figure 182) avec le boulon embase (3/8 x 1-1/2").
Fixez la bride filete de l'alternateur la bride fendue du support d'alternateur (Figure 182) avec le boulon embase (8 x 25mm).
Chaussez la courroie trapzodale sur la poulie d'entranement (279mm) et la poulie de l'alternateur (Figure 183).
Tournez l'alternateur (Figure 184) pour augmenter la tension de la courroie jusqu' obtention d'une flche de 9,5mm quand vous exercez une force de 4,5kg entre la poulie d'alternateur et la poulie d'entranement (279mm).
Serrez le boulon embase (8 x 25mm) un couple de 23 29Nm.
Serrez le boulon embase (3/8 x 1-1/2") un couple de 37 45Nm.
Pièces nécessaires pour cette opération:
| Relais | 1 |
| Fixation pression | 1 |
| Fusible (15A) | 1 |
| Fusible (50A) | 1 |
Branchez le connecteur 2 douilles du fil rose de 57cm du faisceau du kit (Figure 185) au connecteur 2 broches de l'alternateur (50A).
Acheminez le fil de dtection rose l'cart de la courroie d'alternateur et attachez le fil avec un serre-cble.
Retirez l'crou de la borne (Figure 186) de l'alternateur (50A).
Fixez le fil d'alternateur (calibre 6) la borne de l'alternateur (50A) avec l'crou (Figure 186).
Acheminez le fil d'alternateur rouge vers les bornes de la batterie et l'cart de la poulie et de la courroie d'alternateur.
Serrez l'crou un couple de 47 57Nm.
Placez le capuchon isolant sur la borne de l'alternateur (Figure 186).
Branchez le connecteur 5 broches du relais au connecteur 5 douilles (Figure 187) du faisceau du kit tiquet ASC 10 ENABLE RELAY.
Alignez le trou dans la patte de montage du relais et le trou dans le tube de support amortisseur, puis fixez le relais au tube avec une fixation pression (Figure 187).
Prparez un multimtre pour effectuer un test de continuit.
Sur le porte-fusibles 3 de la machine, insrez la sonde du multimtre dans le contact 4 (colonne droite) de la douille de fusible 2, comme montr la Figure 188.
Sur l'avant des porte-fusibles, utilisez la sonde du multimtre pour identifier le connecteur lame au bout du fil rouge (calibre 10) qui est reli la douille de fusible 2 – contact 4.
Avec un morceau de ruban adhsif, reprez le connecteur et le fil que vous avez identifi l'opration 3 (Figure 189).
Branchez le connecteur lame que vous avez repr l'opration 4 au connecteur douille au bout du fil rose de 51mm du faisceau du kit (Figure 190).
Insrez le fusible (15A) dans la douille 2 du porte-fusibles 3 jusqu' ce qu'il soit compltement engag (Figure 191).
Insrez le fusible (50A) dans le porte-fusibles en ligne jusqu' ce qu'il soit compltement engag (Figure 192).
Pièces nécessaires pour cette opération:
| Faisceau de donnes (systme de navigation) – kit systme de pulvrisation de prcision GeoLink (modle 41630) | 1 |
| Faisceau de batterie (systme de navigation) – kit systme de pulvrisation de prcision GeoLink (modle41630) | 1 |
| Serre-cble | 8 |
| Collier de connexion rapide (poigne rouge) | 1 |
| Collier de connexion rapide (poigne noire) | 1 |
Important: Certains connecteurs du faisceau de donnes ne sont pas utiliss. Vrifiez que les capuchons et les obturateurs des connecteurs inutiliss sont bien fixs.
Branchez le connecteur 3douilles (interface d'alimentation lectrique) du faisceau de navigation au connecteur 3broches (interface d'alimentation lectrique) du faisceau de donnes (Figure 193).
Acheminez la branche de 390cm du faisceau de donnes le long de l'arrire du tube vertical gauche de l'arceau de scurit.
Acheminez la branche de 390cm du faisceau de donnes le long du tube droit de l'arceau de scurit, en orientant le connecteur 12 douilles (gris) et le connecteur 12 douilles (noir) vers le haut et le rcepteur de navigation (Figure 197).
Placez les 2 dtrompeurs situs sur la face longue du connecteur 12 douilles gris et noir du faisceau de donne en face des 2 rainures dans la paroi horizontale infrieure du connecteur 12 broches gauche (gris) du rcepteur de navigation (Figure 198).
Note: Faites attention quand vous connectez le faisceau de cblage au rcepteur de navigation; les dtrompeurs des connecteurs sont particuliers aux rainures correspondantes sur les connecteurs broches du rcepteur de navigation.
Branchez le connecteur 12 douilles gris et noir du faisceau de donnes au connecteur 12 broches gauche (gris) du rcepteur de navigation jusqu' ce que les connecteurs s'enclenchent solidement (Figure 198).
Placez les 2 dtrompeurs situs sur le ct court du connecteur 12 douilles noir du faisceau de donne en face des 2 rainures dans la paroi verticale gauche du connecteur 12 broches droit (noir) du rcepteur de navigation (Figure 198).
Note: Faites attention quand vous connectez le faisceau de cblage au rcepteur de navigation; les dtrompeurs des connecteurs sont particuliers aux rainures correspondantes sur les connecteurs broches du rcepteur de navigation.
Branchez le connecteur 12 douilles noir seulement du faisceau de donnes au connecteur 12 broches gauche (noir) du rcepteur de navigation jusqu' ce que les connecteurs s'enclenchent solidement (Figure 198).
Avec 2 serre-cbles, attachez la branche de 390cm du faisceau de donnes au tube droit du systme ROPS, comme montr la Figure 197.
Note: Le cble ne doit tre trop tendu entre les connecteurs 12 douille et le serre-cble.
Acheminez le faisceau de donnes et le faisceau de batterie vers le bas l'arrire du tube vertical gauche de l'arceau de scurit jusqu' la traverse du support de sige (Figure 201).
Attachez la branche de 390cm du faisceau de donnes du rcepteur de navigation l'arceau de scurit, comme montr la Figure 201.
Branchez le connecteur 1 broche du faisceau de batterie tiquet ***IMPORTANT*** ONLY CONNECT THIS WIRE TO SWITCHED 12V POWER SOURCE au connecteur 1 douille de la branche de 66cm du faisceau du kit (Figure 202) tiquet (SW’D PWR FOR GEN 2 TOPCON).
Branchez le connecteur 4 broches de la branche de 66cm du faisceau du kit tiquet ASC 10 PWR & CAN FROM X30 au connecteur 4 douilles de la branche du faisceau de donnes tiquet CAN 2/ASC10 BUS (Figure 202).
Acheminez le faisceau de donnes et le faisceau de batterie sur la traverse du support de sige et attachez la branche de 390cm du faisceau de donnes la traverse avec 2 serre-cbles (Figure 201 et Figure 203).
Acheminez la branche de 220cm du faisceau de batterie le long du tube de cadre suprieur droit (Figure 203).
Acheminez la branche de 220cm du faisceau de batterie sur le du tube de support amortisseur vers la batterie (Figure 203).
Note: Vrifiez que la branche de 100cm d'interconnexion (alimentation commute) reste bien contre le tube de cadre suprieur droit.
Acheminez la branche de 220cm du faisceau de donnes (branche dote du connecteur 26douilles) sous la console de commande et vers l'avant en direction de la planche de bord (Figure 203).
Acheminez la branche de 220cm du faisceau de donnes (branche dote du connecteur 26douilles) vers l'avant et sous la planche de bord (Figure 205).
Acheminez la branche de 220cm du faisceau de donnes le long du tube de support du moniteur (Figure 205)
Alignez le connecteur 26 douilles du faisceau de donnes et le connecteur 26 broches du moniteur du pulvrisateur, puis poussez le connecteur douilles dans le connecteur broches jusqu' ce qu'il s'enclenche solidement (Figure 206).
Vrifiez que la branche de 220cm du faisceau de donnes est assez dtendue pour permettre l'oprateur d'ajuster la position du moniteur, et fixez le faisceau au tube de support du moniteur avec des serre-cbles, comme montr la Figure 205.
Retirez les crous hexagonaux et les rondelles des colliers de connexion rapide poigne rouge et noire (Figure 207).
Ouvrez la poigne du collier de connexion rapide poigne de verrouillage noire (Figure 208).
Assemblez le collier de connexion rapide sur la borne ngative de la batterie, en dirigeant le tenon filet du collier vers le centre de la batterie, comme montr la Figure 207.
Fermez la poigne de verrouillage du collier de connexion rapide (Figure 208).
Note: Si vous avez besoin de rgler la force de serrage du collier de connexion rapide, ouvrez la poigne, tournez l'crou molet pour augmenter ou rduire la force de serrage, puis refermez la poigne du collier.
Rptez les oprations 24 pour le collier de connexion rapide muni de la poigne rouge sur la borne positive de la batterie.
Les tincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.
S'ils sont mal achemins, les cbles de la batterie peuvent subir des dommages ou endommager le pulvrisateur et produire des tincelles.
Dbranchez toujours le cble ngatif (noir) de la batterie avant le cble positif (rouge).
Connectez toujours le cble positif (rouge) de la batterie avant le cble ngatif (noir).
Les bornes de la batterie ou les outils en mtal peuvent causer des courts-circuits au contact des pices mtalliques du pulvrisateur et produire des tincelles.
Lors de la mise en place ou du retrait de la batterie, vitez que les bornes touchent les parties mtalliques du pulvrisateur.
vitez de crer des courts-circuits entre les bornes de la batterie et les parties mtalliques du pulvrisateur avec des outils en mtal.
Laissez toujours la sangle de la batterie en place pour protger et immobiliser la batterie.
Placez le capuchon isolant du cble positif de la batterie reli au dmarreur, comme montr la Figure 210.
Assemblez les cosses des fils et cbles ci-aprs sur le tenon filet de la borne positive de la batterie (Figure 211) dans l'ordre suivant:
Note: Vrifiez que la cosse du cble de batterie (positif) reli au dmarreur est place en haut de la pile de cosses sur le tenon filet.
Cosse en anneau – branche de 22cm de faisceau de machine tiquete BATTERY (+)
Cosse en anneau – branche de 220cm de faisceau de batterie tiquete ***IMPORTANT*** CONNECT THIS WIRE TO POSITIVE ON BATTERY
Cosse en anneau – branche de 60cm de faisceau de kit tiquete TO BATTERY POSITIVE
Cosse de cble de batterie (positif) – l'alternateur (50A)
Cosse de cble de batterie (positif) – au dmarreur
Placez l'crou hexagonal (1/4") et la rondelle (1/4") sur le tenon filet et serrez l'crou un couple de 10,17 12,34Nm.
Placez le capuchon isolant du cble positif de la batterie reli au dmarreur sur le tenon filet Figure 211.
Assemblez les cosses des fils et cbles ci-aprs sur le tenon filet de la borne ngative de la batterie (Figure 212) dans l'ordre suivant:
Note: Vrifiez que la cosse du cble de batterie (ngatif) reli au moteur et la masse du chssis est place en haut de la pile de cosses sur le tenon filet.
Cosse en anneau – branche de 220cm de faisceau de batterie tiquete ***IMPORTANT*** CONNECT THIS WIRE TO – VE TERMINAL OF BATTERY WHICH IS CONNECTED TO TRACTOR FRAME
Cosse en anneau – branche de 60cm de faisceau de kit – ngatif de la batterie
Cosse de cble de batterie (ngatif) – au moteur et la masse du chssis
Rassemblez l'excdent du faisceau de donnes contre le tube de cadre suprieur droit (Figure 213).
Placez le faisceau de donnes sur le tube de support amortisseur, et attachez-le sur le avec un serre-cble (Figure 213).
Placez le faisceau de donnes sur le tube de cadre suprieur droit, et attachez-le sur le tube du cadre avec un serre-cble (Figure 213).
Vrifiez qu'un espace existe entre les poulies et courroies et le faisceau de donnes, le faisceau de batterie, le faisceau du kit et les cbles de la batterie.
Attachez le faisceau et les cbles avec des serre-cbles pour les loigner des courroies et des poulies.
Pièces nécessaires pour cette opération:
| Fixation pression | 13 |
Alignez les trous dans le capot et les trous dans la planche de bord et le cadre de la machine (Figure 214).
Fixez le capot la planche de bord et au cadre avec 9 fixations pression (Figure 214).
Branchez les 2 connecteurs ( 2 douilles) du faisceau de la machine aux connecteurs 2broches des phares gauche et droit (Figure 215).
Placez la doublure d'aile sur les tubes suprieur gauche et infrieur gauche du cadre (Figure 215).
Fixez la doublure d'aile aux tubes du cadres avec les 6 fixations pression (Figure 216).
Alignez les trous de l'aile et les trous du cadre de la machine, comme montr la Figure 216.
Fixez lgrement l'aile sur le cadre (Figure 217) l'aide des 3 boulons (5/16 x 1") et des 3 rondelles (5/16") que vous avez retirs l'opration 2 de Dpose des ailes avant gauche et droite.
Fixez l'aile au profil de cadre avec les 2 fixations pression (Figure 218).
Serrez le boulon (5/16 x 1") un couple de 19,78 25,42Nm.
Rptez les oprations 16 pour la doublure d'aile et l'aile de l'autre ct de la machine.
Placez les verrous du panneau d'accs au moteur en face des bagues des supports du panneau sur l'arceau de scurit (Figure 219).
Montez le panneau sur les supports (Figure 219).
Abaissez les poignes de verrouillage pour fixer le panneau sur les supports (Figure 219).
Placez le sige et son plateau sur le chssis de la machine (Figure 220).
Alignez les trous des pivots du plateau de sige et les trous du support de chssis (Figure 221).
Fixez le plateau du sige aux supports du chssis avec les 2 axes de pivot (Figure 221).
Fixez les axes de pivot la machine avec les 2 goupilles fendues (Figure 221).
Fixez la bquille au support du sige avec la rondelle et la goupille fendue (Figure 222).
Branchez le connecteur 2douilles du faisceau de la machine au connecteur du contacteur du sige jusqu' ce que le connecteur s'enclenche solidement (Figure 223).
Basculez le sige lgrement vers l'avant, sortez la bquille de l'encoche de verrouillage, puis rabattez le sige jusqu' ce qu'il se verrouille solidement en place.
Introduisez la cl dans le commutateur d'allumage et tournez-la la position CONTACT.
L'cran de dmarrage s'affiche sur l'InfoCenter et le tmoin s'allume brivement (Figure 224).
Note: Ne mettez pas le moteur en marche.
Sur l'cran d'accueil, appuyez sur le bouton central de l'InfoCenter pour ouvrir l'cran de navigation (Figure 225).
Appuyez sur le bouton central de l'InfoCenter pour accder au menu principal (Figure 225).
Dans l'cran du MENU PRINCIPAL, appuyez sur le bouton central pour naviguer jusqu' l'option RGLAGES, puis appuyez sur le bouton droit pour la slectionner (Figure 226).
Dans l'cran RGLAGES, appuyez sur le bouton central pour naviguer jusqu' l'option RGLAGES PROTGS, puis appuyez sur le bouton droit pour la slectionner.
Entrez le code PIN comme suit:
Appuyez sur le bouton central comme ncessaire pour saisir le chiffre gauche du code PIN (Figure 228).
Appuyez sur le bouton droit pour passer au chiffre suivant du code PIN (Figure 228).
Rptez les oprations 1 et 2 pour les 3 autres chiffres du code PIN.
Aprs avoir saisi tous les chiffres du code PIN, appuyez sur le bouton droit (Figure 228) puis sur le bouton central pour entrer le code PIN (Figure 229).
Le tmoin s'allume brivement.
Appuyez sur le bouton central pour naviguer jusqu' l'option GEOLINK, puis appuyez sur le bouton droit pour la slectionner (Figure 230).
L'cran de confirmation GeoLink s'affiche sur l'InfoCenter (Figure 231).
Tournez le commutateur d'allumage la position ARRT puis la position CONTACT.
L'cran de dmarrage GEOLINK s'affiche initialement quand vous tournez le commutateur d'allumage la position CONTACT.
