Controllerset

1. Parkeer de machine op een horizontaal oppervlak.

2. Til de hopper omhoog en zet deze vast met de cilindervergrendeling.

3. Koppel de stroomaansluiting los van de tractie-eenheid.

4. Zorg dat de machine niet kan bewegen vooraleer u de montageprocedure aanvat.

Close section

Alleen bij upgrades

1. Verwijder het bevestigingsmateriaal waarmee het deksel van het compartiment is bevestigd en bewaar dit (Figure 1).



   Figure 1

   1. Bout (5/16"x1")
   2. Ring
   3. Aansluitmoer (")
   4. Compartiment

2. Koppel de kabelboom af van alle onderdelen behalve het relais (Figure 2).



   Figure 2

   1. Relais
   2. Moer (")
   3. Kabelboom
   4. Zendontvanger
   5. Ring
   6. Bout ("x1")
   7. Bout ("x")

3. Verwijder al het bevestigingsmateriaal waarmee de onderdelen aan de binnenkant van het compartiment zijn bevestigd (Figure 2).

4. Verwijder alle onderdelen uit het compartiment, behalve het audioalarmsysteem (Figure 2).

5. Verwijder de bevestigingsmoeren en ringen van de voorzijde van de nabijheidssensoren aan de rechter sensorplaat en bewaar deze (Figure 3).



   Figure 3

   1. Bevestigingsmoer
   2. Ring
   3. Slotbout ("x1")
   4. Rechter sensorplaat
   5. Flensmoer (")
   6. Nabijheidssensor

6. Verwijder de nabijheidssensoren van de rechter sensorplaat en leg ze opzij.

7. Verwijder de slotbouten en flensmoeren waarmee de rechter sensorplaat aan het frame is bevestigd (Figure 3).

8. Verwijder de slotbouten en flensmoeren waarmee de linker sensorplaat aan het frame is bevestigd (Figure 4).



   Figure 4

   1. Flensmoer (")
   2. Linker sensorplaat
   3. Slotbout ("x1")

Close section

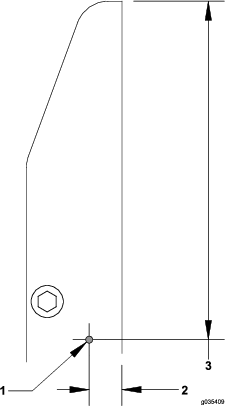

1. Bepaal de locatie van de volgende opening voor de plugkap en boor de opening uit (Figure 5).



   Figure 5

   1. Diameter van 5,6mm
   2. 267mm
   3. 25mm

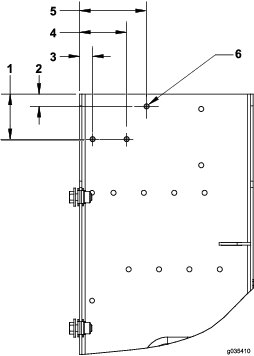

2. Bepaal de locatie van de volgende openingen voor de zekeringhouder en het relais en boor de openingen uit (Figure 6).



   Figure 6

   1. 64mm
   2. 17mm
   3. 15mm
   4. 63mm
   5. 91mm
   6. Diameter van 7,1mm

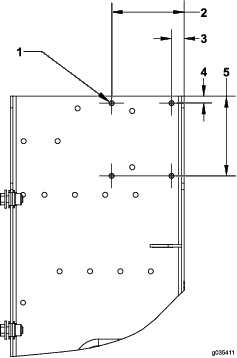

3. Bepaal de locatie van de volgende openingen voor de zender en boor de openingen uit (Figure 7).

   Note: U kunt de zender gebruiken als sjabloon.



   Figure 7

   1. Diameter van 7,1mm
   2. 99mm
   3. 14mm
   4. 10mm
   5. 113mm

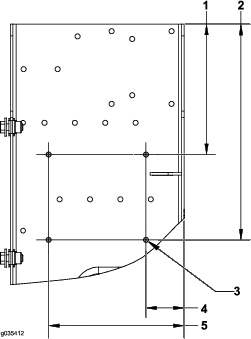

4. Bepaal de locatie van de volgende openingen voor de controller en boor de openingen uit (Figure 8).

   Note: U kunt de controller gebruiken als sjabloon.



   Figure 8

   1. 184mm
   2. 304mm
   3. Diameter van 7,1 mm
   4. 50mm
   5. 188mm

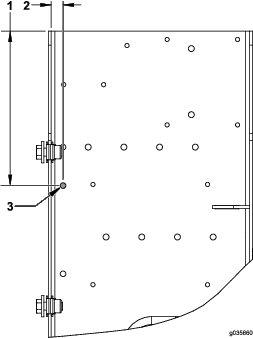

5. Bepaal de locatie van de volgende opening voor de controller en boor de opening uit (Figure 9).



   Figure 9

   1. 185mm
   2. 14mm
   3. 6,8mm

   Note: Zorg ervoor dat u de opening niet te groot maakt.

Close section

Benodigde onderdelen voor deze stap:

Zekeringensticker	1
Sticker elektrische revisie	1

1. Zorg ervoor dat het vlak waarop u de sticker gaat aanbrengen schoon is.

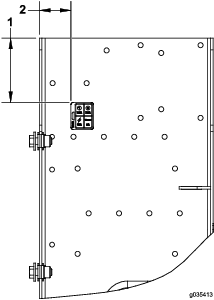

2. Breng de zekeringsticker aan op de plaats die wordt getoond (Figure 10).



   Figure 10

   1. 89mm
   2. 44mm

3. Breng de sticker van de elektrische revisie aan naast het plaatje met het serienummer op de machine.

Close section

Benodigde onderdelen voor deze stap:

Radiozender	1
Radiocontroller	1
Controlelampje	1
Relais	1
Bout ("x1")	8
Bout ("x ")	3
Bout (nr.10x")	1
Flensmoer (")	11
Borgmoer (nr.10)	1

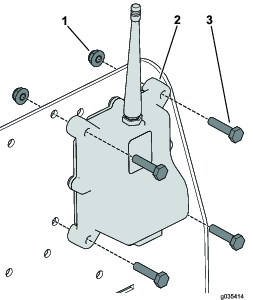

1. Gebruik de 4 bouten ("x") en flensmoeren om de zendontvanger te bevestigen (Figure 11).



   Figure 11

   1. Zendontvanger
   2. Flensmoer (")
   3. Bout ("x")

2. Gebruik de 4 bouten ("x") en flensmoeren om de controller te bevestigen (Figure 12).



   Figure 12

   1. Controller
   2. Flensmoer (")
   3. Bout ("x")

3. Gebruik de bouten ("x") en flensmoer om het relais te bevestigen (Figure 13).



   Figure 13

   1. Flensmoer (")
   2. Relais
   3. Bout ("x")

4. Verwijder de zekeringkap van de kabelboom.

5. Gebruik de 2 bouten ("x") en flensmoeren om de zekeringkap te bevestigen (Figure 14).



   Figure 14

   1. Flensmoer (")
   2. Zekeringhouder
   3. Bout ("x")

6. Breng de connector door de montageopening in het deksel (Figure 15).



   Figure 15

   1. Connector
   2. Bevestigingsmoer
   3. Borgring
   4. Montageopening
   5. Pakking
   6. Controlelampje

   Note: Zorg ervoor dat de pakking gemonteerd is tussen het deksel en het controlelampje(Figure 15).

7. Gebruik de bevestigingsmoer en de borgring om het controlelampje te bevestigen aan de montageopening in het deksel (Figure 15).

8. Verwijder de plugkap van de kabelboom.

9. Bevestig de plugkap met de bout (nr.10x") en de borgmoer aan de controllerkast (Figure 16).



   Figure 16

   1. Bout (nr.10x")
   2. Plugkap
   3. Borgmoer (nr.10)

Close section

Benodigde onderdelen voor deze stap:

Rechter sensorplaat	1
Linker sensorplaat	1
Nabijheidssensor	1

1. Gebruik de 2 slotbouten ("x1") en flensmoeren om de rechter sensorplaat aan de machine te bevestigen (Figure 17).



   Figure 17

   1. Bevestigingsmoer
   2. Ring
   3. Rechter sensorplaat
   4. Nabijheidssensor
   5. Slotbout ("x1")
   6. Flensmoer (")

2. Gebruik de bevestigingsmoeren en ringen om de nabijheidssensoren die u eerder hebt verwijderd te bevestigen aan de rechter sensorplaat (Figure 17).

   Important: Let erop dat u de voorkant van de sensor niet beschadigt als deze gemonteerd is.

3. Gebruik de slotbout ("x1") en flensmoer om de linker sensorplaat aan de machine te bevestigen (Figure 18).



   Figure 18

   1. Nabijheidssensor
   2. Flensmoer (")
   3. Linker sensorplaat
   4. Slotbout ("x1")
   5. Ring
   6. Bevestigingsmoer

4. Gebruik de bevestigingsmoer en ring om de nabijheidssensor van de set te bevestigen aan de linker sensorplaat (Figure 18).

   Important: Let erop dat u de voorkant van de sensor niet beschadigt als deze gemonteerd is.

5. Stel de afstand van elke sensor die u gemonteerd hebt in op 3,6mm (Figure 19).



   Figure 19

   1. 3,6mm

   Important: Let erop dat u de voorkant van de sensor niet beschadigt als u de sensorafstand instelt.

Close section

Benodigde onderdelen voor deze stap:

Kabelboom	1
Kabelbinder	10
Kabelbinderklem	2

1. Leid de kabelboom op het frame van het getrokken voertuig (Figure 20).



   Figure 20

   Note: Zorg ervoor dat u de kabelboom door de slangringen aan de voorkant van het getrokken voertuig leidt.

2. Bevestig de kabelboom aan het frame met de kabelbinderklemmen.

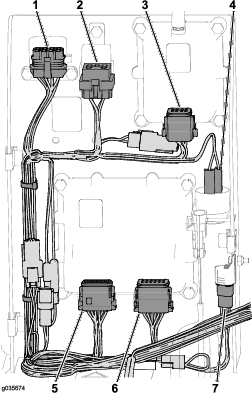

3. Volg de kleurcode en vorm van de connector om er zeker van te zijn dat u de juiste connector aansluit op de plug van een onderdeel (Figure 21).



   Figure 21

   1. Zekeringhouder
   2. Relais
   3. Zendontvanger (met inkeping)
   4. Audioalarmsysteem
   5. Controller (kleurcode en met inkeping)
   6. Controller (kleurcode en met inkeping)
   7. Plugkap

4. Sluit de kabelboom aan op het hydraulische verdeelstuk (Figure 22).



   Figure 22

   1. Trekhaak links (P21)
   2. Trekhaak rechts (P20)
   3. Hopper omlaag (P18)
   4. Solenode borstel (P17)
   5. Hydraulisch verdeelstuk
   6. Hopper omhoog (P19)

5. Sluit de kabelboom aan op de passende nabijheidssensor (Figure 23 en Figure 24).



   Figure 23

   1. Nabijheidssensor
   2. Kabelbinderklem
   3. Nabijheidssensor


   Figure 24

   1. Kabelbinderklem
   2. Nabijheidssensor

6. Monteer de kabelbinderklemmen aan de linker en rechter sensorplaat (Figure 23 en Figure 24).

7. Plaats de kabelbinders door de klem en rond de aansluitingen van de kabelboom om de kabelboom te bevestigen aan de sensorplaat (Figure 23 enFigure 24).

8. Gebruik kabelbinders om de kabelboom aan de hydraulische slangen te bevestigen (Figure 25).



   Figure 25

   1. Kabelbinder
   2. Hydraulische slang

Close section

Benodigde onderdelen voor deze stap:

Deksel van compartiment

1

1. Sluit het controlelampje aan op de kabelboom (Figure 26).



   Figure 26

   1. Connector
   2. Bout ("x1")
   3. Ring
   4. Aansluitmoer (")
   5. Deksel van compartiment

2. Gebruik de bout ("x1") en moer die u eerder verwijderd hebt om het deksel te bevestigen aan het compartiment (Figure 26).

Close section

Benodigde onderdelen voor deze stap:

Afstandsbediening	1
AA-batterij	4

1. Verwijder de elastiekjes waarmee beide helften van de afstandsbediening aan elkaar zijn bevestigd, en verwijder het achterdeksel.

2. Let op de polariteit van de batterijen terwijl u deze plaatst (Figure 27).



   Figure 27

   1. Batterijen
   2. Deksel
   3. Schroef

   Note: De controller kan niet werken als de batterijen niet goed geplaatst zijn.

3. Plaats het deksel terug en bevestig het met de 6 schroeven die u eerder hebt verwijderd (Figure 27) en draai deze vast met een torsie van 1,5 tot 1,7Nm.

   Note: Draai de schroeven niet te vast aan.

Close section

Om de hopper te legen drukt u tweemaal op de knop Hopper legen (Figure 28).

Important: De pluggenruimer moet zich direct achter de tractie-eenheid en op transporthoogte bevinden voordat u kunt legen.

Close section

Om de hopper omlaag te brengen drukt u op de knop Pluggenruimer omlaag (Figure 28). U kunt de hopper omlaag brengen in de volgende standen:

• Hoogte hopper legen

• Transporthoogte

• Draaihoogte

  Note: Bij het zakken van de hopper vanuit de legen-positie kunt u de beweging altijd stoppen door de knop Pluggenruimer omlaag los te laten.

  Note: Met de pluggenruimer in de transport- of draaipositie kan het zakken van de hopper altijd worden gestopt door de knop Pluggenruimer omhoog in te drukken.

Close section

Standaardmodus

Om de pluggenruimer in de standaardmodus naar boven te bewegen, drukt u op de knop Pluggenruimer omhoog. De hopper stopt dan op de vooringestelde hoogte (Figure 28).

• De transporthoogte (beginstand) is op 33,6cm tot 38,7cm.

• De draaihoogte (excentrische stand) is op 21,6 tot 26,7cm.

Close section

Optionele modus

In deze modus kan de gebruiker de pluggenruimer op elke gewenste hoogte instellen, deze stopt dan op de vooringestelde hoogtes.

Note: Zie Omschakelen van de modus van de pluggenruimer voor het kiezen van de optionele modus.

Om de hopper in de optionele modus omhoog te brengen, houdt u de knop Pluggenruimer omhoog ingedrukt tot de hopper de gewenste hoogte bereikt of stopt op de vooraf gedefinieerde hoogte (Figure 28).

• De transporthoogte (beginstand) is op 33,6cm tot 38,7cm.

• De draaihoogte (excentrische stand) is op 21,6 tot 26,7cm.

Close section

Om de pluggenruimer in de excentrische stand links te zetten, houdt u de knop Excentrische stand links ingedrukt (Figure 28). Zodra u de knop loslaat, stopt de beweging naar links.

Close section

Om de pluggenruimer in de excentrische stand rechts te zetten, houdt u de knop Excentrische stand rechts ingedrukt (Figure 28). Zodra u de knop loslaat, stopt de beweging naar rechts.

Close section

Als u op de stopknop drukt, worden actieve functies uitgeschakeld.

Note: Er is een vertraging van ongeveer 3 seconden.

Close section

Het diagnoselampje (Figure 29) bevindt zich op het deksel van het compartiment en geeft de storingscodes van de machine aan. Nadat u het sleuteltje op de stand LOPEN hebt gedraaid, zal het diagnoselampje 5seconden branden, 5seconden uitgaan en dan 3 keer per seconde knipperen totdat u op een knop van de afstandsbediening drukt. Als het lampje 5seconden brandt en dan 10 keer per seconde knippert (met of zonder een pauze van 5seconden), is er een storing in de machine; zie Storingscodes controleren.

Note: Het diagnoselampje brandt als u een knop op de afstandsbediening indrukt.

Note: Als u de knop op de afstandsbediening indrukt als u de machine start, zal het lampje niet 3 keer per seconde knipperen nadat het gedurende 5seconden is uitgegaan.

Close section

Important: Lees eerst de volledige procedure voordat u de verbindingsprocedure start.

Voordat u het systeem kunt gebruiken moet de afstandsbediening in communicatie staan met de basiseenheid. De fabrikant gebruikt de verbindingsprocedure om de afstandsbediening te verbinden met de basiseenheid. Als u de communicatie tussen de afstandsbediening en de basiseenheid moet herstellen (bv. als u een nieuwe of reserveafstandsbediening voor het eerst gebruikt met een bestaande basiseenheid), dient u de volgende stappen uit te voeren:

Note: Als u de afstandsbediening met een andere basiseenheid verbindt, wordt de verbinding van die afstandsbediening met de oorspronkelijke basiseenheid verbroken.

1. Schakel de stroom van de basiseenheid uit.

2. Ga met de afstandsbediening in de hand in de buurt van de basiseenheid staan.

3. Druk tegelijkertijd op de knoppen EXCENTRISCHE STAND LINKS en EXCENTRISCHE STAND RECHTS en houd deze ingedrukt. Het ledlampje begint ongeveer n keer per seconde te knipperen.

4. Hou de twee knoppen ingedrukt tot het ledlampje ongeveer twee keer per seconde knippert.

5. Laat de knoppen los.

6. Druk op de knop EXCENTRISCHE STAND LINKS en houd deze ingedrukt. Het ledlampje begint ongeveer twee keer per seconde te knipperen.

7. Blijf de knop EXCENTRISCHE STAND LINKS ingedrukt houden en draai het sleuteltje naar de stand LOPEN. Het ledlampje blijft branden als de procedure gelukt is.

   Note: Dit kan tot 20seconden duren.

8. Laat de knop EXCENTRISCHE STAND LINKS los.

   Het systeem kan nu worden gebruikt met die afstandsbediening.



   Figure 30

   1. Ledlamp
   2. Excentrische stand links
   3. Pluggenruimer omlaag
   4. Hopper legen
   5. Stoppen
   6. Pluggenruimer omhoog
   7. Excentrische stand rechts

Close section

De knop Pluggenruimer omhoog heeft twee modussen: standaard en optioneel.

In de standaardmodus kan de bestuurder de pluggenruimer met n druk op de knop op vooringestelde hoogtes brengen. Zie Omschakelen van de modus van de pluggenruimer

In de optionele modus kan de gebruiker de pluggenruimer op elke gewenste hoogte instellen, deze stopt dan op de vooringestelde hoogtes. Zie Omschakelen van de modus van de pluggenruimer.

1. Verwijder het deksel van de bedieningsmodule.

2. Verwijder de twee draden uit de connector getoond in Figure 31.

3. Steek de twee draden in de 'pigtail'-connector die aan de kabelboom is bevestigd.

4. Plaats het deksel terug op de bedieningsmodule.



   Figure 31

   1. Plaats van de 'pigtail'-connectors
   2. 'Pigtail'-connector voor optionele modus (bevestigd aan kabelboom)
   3. 'Pigtail'-connector voor de standaardmodus

   Note: Om terug te gaan naar de standaardmodus sluit u de draden weer aan op de oorspronkelijke 'pigtail'-connector.

Close section

1. Verwijder de 6 schroeven van de achterkant van de afstandsbediening en verwijder het deksel (Figure 32).

   Note: Laat indien mogelijk de rubberen afdichting en de stalen pakking in de groef zitten als u het deksel en de batterijen verwijdert.



   Figure 32

   1. Batterijen
   2. Deksel
   3. Schroef

2. Verwijder de lege batterijen en voer ze af volgens de plaatselijke wet- en regelgeving.

3. Let op de polariteit van de batterijen terwijl u de nieuwe plaatst.

   Note: De controller kan niet werken als de batterijen niet goed geplaatst zijn.

4. Als u per ongeluk de rubberen afdichting en de stalen pakking hebt verwijderd, moet u ze zorgvuldig terug plaatsen in de groef in de afstandsbediening.

5. Plaats het deksel en bevestig het met de 6 schroeven die u eerder hebt verwijderd (Figure 32) en draai deze vast met een torsie van 1,5 tot 1,7Nm.

   Note: Draai de schroeven niet te vast aan.

Close section
