Stubbenfräse SGR-13

• Lesen Sie die Bedienungsanleitung und anderes Schulungsmaterial durch. Wenn Bediener oder Mechaniker kein Deutsch lesen können, ist der Besitzer dafür verantwortlich, ihnen diese Anleitungen zu erklären.

• Machen Sie sich mit dem sicheren Betrieb der Maschine sowie den Bedienelementen und Sicherheitssymbolen vertraut.

• Alle Fahrer und Mechaniker müssen geschult sein. Der Bediener ist für die Schulung der Bediener verantwortlich.

• Lassen Sie die Maschine nie von Kindern oder ungeschulten Kräften bedienen oder warten. Örtliche Vorschriften bestimmen u. U. das Mindestalter von Benutzern.

• Der Besitzer/Bediener ist für eigene Unfälle, Verletzungen und Sachschäden sowie für die Verletzungen von Dritten verantwortlich und kann diese verhindern.

• Tragen Sie geeignete Kleidung, u. a. Handschuhe, eine Schutzbrille, lange Hosen, rutschfeste Arbeitsschuhe, Handschuhe und einen Gehörschutz. Binden Sie lange Haare hinten zusammen und tragen Sie keinen Schmuck.

• Untersuchen Sie den Arbeitsbereich der Maschine gründlich und entfernen Sie alle Gegenstände wie z.B. Steine, Spielzeug und Draht, die von der Maschine hochgeworfen werden könnten.

• Seien Sie besonders vorsichtig beim Umgang mit Kraftstoff. Kraftstoff ist brennbar und die Dämpfe sind explosiv.

  • Verwenden Sie nur vorschriftsmäßige Kanister.

  • Nehmen Sie den Tankdeckel nie bei laufendem Motor ab und betanken Sie die Maschine nicht bei laufendem Motor. Lassen Sie vor dem Betanken den Motor abkühlen. Rauchen Sie nicht.

  • Betanken Sie die Maschine nie in geschlossenen Räumen und lassen Sie dort auch keinen Kraftstoff ab.

• Prüfen Sie, ob die Sitzkontaktschalter, Sicherheitsschalter und Schutzbleche vorhanden sind und einwandfrei funktionieren. Nehmen Sie die Maschine nur in Betrieb, wenn diese richtig funktionieren.

• Lassen Sie den Motor nie in geschlossenen Räumen laufen.

• Arbeiten Sie immer bei gutem Licht und vermeiden Löcher sowie andere verborgene Gefahren.

• Stellen Sie vor dem Anlassen des Motors sicher, dass alle Antriebe in der Neutral-Stellung sind und die Feststellbremse aktiviert ist. Lassen Sie den Motor nur von der Bedienerposition aus an.

• Setzen Sie die Maschine nie ohne montierte Schutzvorrichtungen ein. Stellen Sie sicher, dass alle Sicherheitsschalter montiert, richtig eingestellt und funktionstüchtig sind.

• Verändern Sie nie die Einstellung des Motorfliehkraftreglers, und überdrehen Sie niemals den Motor.

• Parken Sie die Maschine auf einer ebenen Fläche, aktivieren die Feststellbremse und stellen den Motor ab, bevor Sie die Bedienerposition aus irgendeinem Grund verlassen.

• Berühren Sie keine beweglichen Teile mit den Händen und Füßen.

• Schauen Sie nach hinten und unten, bevor Sie im Rückwärtsgang fahren, um sich über den freien Weg zu vergewissern.

• Setzen Sie die Maschine nicht ein, wenn Sie müde, krank sind oder unter Alkohol- oder Drogeneinfluss stehen.

• Gehen Sie beim Laden und Abladen der Maschine auf einen/von einem Anhänger oder Pritschenwagen vorsichtig vor.

• Stellen Sie sicher, dass sich im Arbeitsbereich keine Unbeteiligten aufhalten, bevor Sie die Maschine einsetzen. Stellen Sie die Maschine sofort ab, wenn jemand den Arbeitsbereich betritt.

• Lassen Sie niemals eine laufende Maschine unbeaufsichtigt zurück. Stellen Sie immer vor dem Verlassen der Bedienerposition den Motor ab, aktivieren die Feststellbremse und stellen sicher, bis alle beweglichen Teile zum Stillstand gekommen sind.

• Bedienen Sie niemals die Fahrantriebshebel ruckartig, sondern weich und gleichmäßig.

• Achten Sie beim Überqueren und in der Nähe von Straßen auf den Verkehr.

• Berühren Sie nie Maschinenteile, die eventuell durch den Betrieb heiß geworden sind. Lassen Sie diese vor dem Beginn einer Reparation, Einstellung oder einer Wartung abkühlen.

• Markieren Sie vor dem Fräsen alle unterirdischen Leitungen im Arbeitsbereich und fräsen Sie nicht in markierten Bereichen.

• Blitzschlag kann zu schweren oder tödlichen Verletzungen führen. Setzen Sie die Maschine nicht ein, wenn Sie Blitze sehen oder Donner hören, und gehen Sie an eine geschützte Stelle.

• Parken Sie die Maschine auf einer ebenen Fläche, aktivieren die Feststellbremse und stellen den Motor ab. Lassen Sie vor dem Einstellen, Reinigen und Reparieren der Maschine alle beweglichen Teile zum Stillstand kommen.

• Entfernen Sie Schmutz von der Fräse, den Antrieben, der Auspuffanlage und von dem Motor, um einem Brand vorzubeugen. Wischen Sie Öl- und Kraftstoffverschüttungen auf.

• Lassen Sie den Motor vor der Einlagerung abkühlen, und halten Sie die Maschine von offenem Feuer fern.

• Lassen Sie ungeschultes Personal nie Wartungsarbeiten an der Maschine durchführen.

• Lassen Sie den Druck aus Maschinenteilen mit gespeicherter Energie vorsichtig ab.

• Berühren Sie keine beweglichen Teile mit den Händen und Füßen. Bei laufendem Motor sollten keine Einstellungen vorgenommen werden.

• Ziehen Sie den Zündkerzenstecker ab, bevor Sie Reparaturen ausführen.

• Alle Teile müssen sich in gutem Zustand befinden, und alle Befestigungsteile müssen festgezogen sein. Ersetzen Sie abgenutzte und beschädigte Aufkleber.

• Halten Sie alle Muttern und Schrauben fest angezogen. Halten Sie das Gerät in gutem Betriebszustand.

• Modifizieren Sie auf keinen Fall die Sicherheitsvorkehrungen.

• Entfernen Sie Gras, Laub und andere Rückstände von der Maschine. Wischen Sie Öl- und Kraftstoffverschüttungen auf. Lassen Sie die Maschine abkühlen, bevor Sie sie einlagern.

• Gehen Sie beim Umgang mit Kraftstoff vorsichtig vor; Kraftstoffdämpfe sind explosiv.

  • Verwenden Sie nur einen vorschriftsmäßigen Benzinkanister.

  • Nehmen Sie die Tankdeckel nie bei laufendem Motor ab und tanken Sie die Maschine nicht auf. Lassen Sie vor dem Betanken den Motor abkühlen. Rauchen Sie nicht.

  • Betanken Sie die Maschine nie in geschlossenen Räumen.

  • Lagern Sie weder die Maschine noch den Kraftstoffkanister in geschlossenen Räumen in der Nähe von offenem Feuer, wie z. B. bei einem Heizkessel oder Ofen.

  • Füllen Sie niemals einen Kanister, wenn dieser sich in einem Fahrzeug, einem Kofferraum auf einem Anhänger, einer Ladefläche oder auf irgendeiner anderen Fläche befindet. Der Kanister darf nur befüllt werden, während er auf dem Boden steht.

  • Halten Sie beim Betanken den Einfüllstutzen des Kanisters immer in Kontakt mit dem Tank.

  • Lagern Sie Kraftstoff nie in der Nähe von offenem Feuer und lassen Sie keinen Brennstoff in geschlossenen Räumen ab.

• Wenn Sie auf ein Hindernis aufprallen, stellen Sie die Maschine ab und prüfen sie. Führen Sie vor dem erneuten Starten alle erforderlichen Reparaturen durch.

• Verwenden Sie nur Toro Originalersatzteile.

• Die besten Ergebnisse erhalten Sie, wenn Sie sauberes, frisches (höchstens 30 Tage alt), bleifreies Benzin mit einer Mindestoktanzahl von 87 (R+M)/2 verwenden.

• Ethanol: Kraftstoff, der mit 10 % Ethanol oder 15 % MTBE (Volumenanteil) angereichert ist, ist auch geeignet. Ethanol und MTBE sind nicht dasselbe. Benzin mit 15 % Ethanol (E15) per Volumenanteil kann nicht verwendet werden. Verwenden Sie nie Benzin, das mehr als 10 % Ethanol (Volumenanteil) enthält, z. B. E15 (enthält 15 % Ethanol), E20 (enthält 20 % Ethanol) oder E85 (enthält bis zu 85 % Ethanol). Die Verwendung von nicht zugelassenem Benzin kann zu Leistungsproblemen und/oder Motorschäden führen, die ggf. nicht von der Garantie abgedeckt sind.

• Verwenden Sie kein Benzin mit Methanol.

• Lagern Sie keinen Kraftstoff im Kraftstofftank oder in Kraftstoffbehältern über den Winter, wenn Sie keinen Kraftstoffstabilisator verwenden.

• Vermischen Sie nie Benzin mit Öl.

Die Verwendung eines Kraftstoffstabilisators in der Maschine bringt folgende Vorteile mit sich:

• Kraftstoff bleibt während der Einlagerung bis zu 90 Tagen frisch (leeren Sie den Kraftstofftank, wenn Sie die Maschine länger als 90 Tage einlagern)

• Der Motor wird gereinigt, während er läuft.

• Dadurch wird ein Verharzen der Kraftstoffanlage verhindert, wodurch das Anlassen erleichtert wird.

  Important: Verwenden Sie keine Zusätze, die Methanol oder Ethanol enthalten.

  Mischen Sie dem Kraftstoff die richtige Stabilisatormenge bei.

  Note: Ein Kraftstoffstabilisator ist am effektivsten, wenn er frischem Kraftstoff beigemischt wird. Verwenden Sie, um das Risiko von Ablagerungen in der Kraftstoffanlage zu minimieren, immer einen Stabilisator.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab und aktivieren Sie die Feststellbremse.

2. Stellen Sie den Motor ab, ziehen den Zündschlüssel ab und lassen den Motor abkühlen.

3. Reinigen Sie den Bereich um den Tankdeckel und nehmen Sie den Deckel ab (Bild 8).



   Bild 8

   1. Tankdeckel

4. Füllen Sie Kraftstoff bis ca. 6 mm bis 13 mm unterhalb der Unterkante am Füllstutzen.

   Important: In diesem Bereich des Tanks kann sich der Kraftstoff ausdehnen. Füllen Sie den Kraftstofftank nicht ganz auf.

5. Bringen Sie den Tankdeckel sicher an.

6. Wischen Sie verschütteten Kraftstoff auf.

Schmierfettsorte: Allzweckschmierfett.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab und aktivieren Sie die Feststellbremse.

2. Stellen Sie den Motor ab, ziehen den Zündschlüssel ab und lassen den Motor abkühlen.

3. Reinigen Sie die Schmiernippel mit einem Lappen.

4. Bringen Sie die Fettpresse an jedem Nippel an.

5. Fetten Sie die zwei Schmiernippel (einer an jedem Schneidradlager) ein.

6. Fetten Sie die Nippel, bis das Fett beginnt, aus den Lagern auszutreten (ungefähr 3 Pumpstöße).

   Important: Pumpen Sie das Fett langsam ein, um eine Beschädigung der Lagerdichtungen zu vermeiden.

7. Wischen Sie überflüssiges Fett ab.



   Bild 13

Der Zyklonluftfilter sammelt die größten Verunreinigungspartikel, die sich im Behälter ablagern. Wenn Sie eine Schmutzschicht an der Unterseite des Behälters sehen, reinigen Sie das Zyklongehäuse, die Luftkanäle und das Ansauggitter.

Note: Wechseln Sie das Öl bei extrem staubigen oder sandigen Bedingungen häufiger.

Ölsorte: Waschaktives Öl (API-Klassifikation SJ oder hochwertiger).

Fassungsvermögen des Kurbelgehäuses: 1,1 l

Viskosität: Siehe unten.

Bild 16

Prüfen des Motorölstands

1. Stellen Sie die Maschine auf einer ebenen Fläche ab und aktivieren Sie die Feststellbremse.

2. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

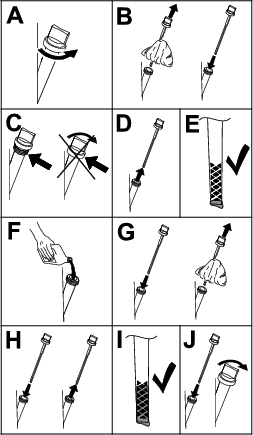

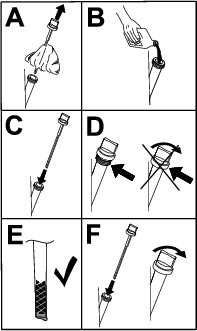

3. Prüfen Sie den Stand des Motoröls, wie in Bild 17 abgebildet.

Bild 17

Achten Sie darauf, dass der Abstand zwischen der mittleren und der seitlichen Elektrode korrekt ist, bevor Sie die Kerze eindrehen. Verwenden Sie zum Aus- und Einbau der Zündkerze einen Zündkerzenschlüssel und für die Prüfung und Einstellung des Elektrodenabstands eine Fühlerlehre. Setzen Sie bei Bedarf eine neue Zündkerze ein.

Typ: BPR6ES (NKG) oder Äquivalent

Elektrodenabstand: 0,70-0,80 mm

Prüfen der Zündkerze

Important: Reinigen Sie die Zündkerze nicht. Wechseln Sie die Zündkerze immer aus, wenn sie schwarz überzogen ist oder abgenutzte Elektroden, einen öligen Film oder Risse aufweist.

Wenn der Kerzenstein hellbraun oder grau ist, ist der Motor richtig eingestellt. Eine schwarze Schicht am Kerzenstein weist normalerweise auf einen schmutzigen Luftfilter hin.

Stellen Sie den Elektrodenabstand auf 0,70-0,80 mm ein.

Bild 21

Einsetzen der Zündkerze

Ziehen Sie die Zündkerze(n) bis auf 27 Nm an.

Bild 22

Unter dem Kraftstoffhahn befindet sich eine Sedimentschale, die Schmutz im Kraftstoff auffängt.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab und aktivieren Sie die Feststellbremse.

2. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

3. Stellen Sie den Kraftstoffhahn in die AUS-Stellung ganz nach links.

4. Schrauben Sie die Sedimentschale heraus (Bild 23).



   Bild 23

   1. Sedimentschale
   2. O-Ring

5. Reinigen Sie den Behälter und den O-Ring mit einem Reinigungsmittel und trocken Sie sie vorsichtig.

   Note: Stellen Sie sicher, dass Sie den O-Ring nicht verlieren.

6. Legen Sie den O-Ring in die Rille der Schale ein und setzen Sie die Sedimentschale ein.

7. Stellen Sie den Kraftstoffhahn in die EIN Stellung ganz nach rechts und prüfen Sie auf undichte Stellen.

   Note: Wechseln Sie den O-Ring aus, wenn Sie undichte Stellen haben.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab und aktivieren Sie die Feststellbremse.

2. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

3. Lockern Sie die Stellschraube an der Seite des Bremshebel-Handrads. Drehen Sie das Handrad nach rechts, um die Bremse anzuziehen; drehen Sie das Handrad nach links, um die Bremse zu lösen.

   Note: Das linke Rad sollte komplett arretiert sein, wenn die Bremse aktiviert ist.

4. Ziehen Sie die Stellschraube fest.

Note: Prüfen Sie den Treibriemen durch den Schlitz an der Oberseite der Riemenabdeckung Führen Sie die erforderlichen Einstellungen aus.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab und aktivieren Sie die Feststellbremse.

2. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

3. Lösen Sie die zwei Schrauben, mit denen die Riemenschutzvorrichtung an der Maschine befestigt ist, bis Sie die Riemenschutzvorrichtung abnehmen können (Bild 24).

   Note: Die Schrauben und Scheiben bleiben an der Riemenschutzvorrichtung befestigt.



   Bild 24

   1. Riemenschutzvorrichtung
   2. Schraube und Scheibe (2)

4. Nehmen Sie die Riemenschutzvorrichtung ab (Bild 24).

5. Lösen Sie die vier Befestigungsschrauben an der Motorplatte und die vier Schrauben, mit denen die Rückseite der Riemenschutzvorrichtung am Motor befestigt ist.

6. Lösen Sie die Riemenspannschraube und die Klemmmutter. Schieben Sie den Motor zum Schwungradgehäuse, um den Riemen zu lösen (Bild 25).



   Bild 25

   1. Spannschraube und Klemmmutter
   2. Befestigungsschraube der Motorplatte

7. Stellen Sie die Spannung des Treibriemens durch Anziehen der Spannschraube und Klemmmutter gegen die Motorbefestigungsplatte ein; drücken Sie den Motor nach hinten.

8. Legen Sie eine Messlatte über die Kupplung und die Schwungrad-Riemenscheiben. Ziehen Sie die Riemenspannschraube so an, dass der Riemen eine Durchbiegung von 10 mm hat, wenn in der Mitte des Riemens eine Kraft von 6,8 kg (beim Spannen eines gebrauchten Riemens) oder eine Kraft von 8 kg (Montage eines neuen Riemens) aufgebracht wird (Bild 26).



   Bild 26

   1. Messlatte
   2. Durchbiegung von 1 cm

9. Stellen Sie sicher, dass die Riemenscheiben ausgefluchtet sind, und dass der Motor mit dem Rahmen parallel (nicht zur Seite abgewinkelt) ist; ziehen Sie dann die vier Befestigungsschrauben der Motorplatte und die vier Schrauben, mit denen die Rückseite der Riemenschutzvorrichtung am Motor befestigt ist, an.

10. Befestigen Sie die Riemenschutzvorrichtung und ziehen Sie die Schrauben an.

Note: Wechseln Sie den Riemen aus, wenn er abgenutzte, gerissene oder beschädigte Stellen hat.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab und aktivieren Sie die Feststellbremse.

2. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

3. Lösen Sie die Schrauben, mit denen die Riemenschutzvorrichtung an der Maschine befestigt ist, bis Sie die Riemenschutzvorrichtung abnehmen können.

4. Nehmen Sie die Riemenschutzvorrichtung ab (Bild 24).

5. Lösen Sie die vier Befestigungsschrauben an der Motorplatte und die vier Schrauben, mit denen die Rückseite der Riemenschutzvorrichtung am Motor befestigt ist.

6. Lösen Sie die Riemenspannschraube und die Klemmmutter und schieben Sie den Motor zum Schwungradgehäuse, um den Riemen zu lösen (Bild 25).

7. Wechseln Sie den Treibriemen aus.

8. Stellen Sie die Spannung des neuen Riemens auf eine Kraft von 8 kg und eine Riemendurchbiegung von 10 mm in der Mitte ein.

9. Ziehen Sie die vier Befestigungsschrauben an der Motorplatte und die vier Schrauben an, mit denen die Rückseite der Riemenschutzvorrichtung am Motor befestigt ist.

10. Montieren Sie die Riemenschutzvorrichtung und befestigen Sie mit den vorher entfernten Scheiben und Schrauben.

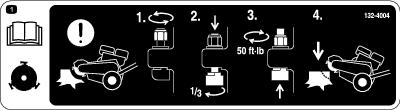

Aufgrund der starken Abnutzung der Zähne müssen Sie diese regelmäßig austauschen und drehen (Bild 27). Bevor Sie sie drehen oder auswechseln, prüfen Sie jeden Zahnhalter am Rad, einschließlich der flachen Stege, die ein Drehen der Zähne verhindern. Wenn der Zahnhalter beschädigt ist, wechseln Sie das Rad aus. Ziehen Sie die Muttern jedes Zahns, den Sie nicht drehen oder auswechseln, bis auf 68 Nm an.

Bild 27

1. Scharfer Zahn
2. Abgenutzter Zahn

Jeder Zahn ist mit drei Positionen indexiert, damit Sie ihn zweimal drehen und eine neue scharfe Kante freilegen können, bevor Sie den Zahn austauschen. Lösen Sie die Mutter, mit der der Zahn befestigt ist, um ihn zu drehen (Bild 28). Drücken Sie den Zahn nach vorne und drehen ihn um eine Dritteldrehung, damit eine nicht benutzte Kante nach außen zeigt. Ziehen Sie die Mutter, mit der der Zahn befestigt ist, bis auf 68 Nm an.

Entfernen Sie zum Austauschen eines Zahns die Mutter, mit der der Zahn befestigt ist. Setzen Sie dann einen neuen Zahn in derselben Stellung ein (Bild 28). Ziehen Sie die Mutter, mit der der Zahn befestigt ist, bis auf 68 Nm an.

Bild 28

1. Zahn
2. Zahnhalter
3. Scheibe
4. Mutter
5. Flacher Steg

Regelmäßiges Reinigen verlängert die Nutzungsdauer der Maschine. Reinigen Sie die Maschine nach jeder Verwendung, bevor sich der Schmutz verhärtet.

Stellen Sie sicher, dass der Tankdeckel richtig aufgesetzt ist, damit kein Wasser in den Tank gelangt.

Passen Sie bei der Verwendung eines Hochdruckreinigers auf, da er Warnaufkleber, Anweisungsschilder und den Motor beschädigen kann

Important: Fetten Sie die Schneidradlager nach dem Reinigen ein.
