SGR-13 Desbastador de tocones

• Lea el Manual del operador y otros materiales de formación. Si el operador o el mecánico no saben leer el idioma de este manual, es responsabilidad del propietario explicarles este material.

• Familiarícese con la operación segura del equipo, los controles del operador y las señales de seguridad.

• Todos los operadores y mecánicos deben recibir una formación adecuada. El propietario es responsable de proporcionar formación a los usuarios.

• No deje nunca que el equipo sea utilizado o mantenido por niños o por personas que no hayan recibido la formación adecuada al respecto. La normativa local puede imponer límites sobre la edad del operador.

• El propietario/usuario puede prevenir, y es responsable de, los accidentes o lesiones sufridos por él mismo, o por otras personas o bienes.

• Lleve ropa adecuada, incluyendo guantes, protección ocular, pantalón largo, calzado resistente y antideslizante y protección auditiva. Si tiene el pelo largo, recójaselo, y no lleve prendas o joyas sueltas.

• Inspeccione el área donde se va a utilizar el equipo y retire todos los objetos, como por ejemplo piedras, juguetes o alambres, que pudieran ser arrojados por la máquina.

• Extreme las precauciones al manejar combustible. El combustible es inflamable y sus vapores son explosivos.

  • Utilice solamente un recipiente homologado.

  • No retire nunca el tapón de combustible ni añada combustible con el motor en marcha. Deje que se enfríe el motor antes de repostar combustible. No fume.

  • No añada ni drene nunca el combustible dentro de un edificio.

• Compruebe que los controles de presencia del operador, los interruptores de seguridad y los protectores de seguridad están instalados y que funcionan correctamente. No utilice la máquina si no funcionan correctamente.

• No haga funcionar nunca el motor en un lugar cerrado.

• Utilice la máquina únicamente con buena luz, alejándose de agujeros y peligros ocultos.

• Asegúrese de que todas las transmisiones están en punto muerto y que el freno de mano está puesto antes de arrancar el motor. Arranque el motor únicamente desde el puesto del operador.

• No utilice la máquina nunca sin tener los protectores firmemente colocados. Asegúrese de que todos los interruptores de seguridad están conectados y ajustados, y que funcionan correctamente.

• No cambie los ajustes del regulador del motor ni haga funcionar el motor a una velocidad excesiva.

• Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento y apague el motor antes de abandonar el puesto del operador por cualquier razón.

• Mantenga las manos y los pies alejados de las piezas en movimiento.

• Mire hacia atrás y hacia abajo antes de conducir hacia atrás, para asegurarse de que el camino está despejado.

• No utilice la máquina si está cansado, enfermo o bajo la influencia de alcohol o drogas.

• Tenga cuidado al cargar o descargar la máquina en/desde un remolque o un camión.

• Asegúrese de que no haya nadie en la zona antes de poner en marcha la máquina. Pare la máquina si alguien entra en la zona.

• No deje nunca desatendida la máquina si está funcionando. Siempre apague el motor, ponga el freno de estacionamiento y compruebe que las piezas móviles se han detenido antes de abandonar la máquina.

• Nunca mueva bruscamente los controles; utilice movimientos suaves y continuos.

• Esté atento al tráfico cuando esté cerca de una calle o carretera o cuando cruce una.

• No toque piezas que pueden estar calientes después de estar en funcionamiento. Deje que se enfríen antes de intentar mantener, ajustar o revisar la máquina.

• Antes de desbastar, haga que se señale cualquier conducción subterránea (gas, agua, etc.) de la zona y no desbaste en las zonas marcadas.

• Los rayos pueden causar graves lesiones o incluso la muerte. Si se ven relámpagos o rayos o se oyen truenos en la zona, no utilice la máquina; busque un lugar donde resguardarse.

• Aparque la máquina en una superficie nivelada, ponga el freno de estacionamiento y apague el motor. Espere a que se detenga todo movimiento antes de ajustar, limpiar o reparar la máquina.

• Limpie cualquier residuo de los accesorios, las transmisiones, los silenciadores y el motor para ayudar a prevenir incendios. Limpie cualquier aceite o combustible derramado.

• Deje que se enfríe el motor antes de guardar la máquina, y no la guarde cerca de una llama.

• No permita jamás que la máquina sea revisada o reparada por personal no debidamente formado.

• Alivie con cuidado la presión de aquellos componentes que tengan energía almacenada.

• Mantenga las manos y los pies alejados de las piezas en movimiento. Si es posible, no haga ajustes mientras el motor está funcionando.

• Retire los cables de las bujías antes de efectuar reparaciones.

• Mantenga todas las piezas en buenas condiciones de funcionamiento, y todos los herrajes bien apretados. Sustituya cualquier pegatina desgastada o deteriorada.

• Mantenga apretados todos los pernos y tuercas. Mantenga el equipo en buenas condiciones.

• No manipule nunca los dispositivos de seguridad.

• Mantenga la máquina libre de acumulaciones de hierba, hojas y otros residuos. Limpie cualquier aceite o combustible derramado. Deje que se enfríe la máquina antes de almacenarla.

• Extreme las precauciones al manejar combustible; es inflamable y sus vapores son explosivos.

  • Utilice solamente un recipiente de combustible homologado.

  • No retire nunca el tapón o los tapones de combustible ni añada combustible con el motor en marcha. Deje que se enfríe el motor antes de repostar combustible. No fume.

  • No reposte nunca la máquina en un recinto cerrado.

  • No guarde nunca la máquina o un recipiente de combustible dentro de un edificio cerca de una llama desnuda, por ejemplo, cerca de un calentador de agua o una caldera.

  • No llene nunca un recipiente con el recipiente dentro de un vehículo, maletero, la caja de una camioneta ni ninguna otra superficie que no sea el suelo.

  • Mantenga la boquilla del recipiente en contacto con el depósito durante el repostaje.

  • No almacene el combustible cerca de una llama, y no lo drene dentro de un edificio.

• Apague e inspeccione la máquina si golpea un objeto. Haga cualquier reparación que sea necesaria antes de arrancar.

• Utilice solamente piezas de repuesto genuinas de Toro.

• Para obtener los mejores resultados, utilice solamente gasolina fresca (comprada hace menos de 30 días), sin plomo, de 87 o más octanos (método de cálculo (R+M)/2).

• Etanol: Es aceptable el uso de gasolina con hasta el 10 % de etanol (gasohol) o el 15 % de MTBE (éter metil tert-butílico) por volumen. El etanol y el MTBE no son lo mismo. No está autorizado el uso de gasolina con el 15 % de etanol (E15) por volumen. No utilice nunca gasolina que contenga más del 10 % de etanol por volumen, como por ejemplo la E15 (contiene el 15 % de etanol), la E20 (contiene el 20 % de etanol) o la E85 (contiene hasta el 85 % de etanol). El uso de gasolina no autorizada puede causar problemas de rendimiento o daños en el motor que pueden no estar cubiertos bajo la garantía.

• No utilice gasolina que contenga metanol.

• No guarde combustible en el depósito de combustible o en recipientes de combustible durante el invierno, a menos que utilice un estabilizador de combustible.

• No añada aceite a la gasolina.

Use un estabilizador/acondicionador en la máquina para conseguir los beneficios siguientes:

• Mantiene el combustible fresco durante un periodo de almacenamiento de 90 días o menos (drene el depósito de combustible antes de almacenar la máquina durante más de 90 días)

• Limpia el motor durante el funcionamiento;

• Elimina la formación de depósitos pegajosos, con aspecto de barniz, en el sistema de combustible, que pueden dificultar el arranque.

  Important: No utilice aditivos de combustible que contengan metanol o etanol.

  Agregue la cantidad adecuada de estabilizador/acondicionador al combustible.

  Note: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con combustible fresco. Para reducir al mínimo los depósitos de barniz en el sistema de combustible, utilice siempre un estabilizador de combustible.

1. Aparque la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Apague el motor, retire la llave y deje que el motor se enfríe.

3. Limpie la zona alrededor del tapón del depósito de combustible y retire el tapón (Figura 8).



   Figura 8

   1. Tapón del depósito de combustible

4. Llene el depósito de combustible hasta que esté a 6–13 mm por debajo del extremo inferior del cuello de llenado.

   Important: Este espacio vacío en el depósito permite la dilatación del combustible. No llene completamente el depósito de combustible.

5. Instale firmemente el tapón del depósito de combustible.

6. Limpie cualquier combustible derramado.

Tipo de grasa: Grasa de propósito general.

1. Aparque la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Apague el motor, retire la llave y deje que el motor se enfríe.

3. Limpie con un trapo los puntos de engrase.

4. Conecte una pistola de engrasar a cada punto de engrase.

5. Lubrique los 2 engrasadores, uno en cada cojinete de la rueda de corte.

6. Bombee grasa hasta que empiece a rezumar grasa de los cojinetes (3 aplicaciones aproximadamente)

   Important: Bombee la grasa lentamente y con cuidado, para evitar dañar las juntas de los cojinetes.

7. Limpie cualquier exceso de grasa.



   Figura 13

El filtro de aire ciclónico recoge las partículas contaminantes más grandes, que se depositan en el recipiente. Cuando vea una capa de suciedad en el fondo del recipiente, limpie la carcasa del ciclón, los conductos de aire y la rejilla de entrada de aire.

Note: Cambie el aceite con más frecuencia en condiciones de funcionamiento de mucho polvo o arena.

Tipo de aceite: Aceite detergente con clasificación de servicio API SJ o superior.

Capacidad del cárter: 1,1 l

Viscosidad: consulte la figura siguiente.

Figura 16

Comprobación del nivel de aceite del motor

1. Aparque la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Apague el motor y retire la llave.

3. Compruebe el nivel de aceite del motor, según se muestra en Figura 17.

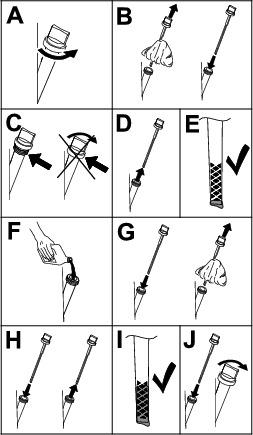

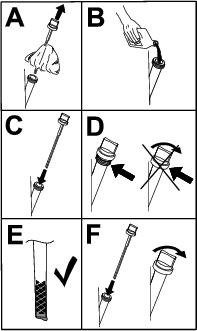

Figura 17

Asegúrese de que la distancia entre los electrodos central y lateral es correcta antes de instalar la bujía. Utilice una llave para bujías para desmontar e instalar la bujía y una galga de espesores/herramienta de separación de electrodos para comprobar y ajustar la distancia entre los mismos. Instale una bujía nueva si es necesario.

Tipo: BPR6ES (NKG) o equivalente

Distancia entre electrodos: 0,70 a 0,80 mm

Inspección de la bujía

Important: No limpie la(s) bujía(s). Cambie siempre la(s) bujía(s) si tiene(n): un revestimiento negro, los electrodos desgastados, una película aceitosa o grietas.

Si se observa un color gris o marrón claro en el aislante, el motor está funcionando correctamente. Si el aislante es de color negro, significa que el limpiador de aire está sucio.

Ajuste la distancia entre los electrodos a 0,70–0,80 mm.

Figura 21

Instalación de la bujía

Apriete la(s) bujía(s) a 27 N·m.

Figura 22

Debajo de la válvula de combustible hay una taza de sedimentos cuya función es atrapar la suciedad del combustible.

1. Aparque la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Apague el motor y retire la llave.

3. Mueva la válvula de combustible a la posición de CERRADO, totalmente hacia la izquierda.

4. Desenrosque la taza de sedimentos (Figura 23).



   Figura 23

   1. Taza de sedimentos
   2. Junta tórica

5. Limpie el depósito y la junta tórica utilizando un disolvente y séquelos con cuidado.

   Note: Asegúrese de no perder la junta tórica.

6. Coloque la junta tórica en la ranura de la taza, y vuelva a colocar la taza de sedimentos.

7. Gire la válvula de combustible a la posición de ABIERTO, totalmente a la derecha, y compruebe que no hay fugas.

   Note: Si hay fugas, cambie la junta tórica.

1. Aparque la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Apague el motor y retire la llave.

3. Afloje el tornillo de fijación situado en el lado del pomo de la palanca de freno. Gire el pomo en sentido horario para apretar el freno; gire el pomo en sentido antihorario para aflojar el freno.

   Note: La rueda izquierda debe bloquearse completamente cuando el freno está puesto.

4. Apriete el tornillo de fijación.

Note: Inspeccione la correa de transmisión a través de la ranura en la parte superior de la cubierta de la correa. Ajuste según sea necesario.

1. Aparque la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Apague el motor y retire la llave.

3. Afloje los 2 pernos que sujetan el protector de la correa a la máquina hasta que pueda retirar el protector de la correa (Figura 24).

   Note: Los pernos y arandelas permanecerán sujetos al protector de la correa.



   Figura 24

   1. Protector de la correa
   2. Perno y arandela (2)

4. Retire el protector de la correa (Figura 24).

5. Afloje los 4 pernos de montaje de la chapa del motor y los 4 pernos que sujetan la parte trasera del protector de la correa al motor.

6. Afloje el perno tensor de la correa y la contratuerca. Mueva el motor hacia la carcasa del volante para aflojar la correa (Figura 25).



   Figura 25

   1. Perno tensor y contratuerca
   2. Perno de montaje de la chapa del motor

7. Ajuste la tensión de la correa de transmisión apretando el perno tensor y la contratuerca contra la chapa de montaje del motor, empujando el motor hacia atrás.

8. Coloque una regla sobre las poleas del embrague y del volante. Apriete el perno tensor de la correa hasta que la correa se desvíe 10 cm al aplicar una fuerza de 6,8 kg en el centro de la correa (al tensar una correa usada) o de 8 kg al instalar una correa nueva (Figura 26).



   Figura 26

   1. Regla
   2. Desviación de 1 cm

9. Asegúrese de que las poleas están alineadas y que el motor está paralelo al bastidor (no torcido hacia un lado), y apriete los 4 pernos de montaje de la chapa del motor y los 4 pernos que sujetan la parte trasera del protector de la correa al motor.

10. Instale el protector de la correa y apriete los pernos.

Note: Cambie la correa si muestra señales de desgaste, grietas, cristalizado u otros daños.

1. Aparque la máquina en una superficie nivelada y ponga el freno de estacionamiento.

2. Apague el motor y retire la llave.

3. Afloje los pernos que sujetan el protector de la correa a la máquina hasta que pueda retirar el protector de la correa.

4. Retire el protector de la correa (Figura 24).

5. Afloje los 4 pernos de montaje de la chapa del motor y los 4 pernos que sujetan la parte trasera del protector de la correa al motor.

6. Afloje el perno tensor de la correa y la contratuerca, y mueva el motor hacia la carcasa del volante para aflojar la correa (Figura 25).

7. Cambie la correa de transmisión.

8. Ajuste la tensión de la correa nueva para obtener una desviación de 10 mm en el punto intermedio del tramo al aplicar una fuerza de 8 kg.

9. Apriete los 4 pernos de montaje de la chapa del motor y los 4 pernos que sujetan la parte trasera del protector de la correa al motor.

10. Instale el protector de la correa y sujételo con las arandelas y los pernos que retiró anteriormente.

Debido al gran desgaste a que están sometidos los dientes, tendrá que girarlos y sustituirlos periódicamente (Figura 27). Antes de girarlos o cambiarlos, inspeccione el soporte de cada diente de la rueda, incluyendo las zonas planas que evitan que los dientes giren. Si el soporte del diente está dañado, cambie la rueda. Apriete las tuercas de cualquier diente que no vaya a girar o cambiar a 68 N·m.

Figura 27

1. Diente afilado
2. Diente desgastado

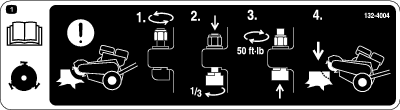

Cada diente tiene 3 posiciones, de manera que usted puede girarlo dos veces, dejando expuesto un nuevo filo de corte, antes de sustituir el diente. Para girar un diente, afloje la tuerca que sujeta el diente (Figura 28). Empuje el diente hacia adelante y gírelo 1/3 de vuelta, para posicionar un filo nuevo en el exterior. Apriete la tuerca que sujeta el diente a 68 N·m.

Para sustituir un diente, retire la tuerca que sujeta el diente, y después instale un diente nuevo, una arandela y una tuerca en la misma posición (Figura 28). Apriete la tuerca que sujeta el diente a 68 N·m.

Figura 28

1. Diente
2. Soporte del diente
3. Arandela
4. Tuerca
5. Zona plana

La limpieza y el lavado habitual aumentan la vida útil de la máquina. Limpie la máquina inmediatamente después del uso, antes de que se endurezca la suciedad.

Antes de limpiar, compruebe que el tapón del depósito de combustible está correctamente colocado para evitar que entre agua en el depósito.

Tenga cuidado si utiliza un aspersor a alta presión, ya que puede dañar las pegatinas de advertencia, las señales de instrucciones y el motor

Important: Lubrique los cojinetes de la rueda de corte después de la limpieza.
