Tm sarja on suunniteltu helpottamaan kemikaalien sekoitusta hyvin hoidetuilla puistoalueilla, golfkentill, urheilukentill ja kiinteistjen viheralueilla kytettviss ruiskutuslaitteissa. Se on ruiskutuslaitteen lislaite, joka on tarkoitettu ammattimaiseen kaupalliseen kyttn.
Tm tuote on asianmukaisten eurooppalaisten direktiivien mukainen. Listietoja on erillisess tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.
Lue tm kyttopas huolellisesti, jotta opit kyttmn ja huoltamaan laitetta asianmukaisesti. Tmn kyttoppaan tiedoilla sin ja muut kyttjt pystytte vlttmn tapaturmia ja laitevaurioita. Vaikka Toro suunnittelee ja valmistaa turvallisia tuotteita, olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta kytst.
Voit ottaa yhteyden Toroon suoraan osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja kyttkoulutukseen liittyv materiaalia, tietoja lisvarusteista tai lhimmst jlleenmyyjst tai haluat rekisterid tuotteesi.
Aina kun tarvitset huoltoa, alkuperisi Toro-varaosia tai listietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tllin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Figure 1 nytt laitteen malli- ja sarjanumeron sijainnin.
CALIFORNIA
Proposition 65 Warning
Tämä tuote sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai lisääntymiseen liittyvää haittaa.
Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.
Tss kyttoppaassa esiintyv varoitusmerkint (Figure 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlydn.
Tss kyttoppaassa kytetn kahta termi tietojen korostamiseksi. Trke kiinnitt huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.
Ruiskutusjrjestelmss kytetyt kemikaalit voivat olla vaarallisia tai myrkyllisi kyttjlle, sivullisille, elimille, kasveille, maaperlle tai muulle ympristlle.
Tutustu huolellisesti kaikkien kytettyjen kemikaalien varoitusmerkintihin ja kyttturvallisuustiedotteisiin ja suojaudu kemikaalin valmistajan suositusten mukaisesti. Kyt asianmukaisia henkilnsuojaimia, kuten kasvo- ja silmsuojaimia, ksineit ja muita kemikaaleilta suojaavia varusteita.
Muista, ett kytettyj kemikaaleja voi olla useita, ja jokaisen tietoihin on tutustuttava.
l kyt tai huolla ruiskutuslaitetta, jos nit tietoja ei ole kytettviss.
Varmista ennen ruiskutusjrjestelmn huoltoa, ett jrjestelm on huuhdeltu kolme kertaa ja neutraloitu kemikaalin valmistajan suositusten mukaisesti.
Varmista, ett lhettyvill on riittvsti puhdasta vett ja saippuaa ja pese heti pois kaikki iholle joutuneet kemikaalit.
 |
Turva- ja ohjetarrat on sijoitettu hyvin nkyville paikoille mahdollisten vaara-alueiden lhettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla. |
Note: Koneen vasen ja oikea puoli mritelln normaalista kyttasennosta ksin.
Puhdista ruiskutuslaite. Listietoja on koneen kyttoppaan kohdassa Ruiskutuslaitteen puhdistus.
Pyski kone tasaiselle alustalle, kytke seisontajarru, sammuta moottori ja irrota virta-avain. Listietoja on kyttoppaassa.
Vaiheeseen tarvittavat osat:
| Suihkupumppuventtiilin kannatin (kannatin on voitu asentaa jo aikaisemmin) | 1 |
| Laippakantapultti (5/163/4tuumaa) | 2 |
| Laippalukkomutteri (5/16tuumaa) | 2 |
| Aluslaatta (5/16tuumaa) | 2 |
| Suihkupumpun venttiilikokoonpano | 1 |
| Laippamutteri (1/4tuumaa) | 2 |
| Silin kierron ohitusletkukokoonpano 25305mm | 1 |
| Ylipaineletku | 1 |
| Syttletkukokoonpano | 1 |
Siirry koneen takaosaan ja etsi venttiilin asennuskannatin.
Irrota kolme kuvassa nytetty letkua (Figure 3).
Note: Silyt letkunkiristimet, tiivisteet ja kiinnikkeet kohdissa Kannattimen ja suihkupumppuventtiilin kokoonpanon asennus, Silin kierron ohitusletkun asennus ja Ylipaineletkukokoonpanon asennus tehtv asennusta varten. Kolmea letkua ei en tarvita.
Irrota kiinnike, jolla ylipaineventtiili on kiinnitetty ruiskutuspumpun T-liittimeen, ja irrota ylipaineventtiili (Figure 4).

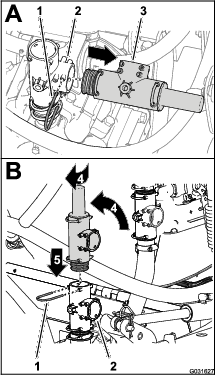

Knn ylipaineventtiili yls kuvan mukaisesti (Figure 4).
Note: Kohdista ylipaineventtiilin poistoaukko taaksepin.
Aseta ylipaineventtiili T-liittimen plle siten, ett venttiili asettuu tysin paikalleen (Figure 4).
Kiinnit ylipaineventtiili T-liittimeen kiinnikkeell, joka irrotettiin vaiheessa 1.
Knn ylemp T-liitint noin 45° mytpivn (Figure 5).
Kiinnit venttiilin asennuskannatin venttiilin tuen etuosaan (Figure 6) neljll laippakantapultilla (5/163/4tuumaa), neljll laippalukkomutterilla (5/16tuumaa) ja neljll aluslaatalla (5/16tuumaa).
Kohdista supistussovittimen laippa (suihkupumppuventtiili) painesuodattimen pn laippaan (Figure 7) kytten kohdan Letkujen irrotus vaiheessa 2 irrotettua tiivistett.
Asenna painesuodattimen pn tapit venttiilin asennuskannattimen reikiin (Figure 7).
Kiinnit supistussovittimen laippa painesuodattimen pn laippaan (Figure 7) kytten kohdan Letkujen irrotus vaiheessa 2 irrotettua laippakiristint.
Kiinnit suihkupumppuventtiilin asennuskannatin kahdella laippalukkomutterilla (1/4tuumaa) ja kirist mutterit momenttiin 1017–1243Ncm.
Kirist laippakiristin ksin.
Kohdista uuden silin kierron ohitusletkukokoonpanon 90asteen letkuliitin ylemmn T-liittimen avoimeen porttiin ja aseta 90asteen liitin paikalleen T-liittimeen (Figure 8).
Kiinnit 90asteen letkuliitin T-liittimeen kiinnikkeell (Figure 8), joka irrotettiin kohdan Letkujen irrotus vaiheessa 2.
Kohdista uuden silin kierron ohitusletkukokoonpanon suora laippaliitin ja tiiviste ohitusventtiilin laippaan (Figure 8).
Kiinnit suora laippaliitin ja tiiviste ohitusventtiiliin laippakiristimell (Figure 8), joka irrotettiin kohdan Letkujen irrotusvaiheessa 2.
Kohdista ylipaineletkukokoonpanon 90°:n liitin ylemmn T-liittimen (ylipaineventtiilin alapuolella) avoimeen porttiin ja aseta 90°:n liitin paikalleen (Figure 9).
Kiinnit 90°:n T-liitin kiinnikkeell (Figure 9), joka irrotettiin kohdan Letkujen irrotusvaiheessa 2.
Kohdista ylipaineletkukokoonpanon toinen 90°:n liitin alemman T-liittimen (kiinnitetty venttiilin asennuskannattimeen) avoimeen porttiin ja aseta 90°:n liitin paikalleen (Figure 9).
Kiinnit 90°:n liitin ylempn T-liittimeen kiinnikkeell (Figure 9), joka irrotettiin kohdan Letkujen irrotus vaiheessa 2.
Kohdista syttletkukokoonpanon toinen 90°:n liitin ruiskutuspumpun alemman T-liittimen avoimeen porttiin ja aseta 90°:n liitin paikalleen (Figure 10).
Kiinnit 90°:n liitin ruiskutuspumpun T-liittimeen kiinnikkeell (Figure 10), joka irrotettiin kohdan Ylipaineventtiilin ja ylemmn T-liittimen siirtminen vaiheessa 1.
Kohdista paineletkukokoonpanon suora letkuliitin suihkupumppuventtiilin alaporttiin ja aseta suora liitin paikalleen (Figure 11).
Kiinnit suora letkuliitin suihkupumppuventtiiliin (Figure 9) kiinnikkeell.
Vaiheeseen tarvittavat osat:
| Suihkupumpun asennuslevy | 1 |
| Laippalukkomutteri (5/16tuumaa) | 1 |
| Takalevykokoonpano | 1 |
| Telineen oikea varsi | 1 |
| Telineen vasen varsi | 1 |
| Holkki | 2 |
| Saranatappi | 2 |
| Vastamutteri (3/8tuumaa) | 2 |
| Kahva | 2 |
| Pultti (3/8 1-1/4tuumaa) | 2 |
| Kiristysruuvi | 2 |
| Sokka | 2 |
| Litte aluslaatta | 2 |
Irrota kaksi laippalukkomutteria, jolla silin kannen salpa on kiinnitetty kahteen lukkopulttiin ruiskutussilin takakiinnitysliuskassa, ja irrota silin kannen salpa (Figure 12).
Note: Silyt silin kannen salpa ja laippalukkomutteri.
Kohdista suihkupumpun asennuslevyn urat silin takakiinnitysliuskan kahteen alempaan lukkopulttiin kuvan mukaisesti (Figure 13).
Asenna laippalukkomutteri (5/16tuumaa) lyssti alempaan lukkopulttiin (Figure 13).
Asenna silin kannen salpa ja kaksi laippalukkomutteria, jotka irrotettiin vaiheessa 1, kahteen ylempn lukkopulttiin (Figure 14).
Kirist kolme laippalukkomutteria momenttiin 1978–2542Ncm.
Asenna saranatappi telineen varren ylrein lpi (Figure 15).
Levit keskivahvaa kierrelukitetta pultin (3/8 1-1/4tuumaa) kierteisiin.
Asenna pultti (3/81-1/4tuumaa) telineen varren alarein ja saranatapin kiinnikkeen (Figure 15) lpi kytten vastamutteria (3/8tuumaa) ja kirist vastamutteri momenttiin 15–17Nm.
Kierr kahva pulttiin (3/81-1/4tuumaa), kirist kahva vastamutteria vasten ja kirist kahva ksin (Figure 15).
Toista vaiheet 1–4 toisen varren kohdalla (Figure 15).
Asenna laippaholkki (3/4tuuman sishalkaisija) ptukirungossa olevan saranaputken molempiin pihin (Figure 16).
Asenna laippaholkki (1/2tuuman sishalkaisija) takalevyn vasempaan ja oikeaan napaan (Figure 16).
Note: Varmista, ett holkkien laipat kohdistuvat napojen ulkosivuun.
Asenna telineen oikean varren alempi saranatappi saranaputken oikealla puolella olevan laippaholkin ja saranaputken lpi (Figure 16).
Note: Kohdista varren ylempi saranatappi takalevyn oikeanpuoleiseen napaan.
Asenna telineen oikean varren ylempi saranatappi takalevyn oikeanpuoleiseen napaan (Figure 16).
Kiinnit ylempi saranatappi takalevyyn aluslaatoilla (1/2tuumaa) ja sokalla (Figure 16).
Asenna telineen vasemman varren napa telineen oikean varren alemman saranatapin pn, joka tyntyy vasemmalle saranaputken vasemmasta laippaholkista, plle (Figure 16).
Note: Kohdista varren ylempi saranatappi takalevyn vasemmanpuoleiseen napaan.
Asenna telineen vasemman varren ylempi saranatappi takalevyn vasemmanpuoleiseen napaan (Figure 16).
Kiinnit telineen vasemman varren ylempi saranatappi takalevyyn aluslaatalla (1/2tuumaa) ja sokalla (Figure 16).
Asenna kaksi struuvia vasempaan varteen alempaan saranakohtaan (Figure 17).
Note: l kirist struuvia tss vaiheessa, jotta telinejrjestelm voidaan st myhemmin.
Vaiheeseen tarvittavat osat:
| Jousi | 2 |
Asenna jousi viistossa olevan kielekkeen alareunassa olevaan reikn rungon puolelle (Figure 18).
Kiinnit jousen toinen p reikn ja toinen p jousitappiin (Figure 18).
Varmista, ett jousen p on kiinnittynyt kunnolla tapin uraan (Figure 18).
Toista tarvittaessa vaiheet 1–3 toisella puolella.
Kirist vasemman varren kaksi struuvia.
Siirr telinekokoonpano ylempn kuljetusasentoon, jolloin voit st aisaa.
Nosta kokoonpanoa nostamalla kahvat yls ja kallista sit samalla hieman kohti silit.
Ohjaa aisa poikkitangon ali, jossa on hitsattu kieleke rungon ylosassa.
Anna kokoonpanon kallistua alaspin kohti silit.
Varmista, ett muoviset salvat osuvat jousen kielekkeisiin ja paina kielekkeit tarpeeksi lujasti telineen takalevy vasten, jotta ne painuvat puoliksi kasaan (Figure 19).
Paina takalevy edelleen ja liu’uta aisaa itseesi pin, kunnes aisan levyn reuna osuu poikkitankoon (Figure 20).
Kiinnit aisa paikalleen kiinnittmll kiinnikkeet ja vapauta takalevyihin kohdistuva paine.
Note: Tarkista, onko telineess vlyst. Sen on oltava kiinni rungossa. Toimenpide voidaan toistaa ja lukittua asentoa st, kun suihkupumppu on asennettu.
Vaiheeseen tarvittavat osat:
| Kahva | 1 |
| Kuusiokantaruuvi (#10-24 1/2 tuumaa) | 2 |
| Salvan pidike | 1 |
| Jousikiinnike | 1 |
| Pultti (#10-24 1/2tuumaa) | 2 |
| Lukkomutteri (#10-24) | 2 |
| Suihkupumppu | 1 |
| Laippakantapultti (5/163/4tuumaa) | 2 |
| Laippalukkomutteri (5/16tuumaa) | 2 |
| Lukituskahva | 1 |
| Pultti ( 1tuumaa) | 4 |
| Hammastettu laippamutteri (3/8tuumaa) | 4 |
| T-liitin ja tyhjennysventtiili | 1 |
| Tiiviste | 1 |
| Laippakiristin | 1 |
Note: Lukituskahva ja salvan pidike voidaan asentaa suihkupumpun kahvan vasemmalle tai oikealle puolelle.
Asenna salvan pidike suihkupumpun kahvaan (Figure 21) kahdella kuusiokantaruuvilla (#10-241/2 tuumaa).
Asenna jousikiinnike lukituskahvaan (Figure 21) kahdella pultilla (#10-24 1/2tuumaa) ja kahdella lukkomutterilla (#10-24).
Asenna kahva suihkupumpun asennuslevyyn (Figure 21) kahdella laippakantapultilla (5/16 3/4tuumaa) ja kahdella laippalukkomutterilla (5/16tuumaa).
Laske teline ala-asentoonsa.
Kohdista suihkupumpun asennuslevyn reit telineen tukirungon uriin (Figure 22).
Note: Kiinnikkeiden on oltava riittvn lysll, jotta ne psevt liikkumaan urassa, kun suihkupumppu nostetaan ensimmist kertaa kuljetusasentoon. Nin voidaan st suihkupumpun liikett ja kohdistusta.
Asenna suihkupumppu neljll pultilla (3/8 1tuumaa) ja lukkomutterilla (3/8tuumaa).
Note: l kirist pultteja tss vaiheessa.
Nosta suihkupumppu varovasti telineess kuljetusasentoon seuraavalla tavalla:
Nosta suihkupumppua nostamalla alempaa kahvaa ja kallista sit samalla hieman kohti silit.
Ohjaa aisa poikkitangon ali, jossa on hitsattu kieleke rungon ylosassa.
Knn sitten kokoonpanoa kohti silit ja varmista, ett rungon alaosassa oleva jousikiinnike ja suuri saranaputki ovat samansuuntaiset.
Tynn, kunnes jousikiinnike kiinnittyy saranaputkeen kuvan mukaisesti (Figure 23).
Tarkista suihkupumpun korkeus telineen takalevyst ja sd tarvittaessa.
Kirist kiinnikkeet, joilla suihkupumppu on kiinnitetty telineeseen.
Note: Kirist kiinnikkeet momenttiin 36–45Nm.
Kirist vasemman kntvarren kaksi struuvia, katso Figure 17 osassa Telineen varsien asentaminen tukirunkoon.
Tarkista suihkupumppukokoonpanon yleisasento silin kiinnitysliuskoihin nhden.
Note: Suihkupumpun kuuluu olla pystyss kuljetusasennossa. Lysenn rungon alempaa lukkomutteria, jolla se kiinnittyy silin. l irrota lukkomutteria. Sd asentoa tarpeen mukaan ja kirist lukkomutteri. Varmista, ett kiinnitysliuska on kiinnitetty silin huolellisesti.
Kohdista tyhjennysventtiilin T-liittimen laippa suihkupumpun etulaippaan (Figure 24).
Note: Varmista, ett tyhjennysventtiilin kahva on ulkopuolella.
Asenna T-liitin suihkupumppuun kytten tiivistett ja laippakiristint ja kirist kiristin ksin (Figure 24).
Vaiheeseen tarvittavat osat:
| Liitinkappale | 1 |
| Tiiviste | 1 |
| Lukituspyr | 1 |
| Lukkopultti (5/161tuumaa) | 1 |
| Suihkupumpun letkukokoonpano | 1 |
| Laippalukkomutteri (5/16tuumaa) | 1 |
| Kiinnike | 1 |
| R-liitin (5/16tuumaa) | 1 |
| Tiiviste | 1 |
| Laippakiristin | 1 |
Avaa ruiskutussilin kansi ja poista suodatinkori (Figure 25).
Paikanna letkun paikka silin ylpuolelta kuvan mukaisesti (Figure 26)
Note: Paikanna porauspiste valetun ympyrn keskelt.
Poraa reik porauspisteeseen 9cm:n reiksahalla (Figure 26).
Note: Rein halkaisijaa on hieman suurennettava, jotta liitinkappale mahtuu siihen.
Siisti porausjlki rein porauksen jlkeen ja poista kaikki lika, jota psi kulkeutumaan ruiskutussilin poraamisen aikana.
Asenna tiiviste liitinkappaleen plle (Figure 27).
Asenna liitinkappale ja tiiviste vaiheessa Silin poraus poratun rein lpi silin sispuolelta (Figure 27).
Kiinnit liitinkappale silin lukituspyrll (Figure 27).
Asenna suodatinkori ja sulje ruiskutussilin kansi.
Irrota kaksi pulttia (3/87tuumaa), nelj aluslaattaa (3/8tuumaa) ja kaksi lukkomutteria (3/8tuumaa), joilla ruiskutussilin etukiinnitysliuskan puolikkaat on kiinnitetty (Figure 28).
Asenna lukkopultti (5/161tuumaa) kiinnitysliuskan puolikkaan toiseen reikn kuvan mukaisesti (Figure 28).
Kiinnit kaksi etukiinnitysliuskan puolikasta kahdella pultilla, neljll aluslaatalla ja kahdella lukkomutterilla, jotka irrotettiin vaiheessa 1, ja kirist pultit ja mutterit ksin (Figure 28).
Asenna R-liitin suihkupumpun letkukokoonpanon plle (Figure 29).
Asenna suihkupumpun letkukokoonpanon 90:n letkuliitin liitinkappaleeseen ja kiinnit letkuliitin liitinkappaleeseen kiinnikkeell (Figure 29).
Asenna R-liitin lyssti lukkopulttiin ja kiinnit liitin (Figure 29) laippalukkomutterilla (5/16tuumaa).
Note: Laippamutteri kiristetn, kun suihkupumpun letkukokoonpanon toinen p on asennettu.
Kiinnit suihkupumpun letkukokoonpanon suora letkuliitin suihkupumpun T-liittimen laippaan kytten tiivistett ja laippakiristint ja kirist kiristin ksin (Figure 30).
Nosta ja laske suihkupumpun kahvaa ja varmista, ett suihkupumppu liikkuu vapaasti.
Note: Kohdista suihkupumpun letku tarvittaessa stmll R-liittimen asentoa (Figure 29).
Kirist laippalukkomutteri (5/16tuumaa), jolla R-liitin on kiinnitetty lukkopulttiin, momenttiin 1978–2542Ncm.
Vaiheeseen tarvittavat osat:
| Suihkupumpun syttletku | 1 |
| Laippakiristin | 1 |
| Tiiviste | 1 |
| Kiinnike | 1 |
Asenna suihkupumpun syttletkun suora letkuliitin lyssti suihkupumpun laippaan kytten tiivistett ja laippakiristint (Figure 31).
Vie suihkupumpun syttletkun toinen p ruiskutuspumpun ohi ja knn se kohti suihkupumpun sulkuventtiili.
Asenna suihkupumpun syttletkun 90:n letkuliitin suihkupumpun sulkuventtiilin avoimeen porttiin (Figure 32).
Kiinnit letkuliitin sulkuventtiiliin kiinnikkeell (Figure 32).
Kirist ksin laippakiristin, jolla suihkupumpun syttletku on kiinnitetty suihkupumppuun.
Vaiheeseen tarvittavat osat:
| Imuvarsi ja -letku (Lisvaruste) | 1 |
Note: Imuvarsi ja -letku ovat lisvarusteita. Listietoja saa valtuutetulta Toro-jlleenmyyjlt.
Silyt imuvarsi ja -letku myhemp kytt varten. Lue ja silyt muut kemikaalien esisekoitussarjan kyttohjeet.
Close sectionKemikaalit ovat vaarallisia ja saattavat aiheuttaa henkilvahinkoja.
Lue kemikaalien etikettien ohjeet huolellisesti ennen kytt ja noudata kaikkia valmistajan suosituksia ja varoituksia.
Vlt kemikaalien joutumista iholle. Jos kemikaaleja joutuu iholle, pese kyseinen kohta huolellisesti saippualla ja puhtaalla vedell.
Kyt suojalaseja ja muita suojavarusteita kemikaalin valmistajan antamien suositusten mukaan.
Avaa kansi kntmll sit vastapivn. Sulje kansi kokonaan ennen kuin lukitset sen kntmll mytpivn. Kannen on oltava kiinni ja lukittu ennen kuin se nostetaan kuljetusasentoon.
Close sectionYlempi ja alempia kahvoja (Figure 33) kytetn suihkupumpun nostamiseen, laskemiseen ja kuljetusasentoon lukitsemiseen.
Close sectionSuppilon venttiili kytetn, kun kemikaaleja lasketaan suihkupumpusta ruiskutussilin johtavaan letkuun.
Close sectionSilin huuhtelusuutin (Figure 34) on suihkupumpun silin sispuolella. Silin huuhtelusuuttimella poistetaan kemikaalijmt silist (pullosta), johon kemikaali on pakattu. Silin huuhtelusuutin paineistetaan ruiskutusjrjestelmst tulevalla liuoksella. Kemikaalisili (pullo) huuhdellaan silin huuhtelusuuttimesta tulevalla ruiskutusjrjestelmn liuoksella.
Tyhjennysventtiili (Figure 33) kytetn suihkupumpun suppilon sispuolella olevien kemikaalijmien huuhteluun. Tyhjennysventtiili paineistetaan ruiskutusjrjestelmst tulevalla liuoksella. Suppilo huuhdellaan kntmll tyhjennysventtiilin kahvaa 90astetta vastapivn, ja venttiili suljetaan kntmll kahvaa 90astetta mytpivn.
Close sectionTartu suihkupumpun kahvaan ja ved lukituskahva pois salvan pidikkeest (Figure 35 ja Figure 36).
Tartu suihkupumpun kahvaan telineen ylosassa suihkupumpun kahvan lisksi ja ved suihkupumpun kahvaa ulos, kunnes jousikiinnike vapautuu saranaputkesta (Figure 35 ja Figure 37).
Ved suihkupumpun kahvaa ulospin ja alas, kunnes salvan koukku takalevyn sispuolella vapautuu ptukirungon kokoonpanon lukitsintangosta (Figure 38).
Laske suihkupumppu kokonaan ja pid samalla suihkupumpun kahvaa hieman ulospin (Figure 39).
Note: Suihkupumpun pohjaa on kallistettava ulospin, jotta salvan koukku voidaan kohdistaa jousilevyn alle ptukirungon pohjassa.
Kun takalevyn salpa on jousilevyn alla (Figure 40, osa A), kierr suihkupumpun kahvaa sisnpin niin, ett salvan koukkuosa kohdistuu jousilevyn taakse (Figure 40, osa B).
Tartu kahvaan telineen ylosassa suihkupumpun kahvan lisksi ja ved suihkupumpun kahvaa ulospin, kunnes salvan koukkuosa kohdistuu jousilevyst ulospin (Figure 37 ja Figure 40).
Nosta suihkupumppu ja pid samalla suihkupumpun kahvaa hieman ulospin (Figure 39).
Note: Kallista suihkupumpun ylosaa sisnpin tarpeen mukaan, jotta salpa takalevyn sispuolella voidaan kohdistaa ptukirungon kokoonpanon lukitsintangon alle.
Tynn kahvat sisn telineen ylosassa, kunnes salvan koukkuosa kohdistuu ptukirungon lukitsintangon taakse (Figure 38).
Tynn suihkupumpun kahva sisn niin, ett koukku nousee lukitsintankoon ja jousikiinnike asettuu tysin saranaputken ymprille (Figure 37).
Ved lukituskahva salvan pidikkeeseen (Figure 36).
Important: Joissain olosuhteissa moottorista, jhdyttimest ja nenvaimentimesta steilev kuumuus voi vaurioittaa nurmea, kun ruiskutinta kytetn paikallaan. Paikallaan kytt ovat esimerkiksi silin kierto, ksiruiskutus tai kvelypuomin kytt.
Noudata seuraavia varo-ohjeita:
Vlt paikallaan ruiskutusta silloin, kun olosuhteet ovat hyvin kuumat ja/tai kuivat, koska nurmi voi tllin olla herkempi vaurioille.
Vlt seisottamista nurmella paikallaan ruiskutuksen aikana. Seisota aina ajoreitill, mikli mahdollista.
Minimoi aika, jonka laite on nurmella kynniss samassa kohdassa. Ruohon vaurioitumiseen vaikuttavat sek aika ett lmptila.
Aseta moottorin nopeus alhaisimmaksi mahdolliseksi, jolla saavutetaan haluttu paine ja virtaus. Tm minimoi kehittyvn lmmn ja tuulettimen ilmavirran nopeuden.
Anna lmmn poistua ylspin moottoritilasta kohottamalla moottorinsuojusta/istuinkokoonpanoa paikallaan kytn aikana niin, ett lmp ei joudu poistumaan ajoneuvon alta. Listietoja istuinkokoonpanon kohottamisesta on kyttoppaassa.
Note: Kyt ajoneuvon alla lmpsuojapeittoa paikallaan kytn aikana, jos tarvitaan lissuojaa kuumuudelta. Ruiskutuslaitteille tarkoitetun lmpsuojapeiton saa valtuutetulta Toro-jlleenmyyjlt.
Close sectionAlla olevissa ohjeissa oletetaan, ett silin kiertoa koskevat seuraavat seikat pitvt paikkansa: ruiskutuslaite on kynnistetty ja pyrii, pumppu on kytketty ja haluttu paine asetettu ja kaasu on keskimmisell nopeudella.
Note: Sulje suppilon venttiili ja tyhjennysventtiili ennen suihkupumpun kynnistmist.
Laske suihkupumppu kyttmll alempaa kahvaa (Figure 41).
Avaa kansi ja tarkista, onko laitteessa vieraita esineit, jotka voivat haitata jrjestelmn toimintaa tai liata sen (Figure 41).
Sulje kansi ja lukitse se kntmll suojusta mytpivn.
Knn suihkupumpun sulkuventtiilin kahva avoimeen asentoon (Figure 42).
Ruiskutusjrjestelm paineistaa suihkupumppupiirin.
Avaa suppilon alaosassa oleva suppilon venttiili (punainen nuppi) (Figure 41).
Vapauta ja avaa kansi kntmll suojusta hitaasti vastapivn.
Avaa suihkupumpun sulkuventtiili.
Avaa suppilon venttiili (Figure 41).
Kaada suppiloon tarvittava mr kemikaalia.
Note: Varo, ettei nestemisi tai jauhemaisia kemikaaleja roisku suppilon ulkopuolelle.
Huuhtele tarvittaessa tyhjt kemikaalisilit seuraavasti:
Aseta silin aukon reuna silin huuhtelusuuttimen plle ja avaa venttiili painamalla silit alas. Katso Figure 34 kohdassa Silin huuhtelusuutin.
Silin huuhtelusuuttimesta suihkuaa liuosta knnettyyn silin (pulloon).
Sulje silin huuhtelusuuttimen sulkuventtiili nostamalla kemikaalisili yls.
Suihkupumpun suppilo huuhdellaan seuraavasti:
Sulje suppilon kansi ja lukitse se kntmll suojusta mytpivn.
Avaa tyhjennysventtiili ja huuhtele suihkupumpun suppiloa 20sekunnin ajan (Figure 41).
Sulje tyhjennysventtiili (Figure 41).
Avaa suppilon kansi ja tarkista se kemikaalijmien varalta.
Puhdista suppilo tarvittaessa toistamalla vaiheet 1 ja 2.
Nosta suihkupumppu ja kiinnit se kuljetushihnalla (Figure 41).
Sulje suihkupumpun sulkuventtiili ja suppilon venttiili (Figure 41).
Note: Imuvarren toiminta riippuu suihkupumpun paineesta ja virtauksesta. Paras tulos saadaan, kun paine on enintn 10,34baaria.
Tynn imuvartta suihkupumppuun, kunnes O-rengas on tiiviisti suppilon tyhjennysaukkoa vasten.
Puhkaise pakkaus tai sili imuvarren vapaalla pll, jotta jauhemainen tai nesteminen kemikaali voitaisiin ime laitteeseen.
Huuhtele imuvarsikokoonpano laittamalla imuvarren p puhtaaseen silin, jossa on vett.
Poista imuvarren posa suihkupumpusta ja tyhjenn jljell oleva neste suppiloon.
Sulje suppilon venttiili (punainen kahva).
Sulje kaikki venttiilit.
Note: Sulje suppilon venttiili ensin.
Poista kemikaalijmt.
Sulje suppilon kansi ja lukitse se kntmll suojusta mytpivn (Figure 41).
Palauta silin kierron venttiili tysin avattuun asentoon.
Sulje suihkupumpun sulkuventtiili. Katso Figure 42 kohdassa Suihkupumpun kynnistys.
Palauta suihkupumppu kuljetusasentoon ja kiinnit se kuljetushihnalla (Figure 41).
| Problem | Possible Cause | Corrective Action |
|---|---|---|
| Suihkutus on heikko. |
|
|
| Huuhtelu ei toimi. |
|
|
| Liittimiss on vuotoja. |
|
|
