Sats fr frdigblandning av kemikalier

1. G till maskinens bakre del och finn ventilens monteringsfste.

2. Ta bort de tre slangarna som visas i Figure 3.

   Note: Spara slangklmmorna, packningarna och hllarna fr montering i Montera fstet och ejektorventilen, Montera omrrningsverstrmningsslangen och Montera vertrycksslangen. Slng de tre slangarna.



   Figure 3

   1. Slangar

1. Ta bort hllaren som hller fast vertrycksventilen p T-kopplingen p sprutans pump och ta bort vertrycksventilen (Figure 4).

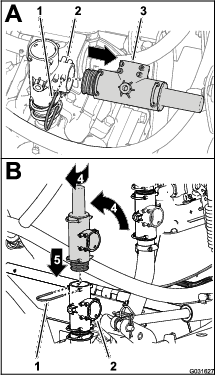

   Figure 4

   1. Hllare
   2. T-koppling
   3. vertrycksventil
   4. Vrid vertrycksventilen
   5. Ner

2. Vrid vertrycksventilen uppt enligt Figure 4.

   Note: Rikta vertrycksventilens utlopp bakt.

3. Fr in vertrycksventilen p T-kopplingens ovansida s att ventilen sitter ordentligt (Figure 4).

4. Stt fast vertrycksventilen p T-kopplingen med hllaren som du tog bort i steg 1.

5. Vrid den vre T-kopplingen cirka 45° medurs (Figure 5).



   Figure 5

   1. vre T-koppling
   2. Nedre T-koppling

1. Montera ventilens monteringsfste lngst fram p ventilstdet (Figure 6) med fyra flnsskruvar (5/16x3/4tum), fyra flnslsmuttrar (5/16tum) och fyra brickor (5/16tum).



   Figure 6

   1. Flnslsmutter (5/16 tum)
   2. Bricka (5/16tum)
   3. Ventilens monteringsfste
   4. Ventilstd
   5. Flnsskruv (5/16x tum)

2. Rikta in flnsen p reduceraradaptern (ejektorventil) p flnsen p tryckfilterhuvudet (Figure 7) med packningen som du tog bort i steg 2 i Ta bort slangarna.



   Figure 7

   1. Flnslsmutter (tum)
   2. Ventilens monteringsfste
   3. Flns (tryckfilterhuvud)
   4. Tapp (ejektorventil)
   5. Reduceradapter
   6. Packning
   7. Flnsklmma

3. Fr in tryckfilterhuvudets tappar i hlen i ventilens monteringsfste (Figure 7).

4. Montera reduceraradapterns flns vid flnsen p tryckfilterhuvudet (Figure 7) med flnsklmman som du tog bort i steg 2 i Ta bort slangarna.

5. Fst ejektorventilen med tv flnslsmuttrar (1/4tum) p ventilens monteringsfste och dra t muttrarna till 1017–1243Ncm.

6. Dra t flnsklmman fr hand.

1. Rikta in 90-graderskopplingen med hulling p den nya omrrningsverstrmningsslangen i linje med den ppna porten p den vre T-kopplingen, och fr in 90-graderskopplingen s att den sitter ordentligt i T-kopplingen (Figure 8).



   Figure 8

   1. Hllare
   2. Port (vre T-koppling)
   3. vre sugslang (spruttank)
   4. Packning
   5. Flns (omrrningsventil)
   6. 90-graderskoppling med hulling
   7. Slang 25x305mm (omrrningsverstrmningsslang)
   8. Rak flnskoppling
   9. Flnsklmma

2. Fst 90-graderskopplingen med hulling vid T-kopplingen med hllaren (Figure 8) som du tog bort i steg 2 i Ta bort slangarna.

3. Rikta in den raka flnskopplingen p den nya omrrningsverstrmningsslangen och packningen i linje med verstrmningsventilens flns (Figure 8).

4. Fst den raka flnskopplingen och packningen p verstrmningsventilen med flnsklmman (Figure 8) som du tog bort i steg 2 i Ta bort slangarna.

1. Rikta in vertrycksslangens 90-graderskoppling i linje med den ppna porten p den vre T-kopplingen (under vertrycksventilen) och fr in 90-graderskopplingen s att den sitter ordentligt i T-kopplingen (Figure 9).



   Figure 9

   1. vre T-koppling (under vertrycksventilen)
   2. Hllare
   3. vre T-koppling
   4. Nedre T-koppling
   5. 90-graderskoppling med hulling (
   6. vertrycksslang

2. Fst 90-graderskopplingen T-koppling med hllaren (Figure 9) som du tog bort i steg 2 i Ta bort slangarna.

3. Rikta in den andra vertrycksslangens 90-graderskoppling i linje med den ppna porten p den nedre T-kopplingen (fst vid ventilfstet) och fr in 90-graderskopplingen s att den sitter ordentligt i T-kopplingen (Figure 9).

4. Fst 90-graderskopplingen p den vre T-kopplingen med hllaren (Figure 9) som du tog bort i steg 2 i Ta bort slangarna.

1. Rikta in den andra 90-graderskopplingen i linje med den ppna porten p den nedre T-kopplingen p sprutans pump och fr in 90-graderskopplingen s att den sitter ordentligt i T-kopplingen (Figure 10).



   Figure 10

   1. Nedre T-koppling (sprutans pump)
   2. Hllare
   3. Hullingfrsedd 90-graderskoppling
   4. Tillfrselslang

2. Fst 90-graderskopplingen p T-kopplingen p sprutans pump med hllaren (Figure 10) som du tog bort i steg 1 i Flytta vertrycksventilen och den vre T-kopplingen.

3. Rikta in tryckslangens koppling med rak hulling med den nedre porten p ejektorventilen och fr in den raka kopplingen s att den sitter ordentligt i ventilen (Figure 11).



   Figure 11

   1. Ejektorventil
   2. Hllare
   3. Tillfrselslang

4. Fst kopplingen med rak hulling p ejektorventilen (Figure 9) med en hllare.

1. Ta bort de tv flnslsmuttrarna som hller fast tanklockssprren vid de tv vagnskruvarna p spruttankens bakre tankband och ta bort tanklockssprren (Figure 12).

   Note: Spara tanklockssprren och flnslsmuttern.



   Figure 12

   1. Tanklockssprr
   2. Flnslsmutter
   3. Vagnskruv

2. Rikta in spren i ejektorfstet i linje med de tv nedre vagnskruvarna p det bakre tankbandet p tanken enligt Figure 13.



   Figure 13

   1. Spr (ejektorfste)
   2. Flnslsmutter (5/16 tum)
   3. Vagnskruv

3. Montera flnslsmuttern (5/16tum) lst p den nedre vagnskruven (Figure 13).

4. Montera tanklockssprren och de tv flnslsmuttrarna som du tog bort i steg 1 p de tv vre vagnskruvarna (Figure 14).



   Figure 14

   1. Flnslsmutter (5/16 tum)
   2. Vagnskruv
   3. Tanklockssprr
   4. Ejektorfste

5. Dra t de tre flnslsmuttrarna till 1978–2542Ncm.

1. Montera en svngtapp genom det vre hlet i hllararmen (Figure 15).



   Figure 15

   1. Hllararm (vnster)
   2. Bult (3/8x 11/4tum)
   3. vre hl (hllararm – vnster)
   4. Svngtapp
   5. Kontramutter (3/8tum)
   6. Handtag
   7. Nedre hl (hllararm – vnster)

2. Stryk p gnglsning av mediumtyp p skruvgngorna p bulten (3/8 x 11/4tum).

3. Montera bulten (3/8x11/4tum) genom det nedre hlet i hllararmen och hllaren p svngtappen (Figure 15) med kontramuttern (3/8tum). Dra t kontramuttern till 15–17Nm.

4. Gnga i handtaget p bulten (3/8 x 11/4tum) och dra t handtaget mot kontramutten med hnderna (Figure 15).

5. Upprepa steg 1till 4 p den andra hllararmen (Figure 15).

1. Fr in flnsbussningar (3/4tums innerdiameter) i varje nde p monteringsrren i huvudstdramen (Figure 16).



   Figure 16

   1. vre svngtappar (1/2 tum)
   2. Flnsbussning (1/2tums innerdiameter)
   3. Nav (bakplt – vnster och hger)
   4. Brickor (1/2tum)
   5. Hrnlssprintar
   6. Hllararm (vnster)
   7. Nav (vnster hllararm)
   8. Flnsbussning (3/4tums innerdiameter)
   9. Vridbart rr (huvudstdram)
   10. Nedre svngtapp (3/4 tum – hger hllararm)

2. Fr in flnsbussningar (1/2tums innerdiameter) i vnster och hger nav p bakplten (Figure 16).

   Note: Se till att flnsarna p bussningarna r i linje med navens yttersida.

3. Montera den nedre svngtappen p den hgre hllararmen genom flnsbussningen p hger sida av det vridbara rret och tappen (Figure 16).

   Note: Rikta in den vre svngtappen p armen med hger nav p bakplten.

4. Montera den vre svngtappen p hger hllararm genom hger nav p bakplten (Figure 16).

5. Fst den vre svngtappen vid bakplten med en bricka (1/2tum) och en hrnlssprint (Figure 16).

6. Montera navet p vnster hllararm ver nden p den nedre svngtappen p hger hllararm som sticker ut till vnster om vnster flnsbussning i det vridbara rret (Figure 16).

   Note: Rikta in den vre svngtappen p armen med vnster nav p bakplten.

7. Montera den vre svngtappen p vnster hllararm genom vnster nav p bakplten (Figure 16).

8. Fst den vre svngtappen p vnster hllararm vid bakplten med en bricka (1/2tum) och en hrnlssprint (Figure 16).

9. Montera tv stllskruvar p vnsterarmen vid den lgre gngjrnspunkten (Figure 17).

   Note: Dra inte t stllskruven frrn hllarsystemet har justerats.



   Figure 17

   1. Hllararm (vnster)
   2. Vridbart rr
   3. Stllskruv
   4. Hl i hllararmen

1. Montera fjdern i hlet i den nedre delen av den vinklade fliken p sidan av ramen (Figure 18).



   Figure 18

   1. Vinklad flik
   2. Flikhl
   3. Fjder
   4. Tapp
   5. Skra

2. Haka fast ena nden av fjdern i hlet och den andra nden i fjdertappen (Figure 18).

3. Se till att fjdernden sitter fast ordentligt i skran p tappen (Figure 18).

4. Upprepa steg 1 t.o.m. 3 fr den andra sidan.

5. Dra t de tv stllskruvarna i den vnstra armen.

Flytta hllarenheten till det vre transportlget fr att justera glan.

1. Lyft i handtagen fr att hja enheten och tippa den en aning mot tanken.

2. Fr glan under tvrsln med den svetsade fliken i den vre delen av ramen.

3. Svng ned enheten mot tanken.

4. Se till att plaststoppen har kontakt med fjderflikarna och applicera tillrckligt stort tryck mot bromssklden p hllaren fr att pressa fjderflikarna halvvgs (Figure 19).



   Figure 19

   1. Fjderflik under tryck
   2. Bromsskld
   3. Fjderflik

5. Dra glan mot dig tills gleplattans kant fr kontakt med tvrsln samtidigt som du behller trycket mot bromssklden (Figure 20).



   Figure 20

   1. gleplattans kant
   2. Fstelement
   3. Skra p plattan
   4. Svetsad flik

6. Dra t fstelementen i glan s att den fster och slpp sedan trycket p bromssklden.

   Note: Kontrollera om det finns ngot spel i hllaren. Den ska sitta fast ordentligt vid ramen. Du kan upprepa den hr metoden nr ejektorn har monterats fr att justera det lsta lget.

Note: Du kan montera sprrhandtaget och sprrstiftet p antingen hger eller vnster sida av ejektorhandtaget.

1. Montera sprrstiftet vid ejektorns handtag (Figure 21) med tv insexskruvar (nr 10–24 x 1/2tum).



   Figure 21

   1. Sprrstift
   2. Insexskruv (nr 10–24 x 1/2 tum)
   3. Ejektorhandtag
   4. Ejektor
   5. Lsmutter med flns
   6. Monteringsplatta (ejektor)
   7. Fjderklmma
   8. Bult (nr 10–24 x 1/2 tum)
   9. Flnsskruv (5/16x3/4tum)
   10. Lsmutter (#10-24)
   11. Sprrhandtag

2. Montera fjderklmman vid sprrhandtaget (Figure 21) med de tv bultarna (nr 10–24 x 1/2 tum) och tv lsmuttrar (nr 10–24).

3. Montera handtaget vid monteringsplattan fr ejektorn (Figure 21) med tv flnsskruvar (5/16 x 3/4 tum) och flnslsmuttrar (5/16 tum).

4. Snk hllaren till det nedre lget.

1. Rikta in hlen i ejektormonteringsplattan med spren i hllarens stdram (Figure 22).

   Note: Fstelementen mste vara tillrckligt lsa fr att de ska kunna flyttas lngs skran nr ejektorn frst hjs upp till transportlget, P s stt kan du justera ejektorns rrelse och inriktning.



   Figure 22

   1. Skruv (3/8x 1tum)
   2. Bromsskld
   3. Tandad mutter med flnsar (3/8tum)
   4. Ejektormonteringshl
   5. Ejektormontering

2. Anvnd fyra skruvar (3/8x 1tum) och lsmuttrar (3/8tum) fr att montera ejektorn.

   Note: Dra inte t skruvarna i detta lge.

3. Lyft frsiktigt upp ejektorn i hllaren till transportlget genom att gra fljande:

   1. Lyft det lgre handtaget fr att hja ejektorn medan du tippar den en aning mot tanken.

   2. Fr glan under tvrsln med den svetsade fliken i den vre delen av ramen.

   3. Vrid sedan enheten mot tanken och se till att placera fjderklmman i linje med det stora vridbara rret i den nedre delen av ramen.

   4. Tryck tills fjderklmman snpper fast ver det vridbara rret enligt vad som visas i Figure 23.



      Figure 23

      1. Fjderklmma
      2. Vridbart rr

4. Kontrollera ejektorns hjd p hllarens bromsskld och justera efter behov.

5. Dra t fstelementen som fster ejektorn vid hllaren.

   Note: Dra t fstelementen till 36–45Nm.

6. Dra t de tv stllskruvarna p den vnstra svngarmen. Se Figure 17 i Montera hllararmarna p stdramen.

7. Kontrollera ejektorns lge p tankremmen.

   Note: Ejektorn ska vara i upprtt transportlge. Lossa den nedre lsmuttern som fster ramen vid tanken. Ta inte bort lsmuttern. Justera lget efter behov och dra t lsmuttern. Se till att remmen sitter ordentligt fast mot tanken.

1. Rikta in flnsen p tmningsventilens T-koppling med ejektorns frmre flns (Figure 24).

   Note: Se till att handtaget till tmningsventilen r riktad utt.



   Figure 24

   1. Flns (T-koppling – tmningsventill)
   2. Flnsklmma
   3. Packning
   4. Frmre flns (ejektor)

2. Montera T-kopplingen p ejektorn med en packning och flnsklmma, och dra t klmman fr hand (Figure 24).

1. ppna locket p spruttanken och ta bort filterkorgen (Figure 25).



   Figure 25

2. Leta upp den frmre delen p tankens ovansida enligt vad som visas i Figure 26.

   Note: Leta upp borrmarkeringen mitt i den formpressade cirkeln.



   Figure 26

   1. Borra med en hlsg p 9cm
   2. Borra i mitten av den formpressade cirkeln
   3. Formpressad cirkel

3. Anvnd en hlsg p 9cm fr att borra ett hl vid borrmarkeringen (Figure 26).

   Note: Du mste ka diametern en aning fr att motorvggen ska f plats.

4. Nr du har borrat hlet ska du jmna ut eventuella ojmna kanter i hlet och ta bort eventuellt skrp som har kommit in i tanken i samband med utsgningen.

1. Montera packningen ver motorvggsfstet (Figure 27).



   Figure 27

   1. Lsring
   2. Packning
   3. Motorvggsfste

2. Montera motorvggsfstet och packningen genom hlet som du gjorde i Borra tanken, frn insidan av tanken (Figure 27).

3. Fst motorvggen p tanken med lsringen (Figure 27).

4. Stt tillbaka filterkorgen och stng locket p spruttanken.

1. Ta bort de tv skruvarna (3/8x7tum), fyra brickorna (3/8tum) och tv lsmuttrarna (3/8tum) som hller fast de bda halvorna av det frmre tankbandet p spruttanken (Figure 28).



   Figure 28

   1. Skruv (3/8x7tum)
   2. Flnslsmutter (3/8tum)
   3. Bricka (3/8tum)
   4. Vagnskruv (5/16x 1tum)
   5. Andra hlet – bandhalva (spruttank)

2. Fr in vagnskruven (5/16x1tum) i det andra hlet i tankbandshalvan enligt Figure 28.

3. Montera de tv frmre tankbandshalvorna med de tv skruvarna, fyra brickorna och tv lsmuttrarna som du tog bort i steg 1 och dra t skruvarna och muttrarna fr hand (Figure 28).

4. Montera en R-klmma ver ejektorslangen (Figure 29).



   Figure 29

   1. 90-graderskopplingen med hulling
   2. Ejektorslang
   3. Flnslsmutter (5/16 tum)
   4. Hllare
   5. Skottkoppling
   6. R-klmma (5/16tum)
   7. Vagnskruv (5/16x 1tum)

5. Montera 90-graderskopplingen med hulling p ejektorslangen i motorvggsfstet och fst kopplingen med hulling i motorvggen med en hllare (Figure 29).

6. Montera R-klmman lst p vagnskruven och fst klmman (Figure 29) med en flnslsmutter (5/16tum).

   Note: Du drar t flnsmuttern nr den andra nden av ejektorslangen har monterats.

7. Stt fast kopplingen med rak hulling p ejektorslangen p flnsen p ejektorns T-koppling med hjlp av en packning och en flnsklmma. Dra t klmman fr hand. (Figure 30).



   Figure 30

   1. Koppling med rak hulling (ejektorslang)
   2. Flnsklmma
   3. Packning
   4. Flns (T-koppling – ejektor)

8. Hj och snk handtaget p ejektorn fr att kontrollera att ejektorn kan rra sig fritt.

   Note: Justera R-klmman fr att rikta in ejektorslangen om det behvs (Figure 29).

9. Dra t flnslsmuttern (5/16tum) som hller fast R-klmman vid vagnskruven till 1978–2542Ncm.

Vrid locket moturs fr att ppna det. Stng locket helt innan du vrider det medurs fr att lsa det. Du mste stnga och lsa locket innan det lyfts upp till transportlget.

Anvnd det vre och nedre handtaget (Figure 33) fr att hja och snka ejektorn och fr att lsa den i transportlget.

Anvnd trgventilen fr att leda kemikalier frn ejektorn in i slangen som leder till spruttanken.

Flaskskljaren (Figure 34) finns p insidan av ejektortanken. Anvnd flaskskljaren fr att ta bort kemikalierester frn insidan av behllaren (flaskan) som kemikalierna r frslutna i. Flaskskljaren r trycksatt med en lsning frn sprutsystemet. Kemikaliebehllaren (flaskan) skljs med sprutsystemets lsning via flaskskljarens munstycke.

Figure 34

1. Flaskskljare

Spolningsventilen (Figure 33) anvnds fr att sklja bort de kvarvarande kemikalierna frn ejektortrgets insida. Spolningsventilen tryckstts med en lsning frn sprutsystemet. Vrid spolningsventilhandtaget 90grader moturs fr att sklja ur trget, och 90grader medurs fr att stnga ventilen.

1. Grip tag i ejektorhandtaget och dra sprrhandtaget frn sprrstiftet (Figure 35 och Figure 36).



   Figure 35

   1. Handtag (hllarens ovansida)
   2. Ejektorhandtag
   3. Sprrhandtag


   Figure 36

   1. Sprrstift
   2. Sprrhandtag

2. Grip tag i ejektorhandtaget p hllarens ovansida tillsammans med ejektorhandtaget och dra ut ejektorhandtaget tills fjderklmman slpper frn det vridbara rret (Figure 35 och Figure 37).



   Figure 37

   1. Fjderklmma
   2. Vridbart rr

3. Dra ejektorhandtaget utt och nedt tills fsthaken p den inre sidan av bakplten har frigng frn sprrstngen p huvudstdramen (Figure 38).



   Figure 38

   1. Sprrstng (huvudstdram)
   2. Sprr (bakplt)

4. Snk ejektorn helt medan du hller ejektorhandtaget utt ngot (Figure 39).

   Note: Du mste tippa ejektorns undersida utt s att du kan rikta in fsthaken under fjderplattan p botten av huvudstdramen.



   Figure 39

5. Nr kroken p bakplten r under fjderplattan (A i Figure 40) vrider du ejektorhandtaget int s att krokdelen p haken r i linje med fjderplattan (B i Figure 40).



   Figure 40

   1. Fsthake
   2. Fjderplatta

1. Grip tag i handtaget p hllarens ovansida tillsammans med ejektorhandtaget och dra ut ejektorhandtaget tills krokdelen p haken r i linje utt med fjderplattan (Figure 37 och Figure 40).

2. Hj ejektorn medan du hller ejektorhandtaget utt ngot (Figure 39).

   Note: Tippa ovansidan av ejektorn int efter behov s att du kan rikta in den inre sidan av bakplten under sprrstngen p huvudstdramen.

3. Tryck in handtaget p hllarens ovansida tills krokdelen p haken r i linje bakom sprrstngen p huvudstdramen (Figure 38).

4. Tryck in ejektorhandtaget s att kroken hjs till sprrstngen och fjderklmman sitter ordentligt runt det vridbara rret (Figure 37).

5. Dra sprrhandtaget frn sprrstiftet (Figure 36).

Note: Stng trgventilen och spolningsventilen innan ejektorn startas.

1. Anvnd det nedre handtaget fr att snka ejektorn (Figure 41).

2. ppna locket fr kontrollera om det finns frmmande freml som kan frhindra att systemet fungerar korrekt eller kontaminera det (Figure 41).

3. Stng och ls locket genom att vrida kpan medurs.

4. Vrid handtaget p ejektorns avstngningsventil till ppet lge (Figure 42).

   Sprutsystemet tryckstter ejektorkretsen.



   Figure 42

   1. Handtag (ejektorns avstngningsventil)

5. ppna trgventilen (rtt vred) som sitter lngst ned p trget (Figure 41).

6. Ls upp och ppna locket sakta genom att vrida kpan moturs.

1. ppna ejektorns avstngningsventil.

2. ppna trgventilen (Figure 41).

3. Hll nskad volym av kemikalien i trget.

   Note: Undvik att spilla vtska eller pulver utanfr trget.

4. Sklj ur tomma kemikaliebehllare om tillmpligt p fljande stt:

   1. Placera behllarens kant ver flaskskljaren och tryck ned den fr att ppna ventilen. Se Figure 34 i Flaskskljare.

      Lsningen kommer att nga ut ur flaskskljarens munstycke in i den uppochnedvnda behllaren (flaskan).

   2. Lyft upp kemikaliebehllaren fr att stnga flaskskljarens avstngningsventil igen.

5. Sklj ejektorns trg p fljande stt:

   1. Stng locket p trget och ls det genom att vrida kpan medurs.

   2. ppna spolningsventilen och sklj ejektorns trg i 20 sekunder (Figure 41).

   3. Stng spolningsventilen (Figure 41).

   4. ppna trgets lock och kontrollera att det inte finns ngra kemikalierester kvar.

      Upprepa steg 1 och 2 vid behov fr att rengra trget.

6. Hj ejektorn och fst den med transportbandet (Figure 41).

7. Stng ejektorns avstngningsventil och trgventilen (Figure 41).

Note: Lansens sugfrmga beror p ejektorns tryck och flde. Anvnd ett tryck p upp till 10,34bar fr bsta resultat.

1. Fr in suglansen i ejektorn tills O-ringen frseglar trgets utlopp.



   Figure 43

   1. Suglans
   2. Ejektor

2. Anvnd den lediga nden av lansen fr att sticka hl p kemikaliepsen eller -behllaren och suga upp kemikalier i vtske- eller pulverform.

3. Stt lansnden i en behllare med rent vatten fr att sklja av den.

4. Avlgsna lansen frn ejektorn och lt eventuell terstende vtska rinna ned i trget.

5. Stng trgventilen (rtt handtag).

1. Stng alla ventiler.

   Note: Stng trgventilen frst.

2. Avlgsna alla kemikalierester.

3. Stng och ls trgets lock genom att vrida kpan medurs (Figure 41).

4. terstll skakningsventilen till det helt ppna lget.

5. Stng ejektorns avstngningsventil. Se Figure 42 i Starta ejektorn.

6. Stt ejektorn i transportlge och ls den med transportbandet (Figure 41).
