Kit de cabina

1. Aparque la mquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Eleve la plataforma hasta que la varilla de sujecin se enganche correctamente; consulte el Manual del operador.

4. Pare el motor y retire la llave.

5. Desconecte la batera; consulte el Manual del operador de la mquina.

1. Retire las ruedas delanteras.

2. Retire el perno de cabeza hexagonal (" x 4") y la tuerca con arandela prensada (") del eje (Figure 1).

3. Retire el perno de cabeza hexagonal (" x 3") y la tuerca con arandela prensada (") del brazo de control (Figure 1).

4. Retire el perno de cabeza hexagonal (" x 2") y una contratuerca (") que fijan el conjunto del montante al bastidor superior (Figure 1).

5. Retire el conjunto del montante (Figure 1).

Note: Repita este procedimiento en el otro lado de la mquina.

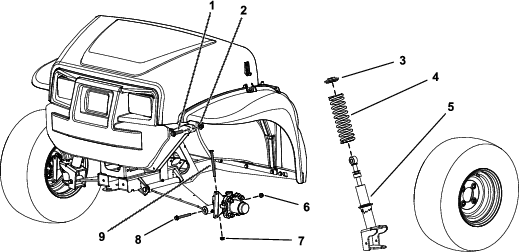

Figure 1

1. Perno de cabeza hexagonal (" x 2")
2. Contratuerca (")
3. Collarn
4. Muelle
5. Conjunto del montante
6. Tuerca con arandela prensada (") – del brazo de control
7. Tuerca con arandela prensada (") – del eje
8. Perno de cabeza hexagonal (" x 3") – del brazo de control
9. Perno de cabeza hexagonal (" x 4") – del eje

Piezas necesarias en este paso:

Utilice una herramienta aprobada de compresin de muelles de Toro para retirar e instalar los muelles del conjunto del montante. Pngase en contacto con su Distribuidor Autorizado Toro.

1. Coloque el conjunto del montante en la herramienta de compresin y utilice la herramienta para comprimir el muelle.

2. Mientras el muelle est comprimido, retire el collar.

3. Retire el muelle del conjunto del montante (Figure 1).

4. Instale el nuevo muelle sobre el conjunto del montante existente (Figure 1).

5. Con la herramienta Toro de compresin de muelles, comprima el muelle.

6. Mientras el muelle est comprimido, instale el collar.

7. Libere la presin del muelle con cuidado, para que se asiente en el collar.

8. Retire el conjunto del montante de la herramienta de compresin.

Note: Repita este procedimiento en el otro lado de la mquina.

1. Instale el conjunto del montante en la mquina.

2. Sujete la parte superior del conjunto de montante al bastidor con el perno de cabeza hexagonal superior (" x 2") y una contratuerca (") tal y como se muestra en la Figure 1.

3. Apriete el perno de cabeza hexagonal (" x 2") a entre 91 y 113N∙m.

4. Instale el perno de cabeza hexagonal (" x 4") y la tuerca con arandela prensada (") en el eje (Figure 1).

5. Apriete el perno de cabeza hexagonal (" x 4") a entre 37 y 45N∙m.

6. Sujete la parte inferior del conjunto del montante al brazo de control con el perno de cabeza hexagonal (" x 3") y una contratuerca (") tal y como se muestra en la Figure 1.

7. Apriete el perno de cabeza hexagonal (" x 3") a entre 37 y 45N∙m.

8. Instale la rueda delantera.

Note: Repita este procedimiento en el otro lado de la mquina.

Piezas necesarias en este paso:

Utilice una herramienta aprobada de compresin de muelles de Toro para retirar e instalar los muelles del conjunto del montante. Pngase en contacto con su Distribuidor Autorizado Toro.

Important: En el caso de mquinas de 2015 y ms antiguas, deseche los muelles incluidos en este kit y solicite 2 muelles (Pieza Toro N117-4847) a su Distribuidor Autorizado Toro.

1. Eleve la parte delantera de la mquina del suelo y apyela sobre gatos fijos.

2. Retire los conjuntos de amortiguador actuales, segn se muestra en Figure 2.



   Figure 2

3. Utilizando un compresor de muelles, retire los muelles actuales e instale los muelles de este kit.

4. Instale los conjuntos de amortiguador y grelos 3 'clics' desde la posicin ms larga.

   Note: Consulte las instrucciones del Manual de mantenimiento sobre la sustitucin de los muelles y la verificacin de la convergencia de las ruedas.

5. Apriete los pernos a entre 95 y 122N∙m.

Si la mquina no tiene un ROPS, siga con Instalacin de los soportes del suelo.

Retire los pernos y las tuercas que sujetan el conjunto del ROPS al bastidor de la mquina, segn se muestra en Figure 3, y retire el conjunto del ROPS.

Note: No desmonte los anclajes de los cinturones de seguridad del bastidor.

Figure 3

Piezas necesarias en este paso:

1. Sujete los paneles de suelo al bastidor segn se muestra en Figure 4.



   Figure 4

   1. Perno (5/16")
   2. Perno (3/8" x 7/8")
   3. Arandela
   4. Tuerca (5/16")
   5. Tuerca (3/8")
   6. Perno (3/8"x 1")
   7. Tuerca (3/8")

2. Apriete los 2 pernos (3/8" x 7/8") y 4 pernos (3/8" x 1") a entre 37 y 45N∙m.

3. Apriete los 2 pernos (5/16") a entre 19,78 y 25,43N∙m.

Piezas necesarias en este paso:

1. Eleve el bastidor de la cabina usando los puntos de izado y colquelo sobre la mquina (Figure 5).



   Figure 5

   1. Puntos de izado

2. Sujete el bastidor a la mquina con 10 pernos (3/8" x "), 10 tuercas (3/8") y 4 pernos (3/8" x 7/8"), segn se muestra en la Figure 6.



   Figure 6

   1. Perno (3/8" x 7/8")

3. Apriete los pernos a entre 37 y 45N∙m.

Piezas necesarias en este paso:

1. Sujete las chapas de montaje a la cabina con 4 pernos ("), segn se muestra en la Figure 7.

2. Apriete los pernos a 10,17–12,43Nm.

3. Retire el papel protector de la cinta de doble cara de las chapas de montaje (Figure 7).



   Figure 7

   1. Plancha de gomaespuma
   2. Chapas de montaje
   3. Pernos (")
   4. Cinta de doble cara

4. Instale las planchas de gomaespuma en el conjunto (Figure 7).

Piezas necesarias en este paso:

1. Monte un soporte de cinturn de seguridad en cada pestaa del ROPS con 2 pernos (3/8"), segn se muestra en Figure 8.



   Figure 8

   1. Perno (7/16")
   2. Perno (3/8" x 7/8")
   3. Tuerca, (7/16")

2. Apriete los 4 pernos (3/16") a entre 37 y 45N∙m.

3. Monte el extremo retrable de cada conjunto de cinturn de seguridad en el soporte de anclaje correspondiente con un perno (7/16") y una tuerca (7/16"), tal y como se muestra en la Figure 8.

   Note: Si su mquina ya estaba equipada con un conjunto ROPS, los anclajes de los cinturones de seguridad ya estn instalados; siga con la seccin Enrutado del arns de cables.

4. Apriete los 2 pernos (7/16") a entre 67 y 83N∙m.

5. Sujete los anclajes de los cinturones de seguridad derecho e izquierdo al bastidor delantero con 4 pernos (3/8" x ") y 4 tuercas (3/8"), segn se muestra en la Figure 9.



   Figure 9

6. Apriete los 4 pernos (3/8" x ") a entre 27 y 45N∙m.

7. Usando las dimensiones indicadas en Figure 10, localice, marque y perfore 2 taladros en la parte superior de la moldura del asiento.

   Important: Tenga cuidado al realizar estos taladros: hay componentes elctricos y cables de control debajo de la moldura del asiento.



   Figure 10

   1. 21mm
   2. 51mm

8. Introduzca el extremo de montaje del receptor de enganche de cada cinturn de seguridad por uno de los taladros que acaba de perforar en la base del asiento (Figure 11).



   Figure 11

9. Monte el extremo del receptor de cada conjunto de cinturn de seguridad a cada anclaje correspondiente con un perno (7/16") y una tuerca (7/16"), tal y como se muestra en la Figure 11.

10. Apriete los pernos a entre 67 y 83N∙m.

Piezas necesarias en este paso:

Note: En el caso de mquinas Workman MDE, debe estar instalado el kit de adaptador de toma de corriente de 12V (se vende por separado); consulte las Instrucciones de instalacin del kit.

1. Dirija el arns de cables a travs de una de las dos opciones siguientes:

   • Dirija el arns de cables bajo el panel de control (seccin A de la Figure 12). Instale la brida con clip en el orificio inferior del panel lateral y la toma de corriente en el orificio superior.

   • Realice un taladro en la consola, instale la brida con clip en el taladro superior del panel lateral e instale la toma de corriente en el taladro inferior (seccin B de la Figure 12).

     Important: Tenga cuidado al perforar este taladro: hay componentes elctricos y cables de control debajo de la moldura del asiento.



     Figure 12

2. En el caso de mquinas Workman MD/MDX/MDXD: Conecte el terminal de anillo del arns al bloque de tierra y enchufe el conector del bloque de fusibles en un conector libre del bloque de fusibles (Figure 13).

   Note: Si no hay una conexin libre en el bloque de fusibles, tendr que aadir un bloque de fusibles al grupo de bloques de fusibles. Pngase en contacto con su Servicio Tcnico Autorizado si desea ms informacin.



   Figure 13

   1. Bloque de terminales de tierra
   2. Arns de cables
   3. Bloque de fusibles

3. En el caso de mquinas Workman MDE, realice lo siguiente:

   Note: Debe estar instalado en la mquina el kit de adaptador de toma de corriente de 12V (se vende por separado).

   1. Instale la franja de puente al bloque de terminales de tierra (Figure 14).



      Figure 14

      1. Tuerca
      2. Bloque de terminales de tierra
      3. Franja de puente
      4. Perno

   2. Instale el bloque de terminales a tierra a la chapa de montaje con 2 pernos (N10 x ") y 2 tuercas (N10), tal y como se muestra en la Figure 14.

   3. Instale el terminal de anillo del arns de cables y el arns del adaptador a tierra al bloque de terminales a tierra (Figure 15).



      Figure 15

      1. Terminal de anillo del arns de cables
      2. Arns del adaptador a tierra
      3. Arns de cables
      4. Arns del adaptador de potencia
      5. Arns de cables del kit de adaptador de toma de corriente de 12V

   4. Conecte el arns del adaptador de potencia al arns de cables (Figure 15).

   5. Conecte el arns del adaptador de potencia y el arns del adaptador a tierra al arns de cables del kit de adaptador de toma de corriente de 12V.

4. Conecte la batera y baje la plataforma; consulte el Manual del operador.

Levante los cierres para abrir el parabrisas (Figure 17). Presione el cierre para bloquear el parabrisas en la posicin de abierto. Tire hacia abajo y hacia fuera del cierre para cerrar y bloquear el parabrisas.

Figure 17

1. Cierre del parabrisas
