Frerhussett

1. Parker maskinen p en jevn flate.

2. Sett p parkeringsbremsen.

3. Hev planet til planstttestangen er fullstendig i inngrep. Se brukerhndboken.

4. Sl av motoren og ta ut nkkelen.

5. Koble fra batteriet. Se maskinens brukerhndbok.

1. Fjern forhjulet.

2. Fjern sekskantbolten (x 4tomme) og flensmutteren (tomme) fra spindelen (Figure 1).

3. Fjern sekskantbolten (x 3tomme) og flensmutteren (tomme) fra kontrollarmen (Figure 1).

4. Fjern sekskantbolten (x 2tomme) og lsemutteren (tomme) som fester avstiverenheten til den vre rammen (Figure 1).

5. Fjern avstiverenheten (Figure 1).

Note: Gjenta denne prosedyren for den andre siden av maskinen.

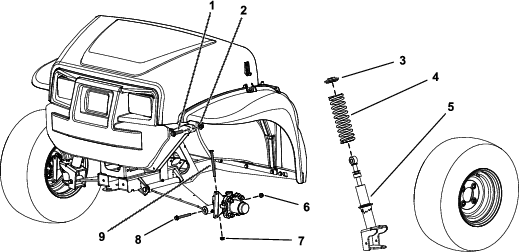

Figure 1

1. Sekskantbolt (x 2tomme)
2. Lsemutter (tomme)
3. Krage
4. Fjr
5. Avstiverenhet
6. Flensmutter (tomme) – fra kontrollarmen
7. Flensmutter (tomme) – fra spindelen
8. Sekskantbolt (x 3tomme) – fra kontrollarmen
9. Sekskantbolt (x 4tomme) – fra spindelen

Deler som er nødvendige for dette trinnet:

Bruk et godkjent Toro-fjrkomprimeringsverkty til fjerne og montere fjrene til avstiverenheten. Ta kontakt med et autorisert forhandlerverksted.

1. Plasser avstiverenheten i komprimeringsverktyet og bruk verktyet til komprimere fjren.

2. Nr fjren er komprimert, fjerner du kragen.

3. Fjern fjren fra avstiverenheten (Figure 1).

4. Monter den nye fjren over den eksisterende avstiverenheten (Figure 1).

5. Bruk Toros fjrkomprimeringsverkty til komprimere fjren.

6. Nr fjren er komprimert, monterer du kragen.

7. Slipp forsiktig opp trykket p fjren for at den skal feste seg p kragen.

8. Fjern avstiverenheten fra komprimeringsverktyet.

Note: Gjenta denne prosedyren for den andre siden av maskinen.

1. Monter avstiverenheten p maskinen.

2. Fest den vre delen av avstiverenheten til rammen med den vre sekskantbolten (x 2tomme) og lsemutteren (tomme) som vist i Figure 1.

3. Trekk til sekskantbolten (x 2tomme) med et moment p 91 til 113N∙m.

4. Monter sekskantskruen (x 4tomme) og flensmutteren (tomme) p spindelen (Figure 1).

5. Stram til sekskantbolten (x 4tomme) med et moment p 37 til 45N∙m.

6. Fest den nedre delen av avstiverenheten til kontrollarmen med sekskantbolten (x 3tomme) og flensmutteren (tomme) som vist i Figure 1.

7. Stram til sekskantbolten (x 3tomme) med et moment p 37 til 45N∙m.

8. Monter forhjulet.

Note: Gjenta denne prosedyren for den andre siden av maskinen.

Deler som er nødvendige for dette trinnet:

Bruk et godkjent Toro-fjrkomprimeringsverkty til fjerne og montere fjrene til avstiverenheten. Ta kontakt med et autorisert forhandlerverksted.

Important: For 2015 og eldre maskiner kaster du fjrene inkludert i dette settet og bestiller to fjrer (Toro-delenr. 117-4847) fra din autoriserte Toro-forhandler.

1. Hev den fremre enden av maskinen opp fra bakken, og sttt den med jekksttter.

2. Fjern de gjeldende sttenhetene som vist i Figure 2.



   Figure 2

3. Bruk en fjrkompressor og fjern de gjeldende fjrene. Monter fjrene fra dette settet.

4. Monter sttenhetene og vri dem tre klikk opp fra den lengste posisjonen.

   Note: Se servicehndboken for videre informasjon om utskiftning av fjrene og kontroll av fremre t p dekkene.

5. Trekk til boltene med et moment p 95–122Nm.

Hvis maskinen ikke har en veltebeskyttelsesenhet, fortsetter du til Montere gulvmonteringene.

Fjern boltene og mutrene som sikrer veltebeskyttelsesenheten til maskinrammen som vist i Figure 3, og fjern veltebeskyttelsesenheten.

Note: Ikke fjern setebelteankrene som er festet til rammen.

Figure 3

Deler som er nødvendige for dette trinnet:

1. Fest gulvpanelene til rammen som vist i Figure 4.



   Figure 4

   1. Bolt (5/16tomme)
   2. Bolt (3/8x 7/8tomme)
   3. Skive
   4. Mutter (5/16tomme)
   5. Mutter (3/8tomme)
   6. Bolt (3/8x 1tomme)
   7. Mutter (3/8tomme)

2. Trekk til de to boltene (3/8x 7/8tomme) og fire bolter (3/8x 1tomme) til 37 til 45Nm.

3. Trekk til de to boltene (5/16tomme) til 1978 til 2543Ncm.

Deler som er nødvendige for dette trinnet:

1. Lft frerhusrammen ved hjelp av lftepunktene, og plasser den p maskinen (Figure 5).



   Figure 5

   1. Lftepunkter

2. Fest rammen til maskinen ved hjelp av ti bolter (3/8x 3/4tomme), ti muttere (3/8tomme) og fire bolter (3/8x 7/8tomme) som vist i Figure 6.



   Figure 6

   1. Bolt (3/8x 7/8tomme)

3. Trekk til boltene med et moment p 37–45Nm.

Deler som er nødvendige for dette trinnet:

1. Fest monteringsplatene til frerhuset ved hjelp av fire bolter (1/4tomme) som vist i Figure 7.

2. Trekk til boltene til 1017–1243Ncm.

3. Fjern papiret p baksiden av den dobbeltsidige teipen p monteringsplatene (Figure 7).



   Figure 7

   1. Skumpanel
   2. Monteringsplater
   3. Bolter (1/4tomme)
   4. Dobbeltsidig teip

4. Monter skumpanelene p enheten (Figure 7).

Deler som er nødvendige for dette trinnet:

1. Monter en sikkerhetsbelteankerbrakett til hver veltebeskyttelsestapp med to bolter (3/8tomme) som vist i Figure 8.



   Figure 8

   1. Bolt (7/16tomme)
   2. Bolt (3/8x 7/8tomme)
   3. Mutter (7/16tomme)

2. Trekk til de fire boltene (3/8tomme) til 37 til 45Nm.

3. Fest den inntrekkbare enden av hver sikkerhetsbelteenhet til hver sikkerhetsbelteankerbrakett med en bolt (7/16tomme) og mutter (7/16tomme) som vist i Figure 8.

   Note: Hvis maskinen ble levert med en veltebeskyttelsesenhet, er sikkerhetsbelteankrene allerede monterte. G til Fre ledningssatsen.

4. Trekk til de to boltene (7/16tomme) til 66 til 83Nm.

5. Fest venstre og hyre sikkerhetsbelteanker til frontrammen med fire bolter (3/8x 3/4tomme) og fire muttere (3/8tomme) som vist i Figure 9.



   Figure 9

6. Trekk til de fire boltene (3/8x 3/4tomme) til 37 til 45Nm.

7. Bruk mlene som vises i Figure 10 til finne, markere og bore to hull p toppen av setedekselet.

   Important: Vr forsiktig nr du borer disse hullene da det ligger elektriske komponenter og kontrollkabler under setedekselet.



   Figure 10

   1. 21mm
   2. 51mm

8. Sett monteringssiden p mottakerenden av hver sikkerhetsbeltelseenhet inn i et av de nylig borede hullene i setebasen (Figure 11).



   Figure 11

9. Fest mottakerenden av hver sikkerhetsbelteenhet til hvert sikkerhetsbelteanker med en bolt (7/16tomme) og mutter (7/16tomme) som vist i Figure 11.

10. Trekk til boltene med et moment p 66–83Nm.

Deler som er nødvendige for dette trinnet:

Note: For Workman MDE-maskiner m 12V strmstpseladaptersett (selges separat) monteres p maskinen. Se monteringsinstruksjonene for settet.

1. Fr ledningssatsen via ett av de to flgende alternativene:

   • Fr ledningssatsen under kontrollpanelet (boksA av Figure 12). Monter kabelfestet i det nedre hullet p sidepanelet og pluggen i det verste hullet.

   • Bor et hull i konsollen, monter kabelfestet i det verste hullet p sidepanelet og monter pluggen i det nedre hullet (boksB av Figure 12).

     Important: Vr forsiktig nr du borer dette hullet, da det ligger elektriske komponenter og kontrollkabler under setedekselet.



     Figure 12

2. For Workman MD/MDX/MDXD-maskiner: Koble ringterminalen p ledningssatsen til jordingsblokken, og sett sikringsblokkontakten inn i en tilgjengelig sikringsblokktilkobling (Figure 13).

   Note: Hvis det ikke finnes en tilgjengelig sikringsblokktilkobling, m du legge en sikringsblokk til sikringsblokkgruppen. Ta kontakt med et autorisert forhandlerverksted for mer informasjon.



   Figure 13

   1. Jordet blokk
   2. Ledningssats
   3. Sikringsblokk

3. For Workman MDE-maskiner, fullfr sm flger:

   Note: 12V strmstpseladaptersettet (selges separat) m monteres p maskinen.

   1. Monter kaldstartremsen til jordingsblokken (Figure 14).



      Figure 14

      1. Mutter
      2. Jordingsblokk
      3. Kaldstartremse
      4. Bolt

   2. Monter jordingsblokken p monteringsplaten ved hjelp av to bolter (nr.10x 3/4tomme) og to muttere (nr.10), som vist i Figure 14.

   3. Monter ledningssatsens ringterminal og jordingsadapterledningssatsen til jordingsblokken (Figure 15).



      Figure 15

      1. Ledningssatsens ringterminal
      2. Jordingsadapterledningssats
      3. Ledningssats
      4. Strmadapterledningssats
      5. Ledningssats fra 12V strmstpseladaptersettet

   4. Koble strmadapterledningssatsen til ledningssatsen (Figure 15).

   5. Koble strmadapterledningssatsen og jordingsadapterledningssatsen til ledningssatsen fra 12V strmstpseladaptersettet.

4. Koble til batteriet og senk planet. Se brukerhndboken.

Lft opp lsene for pne frontruten (Figure 17). Trykk inn lsen for lse frontruten i pen stilling. Trekk sperren ut og ned for lukke og feste frontruten.

Figure 17

1. Frontrutesperre
