Important: 对于 2016 年及更新型号的机器，您必须安装随驾驶室套件提供的重型弹簧，才能在 Workman MD/MDE/MDX/MDXD 多功能工作车上使用驾驶室。 对于 2015 年及更早的机器，应丢弃本套件中包含的弹簧，并从您的 Toro 授权经销商处订购 2 个弹簧（Toro 零件号 117-4847）。 弹簧仅应由 Toro 有资质的维修技术人员使用经批准的工具安装。不正确的弹簧组件拆除、拆卸或安装会对您和旁观者构成危险。请联系 Toro 授权代理商，了解适合此套件的工具和正确的安装方法。
将机器停在水平地面上。
设定驻车刹车。
抬升车斗，直至车斗支撑杆完全接合；请参阅您的操作员手册。
关闭发动机并拔下钥匙。
断开电池连接；请参阅机器操作员手册。
卸下前轮。
从轴上卸下六角头螺栓（3/8 x 4-3/4 英寸）和凸缘螺母（3/8 英寸）（Figure 1）。
从控制臂上卸下六角头螺栓（3/8 x 3-1/2 英寸）和凸缘螺母（3/8 英寸）（Figure 1）。
卸下将支柱组件固定到上机架的六角头螺栓（1/2 x 2-1/4 英寸）和锁紧螺母（1/2 英寸）（Figure 1）。
拆卸支柱组件（Figure 1）。
Note: 对机器的另一侧重复这一步骤。
此程序中需要的物件：
| 弹簧 | 2 |
使用经批准的 Toro 弹簧压缩工具来拆卸和安装支柱组件的弹簧。联系您的 Toro 授权代理商。
将支柱组件放入压缩工具，然后使用工具压缩弹簧。
压紧弹簧的同时，移除锁止环。

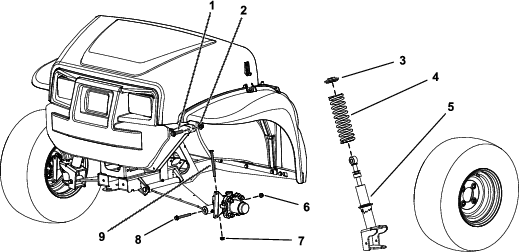

从支柱组件取下弹簧（Figure 1）。
将新弹簧安装到现有支柱组件（Figure 1）。
使用 Toro 弹簧压缩工具压缩弹簧。
压紧弹簧的同时，安装锁止环。
小心松开弹簧上的压力，让其放置到锁止环上。
从压缩工具中卸下支柱组件。
Note: 对机器的另一侧重复这一步骤。
Close section将支柱组件安装到机器上。
如Figure 1 所示，用上六角头螺栓（1/2 x 2-1/4 英寸）和锁紧螺母（1/2 英寸）将支柱组件的上部固定到机架上。
上紧六角头螺栓（1/2 x 2-1/4 英寸）扭矩至 91～113N∙m。
将六角头螺栓（3/8 x 4-3/4 英寸）和凸缘螺母（3/8 英寸）安装到轴上（Figure 1）。
上紧六角头螺栓（3/8 x 4-3/4 英寸）扭矩至 37～45N∙m。
如Figure 1 所示，用六角头螺栓（3/8 x 3-1/2 英寸）和凸缘螺母（3/8 英寸）将支柱组件的下部固定到控制臂上。
上紧六角头螺栓（3/8 x 3-1/2 英寸）扭矩至 37～45N∙m。
安装前轮。
Note: 对机器的另一侧重复这一步骤。
Close section此程序中需要的物件：
| 压缩弹簧 | 2 |
使用经批准的 Toro 弹簧压缩工具来拆卸和安装支柱组件的弹簧。联系您的 Toro 授权代理商。
Important: 对于 2015 年及更早的机器，应丢弃本套件中包含的弹簧，并从您的 Toro 授权经销商处订购 2 个弹簧（Toro 零件号 117-4847）。
将机器前部提离地面，并使用顶车架支撑。
如Figure 2 所示卸掉现有减震组件。
使用弹簧压缩器，卸下现有弹簧，然后安装本套件附带的弹簧。
安装减震组件，从最长位置向上旋转 3 格。
Note: 请参阅维修手册，了解有关更换弹簧和检查轮胎前端胎趾的更多说明。
上紧螺栓扭矩至 95～122Nm。
如果机器没有 ROPS 总成，请转至 安装底板安装架。
如Figure 3 所示，卸下将 ROPS 总成固定至机器机架的螺栓和螺母，然后卸下 ROPS 总成。
Note: 切勿将固定至机架上的安全带锚栓拆下。
此程序中需要的物件：
| 底板安装架 | 2 |
| 螺母（3/8英寸） | 6 |
| 螺栓（3/8 x 1英寸） | 4 |
| 螺栓（5/16 英寸） | 2 |
| 螺母 （5/16 英寸） | 2 |
| 螺栓 （3/8 x 7/8英寸） | 2 |
| 垫圈 | 2 |
如Figure 4 所示，将底板固定到机架上。
上紧 2 个螺栓（3/8 x 7/8 英寸）和 4 个螺栓（3/8 x 1 英寸）的扭矩至 37～45Nm。
上紧 2 个螺栓（5/16 英寸）扭矩至 1978～2543Ncm。
此程序中需要的物件：
| 驾驶室机架 | 1 |
| 螺栓（3/8 x 7/8 英寸） | 4 |
| 螺栓 （3/8 x 3/4 英寸） | 10 |
| 螺母（3/8 英寸） | 10 |
利用提升点将驾驶室机架提起，然后将其放在机器上（Figure 5）。
如Figure 6 所示，使用 10 个螺栓（3/8 x 3/4 英寸）、10 个螺母（3/8 英寸）和 4 个螺栓（3/8 x 7/8 英寸），将机架固定到机器上。
上紧螺栓扭矩至 37～45Nm。
此程序中需要的物件：
| 侧板面板 | 2 |
| 螺栓（1/4 英寸） | 4 |
| 侧板泡沫板 | 2 |
如Figure 7 所示，用 4 个螺栓（1/4 英寸）将安装板固定到驾驶室。
上紧螺栓扭矩至 10.17～12.43N∙m。
撕下安装板上双面胶带的纸基（Figure 7）。
将泡沫板安装到总成上（Figure 7）。
此程序中需要的物件：
| 安全带锚栓 | 2 |
| 螺栓（3/8 x 3/4 英寸） | 4 |
| 螺母（3/8 英寸） | 4 |
| 安全带插口 | 2 |
| 螺栓（7/16 英寸） | 4 |
| 螺母（7/16英寸） | 4 |
| 安全带支架 | 2 |
| 安全带 | 2 |
| 螺栓 （3/8 x 7/8英寸） | 2 |
如Figure 8 所示，用 2 个螺栓（3/8 英寸）将安全带支架安装到各个 ROPS 凸耳上。
上紧 4 个螺栓扭矩至 37～45Nm。
如Figure 8 所示，用螺栓（7/16 英寸）和螺母（7/16 英寸）将各个安全带总成的伸缩端安装到各个安全带锚栓支架。
Note: 如果机器已经配备 ROPS 总成，安全带锚栓也应该已经安装；请转至布置线束。
上紧 2 个螺栓（7/16 英寸）扭矩至 67～83Nm。
如Figure 9 所示，用 4 个螺栓（3/8 x 3/4 英寸）和 4 个螺母（3/8 英寸），分别将左、右安全带锚栓固定至前机架。
上紧 4 个螺栓（3/8 x 3/4 英寸）扭矩至 37～45Nm。
按照Figure 10 所示的尺寸，在座椅护罩顶部定位、标记并钻出 2 个孔。
Important: 钻孔时要小心谨慎；电器元件和控制电缆位于座椅护罩下方。
将各个安全带锁定组件插口端的安装侧插入座椅底座上新钻出的孔内（Figure 11）。
如Figure 11 所示，用螺栓（7/16 英寸）和螺母（7/16 英寸）将各个安全带总成的插口端安装到各个安全带锚栓上。
上紧螺栓扭矩至 67～83Nm。
此程序中需要的物件：
| 线束 | 1 |
| 线束夹 | 1 |
| 插头 | 1 |
| 保险丝（30A） | 1 |
| 地线盒（仅限 MDE 机器） | 1 |
| 跳线条（仅限 MDE 机器） | 1 |
| 螺栓（#10 x 3/4 英寸，仅限 MDE 机器） | 2 |
| 螺母（#10，仅限 MDE 机器） | 2 |
| 接地适配器线束（仅限 MDE 机器） | 1 |
| 电源适配器线束（仅限 MDE 机器） | 1 |
Note: 对于 Workman MDE 机器，必须安装 12V 插头适配器套件（单独出售）；请参阅套件安装说明。
按照以下两种方式布置线束：
对于 Workman MD/MDX/MDXD 机器： 将线束的环形端子连接到地线盒，并将保险丝盒接头插入提供的保险丝盒连接件（Figure 13）。
Note: 如果没有可用的保险丝盒连接件，需要为保险丝盒分组添加一个保险丝盒。请联系授权服务代理商了解更多信息。
对于 Workman MDE 机器，请完成以下操作：
Note: 机器上必须安装 12V 插头适配器套件（单独出售）。
连接电池和降低车斗；请参阅操作员手册。
