Finishingsett for GeoLink®-spredersystem

1. Parker maskinen p en jevn flate.

2. Sett p parkeringsbremsen.

3. Utvid venstre og hyre bomseksjon til horisontal stilling.

4. Rengjr sprederen. Se Rengjre sprederen i brukerhndboken for maskinen.

   Important: Du m tmme spredertanken helt fr du installerer finishingsettet for GeoLink-spredersystemet.

5. For maskiner med det valgfrie tankskyllesettet skal du utfre det flgende:

   1. Pump vannet fra skylletanken til spredertanken. Se Bruke skyllesettet i monteringsinstruksjonene for tankskyllesettet.

   2. Tm spredertanken for vann. Se Rengjre sprederen i brukerhndboken for maskinen.

   3. Sl av motoren og ta ut nkkelen.

Close section

1. Ta av batteridekselet og koble den negative (svart/jordet) kabelen fra batterpolen (Figure 1 og Figure 2).



   Figure 1

   1. Batterideksel
   2. Stropp
   3. Spenne


   Figure 2

   1. Positiv batterikabel
   2. Positiv batteripol
   3. Negativ batteripol
   4. Negative batterikabel

2. Koble den positive (rde) grunnkabelen fra batteripolen (Figure 2).

3. Vipp begge setene forover og fest dem ved flytte stttestengene inn i stoppehakene p slutten av slissene p midtkonsollbasen.

4. La motoren kjle seg helt ned.

Close section

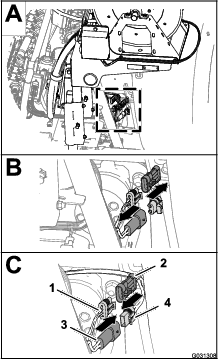

1. Bak p maskinen finner du ledningssatsen for det elektriske slangetrommelsettet p baksiden av spredertanken (Figure 3).



   Figure 3

   1. Kontakt med tre sokler (bakre, hovedledningssats)
   2. Kontakt med tre pinner (ledningssats – elektrisk slangetrommel)
   3. Pinne med to sokler (bakre hovedledningssats)
   4. Kontakt med to sokler (ledningssats – elektrisk slangetrommel)

2. Koble fra kontakten med to sokler i ledningssatsen for den elektriske slangetrommelen fra kontakten med to pinner p den bakre hovedledningssatsen (Figure 3).

3. Koble fra kontakten med tre sokler i ledningssatsen for den elektriske slangetrommelen fra kontakten med tre pinner p den bakre hovedledningssatsen (Figure 3).

Close section

1. Bak p skummarkrtanken, finn ledningssatsen ved kompressoren (Figure 4).



   Figure 4

   1. Kompressor
   2. Kontakt med fire pinner (ledningssats for kompressor)
   3. Kontakt med fire sokler (ledningssats for finishingsett)

2. Koble kompressorledningssatsens kontakt med fire pinner fra den bakre ledningssatsens kontakt med fire sokler (Figure 4).

Close section

1. Bak p maskinen, klem sammen siden av skyllepumpedekslet og lft dekslet opp til tappene p dekslet gr klar av sporene i salplaten, og fjern dekslet fra maskinen (Figure 5).



   Figure 5

2. Koble skyllepumpekontaktens ledningssats med seks pinner fra den bakre hovedledningssatsens kontakt med seks sokler (Figure 6).



   Figure 6

   1. Skyllepumpe
   2. Kontakt med seks sokler (bakre hovedledningssats)
   3. Kontakt med seks pinner (ledningssats for skyllepumpe)

Close section

1. Ved kompressorens koblingspanel for skummarkrsettet fester du et kabelfeste rundt de gjennomsiktige og bl rrene for hyre bomseksjon (Figure 8).



   Figure 8

   1. Kompresjonskobling – vann (hyre bomseksjon – bl slange)
   2. Kompresjonskobling – luft (hyre bomseksjon – gjennomsiktig slange)
   3. Kompresjonskobling – vann (venstre bomseksjon – bl slange)
   4. Kompresjonskobling – luft (venstre bomseksjon – gjennomsiktig slange)
   5. Kompresjonsmutter – luft (hyre bomseksjon – bl slange)
   6. Kabelfeste
   7. Kompresjonsmutter – vann (hyre bomseksjon – gjennomsiktig slange)
   8. Kompresjonsmutter (venstre bomseksjon – bl slange)
   9. Kompresjonsmutter (venstre bomseksjon – gjennomsiktig slange)

2. Lsne kompresjonsmutrene for de to gjennomsiktige og de to bl slangene for skumdysene p venstre og hyre bomseksjoner (Figure 8).

3. Fjern de fire rrene fra kompresjonskoblingene for bomseksjonene (Figure 8).

4. Ved den ytre bomseksjonen, bruk en tapebit til markere venstre vske- og luftrr for venstre bomseksjon, og hyre vske- og luftrr for hyre bomseksjon.

5. Flytt slangene for skumdysene p venstre og hyre bomseksjon bakover og gjennom R-klemmen nr omdreiningspunktet for bomseksjonen (Figure 9).



   Figure 9

   1. Slanger – skummarkrdyse (hyre bomseksjon)
   2. Slanger – skummarkrdyse (venstre bomseksjon)
   3. R-klemme

6. Hvis maskinen har settet for utvidelse av midtre bom installert, fester du den ledige enden av vske- og luftslangene lst til den ytre bomseksjonen og hopper over prosedyrene for Fjerne vske- og luftrr fra maskinen. og Montere den nye rrenheten.

Close section

Maskiner uten sett for utvidelse av midtre bom

1. Fjern kabelfestene som fester vske- og luftslangene til skummarkrsettet til den ytre bomseksjonen (Figure 10).



   Figure 10

   1. Vske- og luftrr (hyre bomseksjon vist)
   2. Kabelfester

2. Ved skummarkrdysen, lsne kompresjonsmutteren som fester det bl rret (vann) til den bl kompresjonskoblingen p skummarkrdysen (Figure 11).



   Figure 11

   1. Ytre bomseksjon
   2. Kompresjonskobling (bl)
   3. Skummarkrdyse
   4. Kompresjonsmutter (bl – bltt vannrr)
   5. Kompresjonsmutter (hvit – gjennomsiktig luftrr)
   6. Kompresjonskobling (hvit)

3. Lsne kompresjonsmutteren som fester det gjennomsiktige rret (luft) til den hvite kompresjonskoblingen p skummarkrdysen (Figure 11).

4. Fjern vske- og luftrr fra maskinen.

5. Fjern kompresjonsmutterne ved endene av rrene (Figure 11).

   Note: Ta vare p kompresjonsmutterne for montering i trinn 1 av Montere den nye rrenheten.

6. Innrett de gamle vske- og luftrrene (Figure 12) med den nye rrenheten (Toro-delenr. 114-9553)



   Figure 12

   1. Gamle vske- og luftrr
   2. 26cm
   3. Ny rrenhet (Toro-delenr. 114-9553)
   4. Tape og merke
   5. 77 til 102mm

7. Bruk et stykke tape til markere lengden p de gamle vske- og luftrrene p den nye rrenheten.

8. P den nye rrenheten, legg til 26cm lengde fra merket du laget i trinn 7, merk av p rrenheten, og kutt rrene ved det andre (lengste) merket (Figure 12).

9. Hvis de gamle vske- og luftrrene er merket med et kabelfeste, merk den nye rrenheten med et kabelfeste. Hvis ikke, g direkte til trinn 10.

   Note: Du har ikke lenger behov for de gamle vske- og luftrrene.

10. Fjern 77 til 102mm av hylsteret rundt hver ende av rrenheten (Figure 12).

11. Gjenta trinn 1 til og med 10 for vske- og luftrrene p motsatt side av maskinen.

Close section

Maskiner uten sett for utvidelse av midtre bom

1. Fr den bl kompresjonsmutteren over endene av det bl rret og den hvite kompresjonsmutteren over det gjennomsiktige rret (Figure 13).



   Figure 13

   1. Ytre bomseksjon
   2. Kompresjonskobling (bl)
   3. Skummarkrdyse
   4. Kompresjonsmutter (bl – bltt vannrr)
   5. Kompresjonsmutter (hvit – gjennomsiktig luftrr)
   6. Kompresjonskobling (hvit)

2. Innrett enden av det gjennomsiktige rret med den hvite kompresjonsmutteren med den hvite koblingen p skummarkrdysen, og stram til kompresjonsmutteren for hnd (Figure 13).

3. Innrett enden av det bl rret med den bl kompresjonsmutteren med den bl koblingen p skummarkrdysen, og stram til kompresjonsmutteren for hnd (Figure 13).

4. Fr rrenheten langs den ytre bomseksjonens vre stttestolpes bakside, som vist i Figure 14.

   Important: Hvis rrenheten monteres p feil side av den vre stttestolpen, vil rrene komme i klem mellom understellet og den ytre sprederseksjonen nr bommene er i transportposisjon.



   Figure 14

   1. Rrenhet (hyre bomseksjon)
   2. Kabelfester

5. Fest rrenheten til hullet i dysesttten med et kabelfeste, som vist i Figure 15.



   Figure 15

   1. Rrenhet
   2. Dysesttte
   3. Kabelfeste

6. Fest rrenheten til den ytre sprederseksjonen med kabelfester som vist i Figure 14.

7. Fest den ledige enden av rrenheten lst til den ytre sprederseksjonen.

8. Gjenta trinn 1 til og med 6 for rrenheten p motsatt side av maskinen.

Close section

Valgfritt Ultrasonisk bomsett

1. Koble fra kontakten med to pinner til ledningssatsen for den soniske bommen, fra kontakten med to pinner p aktiveringssolenoiden for hyre sylinder p lftesylindermanifolden (Figure 16).



   Figure 16

   1. Lftesylindermanifold
   2. Kontakt med to pinner (lftesylindermanifold – aktivere venstre sylinder)
   3. Kontakt med to pinner (lftesylindermanifold – aktivere hyre sylinder)
   4. Kontakt med to sokler (ledningssats for sonisk bom – aktivere venstre sylinder)
   5. Kontakt med to sokler (ledningssats for sonisk bom – aktivere hyre sylinder)

2. Koble fra kontakten med to pinner til ledningssatsen for den soniske bommen, fra kontakten med to pinner p aktiveringssolenoiden for venstre sylinder p lftesylindermanifolden (Figure 16).

3. Koble fra kontaktene med to sokler p ledningssatsen for finishingsettet for den soniske bommen (Figure 17), fra kontakten med to pinner p solenoidene for lftesylindermanifolden som flger:

   Note: Ikke fjern ledningssatsen for den soniske bommen fra maskinen.

   • Venstre bomseksjon opp

   • Hyre bomseksjon opp

   • Venstre bomseksjon ned

   • Hyre bomseksjon ned



   Figure 17

   1. Kontakt med to pinner (lftesylindermanifold – venstre bomseksjon ned)
   2. Kontakt med to pinner (lftesylindermanifold – venstre bomseksjon opp)
   3. Kontakt med to pinner (lftesylindermanifold – hyre bomseksjon opp)
   4. Kontakt med to pinner (lftesylindermanifold – hyre bomseksjon ned)
   5. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – hyre bomseksjon ned)
   6. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – venstre bomseksjon ned)
   7. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – venstre bomseksjon opp)
   8. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – hyre bomseksjon opp)
   9. Baksiden av maskinen

Close section

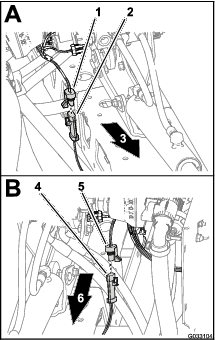

1. Koble kontakten med tre sokler p det soniske bomledningssettet fra kontakten med tre pinner p kabelen for hyre ultrasoniske sensor (Figure 18)



   Figure 18

   1. Kontakt med tre sokler (ledningssats for sonisk bom – hyre sensor)
   2. Kontakt med tre pinner (kabel – hyre ultrasonisk sensor)
   3. Maskinens hyre side
   4. Kontakt med tre pinner (kabel – venstre ultrasonisk sensor)
   5. Kontakt med tre sokler (ledningssats for sonisk bom – venstre sensor)
   6. Maskinens venstre side

2. Koble kontakten med tre sokler p det soniske bomledningssettet fra kontakten med tre pinner p kabelen for venstre ultrasoniske sensor (Figure 18)

3. Bunt sammen kablene for de ultrasoniske sensorene til venstre og hyre bomseksjon.

   Note: Ikke fjern ledningssatsen for den soniske bommen fra maskinen.

Close section

Maskiner uten valgfritt slangetrommelsett

Note: Hvis maskinen er utstyrt med et valgfritt sprytepistolsett, se.Koble fra det trykkflsomme rret og forsyningsslangen

1. Trykk inn hylsen for rrkoblingen i endedekslet for den hyre bomseksjonsventilen (Figure 25).



   Figure 25

   1. Rrkobling (endedeksel p hyre bomseksjonsventil)
   2. Trykkflsomt rr

2. Dra det trykkflsomme rret for dashbordmleren ut av rrkoblingen (Figure 25).

Close section

Valgfritt sprytepistolsett eller valgfritt bevegelig slangetrommelsett

1. Trykk inn hylsen for rrkoblingen i 90°-vinkelkoblingen for den hyre bomseksjonsventilen (Figure 26 eller Figure 27).



   Figure 26

   Sprytepistolsett (valgfritt)

   1. 90°-vinkelrr (hyre bomseksjonsventil)
   2. Trykkflsomt rr (trykkmler, dashbordpanel)
   3. Avstengningsventil (sprytepistol)
   4. Forsyningsslange (sprytepistol)


   Figure 27

   Bevegelig slangetrommelsett (valgfritt)

   1. 90°-vinkelrr (hyre bomseksjonsventil)
   2. Trykkflsomt rr (trykkmler, slangespole)
   3. Trykkflsomt rr (trykkmler, dashbordpanel)
   4. Avstengingsventil (bevegelig slangetrommel)
   5. Forsyningsslange (bevegelig slangetrommel)

2. Dra det trykkflsomme rret for dashbordmleren ut av rrkoblingen (Figure 26 eller Figure 27).

   Note: Ikke fjern 90°-vinkelrret for avstengningsventilen for slangetrommelens forsyningsslange fra flensen p hyre bomseksjonsventil.

Close section

Note: Bruk en maskinvinsj nr du kobler fra fremre og bakre ledningssats.

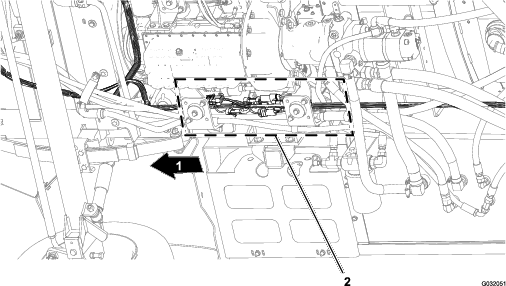

1. Fra undersiden av maskinen langs hyre rammerr, finn de elektriske koblingene for maskinens fremre og bakre ledningssats (Figure 28).

2. Koble fra de seks parene kontakter mellom fremre og bakre ledningssats, som vist i figur Figure 29 til og med Figure 34.



   Figure 29

   1. Kontakt med ti sokler – spreder/ledningssats-sammenkobling (fremre ledningssats)
   2. Kontakt med ti pinner – spreder/ledningssats-sammenkobling (bakre ledningssats)
   3. Foran p maskinen


   Figure 30

   1. Kontakt med tre sokler – strmningsmler (fremre ledningssats)
   2. Kontakt med tre pinner – strmningsmler (bakre ledningssats)
   3. Foran p maskinen


   Figure 31

   1. Kontakt med tte sokler – spreder/ledningssats-sammenkobling (fremre ledningssats)
   2. Kontakt med tte pinner – spreder/ledningssats-sammenkobling (bakre ledningssats)
   3. Foran p maskinen


   Figure 32

   1. Kontakt med to sokler – skyllepumpe (fremre ledningssats)
   2. Kontakt med to pinner – skyllepumpe (bakre ledningssats)
   3. Foran p maskinen


   Figure 33

   1. Kontakt med to pinner – slangetrommel (fremre ledningssats)
   2. Kontakt med to sokler – slangetrommel (bakre ledningssats)
   3. Foran p maskinen


   Figure 34

   1. Kontakt med ti pinner – spreder/ledningssats-sammenkobling (fremre ledningssats)
   2. Kontakt med ti sokler – spreder/ledningssats-sammenkobling (bakre ledningssats)
   3. Foran p maskinen

3. Fjern de tre skrueankrene som fester den bakre ledningssatsen til hullene i maskinens hyre rammerr (Figure 35).



   Figure 35

   1. Bakre ledningssats
   2. Hyre rammerr
   3. Foran p maskinen
   4. Skrueankre

Close section

1. Bak p maskinen – mellom hyre rammerr og hyre fender – koble kontakten med tre pinner i ledningssatsen for hastighetssensoren ved hyre hydrauliske trekkmotor fra kontakten med tre sokler i den bakre hovedledningssatsen (Figure 36).



   Figure 36

   1. Kontakt med tre sokler (bakre hovedledningssats)
   2. Kontakt med tre pinner (hydraulikkmotorens ledningssats)
   3. Foran p maskinen

2. Bak p manifoldfestet, koble kontakten med tre sokler fra risteventilen og kontaktene med tre sokler fra de tre bomseksjonsventilene (Figure 37).



   Figure 37

   1. Manifoldfeste
   2. Kontakt med tre sokler (bomseksjonsventilenes ledningssats)
   3. Kontakt med tre sokler (risteventilens ledningssats)
   4. Kontakter med tre pinner (maskinens ledningssats – bakre)
   5. Kontakt med tre pinner (maskinens ledningssats – bakre)

3. Fjern skrueankrene som fester den bakre ledningssatsen til hullene i den fremre siden og nedre platen til manifoldfestet (Figure 38).



   Figure 38

   1. Manifoldfeste (nedre plate)
   2. Manifoldfeste (fremre side)
   3. Skrueanker
   4. Bakre ledningssats

4. Bak p maskinen, koble fra de flgende kontaktene med to sokler (Figure 39) for lftesylindermanifolden p flgende mte:

   Note: For maskiner til det ultrasoniske bomsettet, se Koble fra ledningssatsen p lftesylindermanifolden.

   • Hyre opp-solenoid

   • Venstre opp-solenoid

   • Aktiverende solenoid

   • Hyre ned-solenoid

   • Venstre ned-solenoid



   Figure 39

   1. Hyre opp (solenoid og hovedledningssatskontakt)
   2. Venstre opp (solenoid og hovedledningssatskontakt)
   3. Foran p maskinen
   4. Aktiverende (solenoid og hovedledningssatskontakt)
   5. Hyre ned (solenoid og hovedledningssatskontakt)
   6. Venstre ned (solenoid og hovedledningssatskontakt)

5. Bak p maskinen, p innsiden av sprederpumpen, koble kontakten med to sokler i den bakre hovedledningssatsen fra kontakten med to pinner i pumpereleet (Figure 40).



   Figure 40

   1. Kontakt med to pinner (pumperel)
   2. Kontakt med to sokler (bakre hovedledningssats)
   3. Foran p maskinen

6. Fjern skrueankrene som fester den bakre ledningssatsen (Figure 41) til hullene i det bakre kryssrret (bakenfor de hydrauliske trekkmotorene).



   Figure 41

   1. Sprederpumpe
   2. Bakre tverrhylse
   3. Bakre ledningssats
   4. Skrueanker

7. Fjern det trykkflsomme rret for dashbordmleren fra den bakre ledningssatsen fra maskinen (Figure 42).



   Figure 42

   1. Trykkflsomt rr (dashbordmler)
   2. Bakre ledningssats

8. Fjern den bakre ledningssatsen fra maskinen.

   Note: Du har ikke lenger behov for den bakre hovedledningssatsen som du fjernet fra maskinen.

Close section

1. Fjern de fire flenshodeboltene (1/4 x 3/4 tomme) og fire flenslsemutterne (1/4 tomme) som fester de tre bomseksjonsventilen til manifoldfestet (Figure 44).



   Figure 44

   1. Flenshodebolter (1/4x 3/4tomme)
   2. Ventilhus (seksjonsventil)
   3. Manifoldfeste

2. Fjern de to flensklemmene som fester den rette koblingen til adapterkoblingen ved risteventilen og venstre bomseksjonsventil (Figure 45).



   Figure 45

   1. Adapterkobling (plassert bak p risteventilen)
   2. Adapterkobling (bak p venstre bomseksjonsventil)
   3. Rett kobling
   4. Pakning
   5. Flensklemme

3. Fjern den rette koblingen og to pakninger fra maskinen (Figure 45).

   Note: Ta vare p klemmer og pakninger for montering i trinn 2 av Montere gjennomstrmningsmleren og trykkomformeren og trinn 1 og 2 av Montere gjennomstrmningsmleren og trykkomformeren p maskinen.

4. Fjern flensklemmen (76 mm) som fester reduksjonsadapteren og pakningen (2 1/4 tomme) til flensen p venstre bomseksjonsventil, og fjern adapteren, klemmen og pakningen fra maskinen (Figure 46).

   Note: Ta vare p reduksjonsadapteren, flensklemmen og pakningen for montering i trinn 4 og 3 av Montere gjennomstrmningsmleren og trykkomformeren.



   Figure 46

   1. Flens (venstre bomseksjonsventil)
   2. Reduksjonsadapter
   3. Flensklemme (76mm)
   4. Pakning

Close section

1. Ved den ytre bomseksjonen fjerner du slangeklemmen som fester forsyningsslangen for bomseksjonen til T-stykket med mothaker (Figure 47).



   Figure 47

   1. T-stykke med mothaker
   2. Forsyningsslange (ytre bomseksjon)
   3. Ytre bomseksjon
   4. Slangeklemme
   5. R-klemme

2. Fjern slangen fra T-koblingen (Figure 47).

3. Fjern den ledige enden av slangen fra R-klemmen (Figure 47).

4. Gjenta trinn 1 til 3 for forsyningsslangen ved den andre ytre bomseksjonen.

5. Under den midtre bomseksjonen fjerner du slangeklemmen som fester forsyningsslangen for bomseksjonen til T-stykket med mothaker (Figure 48).



   Figure 48

   1. Midtre bomseksjonsventil
   2. Midtre bomseksjon
   3. Maskinens venstre side
   4. Slange (midtre bomseksjon)
   5. Slangeklemme
   6. T-stykke med mothaker

6. Fjern holderne som fester de rette koblingene med mothaker til venstre, midtre og hyre bomseksjonsventiler (Figure 49).

   Note: Behold holderne for montering i Montere slangene til dyseventil7 til10.



   Figure 49

   1. Bomseksjonsventil
   2. Holder
   3. Rett kobling med mothaker

7. Fjern slangene for venstre, midtre og hyre bomseksjonsventiler fra maskinen (Figure 49).

   Note: Du trenger ikke lenger slangene for venstre, midtre og hyre bomseksjonsventil.

Close section

1. Ved den nedre enden av den vre omlpsslangen fjerner du flenshodebolten (5/16 x 3/4 tomme), skiven (5/16 tomme) og R-klemmen som fester vre omlpsslange til bakre salplate p maskinen (Figure 50 og Figure 51).



   Figure 50

   1. Avstengingsventil
   2. vre omlpsslange


   Figure 51

   1. Slangeklemme
   2. R-klemme
   3. Skive (5/16tomme)
   4. Flenshodebolt (5/16x 3/4tomme)
   5. Bakre salplate (chassisramme)
   6. Nedre omlpsslange
   7. 90° kobling med mothaker
   8. vre omlpsslange

2. Fjern de to slangeklemmene som fester den vre omlpsslangen og den nedre omlpsslangen til 90°-koblingen med mothaker (Figure 51).

3. Fjern 90° -koblingen med mothaker fra slangene (Figure 51).

   Note: Ta vare p 90°-koblingen med mothaker og to klemmer for montering i trinn 8 og 9.

4. Fjern slangeklemmene som fester tappeventilslangen og den bakre tanktmmingsslangen til T-koblingen med mothaker (Figure 52).



   Figure 52

   1. Nedre omlpsslange
   2. Slangeklemme
   3. Tappeventil
   4. Tappeventilslange
   5. T-stykke med mothaker
   6. Bakre tanktmmingsslange

5. Fjern T-koblingen fra tappeventilslangen og den bakre tanktmmingsslangen (Figure 51).

6. Fjern holderen som fester avstengningsventilen til koblingen p utsiden av omlpsventilen for hyre bomseksjonsventil, og lsne ventilene (Figure 53).



   Figure 53

   1. Holder
   2. Kobling (omlpsventil)
   3. Avstengingsventil

7. Fjern vre og nedre omlpsslanger fra maskinen (Figure 54).

   Note: Du har ikke lenger behov for avstengningsventilen, T-stykket, den vre omlpsslangen og den nedre omlpsslangen.



   Figure 54

   1. vre omlpsslange
   2. Nedre omlpsslange

8. Fr 90° -koblingen med mothaker som du fjernet i trinn 3, inn i tappeventilslangen og den bakre tanktmmingslangen (Figure 55).



   Figure 55

   1. Slangeklemme
   2. Tappeventilslange
   3. Tappeventil
   4. 90°-nippel med mothaker
   5. Bakre tanktmmingsslange

9. Fest 90° -koblingen med mothaker og tmmeslangene med to slangeklemmer som du fjernet i trinn 2 (Figure 55).

Close section

1. Fjern holderen som fester aktuatoren til manifoldventilen for seksjonsventilenheten (Figure 56).

   Note: Trykk sammen de to pinnene p holderen mens du dytter den ned.

   Note: Ta vare p aktuatoren og holderen for montering i trinn 6 og 7 i Erstatte omlpsventilene fra seksjonsventilene med hetter.



   Figure 56

   1. Aktuator (seksjonsventil)
   2. Holder
   3. Stammeport (ventilmanifold)

2. Fjern aktuatoren fra manifoldventilen (Figure 56).

3. Gjenta trinn 1 og 2 for de to andre ventilaktuatorene.

Close section

1. Fjern de tre holderne som fester de tre omlpsventilene til de tre manifoldventilene (Figure 57).



   Figure 57

   1. Omlpsventiler
   2. Holdere
   3. Hurtigkoblinger (manifoldventiler)

2. Lft de tre omlpsventilene fra de tre hurtigkoblingene for manifoldventilene (Figure 57).

   Note: Du har ikke lenger behov for omlpsventilene.

3. Smr vre og nedre O-ring p hurtigkoblingen p manifoldventilen med fett som flger med hurtigkoblingshetten (Figure 58).



   Figure 58

   1. Hurtigkobling (manifoldventil)
   2. Hette (hurtigkobling)
   3. Holder
   4. O-ringer

4. Monter de tre hettene for hurtigkoblingene p de tre hurtigkoblingene for manifoldventilene (Figure 58).

5. Fest de tre hettene til de tre hurtigkoblingene med de tre holderne (Figure 58).

6. Innrett koblingen til seksjonsventilaktuatoren som du fjernet i trinn 2 av Fjerne ventilaktuatoren, med stammeporten til manifoldventilen (Figure 59).



   Figure 59

   1. Holder
   2. Kobling (seksjonsventilaktuator)
   3. Stammeport (manifoldventil)

7. Fest seksjonsventilaktuatoren til manifolden med en holder (Figure 59) som du fjernet i trinn 1 i Fjerne ventilaktuatoren.

Close section

Note: Du legger til bomseksjonsventilene til ventilene for ti-ventilsystemet i Montere sprederventil 8, 9 og 10 p ventilfestet.

1. Fjern de to flenshodeboltene (1/4x 3/4tomme) og to lsemutterne (1/4tomme) som fester hyre bomseksjonsventil til manifoldfestet (Figure 60).



   Figure 60

   1. Flenshodebolt (5/16x 3/4tomme)
   2. Bomseksjonsventil
   3. Manifoldfeste
   4. Lsemutter (1/4tomme)

2. Fjern de to flenshodeboltene (1/4x 3/4tomme) og to lsemutterne (1/4tomme) som fester venstre bomseksjonsventil til manifoldfestet (Figure 60).

3. Fjern bomseksjonsventilene fra manifoldfestet og ta vare p ventilene (Figure 60).

   Note: Ta vare p bomseksjonsventilene, flenshodeboltene og lsemutterne for montering i trinn 1 av Montere sprederventil 8, 9 og 10 p ventilfestet.

4. Fjern de tre bomventilmerkene og de tre omlpsjusteringsmerkene (Figure 61).



   Figure 61

   1. Omlpsjusteringsmerke
   2. Bomventilmerker
   3. Bomseksjonsventil

Close section

Lfteutstyrets kapasitet: 91kg

Note: Bortsett fra der det angis, skal du ta vare p delene som du fjerner. Du bruker disse til montere utvidelsen for den midtre bommen.

1. Bruk lfteutstyr med den angitte kapasiteten til sttte opp den ytre bomseksjonen.

2. Bak p maskinen, fjern hydraulikkslangene fra mellom bomlftemanifolden og hydraulikksylinderen (Figure 62).

   Note: Beskytt bomlftemanifolden og hydraulikksylinderen mot stv og rusk ved plugge igjen utvidelses- og tilbaketrekkingsportene.

   Note: Avhend hydraulikkslangene.



   Figure 62

   1. Venstre utvidelsesslange (portC3 – bomlftmanifold)
   2. Bomlftmanifold
   3. Hyre utvidelsesslange (portC1 – bomlftmanifold)
   4. Hydraulisk trykkslange (portP – bomlftemanifold)
   5. Venstre tilbaketrekkingsslange (portC4 – bomlftmanifold)
   6. Hydraulisk returslange (portT – bomlftemanifold)
   7. Hyre tilbaketrekkingsslange (portC2 – bomlftmanifold)

3. Fjern hrnlssplinten og splittpinnen som fester stangenden p lftesylinderen til svingbraketten (Figure 63).

   Note: Ta vare p splittpinnen og hrnlssplinten for montering i Montere de ytre bomseksjonene p maskinen.



   Figure 63

   1. Hrnlssplint
   2. Stagforbindelsesdel (lftesylinder)
   3. Splittpinne
   4. Svingbrakett

4. Fjern flenslsemutteren (5/16tomme) og flenshodebolten (5/16x 3/4tomme) som fester svingbraketten til sylinderfestet (Figure 64).



   Figure 64

   1. Flenslsemutter (5/16tomme)
   2. Svingbolt
   3. Flenshodebolt (5/16x 3/4tomme)
   4. Lftesylinder
   5. Sylinderfeste

5. Fjern svingbolten og lftesylinderen fra maskinen (Figure 64).

6. Gjenta trinn 3 og 4 for lftesylinderen p den andre siden av maskinen.

Close section

Lfteutstyrets kapasitet: 91kg

Note: Hvis maskinen er utstyrt med settet for valgfri tildekket bom, ikke fjern dekslene p de ytre sprederseksjonene.

Note: Bortsett fra der det angis, skal du ta vare p delene som du fjerner. Du bruker disse til montere utvidelsen for den midtre bommen.

1. Fjern flenshodebolten (5/16x 1tomme) og flenslsemutteren (5/16tomme) som fester svingbolten til svingbraketten (Figure 65).



   Figure 65

   1. Svingkobling (ytre bomseksjon)
   2. Nylonflensbssing
   3. Flensskrue (5/16x 1tomme)
   4. Svingbolt
   5. Svingbrakett (midtre bomseksjon)
   6. Flenslsemutter (5/16tomme)

2. Fjern svingbolten fra den midtre bomseksjonens svingbrakett og svingkoblingen for den ytre sprederseksjonen (Figure 65).

   Note: Ta vare p flensbolten, flensmutteren og svingbolten for montering i Montere de ytre bomseksjonene p maskinen.

3. Skill den ytre bomseksjonen fra den midtre bomseksjonen og fjern den ytre seksjonen fra maskinen (Figure 65).

4. Fjern de to nylonflensbssingene fra svingkoblingen p den ytre bomseksjonen (Figure 65).

   Note: Avhend bssingene.

5. Gjenta trinn 1 til 4 i Fjerne lftesylinderen for den ytre bomseksjonen p den andre siden av maskinen.

6. Gjenta trinn 1 til 4 i denne delen for den ytre bomseksjonen p den andre siden av maskinen.

Close section

1. Ved portP p bomlftemanifolden, marker hydraulikktrykkslangen med et kabelfeste (Figure 66).



   Figure 66

   1. Hydraulikkreturslange
   2. Rett kobling (portT)
   3. Bomlftmanifold
   4. Rett kobling (portP)
   5. Hydraulikktrykkslange
   6. Kabelfeste

2. Koble hydraulikktrykk- og returslangene fra bomlftemanifolden (Figure 66).

   Important: Hev de ledige endene av den hydrauliske returslangen og hydraulikktrykkslangen for unng tappe hydraulikktanken.

3. Fjern de to flenslsemutterne (5/16tomme) og to flenshodeboltene (5/16x 1tomme) som fester stttebraketten for bomlftemanifolden til sylinderfestet, og fjern manifolden og braketten fra maskinen (Figure 67).

   Note: Ta vare p stttebraketten og lftemanifolden, boltene og mutterne for montering i trinn 1 og 2 av Montere bomlftmanifolden.



   Figure 67

   1. Bomlftmanifold
   2. Flenshodebolt (5/16x1tomme)
   3. Flenslsemutter (5/16tomme)
   4. Stttebrakett (bomlftmanifold)
   5. Sylinderfeste

Close section

Lfteutstyrskapasitet: 41 kg

1. Hvis maskinen din er utstyrt med det valgfrie tildekket bomsettet, fjerner du dekselet fra de midtre bomseksjonene.

2. Sttt den midtre bomseksjonen med lfteutstyr med den angitte kapasiteten.

3. Bruk en bit tape til markere hullene hvor de fire flenshodeboltene (1/2x 11/4tomme) og fire flenslsemutterne (1/2tomme) fester stttebrakettene for den midtre bomseksjonen til maskinens monteringskanaler (Figure 68).



   Figure 68

   1. Stttebraketter (midtre bomseksjon)
   2. Monteringskanaler (maskin)
   3. Flenshodebolt (1/2 x 1-1/4tomme) og flenslsemutter (1/2 tomme)
   4. Tapemerke

4. Fjern de fire flenshodeboltene (1/2x 11/4tomme) og fire flenslsemutterne (1/2tomme) som fester stttebrakettene for den midtre bomseksjonen til monteringskanalen p maskinrammen, og fjern den midtre bomseksjonen fra maskinen (Figure 69).

   Note: Ta vare p boltene og lsemutterne for montering av den nye midtre bomseksjonen.



   Figure 69

   1. Monteringskanaler (sprederramme)
   2. Flenshodebolt (1/4 x 1-1/2 tomme)
   3. Stttebraketter (midtre bomseksjon)
   4. Flenslsemutter (1/2tomme)

Close section

1. Ved midtre sprederseksjon fjerner du flenslsemutteren som fester sprederdysen til dysefestet (Figure 70 og Figure 71).

   Note: Ta vare p lsemutteren for montering i trinn 6 av Montere sprederdysene og slangene p den midtre bomseksjonen.



   Figure 70

   1. Flenslsemutter (5/16tomme)
   2. Slangeskaft med mothake p n side (19 mm)
   3. Sprederdyse
   4. Slange (3/4tommes indre diameter)
   5. Slangeskaft med mothake p begge sider (19 mm)
   6. Slangeklemme


   Figure 71

   1. Flenslsemutter (5/16tomme)
   2. Dysefeste
   3. Sekskantbolt (5/16x3/4tomme – sprederdyse)

2. Fjern skruen i rustfritt stl (nr. 12x 1-1/4 tomme) som fester den vre klemmehalvdelen og slangeskaftet med mothake p n eller begge sider (19 mm) til kroppen p hver sprederdyse, og lsne slangeskaftet med mothake og slangen fra dysen (Figure 72).

   Note: Sekskantbolten (5/16x3/4tomme – rustfritt stl) skiller seg fra den vre klemmehalvdelen nr du pner klemmen. Ta vare p bolten for montering.



   Figure 72

   1. vre klemmehalvdel
   2. Overfringsrr
   3. Sekskantbolt (5/16x 3/4tomme – rustfritt stl)
   4. Slangeskaft med mothake p begge sider (3/4tomme)
   5. Sal (sprederdyseenhet)
   6. Skrue i rustfritt stl (nr.12x 1-1/4tomme)
   7. Slangeskaft med mothake p n side (19 mm)

3. Fjern dysen fra den midtre bomseksjonen (Figure 70 og Figure 71).

4. Gjenta trinn 1 og 2 for de to andre sprederdysene.

   Note: Ta vare p sprederdysene, skruene i rustfritt stl og sekskantboltene for montering i trinn 6 og 7 i Montere sprederdysene og slangene for den midtre bomseksjonen.

5. Fjern slangene (3/4tommes indre diameter), slangeskaftene, klemmene og T-stykket med mothake fra den midtre bomseksjonen (Figure 70).

   Note: Du trenger ikke lenger slangen, slangeskaft, klemmer og T-kobling.

Close section

Lfteutstyrskapasitet: 41 kg

1. Sttt den midtre bomseksjonen med lfteutstyr med den angitte kapasiteten.

2. Fjern de to flenshodeboltene (3/8x 1tomme) og to flenslsemutterne (3/8tomme) som fester stttebraketten til den midtre bomseksjonen, og fjern braketten (Figure 73).



   Figure 73

   1. Flenshodebolt (3/8x 1tomme)
   2. Midtre bomseksjon
   3. Hyre stttebrakett (midtre bomseksjon)
   4. Flenslsemutter (3/8tomme)
   5. Venstre stttebrakett (midtre bomseksjon)

3. Fjern de to flenshodeboltene (3/8x 1tomme) og to flenslsemutterne (3/8tomme) som fester den andre stttebraketten til den midtre bomseksjonen, og fjern braketten (Figure 73).

   Note: Ta vare p stttebrakettene, boltene og lsemutterne for montering i trinn 3 og 4 av Montere stttebrakettene til den midtre bomseksjonen.

Close section

1. Fjern de to flenshodeboltene (3/8 x 1 tomme) og de to lsemutterne (3/8 tomme) som fester de vertikale flensene p venstre og hyre sttteramme (Figure 74).



   Figure 74

   1. Venstre sttteramme
   2. Flenshodebolt (3/8x1tomme)
   3. Hyre sttteramme
   4. Lsemuttere (3/8tomme)

2. Fjern de to lseboltene (1/2 x 1-1/4 tomme) og to lsemutterne (1/2 tomme) som fester det smale sylinderfestet, venstre og hyre sttterammer og den smale festeplaten (Figure 75).



   Figure 75

   1. Lsebolt, (1/2x 1-1/4tomme)
   2. Sylinderfeste (smalt)
   3. Venstre sttteramme
   4. Lsemutrer (1/2 tomme)
   5. Festeplate (smal)
   6. Hyre sttteramme

   Note: Ta vare p flenshodeboltene, lseboltene og lsemutterne for montering i trinn 2 og 7 av Montere den midtre bomutvidelsen. Du har ikke lenger behov for det smale sylinderfestet og den smale festeplaten.

3. Lsne venstre og hyre sttterammer.

Close section

1. Innrett hullene i vertikale flenser p midtre bomutvidelse med hullene i sttterammen (Figure 76).



   Figure 76

   1. Flenslsemuttere (3/8tomme)
   2. Vertikal flens (sttteramme)
   3. Vertikal flens (midtre bomutvidelse)
   4. Flenshodeskruer (3/8x 1tomme)

2. Monter den midtre bomutvidelsen lst til sttterammen (Figure 76) med de to flenshodeboltene (3/8x 1tomme) og de to flenslsemutterne (3/8tomme) som du fjernet i trinn 1 av Demontere sttteavstiverne for den midtre sprederseksjonen.

3. Innrett hullene i vertikale flenser p midtre bomutvidelse med hullene i den andre sttterammen (Figure 76).

4. Monter den midtre bomutvidelsen lst til sttterammen (Figure 76) med de to flenshodeboltene (3/8x 1tomme) og de to flenslsemutterne (3/8tomme) fra finishingsettet til GeoLink-spredersystemet (Figure 76).

5. Innrett hullene i sylinderfestet med hullene p midtlinjen av sttterammen og den midtre bomutvidelsen (Figure 77).



   Figure 77

   1. Venstre sttteramme
   2. Midtre bomutvidelse
   3. Sylinderfeste (bredt)
   4. Hyre sttteramme
   5. Lsebolt, (1/2x 1-1/4tomme)
   6. Festeplate (bred)
   7. Flenslsemutter (1/2tomme)

6. Fr festeplaten inn i sttterammen og midtre bomutvidelse og innrett hullet i festeplaten med hullene i midtlinjen p sttterammen og bomutvidelsen (Figure 77).

7. Monter sylinderfestet, sttterammer, midtre bomutvidelse og festeplaten med de to lseboltene (1/2 x 1-1/4 tomme) og de to flenslsemutterne (1/2 tomme) som du fjernet i trinn 2 av Demontere sttteavstiverne for den midtre sprederseksjonen, og de fire lseboltene (1/2 x 1-1/4 tomme) og fire flenslsemutterne (1/2 tomme) fra finishingsettet til GeoLink-spredersystemet (Figure 77).

8. Stram flenslsemutterne (3/8 tomme) til 37 til 45 Nm.

9. Stram flenslsemutterne (1/2 tomme) til 91 til 113 Nm.

Close section

Lfteutstyrskapasitet: 55 kg

1. Sttt den midtre bomseksjonen med lfteutstyr med den angitte kapasiteten.

2. Innrett hullene i hyre stttebrakett med hullene i hyre sttteramme, som vist i Figure 78.



   Figure 78

   1. Flenshodebolt (3/8x1tomme)
   2. Hyre sttteramme (midtre bomseksjon)
   3. Venstre sttteramme (midtre bomseksjon)
   4. Flenslsemutter (3/8tomme)
   5. Hyre stttebrakett (midtre bomseksjon)
   6. Venstre stttebrakett (midtre bomseksjon)

3. Monter hyre stttebrakett til hyre sttteramme (Figure 78) med de to flenshodeboltene (3/8 x 1 tomme) og to flenslsemutterne (3/8 tomme) som du fjernet i trinn 2 og 3 av Fjerning av stttebrakettene fra den midtre bomseksjonen.

4. Gjenta trinn 2 og 3 for venstre stttebrakett ved venstre sttteramme (Figure 78).

5. Stram flenshodeboltene og flensmutrene til 37 til 45Nm.

Close section

1. Bruk lfteutstyret og hev den nye midtre bomseksjonen til en behagelig arbeidshyde.

2. Bruk sprederdyse 2 fra finishingsettet for GeoLink-spredersystemet og fjern skruen i rustfritt stl som fester den vre klemmehalvdelen til salen (Figure 79).



   Figure 79

   1. Sekskantbolt (5/16x 3/4tomme – rustfritt stl)
   2. Overfringsrr
   3. vre klemmehalvdel
   4. Slangeskaft med mothake p n side (1/2tomme)
   5. Skrue i rustfritt stl (nr.12x 1-1/4tomme)
   6. Sprederdyseenhet
   7. Mot bomseksjonen

3. Finn hullet i siden av slangeskaftet med mothake p n side i enden av slangen p 25cm i slangeenheten (sprederventil5 eller 6) for den midtre bomseksjonen (Figure 79 og Figure 80).



   Figure 80

   1. Slange 13x 250mm (sprederventil5 eller6)
   2. Sprederdyse
   3. Slangeskaft med mothake p n side, 1/2tomme
   4. Slange og kobling med mothaker 13x 810mm (sprederventil5 eller6)

4. Innrett overfringsrret i salen p en sprederdyse (Figure 79) med hullet p siden av slangeskaftet med mothake p n side (1/2tomme).

5. Lukk den vre klemmehalvdelen rundt slangeskaftet med mothake og fest klemmehalvdelen og sprederdyseenheten (Figure 79) med skruen i rustfritt stl (nr.12x 1-1/4tomme). Trekk til skruen i rustfritt stl til 14–18Nm.

   Important: Ikke stram skruen i rustfritt stl mer enn momentspesifikasjonen i trinn 5.

   Note: Pse at sekskantbolten (5/16x 3/4tomme) sitter i fordypningen i den vre klemmehalvdelen nr du lukker klemmen.

6. Bruk sprederdysene, sekskantbolten og skruen i rustfritt stl som du fjernet i trinn 1 og 2 av Fjerne sprederdysene, og gjenta trinn 3 til og med 5 for slangeskaftet med mothake p n side (Figure 79 og Figure 80) i den andre enden av slangen (25 cm).

7. Bruk de to sprederdysene du fjernet i trinn 4 av Fjerne sprederdysene, og gjenta trinn 3 til 5 for slangeskaftet med mothake p n side i den andre slangeenheten (sprederventil5 eller 6) for den midtre bomseksjonen (Figure 79 og Figure 80).

Close section

1. Fr slangen (13 mm) og dyseenheten mellom rammeavstiverne i den ytre delen av sttterammen (Figure 81).



   Figure 81

   1. Slanger 13 x 250mm
   2. Rammeavstivere (venstre sttteramme)
   3. Slange og kobling med mothaker 13 x 810mm
   4. Sprederdyser

2. Fr slangen og dysen over rammeavstiveren og ut mot det ytre dysefestet (Figure 81).

3. Fr sekskantbolten (5/16 x 3/4 tomme) for sprederdysen gjennom hullet i dysefestet og fest dysen lst til festet med en flenslsemutter (5/16 tomme) fra finishingsettet for GeoLink-spredersystemet (Figure 82).



   Figure 82

   1. Flenslsemutter (5/16tomme)
   2. Dysefeste (utvendig)
   3. Sekskantbolt (5/16x 3/4tomme – rustfritt stl)

4. Fr den andre slangen (13 mm) og dyseenheten mellom rammeavstiverne i den ytre delen av sttterammen (Figure 81).

5. Fr slangen og dysen over rammeavstiveren og inn mot det indre dysefestet (Figure 81).

6. Innrett sekskantbolten (5/16 x 3/4 tomme) for sprederdysen gjennom hullet i dysefestet (Figure 82) og fest dysen lst til festet med en flenslsemutter (5/16 tomme) som du fjernet i trinn 1 og 4 av Fjerne sprederdysene.

7. Stram flenslsemutteren til 1978–2542Ncm.

8. Fr slangen og koblingen med mothaker (13x 810mm) til side for den midtre bomseksjonen med venstre og hyre stttebraketter (Figure 81).

9. Gjenta trinn 1 til og med 8 for den andre slange- og dyseenheten ved den ytre delen av sttterammen (Figure 81 og Figure 82).

Close section

1. Innrett pakningen (2-1/4 tomme) og reduksjonsadapteren som du fjernet i trinn 4 av Fjerne koblingsrret og reduksjonsadapteren, med den enden av gjennomstrmningsmleren som pilen peker mot (Figure 83).



   Figure 83

   1. Flensklemme (76mm)
   2. Flensklemme 51mm
   3. Retningspil (strmningsmler)
   4. Pakning (2-1/4tommes utvendig diameter)
   5. Reduksjonsadapter
   6. Pakning (1-5/16tommes utvendig diameter)
   7. Kobling med mothaker (1tomme)
   8. Slangeklemme
   9. Slange (1x 7-1/4tomme)
   10. Trykkomformer og manifold
   11. Slange (1 x 216mm)

2. Fest gjennomstrmningsmleren og pakningen (2-1/4 tommes ytre diameter) til adapteren (Figure 83) med en flensklemme (76mm) som du fjernet i trinn 2 og 3 av Fjerne koblingsrret og reduksjonsadapteren.

3. Innrett pakningen (2 1/4 tomme) og slangekoblingen med mothake med enden av reduksjonsadapteren (Figure 83).

4. Fest flenskoblingen med mothake, pakningen og reduksjonsadapteren (Figure 83) med en flensklemme (51mm).

5. Monter slangen (1x 7-1/4tomme) p den andre flenskoblingen med mothake og vinkelkoblingen med mothake p trykktransduseren og manifolden, som vist i Figure 83.

6. Fest slangen og koblingene med mothaker med to slangeklemmer (Figure 83).

7. Monter slangen (1x 8-1/2tomme) p den andre vinkelkoblingen med mothaker p trykktransduseren og manifolden, som vist i Figure 83.

8. Fest slangen og koblingen med mothaker med en slangeklemme (Figure 83).

Close section

1. Plasser pakningen (2-1/4 tomme) som du fjernet i trinn 3 av Fjerne koblingsrret og reduksjonsadapteren, mellom gjennomstrmningsmleren og reduksjonsadapteren som er montert p hyre side av hovedkontrollventilen (Figure 84).



   Figure 84

   1. Pakning (2-1/4tommes utvendig diameter)
   2. Reduksjonsadapter og strmningsmlerflenser
   3. Manifoldfeste
   4. R-klemme
   5. Flenslsemutter (1/4tomme)
   6. Flensklemme (76mm)
   7. Slange (1 x 216mm)
   8. Flenshodeskruer (1/4x3/4tomme)
   9. Slisse (manifoldfeste)

2. Fest pakningen, gjennomstrmningsmleren og reduksjonsadapteren (Figure 84) lst med en flensklemme (76mm) som du fjernet i trinn 2 av Fjerne koblingsrret og reduksjonsadapteren.

3. Fest trykkomformeren og manifolden til slissen i manifoldfestet med en R-klemme, flenshodebolt (1/4 x 3/4 tomme) og flenslsemutter (1/4 tomme), som vist i Figure 84.

4. Stram til flensklemmen du monterte i trinn 2.

Close section

1. Innrett sprederkontrollerens forside mot ventilmonteringen med kontakten med 40 pinner utover (Figure 86).



   Figure 86

   1. Bolt (4x 10mm)
   2. Ventilfeste for ti ventiler
   3. Sprederkontroller
   4. Flenslsemutter (4mm)
   5. Kontakt med 40 pinner

2. Monter sprederkontrolleren til ventilfestet (Figure 86) med fire bolter (4x 10mm) og fire flenslsemuttere (4mm).

3. Stram boltene og lsemutterne til 2,34–2,86N∙m.

Close section

Lfteutstyrskapasitet: 23 kg

1. Bruk lfteutstyr med den angitte kapasiteten til sttte opp ventilfeste- og sprederventilenheten, og innrette den over den midtre bomseksjonen (Figure 87).



   Figure 87

   1. Ventilfeste og sprederventilenhet

2. Rett inn hullene p monteringsbraketten for ventilfestet med hullene i sttterammen for midtre bomseksjon (Figure 88).



   Figure 88

   1. Monteringsbrakett (ventilfeste)
   2. Flenshodebolt (5/16x 3/4tomme)
   3. Sttteramme (midtre bomseksjon)
   4. Stttebrakett
   5. Foran p maskinen

3. Monter ventilfestet til sttterammen (Figure 88 og Figure 89) med fire bolter (5/16x 3/4tomme) og fire flenslsemuttere (5/16tomme).



   Figure 89

   1. Flenshodebolt (5/16x 3/4tomme)
   2. Flenslsemuttere (5/16tomme)
   3. Foran p maskinen
   4. Monteringsbrakett (ventilfeste)

4. Gjenta trinn 2 til og med 3 for den andre festebraketten for ventilfestet p den andre sttterammen.

5. Stram flenshodeboltene og flenslsemutterne til 19,78 til 25,42Nm.

Close section

1. Monter slangen (1x 8-1/2tomme) over 90°-flenskoblingen (1tomme), som vist i Figure 90.



   Figure 90

   1. 90°-flenskobling (1tomme)
   2. Slangeklemme
   3. Slange (1 x 216mm)

2. Fest slangen til flenskoblingen med en slangeklemme (Figure 90).

Close section

Important: Den venstre bomseksjonsventilen som du fjernet i trinn 3 av Demontere bomseksjonsventilene fra manifoldfestet, er identifisert som dyseventil8, den midtre bomseksjonsventilen som dyseventil9 og hyre bomseksjonsventil som dyseventil10 i resten av monteringsinstruksjonene for GeoLink-finishingsettet.

1. Innrett pakningen og flensen p den venstre seksjonsventilen (identifisert som dyseventil8) med flensen til dyseventil7 (Figure 91).



   Figure 91

   1. Flens (dyseventil7)
   2. Pakning
   3. Flensklemme
   4. Flens (dyseventil8)

2. Fest pakningen og dyseventil8 lst til dyseventil7 med en flensklemme (Figure 91).

3. Monter dyseventil nr.10 til ventilfestet (Figure 92) med de to flenshodeboltene (1/4x 3/4tomme) og to flenslsemutterne (1/4tomme) som du fjernet i trinn 2 av Demontere bomseksjonsventilene fra manifoldfestet.



   Figure 92

   1. Flenshodebolt (1/4x 3/4tomme)
   2. Dyseventil 10
   3. Ventilfeste
   4. Flenslsemutter (1/4tomme)

4. Stram flenshodebolten og lsemutteren til 1017–1234 Ncm.

5. Stram til flensklemmen for hnd.

Close section

1. Innrett hullene i stttebraketten for bomlftemanifolden som du fjernet i trinn 3 av Fjerne bomlftmanifolden fra den midtre bomseksjonen, med det brede sylinderfestet p den nye midtre bomseksjonen (Figure 93).



   Figure 93

   1. Stttebrakett og bomlftemanifold
   2. Rett kobling (portT)
   3. Rett kobling (portP)
   4. Hydraulikkreturslange
   5. Hydraulikktrykkslange (merket med kabelfeste)
   6. Flenslsemutter (5/16tomme)
   7. Sylinderfeste (bredt)
   8. Flenshodebolt (5/16x1tomme)

2. Monter stttebraketten til sylinderfestet (Figure 93) med de to flenshodeboltene (5/16x 1tomme) og flenslsemutterne (5/16tomme) som du fjernet i trinn 3 av Fjerne bomlftmanifolden fra den midtre bomseksjonen.

3. Stram mutterne og boltene til 1978 til 2542Ncm.

4. Monter hydraulikktrykkslangen (merket med et kabelfeste) p portP p bomlftmanifolden (Figure 93).

5. Monter hydraulikkreturslangen p port T i bomlftmanifolden (Figure 93).

6. Stram svingmutterne for slangene til 37 til 45 N∙m.

Close section

1. Innrett den faste enden av lftesylinderen som du fjernet i trinn 4 av Fjerne lftesylinderen, med hullet p 16mm i sylinderfestet (Figure 94).

   Note: Pse at utvidelses- og tilbaketrekkingsportene for sylinderen er innrettet med hverandre.



   Figure 94

   1. Lftesylinder (fast ende)
   2. Svingbolt
   3. Flenslsemutter (5/16tomme)
   4. Flenshodebolt (5/16x 3/4tomme)
   5. Sylinderfeste

2. Monter sylinderen til sylinderfestet med svingbolten, flenshodebolten og flensmutteren (Figure 94).

3. Stram bolten og mutteren til 1978 til 2542Ncm.

4. Gjenta trinn 1 til og med 3 for den andre lftesylinderen p den andre siden av sylinderfestet.

Close section

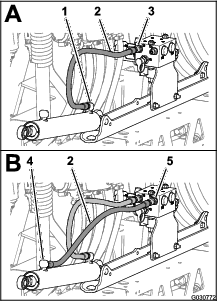

1. Monter en ny hydraulikkslange (1/4x 24-3/4tomme) mellom utvidelsesporten p venstre lftesylinder og portC3 p bomlftemanifolden (Figure 95).



   Figure 95

   1. Utvidelsesport (venstre bomlftesylinder)
   2. Hydraulikkslange (1/4x 24-3/4tomme)
   3. PortC3 (bomlftmanifold)
   4. Tilbaketrekkingsport (venstre bomlftesylinder)
   5. PortC4 (bomlftmanifold)

2. Monter en ny hydraulikkslange (1/4tomme x 24-3/4tomme) mellom tilbaketrekkingsporten p venstre lftesylinder og portC4 p bomlftemanifolden (Figure 95).

3. Monter en ny hydraulikkslange (1/4tomme x 24-3/4tomme) mellom utvidelsesporten p hyre lftesylinder og portC1 p bomlftemanifolden (Figure 96).



   Figure 96

   1. PortC1 (bomlftmanifold)
   2. Hydraulikkslange (1/4tomme x 24-3/4tomme)
   3. Utvidelsesport (hyre bomlftesylinder)
   4. PortC2 (bomlftmanifold)
   5. Tilbaketrekkingsport (hyre bomlftesylinder)

4. Monter en ny hydraulikkslange (1/4x 24-3/4tomme ) mellom tilbaketrekkingsporten p hyre lftesylinder og portC2 p bomlftemanifolden (Figure 96).

5. Stram slangekoblingene ved utvidelses- og tilbaketrekkingsportene for lftesylinderne (Figure 95 og Figure 96) til 21 til 26N∙m.

6. Stram svingmutterne for slangene ved bomlftmanifolden (Figure 95 og Figure 96) til 24 til 30N∙m.

Close section

1. Kutt slangen mellom to sprederdyser (Figure 97).



   Figure 97

   1. Flenslsemutter (5/16tomme)
   2. Dysesttte
   3. Sprederdyse
   4. Slange (3/4tommes indre diameter)

2. Fjern flenslsemutteren (5/16tomme) som fester sprederdysen til dysesttten (Figure 97).

3. Gjenta trinn 2 og 1 for de tre andre dysene.

   Note: Ta vare p flenslsemutteren og sprederdysen for montering i Montere sprederdysene p de ytre bomseksjonene.

   Note: Kast slangene, klemmene og T-koblingen som du fjernet fra maskinen.

4. Gjenta trinnene 2 til 3 p den andre ytre bomseksjonen.

5. Bruk de tte sprederdysene du fjernet i trinn 1, og fjern skruene i rustfritt stl (nr. 12x 1-1/4tomme) som fester den vre klemmehalvdelen og slangeskaftet med mothake p n eller begge sider (19 mm) i kroppen p hver sprederdyse, og fjern slangeskaftene med mothake (Figure 98).

   Note: Sekskantbolten (5/16x 3/4tomme – rustfritt stl) skiller seg fra den vre klemmehalvdelen nr du pner klemmen. Ta vare p bolten for montering.



   Figure 98

   1. vre klemmehalvdel
   2. Overfringsrr
   3. Sekskantbolt (5/16x 3/4tomme – rustfritt stl)
   4. Slangeskaft med mothake p begge sider (3/4tommes slange)
   5. Sprederdyseenhet
   6. Skrue i rustfritt stl (nr.12x 1-1/4tomme)
   7. Slangeskaft med mothake p n side (3/4tommes slange)

Close section

Lfteutstyrets kapasitet: 91kg

1. Sttt opp den ytre bomseksjonen med lfteutstyr med den angitte kapasiteten.

2. Fr en nylonflensbssing inn i hullet p 31,8 mm p hver side av svingkoblingen (Figure 99).



   Figure 99

   1. Nylonflensbssing
   2. Svingkobling (ytre bomseksjon)

3. Rett inn hylsene i svingkoblingen med hullene i svingbrakettens flenser, p enden av den midtre bomseksjonen (Figure 100).



   Figure 100

   1. Svingkobling (ytre bomseksjon)
   2. Flensskrue (5/16x 1tomme)
   3. Svingbolt
   4. Svingbrakett (midtre bomseksjon)
   5. Flenslsemutter (5/16tomme)

4. Monter svingkoblingen til svingbraketten med svingbolten, flensbolten (5/16x 1tomme) og flenslsemutteren (5/16tomme) som du fjernet i trinn 1 og 2 av Fjerne ytre bomseksjoner.

5. Stram bolten og mutteren til 1978–2542Ncm.

6. Rett inn stangenden p lftesylinderen med hullet p 25mm i hornet p svingkoblingen (Figure 101).



   Figure 101

   1. Hrnl
   2. Stangende (lftesylinder)
   3. Splittpinne
   4. 25mm hull – hornet p svingkoblingen

7. Fest lftesylinderen til svingkoblingen med splittpinnen og hrnlssplintpinnen (Figure 101) du fjernet i trinn 3 i Fjerne lftesylinderen.

8. Gjenta trinn 1 til 7 for den ytre bomseksjonen p den andre siden av maskinen.

Close section

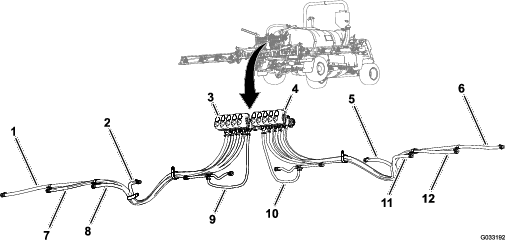

Identifiser forsyningsslangene etter lengden (Figure 102) for hver av sprederdysestillingene som flger:

Tabell for sprederdyseslangestilling

Sprederdysestillinger – venstre bomseksjon	Sprederdysestillinger – midtre bomseksjon	Sprederdysestillinger – hyre bomseksjon
Sprederdyse1 (dyseventil1) – forsyningsslange 279cm	Sprederdyse5 og 6 (dyseventil5) – forsyningsslange 81cm med to delslanger	Sprederdyse9 (dyseventil7) – forsyningsslange 188cm
Sprederdyse2 (dyseventil2) – forsyningsslange 234cm	Sprederdyse7 og 8 (dyseventil6) – forsyningsslange 81cm med to delslanger	Sprederdyse10 (dyseventil8) – forsyningsslange 188cm
Sprederdyse3 (dyseventil3) – forsyningsslange 188cm		Sprederdyse11 (dyseventil9) – forsyningsslange 234cm
Sprederdyse4 (dyseventil4) – forsyningsslange 188cm		Sprederdyse12 (dyseventil10) – forsyningsslange 279cm

Note: Se Figure 103 i Montere slangene til dyseventil1 til og med4, Figure 104 i Montere slangene til dyseventil5 og6 og Figure 105 i Montere slangene til dyseventil7 til10 for dyseventilstillinger.

Close section

1. Monter den rette koblingen med mothaker p en forsyningsslange p 279cm p koblingen p dyseventil1 (Figure 103).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.



   Figure 103

   1. Dyseventil 1
   2. Dyseventil 2
   3. Dyseventil 3
   4. Dyseventil 4
   5. Holder
   6. Forsyningsslange – 279cm
   7. Forsyningsslange – 234cm
   8. Forsyningsslange – 188cm
   9. Forsyningsslange – 188cm

2. Fest koblingen med mothaker til koblingen med en holder (Figure 103).

3. Monter den rette koblingen med mothaker p en forsyningsslange p 234cm p koblingen p dyseventil2 (Figure 103).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.

4. Fest koblingen med mothaker til koblingen med en holder (Figure 103).

5. Monter den rette koblingen med mothaker p en forsyningsslange p 188cm p koblingen p dyseventil3 (Figure 103).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.

6. Fest koblingen med mothaker til koblingen med en holder (Figure 103).

7. Monter den rette koblingen med mothaker p en forsyningsslange p 188cm p koblingen p dyseventil4 (Figure 103).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.

8. Fest koblingen med mothaker til koblingen med en holder (Figure 103).

Close section

Note: Forsyningsslangeenhet 81cm har et T-stykke med to delslanger og to slangeskaft med mothake p n side.

1. Monter den rette koblingen med mothaker p en forsyningsslange p 81cm p koblingen p dyseventil5 (Figure 104).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.



   Figure 104

   1. Dyseventil 5
   2. Holder
   3. Dyseventil 6
   4. Forsyningsslange – 81cm
   5. Forsyningsslange – 81cm

2. Fest koblingen med mothaker til koblingen med en holder (Figure 104).

3. Monter den rette koblingen med mothaker p en forsyningsslange p 81cm p koblingen p dyseventil6 (Figure 104).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.

4. Fest koblingen med mothaker til koblingen med en holder (Figure 104).

Close section

1. Monter den rette koblingen med mothaker p en forsyningsslange p 188cm p koblingen p dyseventil7 (Figure 105).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.



   Figure 105

   1. Holder
   2. Dyseventil7
   3. Dyseventil8
   4. Dyseventil9
   5. Dyseventil10
   6. Forsyningsslange – 188cm
   7. Forsyningsslange – 188cm
   8. Forsyningsslange – 234cm
   9. Forsyningsslange – 279cm

2. Fest koblingen med mothaker til koblingen med en holder (Figure 105).

3. Monter den rette koblingen med mothaker p en forsyningsslange p 188cm p koblingen p dyseventil8 (Figure 105).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.

4. Fest koblingen med mothaker til koblingen med en holder (Figure 105).

5. Monter den rette koblingen med mothaker p en forsyningsslange p 234cm p koblingen p dyseventil9 (Figure 105).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.

6. Fest koblingen med mothaker til koblingen med en holder (Figure 105).

7. Monter den rette koblingen med mothaker p en forsyningsslange p 279cm p koblingen p dyseventil10 (Figure 105).

   Note: Pse at koblingen med mothaker sitter helt fast p koblingen.

8. Fest koblingen med mothaker til koblingen med en holder (Figure 105).

Close section

1. Fr slangene for sprederdysene 1, 2, 3 og 4 gjennom R-klemmen p venstre ytre ende av den midtre bomseksjonen (Figure 106 og Figure 107).



   Figure 106



   Figure 107

   1. Slanger
   2. Dysesttter
   3. R-klemme
   4. Kabelfeste
   5. Slangeskaft med mothake p n side (1/2tomme)
   6. Gummitetning
   7. Dobbel R-klemme
   8. Enkel R-klemme

2. Fr slangene for sprederdysene 7, 8, 9 og 10 gjennom R-klemmen p hyre ytre ende av den midtre bomseksjonen (Figure 106 og Figure 107).

3. Fr forsyningsslangene p 279cm og slangeskaftene med mothake (3/4tomme) langs bomseksjonen til sprederdysene1 og 10 som vist i (Figure 106 og Figure 107).

4. Fr forsyningsslangene p 234cm og slangeskaftene med mothake (3/4tomme) langs bomseksjonen til sprederdyse2 og 9 langs bomseksjonen som vist i Figure 106 og Figure 107.

5. Fr forsyningsslangene p 188cm og slangeskaftene med mothake (3/4tomme) langs bomseksjonen til sprederdyse3 og 8 som vist i Figure 106 og Figure 107.

   Note: Fr slangene gjennom de nedre, bakre gummitetningene i rrrammebrakettene.

6. Fr forsyningsslangene p 188cm og slangeskaftene med mothake (3/4tomme) langs bomseksjonen til sprederdyse4 og 7 som vist i Figure 106 og Figure 107.

   Note: Fr slangene gjennom de nedre, bakre gummitetningene i rrrammebrakettene.

7. Bunt de fire slangene for sprederdysene sammen med et kabelfeste som vist i Figure 107.

Close section

1. Innrett overfringsrret i salen p en sprederdyse (Figure 108) med hullet p siden av slangeskaftet med mothake p n side (13mm).



   Figure 108

   1. Sekskantbolt (5/16x 3/4tomme – rustfritt stl)
   2. Overfringsrr
   3. vre klemmehalvdel
   4. Slangeskaft med mothake p n side (1/2tomme)
   5. Skrue i rustfritt stl (nr.12x 1-1/4tomme)
   6. Sprederdysekropp
   7. Mot bomseksjonen

2. Lukk den vre klemmehalvdelen rundt slangeskaftet med mothaker og fest klemmehalvdelen og sprederdysekroppen (Figure 108) med skruen i rustfritt stl (nr. 12 x 1-1/4 tomme) og stram til skruen i rustfritt stl til 14 til 18 Nm.

   Note: Pse at sekskantbolten (5/16x 3/4tomme) sitter i fordypningen i den vre klemmehalvdelen nr du lukker klemmen.

3. Monter sprederdysene til den ytre bomseksjonen som flger:

   • Ved dyseposisjon1 og 4, monter sprederdysen til dysefestet (A i Figure 109) med flenslsemutteren (5/16tomme) som du fjernet i trinn 2 av Fjerne sprederdysene fra ytre bomseksjoner.

   • Ved dyseposisjon2 og 3, monter sprederdysen til dysefestet (A og B i Figure 109) med flenslsemutteren (5/16tomme) som du fjernet i trinn 2 av Fjerne sprederdysene fra ytre bomseksjoner.



   Figure 109

   1. Flenslsemutter (5/16tomme)
   2. Dysefeste
   3. Sprederdyse
   4. Baksiden av maskinen
   5. Sekskantbolt (rustfritt stl – 5/16x 3/4tomme)

4. Stram flenslsemutteren til 1978–2542Ncm.

5. Gjenta trinn 1 til og med 4 for de andre sprederdysene for bomseksjonen.

6. Gjenta trinn 1 til 5 p den ytre bomseksjonen p den andre siden av maskinen.

Close section

1. Finn den 165 cm lange forgreningen og den 203 cm lange forgreningen av den nye elektriske ledningssatsen (Figure 110).



   Figure 110

   1. 81 cm lang ledningssatsforgrening – strmningsmler og risteventil
   2. 86 cm lang ledningssatsforgrening – sprederpumpesolenoid
   3. 165 cm lang ledningssatsforgrening – ringterminaler og sikring (umarkerte)
   4. 203 cm lang ledningssatsforgrening – ASC10, lftesylindersolenoider, dyseventiler 1 til og med 10
   5. 33 cm lang ledningssatsforgrening – hastighetssensor
   6. 170 cm lang ledningssatsforgrening – grensesnittkontakter for fremre ledningssats

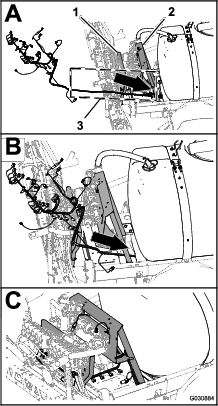

2. Fr den 165 cm lange forgreningen og den 203 cm lange forgreningen til den nye elektriske ledningssatsen mellom ventilfestet for 10 sprederventilene og hyre sttte for manifoldfestet (Figure 111).



   Figure 111

   1. Ventilfeste (ti sprederventiler)
   2. Manifoldfeste
   3. 165 cm lange og 203 cm lange forgreninger (ledningsnettet)

3. Finn den 165 cm lange forgreningen og den 203 cm lange forgreningen av den elektriske ledningssatsen langs det hyre rammerret (Figure 112).



   Figure 112

   1. Bakre ledningssats – 203cm lang forgrening
   2. Hyre rammerr
   3. Foran p maskinen
   4. Skrueankreog kabelfesteplasseringer

4. Sett skrueankrene til den 203 cm lange forgreningen av den bakre ledningssatsen inn i hullene i hyre rammerr (Figure 112) hvor skrueankrene av de gamle ledningssatsene ble fjernet. Se trinn 3 i Koble fra fremre og bakre ledningssats.

Close section

Note: Bruk en maskinvinsj nr du kobler til fremre og bakre ledningssats.

1. Fra undersiden av maskinen langs hyre rammerr, finn de elektriske koblingene for maskinens fremre og bakre ledningssats (Figure 113).



   Figure 113

   1. Foran p maskinen
   2. Koblingsgrensesnitt (fremre og bakre ledningssats)

   Note: Du skal ikke bruke kontakten med tre sokler i den fremre ledningssatsen (Figure 114).



   Figure 114

   1. Fremre ledningssats
   2. Kontakt med tre sokler – ikke i bruk (strmningsmler – fremre ledningssats)
   3. Bakre ledningssats
   4. Foran p maskinen

2. Koble kontakten med ti sokler i den fremre ledningssatsen for spreder/ledningssats-sammenkoblingen til kontakten med ti pinner i den bakre ledningssatsen for spreder/ledningssats-sammenkoblingen (Figure 115).



   Figure 115

   1. Fremre ledningssats
   2. Kontakt med ti sokler – spreder/ledningssats-sammenkobling (fremre ledningssats)
   3. Kontakt med ti pinner – spreder/ledningssats-sammenkobling (bakre ledningssats)
   4. Bakre ledningssats
   5. Foran p maskinen

3. Koble kontakten med tte pinner i den fremre ledningssatsen for spreder/ledningssats-sammenkoblingen til kontakten med tte sokler i den bakre ledningssatsen for mengdebryteren (Figure 116).



   Figure 116

   1. Fremre ledningssats
   2. Kontakt med tte pinner – spreder/ledningssats-sammenkobling (fremre ledningssats)
   3. Kontakt med tte sokler – mengdebryter (bakre ledningssats)
   4. Bakre ledningssats
   5. Foran p maskinen

4. Koble kontakten med to pinner i den fremre ledningssatsen for skyllepumpen til kontakten med to sokler i den bakre ledningssatsen for skyllepumpen (Figure 117).



   Figure 117

   1. Fremre ledningssats
   2. Kontakt med to sokler – skyllepumpe (bakre ledningssats)
   3. Kontakt med to pinner – skyllepumpe (fremre ledningssats)
   4. Bakre ledningssats
   5. Foran p maskinen

5. Koble kontakten med to pinner p fremre ledningssats for slangetrommelsettstrmmen i kontakten med to sokler p bakre ledningssats for slangetrommelsettstrmmen (Figure 118).



   Figure 118

   1. Fremre ledningssats
   2. Kontakt med to pinner – slangetrommel (fremre ledningssats)
   3. Kontakt med to sokler – slangetrommel (bakre ledningssats)
   4. Bakre ledningssats
   5. Foran p maskinen

6. Koble kontakten med ti pinner i den fremre ledningssatsen for spreder/ledningssats-sammenkoblingen til kontakten med ti sokler i den bakre ledningssatsen for spreder/ledningssats-sammenkoblingen (Figure 119).



   Figure 119

   1. Fremre ledningssats
   2. Kontakt med ti pinner – spreder/ledningssats-sammenkobling (fremre ledningssats)
   3. Kontakt med ti sokler – spreder/ledningssats-sammenkobling (bakre ledningssats)
   4. Bakre ledningssats
   5. Foran p maskinen

7. For gjre det enklere koble til navigasjonselektrisiteten og dataledningssatsene, m du pse at kontakt med n sokkel for den bakre ledningssatsen og kontakten med fire sokler i den bakre ledningssatsen er innrettet til toppen av ledningssatsen (Figure 120).



   Figure 120

   1. Kontakt med fire sokler (bakre ledningssats)
   2. Foran p maskinen
   3. Kontakt med n sokkel (bakre ledningssats)
   4. Foran p maskinen

Close section

1. Fr det trykkflsomme rret for dashbordmleren langs den bakre maskinledningssatsen (Figure 121).



   Figure 121

   1. Kabelfester (tre skrueankre – ankerpunkter p chassis)
   2. Foran p maskinen
   3. Trykkflsomt rr
   4. Bakre ledningssats

2. Fest det trykkflsomme rret til den bakre ledningssatsen med tre kabelfester ved siden av de tre skrueankrene ved chassisets ankerpunkter for den bakre ledningssatsen (Figure 121).

   Important: Ikke klyp eller klem sammen det trykkflsomme rret, stram kun kabelfestet nok til sttte rret.

Close section

1. Fr ledningssatsens 203cm lange forgrening innenfor sttteavstiveren for ventilfestet og bakover mot 10-ventilsfestet som vist i Figure 125.



   Figure 125

   1. Manifoldfeste
   2. Kontakt med tre sokler (strmningsmler)
   3. 81 cm lang ledningssatsforgrening – strmningsmler og risteventil
   4. Elektrisk kontakt (risteventil)
   5. 203 cm lang ledningssatsforgrening – ASC10, lftearmsylindersolenoider, dyseventiler 1 til og med 10
   6. Skrueankre
   7. Kontakt med to pinner (slangetrommelstrm)
   8. Kontakt med tre sokler (slangetrommel)
   9. Foran p maskinen

2. Fr den 81 cm lange ledningssatsforgreningen for strmningsmler og risteventilen over forsiden av manifoldfestet (Figure 125).

3. Fr inn den 81 cm lange ledningssatsforgreningens skrueankere i hullene i den nedre flensen p manifoldfestet (Figure 125).

Close section

1. Fr inn den 203 cm lange ledningssatsforgreningen over baksiden av 10-ventilsfestet med de ti kontaktene for dyseventilene bakover og under ventilene (Figure 126).



   Figure 126

   1. Kontakt med tre sokler (dyseventilposisjon10)
   2. Ventilfeste for ti ventiler
   3. Kontakt med 40 sokler (ASC10)
   4. 203 cm lang ledningssatsforgrening – ASC10, lftearmsylindersolenoider, dyseventiler 1 til og med 10
   5. Kontakt med fire sokler (til ASC10)
   6. Foran p maskinen
   7. Skrueankre

2. Fr inn den 203 cm lange ledningssatsforgreningens skrueankere i hullene i den nedre flensen p 10-ventilsfestet (Figure 126).

Close section

1. Fr den 86cm lange ledningssatsforgreningen for sprederpumpesolenoiden over toppen av sprederrammekanalen og ned mot sprederpumpesolenoiden (Figure 127).



   Figure 127

   1. 86 cm lang ledningssatsforgrening – sprederpumpesolenoid
   2. 203 cm lang ledningssatsforgrening – ASC10, lftearmsylindersolenoider, dyseventiler 1 til og med 10
   3. Kanal (sprederramme)
   4. Foran p maskinen
   5. Skrueanker

2. Fr inn skrueankeret til den 86 cm lange ledningssatsforgreningen i hullet i sprederrammekanalen (Figure 127).

Close section

1. Fr koblingene p den 203 cm lange ledningssatsforgreningen merket Strmningsmler og Trykkomformer bakover fra manifoldfestet (Figure 128).



   Figure 128

   1. Magnetisk ledningssatsanker
   2. Strmningsmler
   3. Kontakt med tre sokler (bakre ledningssats – merket med Flow Meter (strmningsmler))
   4. Kontakt med tre sokler (bakre ledningssats – merket med Pressure Tranducer (trykkomformer))
   5. Kontakt med tre pinner (strmningsmlerledningssats)
   6. Kontakt med tre pinner (trykkomformer)

2. Koble den 203cm lange ledningssatsforgreningen for strmningsmlerens (ikke merket) kontakt med tre sokler til ledningssatsen for strmningsmlerens kontakt med tre pinner (Figure 128).

3. Koble den 203cm lange ledningssatsforgreningen for strmningsmlerens kontakt med tre sokler merket Trykktranduser til trykktransduserens kontakt med tre pinner (Figure 128).

4. Fest de magnetiske ankrene for ledningssatsen for gjennomstrmningsmleren og trykkomformeren p overflaten til manifoldfestet (Figure 128).

5. Fr kontakten med tre pinner i ledningssatsen for risteventilen frem mot manifoldfestet (Figure 129).



   Figure 129

   1. Risteventil
   2. Manifoldfeste
   3. Kontakt med tre sokler (ledningssats for risteventil)

6. Koble kontakten med tre pinner for ledningssatsen til risteventilen i kontakten med tre sokler p den 203 cm lange ledningssatsforgreningen merket Risteventil (Figure 130).



   Figure 130

   1. Kontakt med tre pinner (bakre ledningssats – merket med Agitation Valve (risteventil))
   2. Manifoldfeste
   3. Kontakt med tre sokler (ledningssats for risteventil)

Close section

1. Nederst p lftesylindermanifolden, koble kontakten med to sokler i den bakre ledningssatsen merket med Enable Solenoid (aktiverende solenoid) til kontakten for aktiverende solenoid (Figure 131 og Figure 132).



   Figure 131

   1. Kontakt med to pinner – venstre ned-solenoid (lftesylindermanifold)
   2. Kontakt med to pinner – venstre opp-solenoid (lftesylindermanifold)
   3. Kontakt med to sokler – venstre ned (hovedledningssatskontakt)
   4. Kontakt med to sokler– venstre opp (hovedledningssatskontakt)
   5. Kontakt med to sokler– aktiver solenoid (hovedledningssatskontakt)
   6. Kontakt med to sokler– hyre opp (hovedledningssatskontakt)
   7. Kontakt med to sokler– hyre opp (hovedledningssatskontakt)
   8. Kontakt med to pinner – hyre opp-solenoid (lftesylindermanifold)
   9. Kontakt med to pinner – hyre ned-solenoid (lftesylindermanifold)
   10. Baksiden av maskinen


   Figure 132

   1. Kontakt med to pinner – hyre ned-solenoid (lftesylindermanifold)
   2. Kontakt med to pinner – hyre opp-solenoid (lftesylindermanifold)
   3. Kontakt med to pinner – venstre opp-solenoid (lftesylindermanifold)
   4. Kontakt med to pinner – venstre ned-solenoid (lftesylindermanifold)
   5. Baksiden av maskinen
   6. Kontakt med to sokler– hyre ned (hovedledningssatskontakt)
   7. Kontakt med to sokler– hyre opp (hovedledningssatskontakt)
   8. Kontakt med to sokler – venstre opp (hovedledningssatskontakt)
   9. Kontakt med to sokler – aktiver solenoid (hovedledningssatskontakt)
   10. Kontakt med to pinner – aktiverende solenoid (lftesylindermanifold)
   11. Kontakt med to sokler – venstre ned (hovedledningssatskontakt)

2. Ved den nedre, hyre solenoiden, koble kontakten med to sokler i den bakre ledningssatsen merket med Right Down (hyre ned) til kontakten med to pinner i hyre ned-solenoiden (Figure 131 og Figure 132).

3. Ved den vre, hyre solenoiden, koble kontakten med to sokler i den bakre ledningssatsen merket med Right Up (hyre opp) til kontakten med to pinner i hyre opp-solenoiden (Figure 131 og Figure 132).

4. Ved den nedre, venstre solenoiden, koble kontakten med to sokler i den bakre ledningssatsen merket med Left Down (venstre ned) til kontakten med to pinner i venstre ned-solenoiden (Figure 131 og Figure 132).

5. Ved den vre, venstre solenoiden, koble kontakten med to sokler i den bakre ledningssatsen merket med Left Up (venstre opp) til kontakten med to pinner i venstre opp-solenoiden.

Close section

1. Fr kontakten med tre sokler til den 203 cm lange ledningssatsforgreningen med merkene Dyseventil 1 til Dyseventil 5 bakover fra 10-ventilsfestet og under dyseventilene 1 til og med 5 (Figure 133).



   Figure 133

   1. Kontakt med tre pinner (dyseventilledningssats)
   2. Dyseventil 1
   3. Dyseventil 5
   4. Dyseventil 6
   5. Dyseventil 10
   6. Kontakt med tre sokler (bakre ledningssats – merket med Nozzle1 (dyse1))
   7. Kontakt med tre sokler (bakre ledningssats – merket med Nozzle6 (dyse6))

2. Fr kontakten med tre sokler til den 203 cm lange ledningssatsforgreningen med merkene Dyseventil 6 til Dyseventil 10 bakover fra 10-ventilsfestet og under dyseventilene 6 til og med 10 (Figure 133).

3. Koble kontakten med tre sokler i den bakre ledningssatsen merket Dyse 1 til kontakten med tre pinner i ledningssatsen for dyseventil 1 (Figure 133).

   Important: Det er viktig at du kobler hver merket kontakt med tre sokler i den bakre ledningssatsen til korrekt kontakt med tre pinner ved hver dyseventilposisjon.

4. Gjenta trinn 3 ved dyseventilposisjon 2 til og med 10 (Figure 133).

Close section

1. Bak p maskinen, p innsiden av sprederpumpen, kobler du den 86 cm lange ledningssatsforgreningens kontakt med to sokler merket Sprederpumpesolenoid til pumperelets kontakt med to pinner (Figure 134).



   Figure 134

   1. Kontakt med to pinner (pumperel)
   2. Kontakt med to sokler – 86 cm lang ledningssatsforgrening
   3. Foran p maskinen

2. Bak p maskinen – mellom hyre rammerr og hyre sttfanger – koble kontakten med tre pinner i ledningssatsen for hastighetssensoren ved hyre hydrauliske trekkmotor til kontakten med tre sokler (ikke merket) i den bakre hovedledningssatsen (Figure 135).



   Figure 135

   1. Kontakt med tre sokler (bakre, hovedledningssats)
   2. Kontakt med tre pinner (hydraulikkmotorens ledningssats)
   3. Foran p maskinen

Close section

1. Fr den 165 cm lange forgreningen av ledningssatsen opp og inn den bakre delen av motorrommet, langs hyre sttte for motordekselet – forover fra kanalen som kobler sammen luftfilteret og motoren (Figure 136).

   Note: Du skal feste den 165 cm lange forgreningen av den bakre ledningssatsen i Fre navigasjonssystemets elektriske ledningssats til batteriet.



   Figure 136

   1. Luftfilter (motor)
   2. Motordekselsttte (hyre)
   3. 165 cm lang forgrening (bakre ledningssats)
   4. Maskinens hyre side
   5. Foran p maskinen

2. Fr den 165 cm lange ledningssatsforgreningen over seteboksvinkelen og ned langs venstre sttte for motordekselet (Figure 137).

   Note: Du skal feste den 165 cm lange forgreningen av den bakre ledningssatsen i Fre navigasjonssystemets elektriske ledningssats til batteriet.



   Figure 137

   1. 165 cm lang forgrening (bakre ledningssats)
   2. Seteboksvinkel
   3. Motordekselsttte (venstre)
   4. Foran p maskinen
   5. Maskinens venstre side

3. Fr den 165 cm lange ledningssatsforgreningen ned langs den venstre sttten for motordekselet og under det venstre rammerret (Figure 138).

   Note: Du skal feste den 165 cm lange forgreningen av den bakre ledningssatsen i Fre navigasjonssystemets elektriske ledningssats til batteriet.



   Figure 138

   1. 165 cm lang forgrening (bakre ledningssats)
   2. Motordekselsttte (venstre)
   3. Venstre rammerr
   4. Positiv terminal (rd ledning) – 165 cm lang forgrening (bakre ledningssats)
   5. Negativ terminal (svart ledning) – 165 cm lang forgrening (bakre ledningssats)
   6. Foran p maskinen
   7. Maskinens venstre side

4. Fr en 50 A-sikring og de positive og negative ringterminalene til den 165 cm lange ledningssatsforgreningen til toppen av batteriet (Figure 138).

   Note: Du fullfrer montering av ringklemmene i Montere den bakre ledningssatsen og navigasjonssystemets elektriske ledningssats til batterikablene.

Close section

Maskiner uten valgfritt slangetrommelsett

1. Innrett enden av det trykkflsomme rret (plast) for trykkmleren i dashbordpanelet med klemhylsen for rrkoblingen (Figure 139).



   Figure 139

   1. Klemhylse (rrkobling)
   2. Trykkflsomt rr (trykkmler, dashbordpanel)

2. Skyv det trykkflsomme rret inn i klemhylsen inntil rret er helt p plass (Figure 139).

Close section

Valgfritt sprytepistolsett eller valgfritt bevegelig slangetrommelsett

1. Innrett enden av det trykkflsomme rret (plast) for trykkmleren i dashbordet med klemhylsen for rrkoblingen (Figure 140 og Figure 141).



   Figure 140

   Sprytepistolsett (valgfritt)

   1. Trykkflsomt rr (dashbordmler)
   2. Rrkobling (90°-vinkelkobling – dyseventil 10)


   Figure 141

   Bevegelig slangetrommelsett (valgfritt)

   1. Trykkflsomt rr (bevegelig trommelmler)
   2. Rrkoblinger (90°-vinkelkobling – dyseventil10)
   3. Trykkflsomt rr (dashbordmler)

2. Skyv det trykkflsomme rret inn i klemhylsen inntil rret er helt p plass (Figure 140 og Figure 141).

Close section

1. Innrett sporet i midten av mottakerfestet med sveisesmmen i midtlinjen for veltebeskyttelsesrret (Figure 142).

   Note: Pse at den strre flensen med to hull vender bakover mot veltebeskyttelsesrret og den lille flensen med ett hull vender forover.



   Figure 142

   1. Veltebeskyttelsesrr
   2. Sveisesm (veltebeskyttelsesrr)
   3. Mottakerfeste
   4. Slisse

2. Monter mottakerfestet til veltebeskyttelsesrret p flgende mte:

   • Hvis maskinen er konfigurert med globalt navigasjonssatelittsystem (GNSS) med forsterkersystem for bredt omrde (WAAS), monterer du mottakerfestet til veltebeskyttelsesrret (Figure 143) med de to U-boltene og fire flenslsemutterne (3/8tomme).



     Figure 143

     1. Foran p maskinen
     2. Flenslsemuttere (3/8tomme)
     3. Mottakerfeste
     4. Veltebeskyttelsesrr
     5. U-bolt

   • Hvis maskinen har GNSS samt CDMA- eller GSM RTK-korrigeringsmodemsett, monterer du mottakerfestet og RTK-antennebraketten til veltebeskyttelsesrret (Figure 144) med de to U-boltene og fire flenslsemutterne (3/8tomme).



     Figure 144

     1. Foran p maskinen
     2. Flenslsemuttere (3/8tomme)
     3. RTK-antennebrakett
     4. Mottakerfeste
     5. Veltebeskyttelsesrr
     6. U-bolt

3. Stram boltene til 37–45Nm.

4. Innrett de tre gjengede hullene p undersiden av navigasjonsmottakeren med de tre hullene i mottakerfestet (Figure 145).



   Figure 145

   Vist med RTK-antennebrakett, maskiner med kun GNSS ligner

   1. Navigasjonsmottaker
   2. Mottakerfeste
   3. Skiver (5mm)
   4. Sekskantbolter (5x 16mm)

5. Monter mottakeren til festet (Figure 145) med tre sekskantbolter (5x 16mm) og tre skiver (5mm).

6. Stram de tre boltene til 5,76–7,12N∙m.

7. Fest seriemerket til mottakerfestet (Figure 146).

   Note: Merket er del av X25- eller X30 GeoLink-presisjonsspredersystemsettet.



   Figure 146

   1. Seriemerke
   2. Mottakerfeste

Close section

Note: Monter RTK-antennen hvis maskinen er utstyrt med et CDMA RTK- eller GSM RTK-korrigeringsmodem.

1. Innrett koaksialkoblingen gjennom pningen i RTK-antennebraketten med gjengene i skilleveggen i koblingen (Figure 147).

   Note: Roter koaksialkoblingen som ndvendig for innrette den flate siden av gjengene i skilleveggen med den flate siden ved pningen i RTK-antennebraketten.



   Figure 147

   1. Koaksialkobling
   2. RTK-antennebrakett
   3. Lseskive
   4. Lsemutter

2. Monter koaksialkoblingen til antennebraketten med lseskiven og lsemutteren, og stram til lsemutteren for hnd (Figure 147).

3. Monter RTK-antennen p den vre koblingen til koaksialkoblingen, og stram til den riflede antennemutteren for hnd (Figure 148).



   Figure 148

   1. Koaksialkontakt (CDMA- eller GSM-mobilmodem)
   2. Koaksialkobling
   3. RTK-antenne
   4. Antennekabel

4. Monter antennekabelen lst til den nedre koblingen p koaksialkoblingen (Figure 148).

5. Fr kabelen rundt bak p navigasjonsmottakeren til koaksialkontakten for CDMA- eller GSM-mobilmodemet (Figure 148).

6. Monter antennekabelen til koaksialkontakten for CDMA- eller GSM-mobilmodemet (Figure 148).

7. Stram til antennekabelens riflede muttere for hnd.

Close section

1. Fjern den vre 5mm lsemutteren fra bolten for kuleleddkoblingen (Figure 149) p baksiden av spredermonitoren og med de to kontaktene (26 pinner) vendt nedover.



   Figure 149

   1. Lsemutter (5mm)
   2. 5mm bolt (spredermonitor ved kuleleddkoblingen)
   3. Skjermtrekk
   4. Gjenget utstikker

2. Pfr et lag gjengeforseglingsmiddel (fuktabsorberende – middels styrke) p gjengene til boltdelen av den gjengede utstikkeren (Figure 150).



   Figure 150

   1. Gjengeforseglingsmiddel (fuktabsorberende – middels styrke) – muttergjenger
   2. Gjengeforseglingsmiddel (fuktabsorberende – middels styrke) – boltgjenger

3. Tre utstikkeren p bolten for kuleleddkoblingen (Figure 149) og trekk til utstikkeren til et moment p 2,50 Nm.

4. Pfr et lag gjengeforseglingsmiddel (fuktspredende egenskaper – middels styrke) p gjengene til boltdelen av den gjengede utstikkeren (Figure 150).

5. Innrett hullet i skjermtrekket med boltdelen av den gjengede utstikkeren (Figure 149).

6. Fest trekket til monitoren (Figure 149) med lsemutteren (5 mm) som du fjernet i trinn 1.

7. Stram mutteren til 2,50 N∙m.

Close section

1. Ved maskinens dashbordpanel, finn dashbordpanelskruen til hyre for hullet med gummitetning (Figure 151).



   Figure 151

   1. 33,3mm
   2. avstiverplate
   3. 8mm bor

2. Ml 33,3mm til hyre for midten av skruen og tegn en vertikal linje med en blyant (Figure 151).

3. Ml fra den vre kanten av dashbordet ned 21 mm og marker plasseringen med en vannrett linje.

4. Bruk en kjrner p dashbordet i skjringspunktene til merkene.

5. Bor i dashbordet p kjrnermerket med et 8mm (5/16tomme) bor (Figure 151).

6. Innrett den flate siden av avstiverplaten til dashbordpanelet med en flensskrue (5/16x 3/4tomme).

7. Innrett avstiverplaten horisontalt med den vre kanten av dashbordpanelet, og bruk avstiveren som en mal for bore de gjenvrende tre hullene i dashbordpanelet (Figure 151).

8. Fjern avstiverplaten fra dashbordpanelet.

Close section

1. Monter kuleleddfestet p instrumentpanelet med de fire boltene (1/4 x 1-1/2tomme), avstiverplaten og flenslsemutteren (1/4tomme), som vist i Figure 152.



   Figure 152

   1. Bolt (1/4x 1-1/2tomme)
   2. Kuleleddfeste
   3. Avstiverplate
   4. Flenslsemutter (1/4tomme)

2. Stram boltene og mutterne til 1017–1243Ncm.

3. Lsne knotten p monitorarmen til du kan fre bde kuleleddet for koblingen p baksiden av spredermonitoren og kulekoblingen for festet p dashbordpanelet inn p monitorarmens sokkel (Figure 153).



   Figure 153

   1. Kuleledd
   2. Monitorarm
   3. Knott

4. Juster spredermonitoren slik at du lett kan se skjermen fra frersetet (Figure 153).

5. Stram knotten for monitorarmen godt for hnd (Figure 153).

Close section

Important: Noen kontakter i dataledningssatsen blir ikke brukt. Pse at hettene og pluggene til de ubrukte kontaktene er godt festet.

Koble kontakten med tre sokler (grensesnitt for elektrisk strm) i navigasjonssystemets elektriske ledningssats til kontakten med tre pinner (grensesnitt for elektrisk strm) i dataledningssatsen (Figure 154 og Figure 155).

Close section

1. Fr den 390 cm lange forgreningen til dataledningssatsen til hyre side av motorrommet (ved siden av luftfilteret for motoren) og bakover under nedre hyre omrde av det bakre motordekselet (Figure 157).



   Figure 157

   1. Bakre motordeksel
   2. Motorrom
   3. 390 cm lang forgrening (dataledningssats)

2. Fr den 390cm lange forgreningen av dataledningssatsen langs hyre veltebeskyttelsesrr med kontakten med tolv sokler (gr) og kontakten med tolv sokler (svart) opp mot navigasjonsmottakeren (Figure 158).



   Figure 158

   1. Kontakt med tolv pinner venstre (gr) – navigasjonsmottaker
   2. Kontakt med tolv pinner hyre (svart) – navigasjonsmottaker
   3. Kontakt med tolv sokler (svart) – dataledningssats
   4. Hyre veltebeskyttelsesrr
   5. 390 cm lang dataledningssatsforgrening
   6. Kontakt med tolv sokler (gr/svart) – dataledningssats
   7. Kabelfester

3. Innrett de to kilene p den lange siden av den gr og svarte kontakten med tolv sokler i dataledningssatsen med de to sporene i den nedre, vertikale veggen i den venstre (gr) kontakten med tolv pinner i navigasjonsmottakeren (Figure 159).

   Note: Vr forsiktig nr du kobler ledningssatsen til navigasjonsmottakeren. Innrettingskilene p ledningssatsens kontakter skal passe inn i kilesporene p kontaktene med pinner p navigasjonsmottakeren.



   Figure 159

   1. Kilespor – nedre, horisontal vegg (venstre (gr) kontakt med tolv pinner – navigasjonsmottaker)
   2. Kilespor – venstre, vertikal vegg (hyre (svart) kontakt med tolv pinner – navigasjonsmottaker)
   3. Innrettingskiler – kort side (svart) kontakt med tolv sokler – dataledningssats
   4. Innrettingskiler – lang side (gr/svart) kontakt med tolv sokler – dataledningssats

4. Koble den gr og svarte kontakten med tolv sokler i dataledningssatsen til den venstre (gr) kontakten med tolv pinner i navigasjonsmottakeren til kontaktene klikker p plass (Figure 159).

5. Innrett de to kilene p den korte siden av den svarte kontakten med tolv sokler i dataledningssatsen med de to kilesporene i den venstre, vertikale veggen i den hyre (svarte) kontakten med tolv pinner i navigasjonsmottakeren (Figure 159).

   Note: Vr forsiktig nr du kobler ledningssatsen til navigasjonsmottakeren. Innrettingskilene p ledningssatsens kontakter skal passe inn i kilesporene p kontaktene med pinner p navigasjonsmottakeren.

6. Koble den helt svarte kontakten med tolv sokler i dataledningssatsen til den venstre (svarte) kontakten med tolv pinner i navigasjonsmottakeren til kontakten klikker p plass (Figure 159).

7. Fest den 390 cm lange forgreningen av dataledningssatsen til hyre veltebeskyttelsesrr med to kabelfester som vist i Figure 158.

   Note: Pse at kabelen er slakk mellom kontakten med tolv sokler og kabelfestet.

Close section

1. Fr den 100 cm lange forgreningen til den elektriske ledningssatsen (Figure 160) med kontakten med n pinne ned til omrdet hvor de fremre og bakre ledningssatsene for maskinen kobles til. Se Figure 120 i Koble til fremre og bakre ledningssats.



   Figure 160

   1. Kabelfester
   2. 390 cm – dataledningssatsforgrening
   3. 100 cm – elektrisk ledningssatsforgrening
   4. 100 cm – dataledningssatsforgrening

2. Fr den 100 cm lange forgreningen til dataledningssatsen (Figure 160) med kontakten med fire pinner for CAN 2/sprederkontrolleren ned til omrdet hvor de fremre og bakre ledningssatsene for maskinen kobles til. Se Figure 120 i Koble til fremre og bakre ledningssats.

3. Koble til kontakten med fire pinner i dataledningssatsen for CAN2/ sprederkontrolleren, til kontakten med fire sokler i den bakre ledningssatsen for CAN2/ sprederkontrollkretsen (Figure 161).



   Figure 161

   1. Foran p maskinen
   2. Maskinens fremre ledningssats
   3. Kontakt med n pinne – elektrisk ledningssatsforgrening (svitsjet strm)
   4. Kontakt med n sokkel – bakre ledningssats (koblet strm)
   5. Dataledningssats (CAN2/ sprederkontroller)
   6. Elektrisk ledningssats (svitsjet strm)
   7. Kontakt med fire pinner – dataledningssats (CAN2/ sprederkontroller)
   8. Kontakt med fire sokler – bakre ledningssats (CAN2/ sprederkontroller)
   9. Maskinens bakre ledningssats

4. Koble kontakten med n pinne i den elektriske ledningssatsen til kontakten med n sokkel i den bakre ledningssatsen (Figure 161).

Close section

1. Fr den 220 cm lange forgreningen for navigasjonssystemets elektriske ledningssats over seteboksvinkelen og ned langs venstre sttte for motordekselet (Figure 162).



   Figure 162

   1. Kabelfester
   2. Motordekselsttte
   3. 165 cm lang forgrening (bakre ledningssats)
   4. Maskinens hyre side
   5. Foran p maskinen
   6. Luftfilter (motor)
   7. 220 cm lang forgrening (dataledningssats)
   8. 220 cm lang forgrening (navigasjonssystemets elektriske ledningssats)

2. Fest ledningssatsen til motordekselsttten med kabelfester (Figure 162).

3. Fr den 220 cm lange forgreningen for navigasjonssystemets elektriske ledningssats ned langs venstre sttte for motordekselet og under venstre rammerr (Figure 163).



   Figure 163

   1. Maskinens venstre side
   2. 165 cm lang forgrening (bakre ledningssats)
   3. Hull i seteboksvinkel
   4. Kabelfester
   5. Motordekselsttte
   6. Foran p maskinen
   7. 220 cm lang forgrening (navigasjonssystemets elektriske ledningssats)

4. Fest ledningssatsen til hullet i seteboksvinkelen og motordekselsttten med tre kabelfester (Figure 163 og Figure 164).



   Figure 164

   1. 165 cm lang forgrening (bakre ledningssats)
   2. Motordekselsttte
   3. Kabelfester
   4. Venstre rammerr
   5. Negativ ringterminal (svart ledning) – 165 cm lang forgrening (bakre ledningssats)
   6. Positiv ringterminal (rd ledning) – 165 cm lang forgrening (bakre ledningssats)
   7. Foran p maskinen
   8. Maskinens venstre side

5. Fr 10A-sikringen og de positive og negative ringklemmene i den 220cm lange forgreningen av navigasjonssystemets elektriske ledningssats til oversiden av batteriet (Figure 164).

   Note: Du fullfrer montering av ringklemmene i Fre navigasjonssystemets elektriske ledningssats til batteriet.

Close section

1. P hyre side av motorrommet frer du den 220 cm lange forgreningen av dataledningssatsen fremover til luftfilteret for motoren og ned mot det nedre hyre hjrnet av radiatoren (Figure 166).



   Figure 166

   1. Luftfilter (motor)
   2. Radiator
   3. Maskinens fremre ledningssats
   4. 220 cm lang dataledningssatsforgrening
   5. Kabelfester
   6. Foran p maskinen
   7. R-klemmer

2. Fr den 220 cm lange forgreningen av dataledningssatsen fremover og gjennom de to R-klemmene nederst p maskinen (Figure 166).

3. Fr den 220 cm lange forgreningen av dataledningssatsen fremover og opp gjennom gummitetningen som omgir hullet i gulvpanelet (Figure 167).



   Figure 167

   1. R-klemme
   2. 220 cm lang dataledningssatsforgrening
   3. Gummitetning (gulvpanel)
   4. Foran p maskinen

4. Fr den 220 cm lange forgreningen av dataledningssatsen opp og langs den fremre ledningssatsen p maskinen (Figure 167).

5. Fr den 220 cm lange forgreningen av dataledningssatsen opp gjennom gummitetningen som omgir hullet i dashbordpanelet (Figure 168).



   Figure 168

   1. Gummitetning (dashbordpanel)
   2. 220 cm lang dataledningssatsforgrening
   3. Kontakt med 26 pinner (sprederskjerm)
   4. Kontakt med 26 sokler – dataledningssats (spredermonitor)

6. Innrett kontakten med 26 sokler i dataledningssatsen med kontakten med 26 pinner i sprederskjermen, og trykk sokkelkontakten inn i pinnekontakten inntil kontakten klikker p plass (Figure 168).

Close section

1. Fr den positive klemmen (rd ledning), negative klemmen (svart ledning) og 50A-sikringsblokk i den bakre ledningssatsen mellom batterikassen og maskinens chassis (Figure 170).



   Figure 170

   1. Positiv batterikabel
   2. Positiv ringterminal (rd ledning) – 165 cm lang forgrening (bakre ledningssats)
   3. Positiv ringterminal (rd ledning) – 220 cm lang forgrening (navigasjonssystemets elektriske ledningssats)
   4. 50A-sikringsblokk – bakre ledningssats
   5. 10 A-sikringsblokk – navigasjonssystemets elektriske ledningssats
   6. Negative batterikabel
   7. Sekskantmutter
   8. Batteripol (positiv)
   9. Klemme (batterikabel)
   10. T-bolt
   11. Negativ ringterminal (svart ledning) – 165 cm lang forgrening (bakre ledningssats)
   12. Negativ ringterminal (svart ledning) – 220 cm lang forgrening (navigasjonssystemets elektriske ledningssats)
   13. Batteripol (negativ)

2. Fr den positive klemmen (rd ledning), negative klemmen (svart ledning) og 10A-sikringsblokken i navigasjonssystemets elektriske ledningssats mellom batterikassen og maskinens chassis.

3. Fjern T-boltene og sekskantmutterne fra klemmene til de positive og negative batterikablene (Figure 170).

4. Monter en T-bolt gjennom den positive klemmen (rd ledning) p den bakre ledningssatsen, den positive klemmen til navigasjonssystemets elektriske ledningssats og klemmen til den positive batterikabelen (Figure 170).

5. Fest klemmene og T-bolten lst med en sekskantmutter (Figure 170).

   Note: Ikke monter batterikabelen p batteriet i denne omgangen.

6. Monter en T-bolt gjennom den bakre ledningssatsens negative klemme (svart ledning), den negative klemmen til navigasjonssystemets elektriske ledningssats og den negative batterikabelens klemme (Figure 170).

7. Fest klemmene og T-bolten lst med en sekskantmutter (Figure 170).

   Note: Ikke monter batterikablene p batteriet i denne omgangen.

Close section

1. P enden av den 236cm lange forgreningen av ledningssatsen innretter du kontakten med fire sokler i ledningssatsen for finishingsettet med kontakten med fire pinner i ledningssatsen for kompressoren (Figure 172).



   Figure 172

   1. Kompressor
   2. Kontakt med fire pinner (ledningssats for kompressor)
   3. Kontakt med fire sokler (ledningssats for finishingsett)

2. Sett inn kontakten med 4 pinner i kontakten med 4 sokler (Figure 172).

   Note: Trykk kontaktene sammen til koblingen knepper p plass.

Close section

1. Fr slangene for skumdysene p venstre og hyre bomseksjon innover og gjennom R-klemmen nr omdreiningspunktet for hver ytre bomseksjon (Figure 173).



   Figure 173

   1. Slanger – skummarkrdyse (hyre bomseksjon)
   2. R-klemme
   3. Slanger – skummarkrdyse (venstre bomseksjon)
   4. Kabelfester
   5. Tilkoblingspanel (skummarkrkompressor)

2. Fr rrene frem langs innsiden av kompressoren for tanken (Figure 173).

3. Koble rret med kabelfeste som du klargjorde i trinn 9 av Fjerne vske- og luftrr fra maskinen., ved innrette det bl rret for den hyre bomseksjonen med kompresjonskoblingen for hyre bomseksjons vannkrets (Figure 174).



   Figure 174

   1. Kompresjonskobling – vann (hyre bomseksjon – bl slange)
   2. Kompresjonskobling – luft (hyre bomseksjon – gjennomsiktig slange)
   3. Kabelfeste
   4. Kompresjonsmutter – luft (hyre bomseksjon – bl slange)
   5. Kompresjonsmutter – vann (hyre bomseksjon – gjennomsiktig slange)

4. Monter kompresjonsmutteren for rret p koblingen og trekk til mutteren for hnd (Figure 174).

5. Innrett det gjennomsiktige rret for den hyre bomseksjonen med kompresjonskoblingen for hyre bomseksjons luftkrets (Figure 174).

6. Monter kompresjonsmutteren for rret p koblingen og trekk til mutteren for hnd (Figure 174).

7. Koble til det umerkede rret (uten kabelfeste) ved innrette det bl rret for den venstre bomseksjonen med kompresjonskoblingen for venstre bomseksjons vannkrets (Figure 175).



   Figure 175

   1. Kompresjonskobling – vann (venstre bomseksjon – bl slange)
   2. Kompresjonskobling – luft (venstre bomseksjon – gjennomsiktig slange)
   3. Kompresjonsmutter (venstre bomseksjon – bl slange)
   4. Kompresjonsmutter (venstre bomseksjon – gjennomsiktig slange)

8. Monter kompresjonsmutteren for rret p koblingen og trekk til mutteren for hnd (Figure 175).

9. Innrett det gjennomsiktige rret for den venstre bomseksjonen med kompresjonskoblingen for venstre bomseksjons luftkrets (Figure 175).

10. Monter kompresjonsmutteren for rret p koblingen og trekk til mutteren for hnd (Figure 175).

11. Fest skummarkrslangen til sprederdyseslangene med to kabelfester (Figure 173).

Close section

1. Koble til kontakten med to pinner til ledningssatsen for den soniske bommen, til kontakten med to pinner p aktiveringssolenoiden for den hyre sylinderen p lftesylindermanifolden (Figure 176).



   Figure 176

   1. Lftesylindermanifold
   2. Kontakt med to pinner (lftesylindermanifold – aktivere venstre sylinder)
   3. Kontakt med to pinner (lftesylindermanifold – aktivere hyre sylinder)
   4. Kontakt med to sokler (ledningssats for sonisk bom – aktivere venstre sylinder)
   5. Kontakt med to sokler (ledningssats for sonisk bom – aktivere hyre sylinder)

2. Koble til kontakten med to pinner til ledningssatsen for den soniske bommen, til kontakten med to pinner p aktiveringssolenoiden for venstre sylinder p lftesylindermanifolden (Figure 176).

3. Koble fra kontaktene med to sokler p ledningssatsen for finishingsettet for den soniske bommen (Figure 177), fra kontakten med to pinner p solenoidene for lftesylindermanifolden som flger:

   • Venstre bomseksjon opp

   • Hyre bomseksjon opp

   • Venstre bomseksjon ned

   • Hyre bomseksjon ned



   Figure 177

   1. Kontakt med to pinner (lftesylindermanifold – venstre bomseksjon opp)
   2. Kontakt med to pinner (lftesylindermanifold – hyre bomseksjon opp)
   3. Baksiden av maskinen
   4. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – venstre bomseksjon ned)
   5. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – venstre bomseksjon opp)
   6. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – hyre bomseksjon opp)
   7. Kontakt med to sokler (ledningssats for finishingsett til sonisk bom – hyre bomseksjon ned)

Close section

1. Koble kontakten med tre sokler p det soniske bomledningssettet til kontakten med tre pinner p kabelen for hyre ultrasoniske sensor (Figure 178).



   Figure 178

   1. Lftesylindermanifold
   2. Kontakt med tre sokler (ledningssats for sonisk bom – hyre sensor)
   3. Kontakt med tre pinner (kabel – hyre ultrasonisk sensor)
   4. Maskinens hyre side
   5. Kontakt med tre sokler (ledningssats for sonisk bom – venstre sensor)
   6. Kontakt med tre pinner (kabel – venstre ultrasonisk sensor)
   7. Maskinens venstre side
   8. Baksiden av maskinen
   9. Maskinens venstre side

2. Koble kontakten med tre sokler p det soniske bomledningssettet til kontakten med tre pinner p kabelen for venstre ultrasoniske sensor (Figure 178).

Close section

1. Bruk en drill med 5mm bor til bore ut de elleve popnaglene (Figure 179) som fester forsterkningsplaten (enkel rad) og gummidekslet til enden av seksjonsdekslet med elleve dyser for den midtre bomseksjonen som du fjernet i trinn 2 av Fjerne dekselet til midtre seksjon (11-dyse) p det valgfrie Tildekket bomsett.



   Figure 179

   1. Seksjonsdeksel med elleve dyser
   2. Drill og 5mm bor
   3. Nagle (3/16 x 1/2 tomme)
   4. Forsterkningsplate (enkel rad)
   5. Gummideksel

2. Fjern forsterkningsplaten, elleve skiver (3/16tomme) og gummidekslet fra bomdekslet med elleve dyser (Figure 179).

   Note: Ta vare p forsterkningsplaten, skivene og gummidekslet montering i trinn 5 og 6.

3. Innrett hullene i forsterkningsplaten (dobbel rad) p dekselutvidelsen med hullene i enden av bomdekslet med elleve dyser (Figure 180).



   Figure 180

   1. Seksjonsdeksel med elleve dyser
   2. Forsterkningsplate (dobbel rad)
   3. Dekselutvidelse

4. Fest dekselutvidelsen til seksjonsdekslet med elleve dyser (Figure 181) med elleve popnagler (Toro-delenr. 114439).



   Figure 181

   1. Seksjonsdeksel med elleve dyser
   2. Forsterkningsplate (dobbel rad)
   3. Popnagler (Toro-delenr. 114439)
   4. Dekselutvidelse

5. Innrett hullene i gummidekslet og forsterkningsplaten (enkel rad) som du fjernet i trinn 2 med hullene i enden av dekselutvidelsen (Figure 182).



   Figure 182

   1. Seksjonsdeksel med elleve dyser
   2. Dekselutvidelse
   3. Popnagle (Toro-delenr. 114439)
   4. Skive (3/16tomme)
   5. Forsterkningsplate (enkel rad)
   6. Gummideksel

6. Fest forsterkningsplaten og gummidekslet p dekselutvidelsen med de elleve popnaglene (Toro-delenr. 114439) og de elleve skivene (3/16tomme) som du fjernet i trinn 5.

   Note: Rett inn skivene (3/16tomme) mot innsiden av dekselutvidelsen.

Close section

1. Monter de fire klipsmutterne (Toro-delenr. 94-2413) p de to stttebrakettene p det midtre seksjonsdekslet (Toro-delenr. 131-3703-03), som vist i Figure 183.



   Figure 183

   1. Klipsmutter (Toro-delenr. 94-2413)
   2. Stttebrakett (midtre seksjonsdeksel – Toro-delenr. 131-3703-03)

2. Ved utvidelsen av den midtre bomseksjonen finner du de to hullparene i sttterammens vertikale overflate med 25mm mellomrom mellom hullene (Figure 184).



   Figure 184

   1. Utvidelse (midtre bomseksjon)
   2. Stttebrakett – Toro-delenr. 131–3703–03 (bred flens til hyre)
   3. Sttterammehull (utvidelse for midtre bomseksjon)
   4. Flenslsemuttere (3/8tomme – Toro-delenr. 104-8301)
   5. Flenshodebolter (3/8x 1-1/4tomme – Toro-delenr. 110-5050)

3. Innrett hullene i stttebraketten (Toro-delenr. 131-3703-03) med hullene i utvidelsen for den midtre bomseksjonen som du identifiserte i trinn 2, med den brede flensen av braketten til venstre. Se Figure 184.

4. Monter stttebraketten til sttterammen (Figure 184) med fire flenshodebolter (3/8x 1-1/4tomme – Toro-delenr. 110-5050) og fire flenslsemuttere (3/8tomme – Toro-delenr. 104-8301).

5. Gjenta trinn 2 til 4 ved de to andre hullparene i utvidelsen for den midtre bomseksjonen og den andre stttebraketten, flenshodeboltene og flenslsemutterne.

6. Stram mutterne og boltene til 37–45Nm.

Close section

1. Innrett hullene i det midtre seksjonsdekslet med hullene i stttebrakettene for midtre seksjonsdeksel (Figure 185).



   Figure 185

   1. Venstre bomdeksel
   2. Stttebraketter
   3. Hyre bomdeksel
   4. Flenshodebolter (5/16 x 1-1/4tomme)
   5. Midtre bomdeksel
   6. Dekselstropper

2. Innrett hullene i to av dekselstroppene som du fjernet i trinn 1 av Fjerne dekselet til midtre seksjon (11-dyse) p det valgfrie Tildekket bomsett med slangen i dekslet og to av stttebrakettene (Figure 185).

3. Monter dekselstroppene og dekslet til stttebrakettene med de fire flenshodeboltene (5/16 x 1-1/4 tomme) som du fjernet i trinn 1 av Fjerne dekselet til midtre seksjon (11-dyse) p det valgfrie Tildekket bomsett.

4. Innrett hullene i de to dekselstroppene (Toro-delenr. 120-0629) med de fire gjenvrende hullene i dekslet og de fire gjenvrende hullene i stttebrakettene (Figure 185).

5. Monter dekselstroppene og dekslet til stttebrakettene (Figure 185) med de fire flenshodeboltene (5/16 x 1-1/4 tomme – Toro-delenr. 323-36).

6. Trekk til boltene til 1978 til 2542Ncm.

Close section
