Sada svtel

1. Umstte stroj na vodorovn povrch azathnte parkovac brzdu.

2. Spuste sekac ploinu na zem.

3. Vypnte motor avyjmte kl ze zapalovn.

4. Odpojte a zvednte kryt motoru a zafixujte jej ve zven poloze pomoc podpry.

5. Odpojte od akumultoru zporn (-) kabel akumultoru.

1. Vyvrtejte otvory, viz Figure 1.



   Figure 1

   Pedn st stroje

   1. 292mm
   2. 89 mm
   3. Otvor (32 mm)

2. Vyvrtejte otvory, viz Figure 2.



   Figure 2

   Pedn st stroje

   1. 406mm
   2. 186mm
   3. 25mm
   4. Prmr 10,3mm

3. Vyvrtejte otvory pro klakson, viz Figure 3.



   Figure 3

   1. Prmr 10,3mm
   2. 64mm
   3. 25mm

4. Vyvrtejte otvory, viz Figure 4.



   Figure 4

   Pedn pohled na oprku nohou

   1. 260 mm
   2. 32 mm
   3. 114 mm

Díly potřebné k provedení tohoto kroku:

1. Odklopte bon kryt ovldacho panelu (Figure 5) a odlote jej stranou.



   Figure 5

   1. Bon kryt ovldacho panelu
   2. Zpadky

2. Vyhledejte aodstrate vylamovac ztku umstnou na pedn stran ovldacho panelu pod ttkem (Figure 6).



   Figure 6

   1. Horn strana ovldacho panelu
   2. Spna osvtlen
   3. Vylamovac ztka

   Note: Umstte oky na spnai vstranch svtel mimo dosah obsluhy.

3. Zasute spna svtel, viz Figure 6.

Díly potřebné k provedení tohoto kroku:

1. Namontujte lev aprav zadn svtlo spouitm 4roubU a4matic snkrukem (palce) (Figure 7). Pesvdte se, zda jste nezakryli ttek.



   Figure 7

   1. Prav zadn svtlo
   2. roub U
   3. Lev zadn svtlo
   4. Matice snkrukem (palce)

2. Namontujte desku svtla astedov zadn svtlo (Figure 8).

   Note: K dren desky svtla pi jejm upevovn ke stroji mon budete vyadovat pomoc dal osoby.



   Figure 8

   1. Deska svtla
   2. Stedov zadn svtlo
   3. roub (10xpalce)
   4. Matice snkrukem (1/4palce)
   5. roub (xpalce)
   6. Matice snkrukem (.10)

Díly potřebné k provedení tohoto kroku:

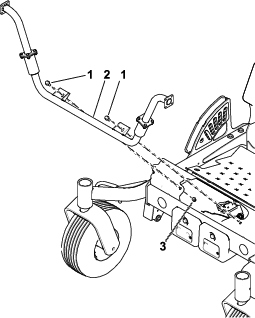

Namontujte montn celek drku svtlometu kpedn sti stroje pomoc 2roub (x1palec) a2matic snkrukem (palce), viz Figure 9.

Figure 9

1. roub (x1palec)
2. Montn celek drku svtlometu
3. Matice snkrukem (palce)

Díly potřebné k provedení tohoto kroku:

1. Demontujte kryty ze svtlomet (Figure 11).

   Note: Voliteln nstavce svtlomet jsou ureny vhradn pro sekac ploiny 183cm a254cm (Figure 10).

2. Vppad poteby namontujte nstavec svtlometu pomoc 4roub (xpalce) a4pojistnch matic (palce), viz Figure 10.

3. Namontujte svtlomet na nstavec nebo montn celek drku svtlometu pomoc 4roub (xpalce) a4pojistnch matic (palce), viz Figure 10.



   Figure 10

   Zobrazena prav strana

   1. Pojistn matice (palce)
   2. Montn celek svtlometu
   3. roub (xpalce)
   4. Voliteln nstavec svtlometu je uren vhradn pro sekac ploiny 183cm a254cm.
   5. Kabelov svazek svtla

4. Nainstalujte elektrick konektory pednho svtla (Figure 11).



   Figure 11

   Zobrazena prav strana

   1. Pipojovac zsuvka
   2. roub (xpalce)
   3. Kryt svtlometu
   4. Konektor

5. Na svtlomety namontujte kryty (Figure 11).

Díly potřebné k provedení tohoto kroku:

Important: Tento postup je uren pouze pro sekac ploiny 254cm.

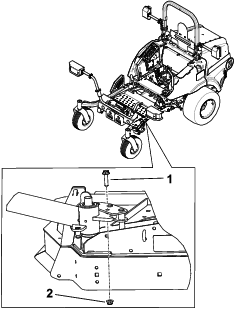

Zajistte zpadku vidlice otonho kola, viz Figure 12.

Figure 12

1. roub sprubovou hlavou (x1palce)
2. Matice snkrukem (palce)

Díly potřebné k provedení tohoto kroku:

1. Demontujte stvajc levou rukoje apodloky arouby si uschovejte.

2. Namontujte novou rukoje pomoc stvajcch podloek aroub (Figure 13).



   Figure 13

   1. Pka
   2. Podloka (stvajc)
   3. roub (stvajc)

Díly potřebné k provedení tohoto kroku:

Namontujte klakson, viz Figure 14.

Figure 14

1. Vratov roub (5/16xpalce)
2. Klakson
3. Matice snkrukem (5/16palce)

Díly potřebné k provedení tohoto kroku:

Note: Nepipojujte ern (zporn) kabel, dokud nebude namontovna kompletn souprava.

1. Prothnte vtev kabelovho svazku srel blikae a do postrannho krytu, kde hlavn svazek vstupuje do panelu (viz Figure 14).

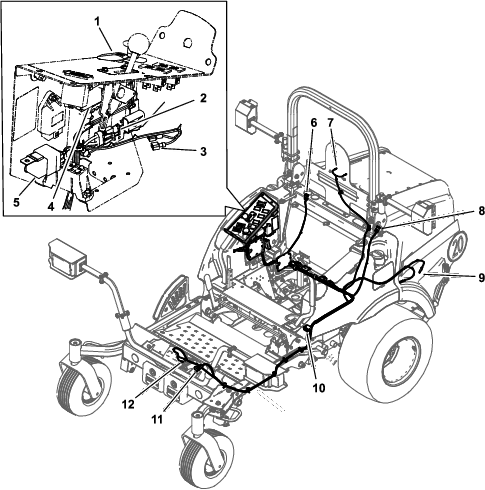

   Figure 15

   1. Spna
   2. 10A pojistka
   3. Konektor splochmi ply
   4. Modul blikae
   5. Rel blikae
   6. Prav zadn svtlo
   7. Osvtlen SPZ
   8. Lev zadn svtlo
   9. Pipojte erven (kladn) kabely kakumultoru.
   10. Pepojen ovldac pky
   11. Konektor svtla
   12. Konektor klaksonu

2. Konektory splochmi ply pod ovldacm panelem pouijte nsledovn:

   Note: Pouijte pouze 1 zkonektor splochmi ply vyobrazench na Figure 15.

   • Je-li namontovna jednotka pomocnho napjen (model 30382), pipojte odpovdajc konektor splochmi ply kotevenmu plochmu konektoru na modulu pomocnho napjen.

   • Jestlie jednotka pomocnho napjen (model 30382) nen namontovna, pipojte odpovdajc konektor splochmi ply ke stvajcmu odpovdajcmu rovmu vodii.

3. Prothnte kabelov svazek do stroje, viz Figure 15.

4. Pomoc magnetickch drk (viz Figure 16) pipevnte kabelov svazek.



   Figure 16

   1. Magnetick drky kabelovho svazku
   2. Kabelov svazek

Díly potřebné k provedení tohoto kroku:

1. Namontujte ttky 20km/h, viz Figure 17.

2. Namontujte typov ttek, viz Figure 17.

3. Do vyobrazenho msta kovovho rmu vyrazte datum, viz Figure 17.

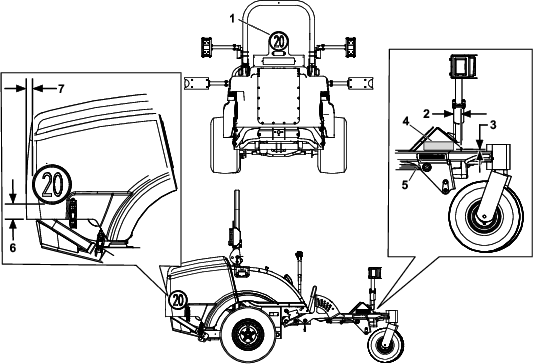

   Figure 17

   1. ttek 20km/h
   2. 3,8cm
   3. 6,4mm
   4. ttek svrobnm slem
   5. Pro zkaznky vNmecku mus bt na bon stran rmu vtto oblasti vyraeny poadovan informace.
   6. 7,6cm
   7. 12,7cm

1. Pipojte zporn kabel akumultoru aern (zporn) kabel kakumultoru.

2. Piklopte kryt motoru.

3. Vyzkouejte vechny funkce sady.

• Spna vstranch svtel zapn vstran svtla afunguje pi zapnutm ivypnutm zapalovn (Figure 18).



  Figure 18

  1. Spna osvtlen

  • Vstran svtla zapnete stisknutm strany kolbkovho tlatka svstranm symbolem.

  • Stisknutm druh strany kolbkovho tlatka vstran svtla vypnete.

• Spna smrovch svtel ovld prav alev smrov svtla, je-li zapalovn zapnut poloze (Figure 19).



  Figure 19

  1. Spna reflektoru atlumench svtel
  2. Spna smrovho svtla
  3. Tlatko klaksonu

  • Stisknutm lev strany spnae smrovch svtel zapnete lev smrov svtla.

  • Stisknutm prav strany spnae smrovch svtel ajeho vrcenm do stedov polohy lev smrov svtla vypnete.

  • Stisknutm prav strany spnae smrovch svtel zapnete prav smrov svtla.

  • Stisknutm lev strany spnae smrovch svtel ajeho vrcenm do stedov polohy prav smrov svtla vypnete.

• Spna reflektoru atlumench svtel ovld reflektory pouze pi zapnutm zapalovn (Figure 19).

  • Reflektor zapnete zatlaenm spnae dopedu.

  • Tlumen svtla reflektoru zapnete pesunutm spnae dozadu.

• Klakson rozeznte stisknutm tlatka klaksonu.

• oky udrujte ist, istte je otrnm navlhenm hadkem. Nepouvejte istie obsahujc rozpoutdla.

• Podle poteby lze vechny rovky svtel vymnit. Pouvejte nhradn rovky se sprvnm naptm a vkonem, podrobnosti zjistte porovnnm se starou rovkou.
