Valosarja

1. Siirr kone tasaiselle maalle ja kytke seisontajarru.

2. Laske leikkuupyt maahan.

3. Sammuta moottori ja irrota virta-avain.

4. Avaa moottorin suojuksen salpa, nosta suojus ja tue se auki kannatintangolla.

5. Irrota akun miinuskaapeli (–) akusta.

1. Poraa reik kuvan mukaisesti (Figure 1).



   Figure 1

   Koneen etuosa

   1. 29,2cm
   2. 8,9cm
   3. Reik (3,2cm)

2. Poraa reit kuvan mukaisesti (Figure 2).



   Figure 2

   Koneen etuosa

   1. 40,6cm
   2. 18,6cm
   3. 25mm
   4. 1cm:n halkaisija

3. Poraa reit nimerkille kuvan mukaisesti (Figure 3).



   Figure 3

   1. 1cm:n halkaisija
   2. 6,4cm
   3. 25mm

4. Poraa reit kuvan mukaisesti (Figure 4).



   Figure 4

   Jalkatuki edest nhtyn

   1. 26cm
   2. 3,2cm
   3. 11,4cm

Vaiheeseen tarvittavat osat:

1. Irrota ohjauspaneelin sivusuojus ja aseta se syrjn (Figure 5).



   Figure 5

   1. Ohjauspaneelin sivusuojus
   2. Salvat

2. Irrota ohjauspaneelin etuosassa tarran alla oleva tulppa (Figure 6).



   Figure 6

   1. Ohjauspaneelin ylosa
   2. Valokytkin
   3. Tulppa

   Note: Sijoita varoitusvilkkujen kytkimen lasi kuljettajasta poispin.

3. Asenna valokytkin kuvan mukaisesti (Figure 6).

Vaiheeseen tarvittavat osat:

1. Asenna vasen ja oikea takavalo neljll U-pultilla ja neljll laippamutterilla (3/8tuumaa) (Figure 7). Varmista, ett tarraa ei peitet.



   Figure 7

   1. Oikea takavalo
   2. U-pultti
   3. Vasen takavalo
   4. Laippamutterit (3/8tuumaa)

2. Asenna valon levy ja keskimminen takavalo (Figure 8).

   Note: Toista henkil saatetaan tarvita pitelemn valon levy sen koneeseen kiinnityksen aikana.



   Figure 8

   1. Valon levy
   2. Keskimminen takavalo
   3. Pultti (#107/8tuumaa)
   4. Laippamutteri (1/4tuumaa)
   5. Pultti (1/43/4tuumaa)
   6. Laippamutteri (#10)

Vaiheeseen tarvittavat osat:

Asenna ajovalojen kiinnikekokoonpano koneen etuosaan kahdella pultilla (3/81tuumaa) ja kahdella laippamutterilla (3/8tuumaa) (Figure 9).

Figure 9

1. Pultti (3/81tuumaa)
2. Ajovalojen kiinnikekokoonpano
3. Laippamutteri (3/8tuumaa)

Vaiheeseen tarvittavat osat:

1. Irrota suojukset ajovaloista (Figure 11).

   Note: Lisvarusteena saatavat ajovalon jatkeet on tarkoitettu vain 183cm:n ja 254cm:n leikkuupydille (Figure 10).

2. Asenna ajovalon jatke tarvittaessa neljll pultilla (1/43/4tuumaa) ja neljll lukkomutterilla (1/4tuumaa) (Figure 10).

3. Asenna ajovalo jatkeeseen tai ajovalojen kiinnikekokoonpanoon neljll pultilla (1/43/4tuumaa) ja neljll lukkomutterilla (1/4tuumaa) (Figure 10).



   Figure 10

   Kuvassa oikea puoli

   1. Lukkomutteri (1/4tuumaa)
   2. Ajovalokokoonpano
   3. Pultti (1/43/4tuumaa)
   4. Lisvarusteena saatava ajovalon jatke on tarkoitettu vain 183cm:n ja 254cm:n leikkuupydille.
   5. Valon johdinsarja

4. Asenna etuvalon shkkytkennt (Figure 11).



   Figure 11

   Kuvassa oikea puoli

   1. Kosketinten vastakappale
   2. Pultti (1/43/4tuumaa)
   3. Ajovalon suojus
   4. Liitin

5. Asenna suojukset ajovaloihin (Figure 11).

Vaiheeseen tarvittavat osat:

Important: Tm toimenpide koskee vain 254cm:n leikkuupyti.

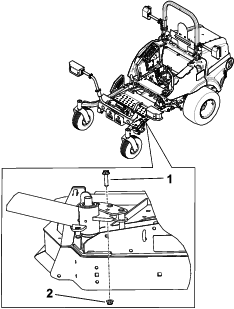

Kiinnit kntpyrn haarukan salpa kuvan mukaisesti (Figure 12).

Figure 12

1. Laippapultti (3/81-1/2tuumaa)
2. Laippamutteri (3/8tuumaa)

Vaiheeseen tarvittavat osat:

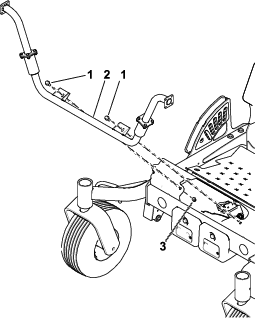

1. Irrota vanha vasemmanpuoleinen kahva ja silyt aluslaatat ja pultit.

2. Asenna uusi kahva vanhoilla aluslaatoilla ja pulteilla (Figure 13).



   Figure 13

   1. Vipu
   2. Aluslaatta (vanha)
   3. Pultti (vanha)

Vaiheeseen tarvittavat osat:

Asenna nimerkki kuvan mukaisesti (Figure 14).

Figure 14

1. Lukkopultti (5/165/8tuumaa)
2. nimerkki
3. Laippamutteri (5/16tuumaa)

Vaiheeseen tarvittavat osat:

Note: l kytke mustaa (miinus) johtoa ennen kuin koko sarja on asennettu.

1. Vie johdinsarjan haara ja vilkkurele yls sivusuojukseen kohtaan, jossa pjohdinsarja tulee paneeliin (Figure 14).

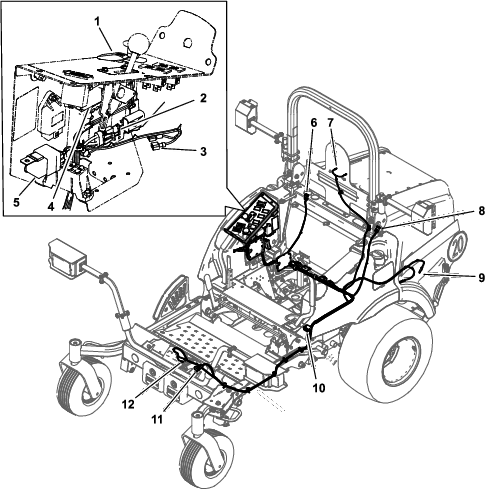

   Figure 15

   1. Kytkin
   2. 10A:n sulake
   3. Lattaliittimet
   4. Vilkkurelemoduuli
   5. Vilkkurele
   6. Oikea takavalo
   7. Rekisterikilven valo
   8. Vasen takavalo
   9. Kytke punaiset (plus) johtimet akkuun.
   10. Ohjausvivun liitnnt
   11. Ajovalon liitin
   12. nimerkin liitin

2. Kyt ohjauspaneelin alla olevia lattaliittimi seuraavasti:

   Note: Kyt vain yht kuvassa nkyv lattaliitint (Figure 15).

   • Jos listehoyksikk (malli 30382) on asennettu, kytke oikea lattaliitin listehoyksikn vapaaseen liitntn.

   • Jos listehoyksikk (malli 30382) ei ole asennettu, kytke oikea lattaliitin, joka sopii vanhaan vaaleanpunaiseen johtoon.

3. Figure 15 nytt johdinsarjan viennin koneeseen.

4. Figure 16 nytt magneettiset pitimet, joilla johdinsarjan voi kiinnitt.



   Figure 16

   1. Magneettiset johdinsarjan pitimet
   2. Johdinsarja

Vaiheeseen tarvittavat osat:

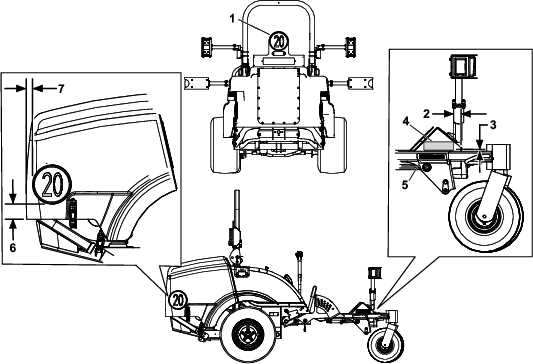

1. Asenna 20km/h -tarrat kuvan mukaisesti (Figure 17).

2. Asenna sarjanumerokilpi kuvan mukaisesti (Figure 17).

3. Stanssaa pivmr metallirungon sivuun kuvassa esitettyyn kohtaan (Figure 17).



   Figure 17

   1. 20km/h -tarra
   2. 3,8cm
   3. 6mm
   4. Sarjanumerotarra
   5. Saksa: stanssaa tarvittavat tiedot rungon sivuun thn kohtaan.
   6. 7,6cm
   7. 12,7cm

1. Kytke akun miinuskaapeli ja musta (miinus) johdin akkuun.

2. Salpaa moottorin suojus.

3. Testaa kaikki sarjan toiminnot.

• Varoitusvilkkujen kytkin kytt varoitusvilkkuja, ja se toimii riippumatta siit, onko virtakytkin KYNNISS- vai PYSYTYS-asennossa (Figure 18).



  Figure 18

  1. Valokytkin

  • Kytke varoitusvilkut kyttn painamalla keinukytkimen varoitusvilkkujen symbolilla varustettua puolta.

  • Kytke varoitusvilkut pois kytst painamalla keinukytkimen toista puolta.

• Suuntavilkun kytkin kytt oikean- ja vasemmanpuoleista suuntavilkkua, kun virtakytkin on KYNNISS-asennossa (Figure 19).



  Figure 19

  1. Ajovalojen ja lhivalojen kytkin
  2. Suuntavilkun kytkin
  3. nimerkin painike

  • Kytke vasemmanpuoleinen suuntavilkku painamalla suuntavilkun kytkimen vasenta puolta.

  • Kytke vasemmanpuoleinen suuntavilkku pois kytst keskiasentoon painamalla suuntavilkun kytkimen oikeaa puolta.

  • Kytke oikeanpuoleinen suuntavilkku painamalla suuntavilkun kytkimen oikeaa puolta.

  • Kytke oikeanpuoleinen suuntavilkku pois kytst keskiasentoon painamalla suuntavilkun kytkimen vasenta puolta.

• Ajovalojen ja lhivalojen kytkin kytt ajovaloja vain, kun virtakytkin on Kynniss-asennossa (Figure 19).

  • Sytyt ajovalot painamalla kytkint eteenpin.

  • Sytyt lhivalot painamalla kytkint taaksepin.

• Kyt nimerkki painamalla nimerkin painiketta.

• Puhdista lasit kostealla liinalla. l kyt liuotepohjaisia puhdistusaineita.

• Vaihda kaikki polttimot tarvittaessa. Kyt vaihtopolttimoita, joiden jnnite ja tehonormitus on oikea. Tarkista tiedot vanhoista polttimoista.
