Kit luci

1. Portate la macchina su un terreno pianeggiate e innestate il freno di stazionamento.

2. Abbassate al suolo il piatto di taglio.

3. Spegnete il motore ed estraete la chiave.

4. Sbloccate il cofano del motore, sollevatelo e fissatelo in posizione sollevata con l'asta di sostegno.

5. Scollegate il cavo negativo (-) della batteria dalla batteria.

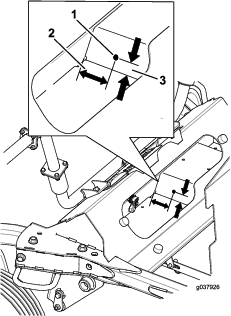

1. Realizzate il foro come illustrato nella Figure 1.



   Figure 1

   Parte anteriore della macchina

   1. 29,2 cm
   2. 8,9 cm
   3. Foro (3,2 cm)

2. Realizzate i fori come illustrato nella Figure 2.



   Figure 2

   Parte anteriore della macchina

   1. 40,6 cm
   2. 18,6 cm
   3. 25mm
   4. Diametro 13/32"

3. Realizzate i fori per l’avvisatore acustico come illustrato nella Figure 3.



   Figure 3

   1. Diametro 13/32"
   2. 6,4 cm
   3. 25mm

4. Realizzate i fori come illustrato nella Figure 4.



   Figure 4

   Vista anteriore del poggiapiedi

   1. 26 cm
   2. 3,2 cm
   3. 11,4 cm

Parti necessarie per questa operazione:

1. Sbloccate il pannello laterale del quadro di comando (Figure 5) e mettetelo da parte.



   Figure 5

   1. Pannello laterale del quadro di comando
   2. Dispositivi di chiusura

2. Individuate e togliete il tappo posto vicino alla parte anteriore del quadro di comando, sotto l'adesivo (Figure 6).



   Figure 6

   1. Parte superiore del quadro di comando
   2. Interruttore delle luci
   3. Tappo

   Note: Posizionate il vetrino sull’interruttore di emergenza dalla parte opposta all'operatore.

3. Inserite l’interruttore delle luci come illustrato nella Figure 6.

Parti necessarie per questa operazione:

1. Montate le luci posteriori destra e sinistra con 4 bulloni a U e 4 dadi flangiati (3/8") (Figure 7). Assicuratevi di non coprire l’adesivo.



   Figure 7

   1. Luce posteriore destra
   2. Bullone a U
   3. Luce posteriore sinistra
   4. Dadi flangiati (3/8")

2. Montate la piastra delle luci e la luce posteriore centrale (Figure 8).

   Note: Potreste aver bisogno di un’altra persona per sostenere la piastra luci mentre la fissate alla macchina.



   Figure 8

   1. Piastra delle luci
   2. Luce posteriore centrale
   3. Bullone (10 x 7/8")
   4. Dado flangiato (")
   5. Bullone (" x ")
   6. Dado flangiato (n° 10)

Parti necessarie per questa operazione:

Montate il gruppo di supporto fari sulla parte anteriore della macchina con 2 bulloni (3/8" x 1") e 2 dadi flangiati (3/8"); vedere Figure 9.

Figure 9

1. Bullone (3/8" x 1")
2. Gruppo di supporto fari
3. Dado flangiato (")

Parti necessarie per questa operazione:

1. Rimuovete i carter dai fari (Figure 11).

   Note: Le prolunghe per fari opzionali sono destinate unicamente a macchine con piatti di taglio da 183 cm e 254 cm (Figure 10).

2. Se necessario, montate la prolunga per faro con 4 bulloni (" x ") e 4 dadi di bloccaggio ("); vedere Figure 10.

3. Montate il faro sulla prolunga o sul gruppo di supporto con 4 bulloni (" x ") e 4 dadi di bloccaggio ("); vedere Figure 10.



   Figure 10

   Illustrazione del lato destro

   1. Dado di bloccaggio (")
   2. Gruppo faro
   3. Bullone (" x ")
   4. Le prolunghe per fari opzionali sono destinate unicamente a macchine con piatti di taglio da 183 cm e 254 cm.
   5. Cablaggio faro

4. Collegate i connettori elettrici dei fari (Figure 11).



   Figure 11

   Illustrazione del lato destro

   1. Connettore femmina del morsetto
   2. Bullone (" x ")
   3. Carter del faro
   4. Connettore

5. Montate i carter sui fari (Figure 11).

Parti necessarie per questa operazione:

Important: Questa procedura prevista solo per macchine con piatti di taglio da 254 cm.

Fissate il fermo della forcella della ruota orientabile come illustrato nella Figure 12.

Figure 12

1. Bullone a testa flangiata (3/8" x 1")
2. Dado flangiato (")

Parti necessarie per questa operazione:

1. Rimuovete la maniglia sinistra preesistente e conservatene le rondelle e i bulloni.

2. Montate la maniglia nuova con le rondelle e i bulloni preesistenti (Figure 13).



   Figure 13

   1. Leva
   2. Rondella (esistente)
   3. Bullone (esistente

Parti necessarie per questa operazione:

Montate l’avvisatore acustico come illustrato nella Figure 14.

Figure 14

1. Bullone a testa tonda (5/16" x 5/8")
2. Avvisatore acustico
3. Dado flangiato (5/16")

Parti necessarie per questa operazione:

Note: Non collegate il filo nero (negativo) fino a quando il kit non completamente montato.

1. Infilate la diramazione del cablaggio preassemblato con il rel lampeggiatore verso l’alto attraverso il pannello laterale, dove il cablaggio principale si inserisce nel quadro (Figure 14).



   Figure 15

   1. Interruttore
   2. Fusibile da 10 A
   3. Connettori piatti
   4. Modulo lampeggiatore
   5. Rel lampeggiatore
   6. Fanale posteriore destro
   7. Luce della targa
   8. Fanale posteriore sinistro
   9. Collegate il filo rosso (positivo) alla batteria.
   10. Collegamenti della leva di comando
   11. Connettore delle luci anteriori
   12. Connettore dell’avvisatore acustico

2. Utilizzate i connettori piatti sotto il quadro di comando nel modo seguente:

   Note: Utilizzate soltanto uno dei connettori piatti illustrati nella Figure 15.

   • Se l’unit di alimentazione ausiliaria (modello 30382) presente, collegate il connettore piatto corretto alla lamella libera sul modulo di alimentazione ausiliaria.

   • Se l’unit di alimentazione ausiliaria (modello 30382) non presente, collegate il connettore piatto corretto al filo rosa esistente.

3. Servitevi della Figure 15 per disporre il cablaggio preassemblato sulla macchina.

4. Utilizzate i fermi magnetici illustrati nella Figure 16 per fissare il cablaggio preassemblato.



   Figure 16

   1. Fermi magnetici del cablaggio
   2. Cablaggio preassemblato

Parti necessarie per questa operazione:

1. Applicate gli adesivi 20 kmp come mostrato nella Figure 17.

2. Applicate la targhetta del numero di serie come illustrato nella Figure 17.

3. Stampigliate la data sul fianco del telaio metallico, nella zona illustrata nella Figure 17.



   Figure 17

   1. Adesivo 20 kpm
   2. 3,8 cm
   3. 6mm
   4. Adesivo del numero di serie
   5. Per i clienti tedeschi, stampigliare le informazioni richieste sul fianco del telaio, in questa zona.
   6. 7,6cm
   7. 12,7 cm

1. Collegate il cavo negativo della batteria e il filo nero (negativo) alla batteria.

2. Chiudete il cofano del motore.

3. Verificate tutte le funzioni del kit.

• L'interruttore delle luci di emergenza aziona le luci di emergenza e funziona sia quando l'interruttore di accensione della macchina in posizione ON, sia quando in posizione OFF (Figure 18).



  Figure 18

  1. Interruttore delle luci

  • Premete il lato dell'interruttore a bilanciere con il simbolo di emergenza per attivare le luci di emergenza.

  • Premete l'altro lato dell'interruttore a bilanciere per spegnere le luci di emergenza.

• L'interruttore degli indicatori di direzione aziona gli indicatori di direzione di destra e sinistra quando l'interruttore di accensione in posizione ON (Figure 19).



  Figure 19

  1. Interruttore fanali e anabbaglianti
  2. Interruttore degli indicatori di direzione
  3. Pulsante avvisatore acustico

  • Premete il lato sinistro dell'interruttore degli indicatori per accendere gli indicatori di direzione di sinistra.

  • Premete il lato destro dell'interruttore degli indicatori, portando l’interruttore in posizione centrale, per spegnere gli indicatori di sinistra.

  • Premete il lato destro dell'interruttore degli indicatori per accendere gli indicatori di direzione di destra.

  • Premete il lato sinistro dell'interruttore degli indicatori, portando l’interruttore in posizione centrale, per spegnere gli indicatori di destra.

• L'interruttore dei fanali e degli anabbaglianti aziona i fanali unicamente quando l'interruttore di accensione della macchina in posizione On (Figure 19).

  • Spingete avanti l'interruttore per accendere i fanali.

  • Tirate indietro l’interruttore per accendere gli anabbaglianti.

• Premete il pulsante dell'avvisatore acustico per attivare l'avvisatore acustico.

• Tenete i vetri delle luci puliti strofinandoli con un panno umido. Non usate detergenti a base di solvente.

• Sostitute le lampadine all'occorrenza. Utilizzate lampadine sostitutive con una tensione e una potenza elettrica nominali adeguate; per i dettagli fate riferimento alla lampadina vecchia.
