Montering

Klargjre maskinen

  1. Flytt maskinen til et jevnt underlag, og sett p parkeringsbremsen.

  2. Senk klippeenheten til bakken.

  3. Sl av motoren og ta ut nkkelen.

  4. pne og lft motorens panser, og fest det i hevet stilling ved hjelp av stttestangen.

  5. Koble den negative batterikabelen (-) fra batteriet.

Close section

Bore hullene for maskiner fra 2015 og tidligere

  1. Bor hullet som vist i Figure 1.

    g207350
  2. Bor hullene som vist i Figure 2.

    g038182
  3. Bor hullene for hornet som vist i Figure 3.

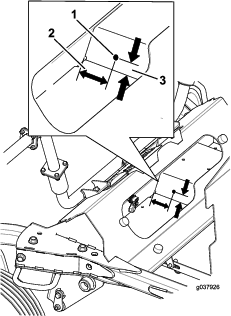

    g037926
  4. Bor hullene som vist i Figure 4.

    g037927
Close section

Montere farevarselbryteren

Deler som er nødvendige for dette trinnet:

Farevarselbryter1
  1. pne sidedekslene p kontrollpanelet (Figure 5), og sett det til side.

    g004495
  2. Finn og fjern utstterpluggen mot fronten av kontrollpanelet under merket (Figure 6).

    g038159

    Note: Still linsen p farebryteren bort fra operatren.

  3. Sett inn lysbryteren som vist i Figure 6.

Close section

Montere baklysene

Deler som er nødvendige for dette trinnet:

Venstre baklys1
Hyre baklys1
U-bolt4
Flensmutter (")8
Lysplate1
Midtre baklys1
Bolt (nr. 10 x 7/8 tomme)2
Bolt (1/4x 3/4tomme)2
Flensmutter (nr. 10)4
  1. Monter venstre og hyre baklys med fire U-bolter og fire flensmuttere (3/8 tomme) (Figure 7). Pse at du ikke dekker merket.

    g207376
  2. Monter lysplaten og midtre baklys (Figure 8).

    Note: Du kan trenge en ekstra person til holde lysplaten nr du fester den til maskinen.

    g207375
Close section

Montere frontlysfestet

Deler som er nødvendige for dette trinnet:

Frontlysfeste1
Flensmutter (tomme)2
Bolt (3/8x 1tomme)2

Monter frontlysfestet foran p maskinen med to bolter (3/8 x 1 tomme) og to flensmuttere (3/8 tomme). Se Figure 9.

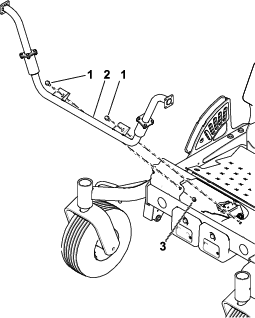

g189861
Close section

Montere frontlysene

Deler som er nødvendige for dette trinnet:

Lsemutter (1/4tomme)8
Hyre frontlys1
Venstre frontlys1
Bolt (1/4x 3/4tomme)8
Valgfri frontlysforlengelse2
  1. Fjern dekslene fra frontlysene (Figure 11).

    Note: De valgfrie frontlysforlengelsen er kun for 183cm og 254cm klippeenheter (Figure 10).

  2. Om ndvendig monterer du frontlysforlengelsen med fire bolter (1/4 x 3/4 tomme) og fire lsemuttere (1/4 tomme), se Figure 10.

  3. Monter frontlysene til forlengelsen eller frontlysfestet med fire bolter (1/4 x 3/4 tomme) og fire lsemuttere (1/4 tomme). Se Figure 10.

    g037930
  4. Monter de elektriske kontaktene for frontlyset (Figure 11).

    g185808
  5. Monter dekslene til frontlysene (Figure 11).

Close section

Feste lsen for styrehjulsgaffelen

Deler som er nødvendige for dette trinnet:

Flensskrue (3/8x1 1/2tomme)1
Flensmutter (3/8tomme)1

Important: Denne prosedyren er kun for 254cm klippeenheter.

Fest lsen for styrehjulsgaffelen som vist i Figure 12.

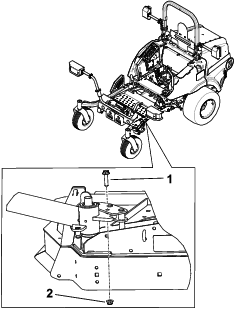

g185891
Close section

Montere kontrollspaken

Deler som er nødvendige for dette trinnet:

Spak1
  1. Fjern det eksisterende venstre hndtaket, og ta vare p skivene og boltene.

  2. Monter det nye hndtaket med de eksisterende skivene og boltene (Figure 13).

    g037904
Close section

Montere hornet

Deler som er nødvendige for dette trinnet:

Horn1
Lsebolt (5/16 x 5/8 tomme)1
Flensmutter (5/16tomme)1

Monter hornet som vist i Figure 14.

g037905
Close section

Montere ledningsnettet

Deler som er nødvendige for dette trinnet:

Ledningsnett1
20 A-sikring1
Rel1
Blinkemodul1

Note: Ikke koble til den svarte (negative) ledningen fr hele settet er montert.

  1. Fr ledningssatsgrenen med blinklysrelet opp inn i sidedekselet, der hovedledningssatsen fres inn i panelet (Figure 14).

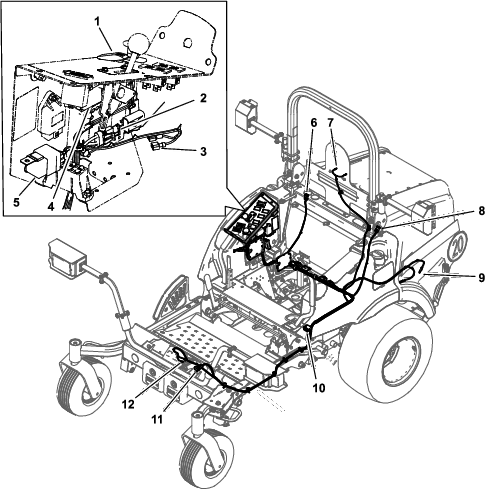

    g207446
  2. Bruk knivkontaktene under kontrollpanelet som flger:

    Note: Bruk bare n av knivkoblingene vist i Figure 15.

    • Hvis den ekstra kraftenheten (modell 30382) er montert, kobler du den riktige knivkontakten til den pne kniven p den ekstra kraftmodulen.

    • Hvis den ekstra kraftenheten (modell 30382) ikke er installert, kobler du den riktige knivkontakten som passer, til den eksisterende, rosa ledningen.

  3. Bruk Figure 15 for fre ledningssatsen inn i maskinen.

  4. Bruk de magnetiske holderne vist i Figure 16 for sikre ledningssatsen.

    g037928
Close section

Montere merkene

Deler som er nødvendige for dette trinnet:

20 km/t-merke3
Serieplate1
  1. Monter 20 km/t-merkene som vist i Figure 17.

  2. Monter serienummerplaten som vist i Figure 17.

  3. Stemple datoen p siden av metallrammen i omrdet vist i Figure 17.

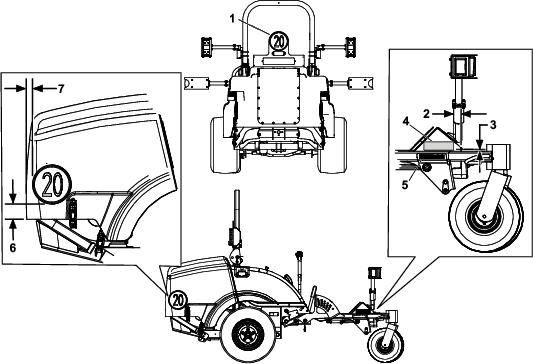

    g189862
Close section

Ferdigstille monteringen

  1. Fest den negative batterikabelen og den svarte (negative) ledningen til batteriet.

  2. Ls panseret.

  3. Test alle funksjonene i settet.

Close section
Close section

Bruk

Betjene bryterne

  • Farevarselbryteren styrer farevarsellysene og fungerer uansett om tenningen er i P- eller AV-stilling (Figure 18).

    g189974
    • Trykk p siden av vippebryteren med farevarselsymbolet for bruke farevarsellysene.

    • Trykk p den andre siden av vippebryteren for sl av farevarsellyset.

  • Blinklysbryteren styrer hyre og venstre blinklys nr tenningen er i P-stilling (Figure 19).

    g185894
    • Trykk venstre side av blinklysbryteren for sl p venstre blinklys.

    • Trykk hyre side av blinklysbryteren til midtre stilling for sl av venstre blinklys.

    • Trykk hyre side av blinklysbryteren for sl p hyre blinklys.

    • Trykk venstre side av blinklysbryteren til midtre stilling for sl av hyre blinklys.

  • Bryteren for frontlys og nrlys styrer frontlysene bare nr tenningen er P (Figure 19).

    • Trykk bryteren fremover for sl p frontlyset.

    • Trykk bryteren bakover for sl p nrlyset.

  • Trykk p hornknappen for bruke hornet.

Close section
Close section

Vedlikehold

  • Hold linsene rene ved trke dem med en fuktig klut. Ikke bruk lsningsmiddelbaserte rengjringsmidler.

  • Bytt ut alle lysprer nr ndvendig. Bruk nye lysprer som har riktig spenning og wattstyrke. Se den gamle lyspren for informasjon.

Close section
Close section
