Zestaw wiate

1. Ustaw maszyn na rwnym podou i zacz hamulec postojowy.

2. Opu podwozie tnce na podoe.

3. Wycz silnik i wyjmij kluczyk ze stacyjki.

4. Zwolnij zatrzaski pokrywy silnika, a nastpnie podnie j i zablokuj w takiej pozycji za pomoc prta podporowego.

5. Odcz ujemny (-) przewd od akumulatora.

1. Wywier otwr w sposb pokazany na Figure 1.



   Figure 1

   Przd maszyny

   1. 29,2 cm
   2. 8,9cm
   3. Otwr (3,2 cm)

2. Wywier otwory w sposb pokazany na Figure 2.



   Figure 2

   Przd maszyny

   1. 40,6cm
   2. 18,6cm
   3. 25mm
   4. rednica 13/32 cala

3. Wywier otwory na klakson w sposb pokazany na Figure 3.



   Figure 3

   1. rednica 13/32 cala
   2. 6,4cm
   3. 25mm

4. Wywier otwory w sposb pokazany na Figure 4.



   Figure 4

   Widok podnka od przodu

   1. 26cm
   2. 3,2cm
   3. 11,4cm

Części potrzebne do tej procedury:

1. Zwolnij zatrzaski pokrywy bocznej panelu sterowania (Figure 5) i od j na bok.



   Figure 5

   1. Pokrywa boczna panelu sterowania
   2. Zatrzaski

2. Odszukaj i usu zalepk znajdujc si z przodu deski rozdzielczej pod naklejk (Figure 6).



   Figure 6

   1. Grna cz panelu sterowania
   2. Przecznik wiate
   3. Zalepka

   Note: Ustaw soczewki na przeczniku wiate awaryjnych w kierunku od operatora.

3. W przecznik wiate w sposb pokazany na Figure 6.

Części potrzebne do tej procedury:

1. Zamontuj lewe i prawe tylne wiato za pomoc 4 rub U i 4 nakrtek konierzowych (3/8 cala) (Figure 7). Uwaaj, aby nie zakry etykiety.



   Figure 7

   1. Prawe tylne wiato
   2. ruba U
   3. Lewe tylne wiato
   4. Nakrtki konierzowe (cala)

2. Zamontuj pyt owietlenia i rodkowe wiato tylne (Figure 8).

   Note: Przytrzymanie pyty owietlenia podczas montowania jej do maszyny moe wymaga dodatkowej osoby.



   Figure 8

   1. Pyta owietlenia
   2. rodkowe wiato tylne
   3. ruba (nr 10x 7/8 cala)
   4. Nakrtka konierzowa (1/4cala)
   5. ruba (1/4x 3/4cala)
   6. Nakrtka konierzowa (nr 10)

Części potrzebne do tej procedury:

Zamontuj zesp owietlenia przedniego do przodu maszyny uywajc 2 rub (3/8 x 1 cal) i 2 nakrtek konierzowych (3/8 cala), patrz Figure 9.

Figure 9

1. ruba (3/8x 1")
2. Zesp owietlenia przedniego
3. Nakrtka konierzowa (3/8 cala)

Części potrzebne do tej procedury:

1. Zdejmij osony z reflektorw (Figure 11).

   Note: Opcjonalne przeduki wiate przednich s uywane tylko w jednostkach tncych o szerokoci 183 cm i 254 cm (Figure 10).

2. W razie potrzeby zamontuj przeduki wiate przednich za pomoc 4 rub (1/4x 3/4cala) i 4 nakrtek zabezpieczajcych (1/4cala), patrz Figure 10.

3. Zamontuj reflektor przedni do przeduki lub zespou montaowego wiata przedniego za pomoc 4 rub (1/4x 3/4cala) i 4 nakrtek zabezpieczajcych (1/4cala), patrz Figure 10.



   Figure 10

   Pokazano praw stron

   1. Nakrtka zabezpieczajca (1/4cala)
   2. Zesp reflektora przedniego
   3. ruba (1/4x 3/4cala)
   4. Opcjonalna przeduka wiate przednich tylko dla jednostek tncych o szerokoci 183 cm i 254 cm.
   5. Wizka przewodw owietlenia

4. Podcz zcza elektryczne przednich wiate (Figure 11).



   Figure 11

   Pokazano praw stron

   1. Zcze gniazdowe zaciskw
   2. ruba (1/4x 3/4cala)
   3. Osona wiata przedniego
   4. Zcze

5. Zamontuj osony wiate przednich (Figure 11).

Części potrzebne do tej procedury:

Important: Ta procedura jest stosowana tylko dla jednostek tncych o szerokoci 254 cm.

Zabezpiecz zatrzask wideek koa samonastawnego w sposb pokazany na Figure 12.

Figure 12

1. ruba konierzowa (3/8x 1 1/2 cala)
2. Nakrtka konierzowa (3/8 cala)

Części potrzebne do tej procedury:

1. Zdemontuj istniejcy lewy uchwyt i zachowaj podkadki oraz ruby.

2. Zamontuj nowy uchwyt uywajc dotychczasowych podkadek i rub (Figure 13).



   Figure 13

   1. Dwignia
   2. Podkadka (dotychczasowa)
   3. ruba (istniejca)

Części potrzebne do tej procedury:

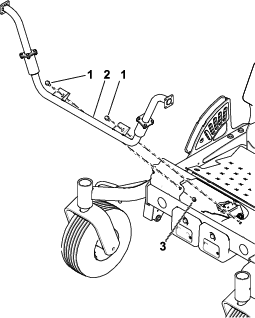

Zamontuj sygna dwikowy w sposb pokazany na Figure 14.

Figure 14

1. ruba podsadzana (5/16 x cala)
2. Klakson
3. Nakrtka konierzowa (5/16 cala)

Części potrzebne do tej procedury:

Note: Nie podczaj czarnego (ujemnego) przewodu do momentu, a cay zestaw nie zostanie zamontowany.

1. Przewlecz wizk przewodw z przekanikiem przerywacza do pokrywy bocznej, w miejsce gdzie gwna wizka zostaje wpuszczona pod panel (Figure 14).

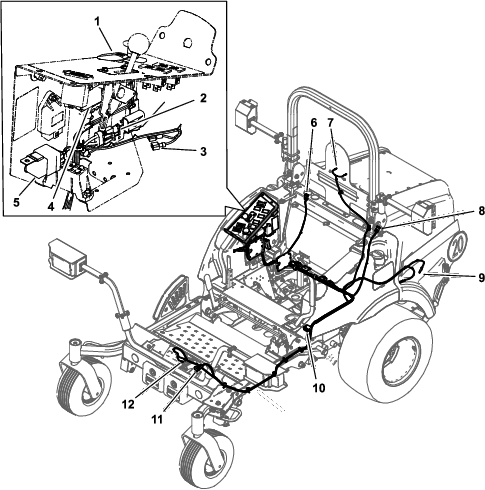

   Figure 15

   1. Przecznik
   2. Bezpiecznik 10 A
   3. Zcza noowe
   4. Modu przerywacza
   5. Przekanik kierunkowskazw
   6. Prawa tylna lampa
   7. wiato tablicy rejestracyjnej
   8. Lewa tylna lampa
   9. Czerwone (dodatnie) przewody podcz do akumulatora.
   10. Zcza dwigni sterujcej
   11. Zcze reflektorw przednich
   12. Zcze sygnau dwikowego

2. Uyj zczy noowych pod desk rozdzielcz w opisany poniej sposb:

   Note: Uyj tylko 1 ze zczy noowych pokazanych na Figure 15.

   • Jeeli zainstalowany jest dodatkowy modu zasilajcy (model 30382), podcz waciwe zcze noowe do wolnego zacisku noowego w dodatkowym module zasilajcym.

   • Jeeli nie jest zainstalowany dodatkowy modu zasilajcy (model 30382), podcz waciwe zcze noowe do pasujcego rowego przewodu.

3. Uyj Figure 15, aby poprowadzi wizk przewodw do maszyny.

4. Do zamocowania wizki przewodw uyj uchwytw magnetycznych pokazanych na Figure 16.



   Figure 16

   1. Magnetyczne uchwyty wizki przewodw
   2. Wizka przewodw

Części potrzebne do tej procedury:

1. Zamontuj naklejk 20 kmp w sposb przedstawiony na Figure 17.

2. Zamontuj tabliczk znamionow w sposb przedstawiony na Figure 17.

3. Wybij dat z boku metalowej ramy w obszarze wskazanym na Figure 17.

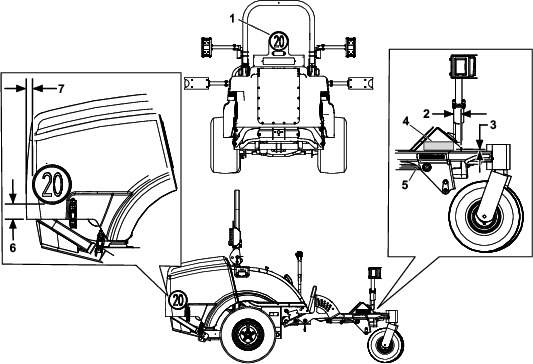

   Figure 17

   1. Naklejka 20 kpm
   2. 3,8cm
   3. 6mm
   4. Tabliczka z numerem seryjnym
   5. W przypadku klientw z terenu Niemiec w tym obszarze z boku ramy wybij wymagane informacje.
   6. 7,6cm
   7. 12,7cm

1. Podcz ujemny przewd akumulatora i czarne (ujemne) wyprowadzenie do akumulatora.

2. Zatrzanij pokryw silnika.

3. Przetestuj wszystkie funkcje zestawu.

• Przecznik wiate ostrzegawczych steruje wiatami ostrzegawczymi; dziaa przy wczonym i wyczonym zaponie (Figure 18).



  Figure 18

  1. Przecznik wiate

  • W celu wczenia wiate awaryjnych nacinij przecznik koyskowy w miejscu oznaczonym symbolem ostrzegawczym.

  • Nacinij drug stron przecznika koyskowego, aby wyczy wiata ostrzegawcze.

• Przecznik kierunkowskazw steruje prawym i lewym kierunkowskazem i dziaa przy wczonym zaponie (Figure 19).



  Figure 19

  1. Przecznik wiate przednich i mijania
  2. Przecznik kierunkowskazw
  3. Przycisk klaksonu

  • Nacinij lew stron przecznika kierunkowskazw, aby uruchomi lewy kierunkowskaz.

  • Nacinij praw stron przecznika kierunkowskazw ustawiajc go w pooeniu rodkowym, aby wyczy lewy kierunkowskaz.

  • Nacinij praw stron przecznika kierunkowskazw, aby uruchomi prawy kierunkowskaz.

  • Nacinij lew stron przecznika kierunkowskazw ustawiajc go w pooeniu rodkowym, aby wyczy prawy kierunkowskaz.

• Przecznik wiate przednich i mijania steruje lampami przednimi tylko wtedy, gdy zapon jest wczony (Figure 19).

  • Przesu przecznik do przodu, aby wczy wiata przednie.

  • Przesu przecznik do tyu, aby wczy wiata mijania.

• Nacinij przycisk klaksonu, aby uy klaksonu.

• Utrzymuj soczewki w czystoci, wycierajc je wilgotn szmatk. Nie stosuj rodkw czyszczcych na bazie rozpuszczalnikw.

• Wymieniaj wszystkie arwki wtedy, gdy bdzie to konieczne. Wymieniaj arwki na nowe o takim samym napiciu i mocy; zobacz szczegowe informacje dotyczce starych arwek.
