Lampsats

1. Flytta maskinen till ett jmnt underlag och dra t parkeringsbromsen.

2. Snk ned klippdcket till marken.

3. Stng av motorn och ta ut nyckeln.

4. Frigr och ppna motorhuven, och skra den i det upphjda lget med stttan.

5. Koppla bort batteriets minuskabel (-) frn batteriet.

1. Borra hlet enligt Figure 1.



   Figure 1

   Maskinens framsida

   1. 29,2cm
   2. 8,9cm
   3. Hl (3,2 cm)

2. Borra hlen enligt Figure 2.



   Figure 2

   Maskinens framsida

   1. 40,6cm
   2. 18,6cm
   3. 25mm
   4. 10,3mm i diameter

3. Borra hlen fr signalhornet enligt Figure 3.



   Figure 3

   1. 10,3mm i diameter
   2. 6,4cm
   3. 25mm

4. Borra hlen enligt Figure 4.



   Figure 4

   Fotstdet sett framifrn

   1. 26cm
   2. 3,2 cm
   3. 11,4cm

Delar som behövs till detta steg:

1. Lossa kontrollpanelens sidoskydd (Figure 5) och lgg det t sidan.



   Figure 5

   1. Kontrollpanelens sidoskydd
   2. Sprrhakar

2. Lokalisera och ta bort hlpluggen som sitter p frmre delen av kontrollpanelen under dekalen (Figure 6).



   Figure 6

   1. Kontrollpanelens vre del
   2. Ljusomkopplare
   3. Hlplugg

   Note: Rikta varningsomkopplarens lins bort frn fraren.

3. Stt i ljusomkopplaren enligt Figure 6.

Delar som behövs till detta steg:

1. Montera vnster och hger baklampa med fyra U-bultar och fyra flnsmuttrar (3/8tum) (Figure 7). Stt dem inte framfr dekalen.



   Figure 7

   1. Hger baklampa
   2. U-bult
   3. Vnster baklampa
   4. Flnsmuttrar (3/8tum)

2. Montera lampplten och mittbaklampan (Figure 8).

   Note: Du kan behva be ngon att hlla upp lampplten medan du fster den p maskinen.



   Figure 8

   1. Lampplt
   2. Mittbaklampa
   3. Skruv (nr10x 7/8tum)
   4. Flnsmutter (1/4tum)
   5. Skruv (x tum)
   6. Flnsmutter (nr10)

Delar som behövs till detta steg:

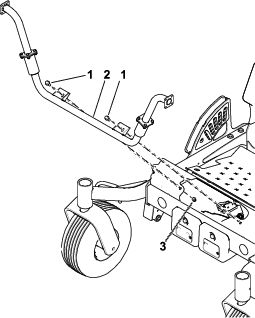

Montera strlkastarfstet fram p maskinen med tv skruvar (3/8x 1tum) och tv flnsmuttrar (3/8tum), se Figure 9.

Figure 9

1. Skruv (3/8x 1tum)
2. Strlkastarfste
3. Flnsmutter (3/8tum)

Delar som behövs till detta steg:

1. Ta bort strlkastarskrmarna (Figure 11).

   Note: De strlkastarfrlngningar som finns som tillval r endast avsedda fr klippdck p 183cm och 254cm (Figure 10).

2. Montera vid behov strlkastarfrlngningen med fyra skruvar (1/4x 3/4tum) och fyra lsmuttrar (1/4tum), se Figure 10.

3. Montera strlkastaren p frlngningen eller strlkastarfstet med fyra skruvar (1/4x 3/4tum) och fyra lsmuttrar (1/4tum), se Figure 10.



   Figure 10

   Hger sida visas

   1. Lsmutter (tum)
   2. Strlkastarenhet
   3. Skruv (x tum)
   4. Strlkastarfrlngningar finns endast som tillval fr klippdck p 183cm och 254cm.
   5. Lampkablage

4. Montera framlampans elektriska kontaktdon (Figure 11).



   Figure 11

   Hger sida visas

   1. Poluttag
   2. Skruv (1/4x 3/4tum)
   3. Strlkastarskrm
   4. Kontaktdon

5. Montera skrmarna p strlkastarna (Figure 11).

Delar som behövs till detta steg:

Important: Den hr proceduren avser endast klippdck p 254cm.

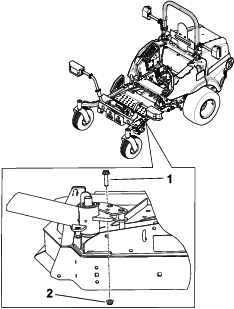

Fst hjulgaffelsprren enligt Figure 12.

Figure 12

1. Flnsskruv (3/8x 11/2tum)
2. Flnsmutter (3/8tum)

Delar som behövs till detta steg:

1. Ta bort det befintliga handtaget p vnster sida och spara brickorna och bultarna.

2. Montera det nya handtaget med befintliga brickor och bultar (Figure 13).



   Figure 13

   1. Spak
   2. Bricka (befintlig)
   3. Bult (befintlig)

Delar som behövs till detta steg:

Montera signalhornet enligt Figure 14.

Figure 14

1. Vagnsskruv (5/16x 5/8tum)
2. Signalhorn
3. Flnsmutter (5/16tum)

Delar som behövs till detta steg:

Note: Fst inte den svarta minuskabeln frrn hela satsen har installerats.

1. Dra den del av kablaget dr blinkersrelet sitter uppt in i sidoskyddet, dr huvudkablaget gr in i panelen (Figure 14).

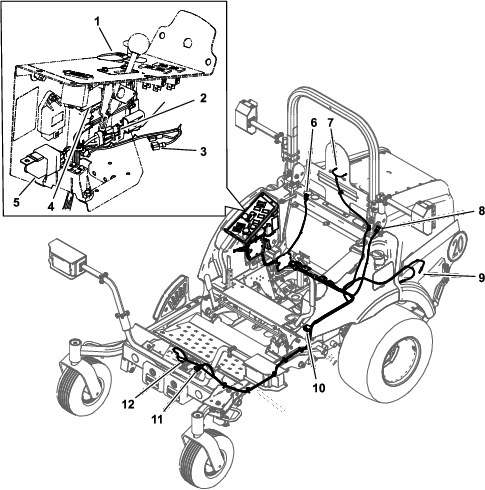

   Figure 15

   1. Brytare
   2. Skring 10A
   3. Bladkontakter
   4. Varningsblinkersmodul
   5. Blinkersrel
   6. Hger baklampa
   7. Registreringsskyltslampa
   8. Vnster baklampa
   9. Anslut den rda pluskabeln till batteriet.
   10. Styrspaksanslutningar
   11. Strlkastarkontakt
   12. Signalhornskontakt

2. Anvnd bladkontakterna under kontrollpanelen p fljande stt:

   Note: Anvnd endast en av bladkontakterna enligt Figure 15.

   • Om den extra kraftenheten (modell 30382) har installerats ansluter du rtt bladkontakt till den lediga platsen i den extra kraftmodulen.

   • Om den extra kraftenheten (modell 30382) inte har installerats ansluter du den bladkontakt som passar till den befintliga rosa kabeln.

3. Anvnd Figure 15 fr att se hur du ska dra kablaget till maskinen.

4. Anvnd magnetiska hllare fr att fsta kablaget enligt Figure 16.



   Figure 16

   1. Magnetiska kabelhllare
   2. Kablage

Delar som behövs till detta steg:

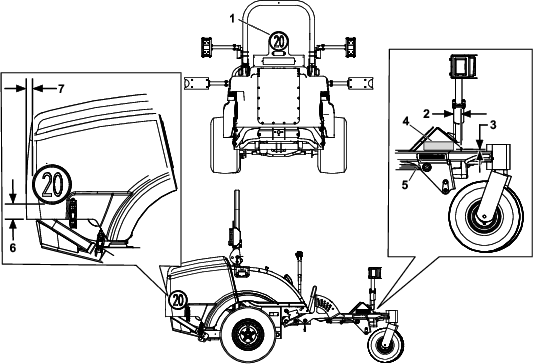

1. Montera 20km/h-dekalerna enligt Figure 17.

2. Montera serienummerplten enligt Figure 17.

3. Stansa in datumet p metallramens sida i det omrde som visas i Figure 17.



   Figure 17

   1. 20km/h-dekal
   2. 3,8cm
   3. 6mm
   4. Serienummerdekal
   5. Fr tyska kunder: stansa in de obligatoriska uppgifterna p ramens sida i det hr omrdet.
   6. 7,6cm
   7. 12,7cm

1. Anslut batteriets minuskabel och den svarta minuskabeln till batteriet.

2. Ls motorhuven.

3. Testa alla satsens funktioner.

• Varningsomkopplaren styr varningsljusen och r i bruk oavsett om tndningen r p eller av (Figure 18).



  Figure 18

  1. Ljusomkopplare

  • Tryck p en sida av vippomkopplaren med varningssymbolen fr att sl p varningsljuset.

  • Tryck p andra sidan av vippomkopplaren fr att stnga av varningsljuset.

• Blinkersomkopplaren styr hger och vnster krriktningsvisare nr tndningen r p (Figure 19).



  Figure 19

  1. Strlkastar- och halvljusomkopplare
  2. Blinkersomkopplare
  3. Signalhornsknapp

  • Tryck p vnster sida av blinkersomkopplaren fr att sl p vnster krriktningsvisare.

  • Tryck p hger sida av blinkersomkopplaren s att omkopplaren tergr till mittlget fr att stnga av vnster krriktningsvisare.

  • Tryck p hger sida av blinkersomkopplaren fr att sl p hger krriktningsvisare.

  • Tryck p vnster sida av blinkersomkopplaren s att omkopplaren tergr till mittlget fr att stnga av hger krriktningsvisare.

• Strlkastar- och halvljusomkopplaren styr endast strlkastarna nr tndningen r p (Figure 19).

  • Fr omkopplaren framt fr att sl p strlkastaren.

  • Fr omkopplaren bakt fr att sl p halvljuset.

• Tryck p signalhornsknappen fr att anvnda signalhornet.

• Hll lyktglasen rena genom att torka av dem med en fuktad trasa. Anvnd inte lsningsmedelsbaserade rengringsmedel.

• Byt ut gldlamporna efter behov. Byt ut dem mot gldlampor med korrekt spnnings- och wattal (jmfr med den gamla gldlampan).
