CALIFORNIA
Proposition 65 Warning
此产品符合欧盟所有相关指令。若要了解详情，请参阅本手册封底的注册声明 （DOI）。
扭矩扳手（5～7Nm)
扭矩扳手（115～129Nm)
扭矩扳手（163～176Nm）
滚刀驱动轴工具，零件号 TOR4112（仅用于 12.7cm 滚刀）
滚刀驱动轴工具，零件号 TOR4074（仅用于 17.8cm 滚刀）
此程序中需要的物件：
| 延长花键插入件（右旋螺纹） | 1 |
| 延长花键插入件（左旋螺纹） | 1 |
将主机停放在水平地面上，拉好手刹。
确保滚刀组已分离。将滚刀组放落到地面上。关闭发动机并拔下钥匙。从主机上卸下所有滚刀组。
拆下把剪草高度支架固定到滚刀组侧板上的托架螺栓和锁紧螺母（Figure 2）。
Note: 保存托架螺栓和锁紧螺母，以安装新的剪草高度（HOC）支架。
旋松将剪草高度支架固定至前滚筒轴上的螺丝（Figure 2）。
从滚刀组侧板上拆下剪草高度支架和前滚筒（Figure 2）。
Note: 保存前滚筒。
使用滚刀驱动轴工具（TOR4112 用于 12.7cm 滚刀，TOR4074 用于 17.8cm 滚刀）从滚刀轴的两端卸下花键插入件。请参阅 Figure 3。
Important: 滚刀组左侧的延长花键插入件具有左旋螺纹。滚刀组右侧的延长花键插入件则具有右旋螺纹。
仅适用于滚刀组的滚刀马达侧：将蓝色乐泰胶涂在新的延长花键插入件的螺纹上，然后固定到滚刀轴。上紧插入件扭矩至 108～122Nm。
Note: 丢弃套件中包含的未使用延长花键插入件。
对于 17.8cm 滚刀组或安装了支撑杆，请按照以下所示，卸掉支撑杆并翻转螺栓：
此程序中需要的物件：
| 配重块架 | 1 |
| 六角圆头螺栓（3/8 x 1 英寸） | 2 |
| 右（黄色）滚刀适配器 | 1 |
| 左（绿色）滚刀适配器 | 1 |
| 疏草刀驱动箱 | 1 |
在驱动轴内侧的螺纹上涂抹蓝色防松螺纹油（Figure 6）。
为疏草刀轴（Figure 6）添加适当的滚刀适配器，并上紧扭矩至 163～176Nm。
Note: 黄色适配器用于机器右侧；绿色适配器用于机器左侧。丢弃套件中包含的未使用滚刀适配器。
Note: 用扳手（1-3/8 英寸）夹紧疏草刀轴，搭扳手的平面在疏草刀驱动箱的背面（Figure 7）。
用 2 个六角圆头螺栓（3/8 x 1 英寸）固定配重块架，如Figure 8 所示。
Note: 将配重块架添加到想要安装疏草刀驱动箱的滚刀侧面。
用疏草刀驱动箱上的六角头螺栓将其连接到滚刀轴上（Figure 8）。
Important: 滚刀组左侧的滚刀螺纹是左旋螺纹，而滚刀组右侧的滚刀螺纹是右旋螺纹。
用木块或由另一个人固定滚刀，上紧六角头螺栓扭矩至 163～176N∙m。
Important: 您必须使用重壁 6 角套筒。
Important: 此步骤切勿使用冲击扳手。
此程序中需要的物件：
| 六角头螺栓 | 2 |
| 枢轴轮毂 | 1 |
| O 形圈 | 1 |
| 怠轮总成 | 1 |
| 轴承挡板 | 2 |
| 调节环 | 1 |
| 短轴组件 | 1 |
| 凸缘螺母 （3/4 英寸） | 1 |
| 锁紧螺母 （ 英寸） | 2 |
如Figure 9 所示，安装组成怠轮总成的零件。上紧凸缘螺母（3/4 英寸）扭矩至 37～45Nm；上紧调节环扭矩至 33～41Nm。
将怠轮总成放到滚刀安装疏草刀驱动箱一面的对面。
将 O 形圈安装到枢轴轮毂组件上。
在枢轴轮毂组件外径上涂抹防粘剂（Figure 9）。
用 2 个六角头螺栓将枢轴轮毂固定到滚刀的怠轮总成上（Figure 9）。
将 2 个锁紧螺母松松地安装到滚刀马达上（Figure 9）。
此程序中需要的物件：
| 左剪草高度支架组件 | 1 |
| 右剪草高度支架组件 | 1 |
| 调节销 | 2 |
| 开口销 | 2 |
| 外罩 | 1 |
| 六角圆头螺丝（5/16 x 1/2 英寸） | 1 |
| 左保险杠 | 1 |
| 右保险杠 | 1 |
使用之前卸下的托架螺栓和锁紧螺母，将左、右剪草高度支架组件和前滚筒组件松松地安装到滚刀组侧板上（Figure 10）。
如Figure 11 所示，在疏草刀驱动箱上，将剪草高度支架的调整臂杆滑入驱动箱上的间隙，然后用调节销和开口销固定。
在疏草刀驱动箱侧，用平头螺丝、凸缘螺母和垫圈将左保险杠固定到左 HOC 支架总成上（Figure 12）。
在怠轮总成侧，将剪草高度支架的调整臂杆与怠轮总成上的调节环对准，然后用调节销和开口销固定（Figure 13）。
在怠轮总成侧，用平头螺丝、凸缘螺母和垫圈将右保险杠固定到右 HOC 支架总成上（Figure 14）。

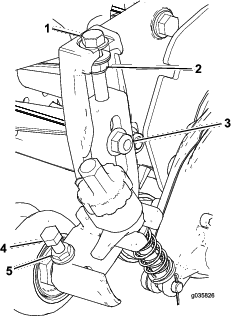

拧紧将剪草高度支架组件固定到侧板上的托架螺栓和锁紧螺母（Figure 15）。
拧紧剪草高度调节螺栓上的锁紧螺母，然后将锁紧螺母往回松开 1/2 圈（Figure 15）。
将前滚筒放在剪草高度支架组件的中心，用平头螺丝和凸缘螺母将其固定到位（Figure 15）。
仅适用于通用疏草刀组件（未安装后滚筒刷套件）：用 2 个六角圆头螺丝（5/16 x 1/2 英寸）安装外罩，如Figure 16 所示。
此程序中需要的物件：
| 螺栓 （1/4 x 1-1/2 英寸） | 4 |
| 锁紧螺母 | 4 |
| 轴夹 | 4 |
| 型号 | 疏草刀套件 |
| 03764 | 46cm 疏草刀刀片盒套件 |
| 03765 | 56cm 疏草刀刀片盒套件 |
| 03766 | 46cm 疏草刀美化疏草刷套件 |
| 03767 | 56cm 疏草刀美化疏草刷套件 |
获取适合您的需求和滚刀组的疏草刀刀片盒套件和美化刷套件；请参阅上表。
将疏草刀组件与疏草刀驱动箱驱动短轴和怠轮总成对齐（Figure 17）。
如Figure 17 所示，用 4 个螺栓（1/4 x 1-1/2 英寸）、4 个锁紧螺母和 4 个轴夹将疏草刀固定到机器。
上紧螺栓扭矩至 5～7Nm。
| 零件号 | 疏草刀套件 |
| 132-7115 | 46cm 疏草刀套件 |
| 132-7125 | 56cm 疏草刀套件 |
获取适合您的需求和滚刀组的疏草刀刀片盒的可选疏草刀套件；请参阅上表。
拧松疏草刀轴两端的疏草刀刀片锁紧螺母（Figure 18）。
从疏草刀滚刀的一侧，将刷子滑入整个疏草刀滚刀上的每条凹槽 （Figure 19）。
检查刷子是否固定到疏草刀刀片插槽中（Figure 18 和 Figure 20）。
宽松地缠绕箍带，如 Figure 18 所示，绕着疏草刀滚刀轴和刷子，将箍带插入刷子的凹槽中 Figure 20。
调整刷子的位置，使箍带介于以下刀片之间：1 和 2；14 和 15；28 和 29；以及 41 和 42。
Note: 箍带必须以主要旋转方向，绕着疏草刀刀片和刷子组件缠绕。Figure 19 中所示为用于正向旋转安装的箍带。
Note: 如果清扫机刷子未适当放入刀片插槽，请拧松疏草刀轴两端的疏草刀刀片锁紧螺母，在刀片插槽中适当调整清扫机刷子的位置，然后再拧紧疏草刀刀片锁紧螺母（Figure 18）。
上紧疏草刀刀片锁紧螺母扭矩至 45.2Nm。
在沿着箍带扣推动螺丝刀时，使用大力钳抓住每条箍带，拉紧箍带，直至其锁定到刷子凹槽中（Figure 18）。
从离带扣约 6mm 处裁剪箍带，将多余的箍带绕过带扣。
此程序中需要的物件：
| 液压接头——45°（零件号 340-101；单独出售） | 1 |
Important: 仅适用于 Reelmaster 3550 和 3555 机器——1 号前、中滚刀组位置和套件型号 133-0150；订购 45° 液压接头（零件号 340–101）并遵从以下步骤。
从马达液压接头上卸下液压软管。
卸下新的 45° 接头上的 2 个 O 形圈，用润滑脂润滑，然后再安装到接头上。
卸下现有接头。

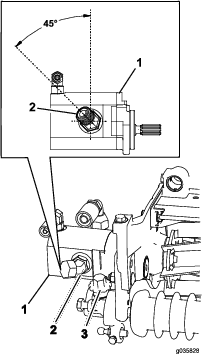

安装新的 45° 接头，调整接头位置，使接头角度如Figure 21 中所示。上紧接头扭矩至 47～58Nm。
将液压软管连接到新接头；上紧软管接头扭矩至 50～64Nm。
Note: 确保接头的放置不会使软管与疏草刀调节器接触。
疏草作业是在草皮的草冠部分、土壤的上方进行的。疏草作业可以促使草叶向上生长、减少纹理效果、切断匍匐枝，最终得到稠密的草皮。疏草作业可以产生更均匀一致、更密实的击球表面，使高尔夫球的滚动更快更准。
切根作业是一种更为激进的耕作技术，专门用于通过切入草坪草冠层并深入枯草层/草垫层，从而去除枯草层。疏草作业不应被视为是切根作业的替代技术。切根作业通常是更严格的定期养护，可能会暂时损害场地表面，而疏草作业却是常规性的、更为温和的养护， 用来修整草坪。
疏草滚刷是最近才出现的，是轻微接触草冠的疏草方式，比传统的疏草滚刀对草坪的伤害小。使用滚刷对超矮草种更有好处，因为此类草种更易形成垂直生长的模式，从而造成水平方向上无法密集生长。然而，滚刷的不利之处在于如果设置疏草滚刷的穿入草冠层太深，可能会对草叶组织造成伤害。
疏草与切根相似，都具有切断匍匐茎的功效。然而，疏草刀片是绝对不可以像切根刀和收草刀一样深入到草坪土壤里面的。疏草刀刀片间的间距比较小，使用频率也比切根刀高，因此其切断匍匐茎和清除枯草层的效率要比切根刀高。
由于疏草会在一定程度上损伤叶组织，因此在高压力期应避免使用。像匍匐翦股颖和一年生早熟禾等冷季草种，在盛夏高温（和高湿）期不宜进行疏草。
我们很难具体推荐使用哪种疏草滚刀，因为有许多变量都可以影响疏草作业，包括：
处于一年中的什么时间（如生长季节）和天气状况
每条球道的一般情况
疏草/剪草的频率，每周剪草的次数及每次剪草的遍数
主滚刀上的剪草高度设置
疏草滚刀上的高度/深度设置
疏草滚刀使用时间的长短
草种类型
整体管理计划（如喷灌、施肥、打药、打孔、覆播等）
球道的交通流量
压力期（如高温、高湿、通行异常繁忙）
这些因素会因高尔夫球场的不同而有所差异。因此，应经常检查球道并根据需求制定不同疏草计划，这一点非常重要。
Note: 每次使用疏草刀修剪球道时，都可不断改变剪草方向。这种轮换会增强疏草效果。
Note: 不当或过度使用疏草刀滚刀（如太深或太频繁的疏草）可能导致草坪承受不必要的压力，致使草坪严重受损。请谨慎使用疏草刀。
Note: 尽可能沿直线操作疏草刀。操作疏草刀时转弯需小心谨慎。
将机器停放在干净的水平地面上，把滚刀组完全放到地面上，关闭发动机，刹好手刹，然后从点火开关上拔下钥匙。
确保滚筒是干净的，且滚刀组设置到所需的剪草高度（请参阅滚刀组操作员手册）。
旋转快速升起联杆（Figure 23）至接合位置（手柄朝向滚刀组的前面）。
Important: 使用剪草高度 (HOC) 和疏草高度 (HOG) 推荐范围图设置调刀尺。
在疏草刀滚刀的一端，测量从疏草刀刀片的最低刀尖到工作表面的距离 （Figure 23）。旋转高度调节旋钮 （Figure 23），提升或降低疏草刀刀尖至想要的疏草高度。
对疏草刀的另一端重复步骤 4，然后检查先前一侧上的设置。
疏草刀两端的高度设置应该相同。按需要调整高度。
| 剪草高度（mm） | 剪草高度（英寸） | 后滚筒隔片的数量 | 推荐 HOG = HOC- 疏草刀接合高度 | 推荐 HOG = HOC- 疏草刀接合高度 |
| （毫米） | （ 英寸） | |||
| 6.3 | 0.250 | 0 | 3.1～6.3 | 0.125～0.250 |
| 9.5 | 0.375 | 0 | 4.7 至 9.5 | 0.187～0.375 |
| 9.5 | 0.375 | 1 | 4.7 至 9.5 | 0.187～0.375 |
| 12.7 | 0.500 | 0 | 6.3 至 12.7 | 0.250～0.500 |
| 12.7 | 0.500 | 1 | 6.3 至 12.7 | 0.250～0.500 |
| 12.7 | 0.500 | 2 | 6.3 至 9.5 | 0.250～0.375 |
| 15.8 | 0.625 | 0 | 9.5 至 15.8 | 0.375～0.625 |
| 15.8 | 0.625 | 1 | 9.5 至 15.8 | 0.375～0.625 |
| 15.8 | 0.625 | 2 | 9.5 至 12.7 | 0.375～0.500 |
| 19.0 | 0.750 | 1 | 12.7 至 19.0 | 0.500～0.750 |
| 19.0 | 0.750 | 2 | 12.7 至 19.0 | 0.500～0.750 |
| 19.0 | 0.750 | 3 | 12.7 至 15.8 | 0.500～0.625 |
| 22.2 | 0.875 | 1 | 15.8 至 22.2 | 0.625～0.875 |
| 22.2 | 0.875 | 2 | 15.8 至 22.2 | 0.625～0.875 |
| 22.2 | 0.875 | 3 | 15.8 至 19.0 | 0.625～0.750 |
| 25.4 | 1.00 | 2* | 19.0 至 25.4 | 0.750～1.00 |
| 25.4 | 1.00 | 3 | 19.0 至 25.4 | 0.750～1.00 |
| 25.4 | 1.00 | 4 | 19.0 至 22.2 | 0.750～0.875 |
Note: 推荐的最大 HOG 是 HOC 的一半至 6mm 最大接合高度
* 将疏草刀前剪草高度 (HOC) 支架移至底部（滚刀组位置）侧板孔。
Close sectionImportant: 不当或过度使用疏草滚刀（如太深或太频繁的疏草）可能导致草坪承受不必要的压力，致使草坪严重受损。请谨慎使用疏草刀。
接触滚刀或其他活动件可能造成人身伤害。
对滚刀组进行任何调节之前，请分离滚刀、刹好手刹、关闭发动机并拔出点火钥匙。
确保手指、双手和衣服远离滚刀或其他活动件。
投入常规使用之前，请务必确定疏草刀的性能，这一点十分重要。
我们建议采用正式测试程序。以下是确定适当高度/深度设置的实用方法：
将主剪草滚刀的剪草高度设置到通常不使用疏草滚刀时的位置。在前面使用槽纹滚筒，在后面使用全钢滚筒。
将各疏草滚刀设置为所需的高度。
检查测试区，确定疏草区域的效果是否理想。如果不理想，可增高或降低疏草刀的高度，然后再进行测试。清除草量是确定疏草滚刀高度/深度设置是否适合的关键指标。
请在第一次疏草后的 2 或 3 天检查测试区域的一般状况/损伤。如果疏草区正在变成黄色和棕色，而非疏草区仍是绿色，则说明疏草过度。
Close section清洁疏草刀壳体的外表面。
取出壳体底部的排油塞（Figure 25）。
取出壳体侧面的油位塞，为加快排油创建一个出口（Figure 25）。
倾斜滚刀组背面，直至排油口转向底面，确保完全排净。
油完全排净后，将滚刀组放到水平面上。
装回排油塞。
取出壳体顶部的加油塞（Figure 25）。
向疏草刀驱动箱加入 80W-90 齿轮油，直至油位达到油位塞的底部（12.7cm 滚刀约 50cc，17.8cm 滚刀约 90cc）。
装回油位塞和加注塞。
使用之后用软管冲洗疏草滚刀。切勿直接用水流冲洗疏草刀轴承密封件。切勿将疏草滚刀放入水中，以免组件生锈。
Close section经常检查疏草滚刀刀片是否磨损或损坏。可以弄直弯的刀片，也可以更换损坏的刀片。检查刀片时，确保左右刀片轴端的螺栓是否拧紧。
Note: 相比通常情况下的滚刀，疏草刀可能会将更多杂物（如灰尘和沙子）卷入到滚刀组，因此应该更为经常地检查底刀和主滚刀是否磨损。这在沙质土壤时尤其重要。
