Veilys- og typegodkjennelsessett

Model No. 41628-Serial No. and Up

Innledning

Dette settet er utformet for legge til lyskomponentene som kreves for kjring p vei. Det er et dedikert tilbehr for gressprederkjrety, og er beregnet p bruk av profesjonelle, innleide operatrer i kommersielle applikasjoner.

Note: Angi hva som er hyre og venstre side p maskinen ved sitte i normal arbeidsstilling.

Les disse instruksjonene nye, slik at du lrer bruke og vedlikeholde produktet p riktig mte. Informasjonen i denne hndboken kan hjelpe deg og andre med unng person- og produktskader. Selv om Toro utformer og produserer sikre produkter, har du selv ansvaret for at produktet brukes p en forsvarlig og riktig mte.

Du kan kontakte Toro direkte p www.Toro.com for informasjon om produkter og tilbehr, hjelp til finne en forhandler eller for registrere produktet ditt.

Hvis maskinen m repareres eller du trenger originale Toro-deler eller mer informasjon, kan du kontakte et autorisert forhandlerverksted eller Toros kundeserviceavdeling. Ha modell- og serienummer for hnden nr du tar kontakt. Figur1 viser plasseringen av modell- og serienummeret p produktet.

g207494

Figure 1

  1. Skilt med modell- og serienummer

Advarsel

CALIFORNIA

Proposition 65 Warning

Close section

Montering

Klargjring for installering av sett

Advarsel

Feilaktig ruting av batterikabler kan skade sprederen og kablene samt forrsake gnister. Gnistene kan fre til at batterigassene eksploderer, noe som kan forrsake personskade.

  • Ta alltid av den negative (svarte) batterikabelen fr du kobler fra den positive (rde) kabelen.

  • Koble alltid til den positive (rde) batterikabelen fr du setter p den negative (svarte) kabelen.

Advarsel

Batteripolene eller metallverkty kan kortslutte mot metallkomponenter og forrsake gnister. Gnistene kan fre til at batterigassene eksploderer, noe som kan forrsake personskade.

  • Nr du fjerner eller monterer batteriet, m du passe p at batteriklemmene ikke rrer noen av metalldelene i sprederen.

  • Ikke la metallverkty kortsluttes mellom batteriklemmene og metalldeler.

  • Srg for at batteristroppen alltid er p plass, for beskytte og sikre batteriet.

  1. Flytt maskinen til en jevn flate, trykk inn bremsepedalen helt og aktiver parkeringsbremsepedalen. Se i brukerhndboken.

  2. Vri nkkeltenningen til av-stilling, og ta ut nkkelen. Se i brukerhndboken.

  3. Ta av batteridekselet og koble den negative (svart – jordet) kabelen fra batteripolen (Figure 2).

    g207342

    Figure 2

    1. Batterideksel
    2. Stropp og spenne
    3. Positiv batterikabel
    4. Negative batterikabel
    5. Positiv batteripol
    6. Negativ batteripol

  4. Koble den positive (rde) kabelen fra batteripolen (Figure 2).

Close section

Fjerne det fremre varmeskjoldet og understellsdekselet

Fjerne det fremre varmeskjoldet

  1. Sett p parkeringsbremsen, sl av sprederpumpen, sl av motoren og ta ut nkkelen.

  2. Hev front- og bakenden til maskinen og sttt den med jekksttter. Se brukerhndboken.

  3. Fjern de seks sekskantboltene og seks skivene som fester det fremre varmeskjoldet til chassiset, og fjern skjoldet (Figure 3).

    Note: Ta vare p boltene, skivene og varmeskjoldet for montering i Montere det fremre varmeskjoldet.

    g028168

    Figure 3

    1. Fremre varmeskjold
    2. Sekskantede bolter og skiver
    3. Foran p maskinen
Close section

Fjerne understellsdekselet

g032041

Figure 4

  1. Fjern flgende monteringsdeler som fester bakdelen av understellsdekslet til chassiset til maskinen (Figure 5):

    • 2016-maskiner – 7 flenshodebolter (5/16 x 7/8 tomme) og 7 skiver (5/16 tomme)

    • 2017 og nyere maskiner – 5 flenshodebolter (5/16 x 7/8 tomme) og 5 skiver (5/16 tomme)

    Note: Ta vare p flenshodeboltene og skivene for montering i trinn 5 av Fjerne understellsdekselet.

    g208653

    Figure 5

    Vist 2017-maskin ligner p 2016-maskiner
    1. Understellsdeksel
    2. Skiver (5/16tomme)
    3. Flenshodebolter (5/16x 7/8tomme)
    4. Foran p maskinen

  2. Fjern de fire flenslsemutterne (5/16tomme) fra boltene og lseboltene som fester understellsdekselets stttestropper til maskinens motorfestebraketter (Figure 6).

    Note: Ikke fjern boltene fra maskinen. Ta vare p flenslsemutterne for montering i trinn 3 av Montere understellsdekselet.

    g032043

    Figure 6

    1. Motorfester
    2. Bolt – vises for tydelighet, ikke fjern den
    3. Understellsdeksel
    4. Flenslsemuttere (5/16tomme)
    5. Foran p maskinen

  3. Lft stttestroppene over boltene som fester understellsdekslet til motorfestebrakettene.

  4. Fjern understellsdekslet fra maskinen (Figure 5 og Figure 6).

Close section
Close section

Montere arbeidslyset og ledningssatsen

Deler som er nødvendige for dette trinnet:

Ledningssats1
Pakning1
Arbeidslysfeste2
Stttekanal1
Flenshodebolt (3/8x 21/4tomme)4
Avstandsstykke4
Flenslsemutter (3/8tomme)4
Arbeidslys2

Montere gummitetningen p ledningssatsen

g207897

Figure 7

  1. 71cm lang ledningssatsforgrening –
  2. 89cm lang ledningssatsforgrening –
  3. 108cm lang ledningssatsforgrening – hornbryter, , blinklys, varsellysbryter, CE-blinklysmodul og
  4. 99cm lang ledningssatsforgrening –
  5. Fremover
  6. 112cm lang ledningssatsforgrening –

  1. Fr koblingen med seks sokler for p den 112cm lange ledningssatsforgreningen gjennom gummitetningen og flytt gummitetningen mot den 112cm lange ledningssatsforgreningen (Figure 9).

    g207895

    Figure 8

    1. Kobling med seks sokler ()
    2. Gummitetning
    3. Kobling med seks sokler ()

  2. Fr koblingen med seks sokler for p den 99cm lange ledningssatsforgreningen gjennom gummitetningen (Figure 8).

  3. Plasser gummitetningene som vist i Figure 9.

    g207891

    Figure 9

Close section

Montere ledningssatsen til arbeidslyssttten

  1. Monter de to arbeidslysfestene p den 112cm lange ledningssatsforgreningen og den 99cm lange ledningssatsforgreningen, som vist i Figure 10.

    g207890

    Figure 10

    1. Arbeidslysfeste
    2. 112cm lang ledningssatsforgrening –
    3. 99cm lang ledningssatsforgrening –

  2. Innrett hullene i stttekanalen, avstandsstykket og arbeidslysfestet som vist i Figure 11.

    g207904g207896

    Figure 11

    1. Flenslsemutter (3/8tomme)
    2. Arbeidslysfeste
    3. Avstandsstykke
    4. Stttekanal
    5. Flenshodebolt (3/8x 21/4tomme)

  3. Monter stttekanalen til arbeidslysfestet (Figure 11) med de fire flenshodeboltene (3/8x 21/4tommer), fire avstandsstykkene og to flenslsemutterne (3/8tomme).

    Note: Monter lsemutteren p flenshodebolten i utvendig stilling.

  4. Monter stttekanalen til arbeidslysfestet (Figure 11) med de fire flenshodeboltene (3/8x 21/4tommer), fire avstandsstykkene og to flenslsemutterne (3/8tomme).

    Note: Monter lsemutteren p flenshodebolten i utvendig stilling.

  5. Stram flenshodebolten og flenslsemutteren for fjerne mellomrommet mellom arbeidslysfestet, avstandsstykket og stttekanalen.

  6. Fr ledningssatsens skyvefester inn i hullet i enden av arbeidslysfestet, som vist i Figure 12.

    g208157

    Figure 12

  7. Gjenta trinn 2 til og med 6 for arbeidslysfestet i den andre enden av stttekanalen (Figure 11).

Close section

Montere arbeidslys p sttten

  1. Innrett venstre og hyre arbeidslysenheter med den gule linsen vendt utover, som vist i Figure 13.

    g207936

    Figure 13

    1. Gule linser (arbeidslys)

  2. Monter en sagtakket kledning og et kuleformet ledd p bolten til et arbeidslys (Figure 14).

    g207892

    Figure 14

    1. Bolt (arbeidslys)
    2. Sagtakket kledning
    3. Kuleformet ledd
    4. Lsemutter (10mm)
    5. Flens (arbeidslysfeste)

  3. Monter arbeidslyset i hullet i flensen p arbeidslysfestet (Figure 14) med en sagtakket kledning, kuleformet ledd og lsemutter (10mm), og stram til lampen for hnd.

    Note: Trekk til arbeidslyset nok til at det forblir i posisjon, men ikke s mye at freren ikke kan justere lyset om ndvendig.

  4. Gjenta trinn 2 og 3 for arbeidslyset p det andre lysfestet.

  5. Koble koblingene med seks sokler merket og koblingen med seks sokler () til koblingene med seks pinner p arbeidslysene (Figure 15).

    g207894

    Figure 15

    1. Kobling med seks sokler () eller kobling med seks sokler ()
    2. Kobling med seks pinner (arbeidslys)
Close section

Montere arbeidslysenheten p maskinen

  1. Monter arbeidslysfestet og stttekanalen til gulvplatens ramme med to flenslsemuttere, som vist i Figure 14.

    g207893

    Figure 16

    1. Flenslsemutter (3/8tomme)
    2. Ramme (gulvplate)
    3. Stttekanal
    4. Flenshodebolt (3/8x 21/4tomme)

  2. Stram de fire flenshodeboltene og fire flenslsemutterne til 37 til 45Nm.

Close section
Close section

Montere ledningssatsen for bryterne

Deler som er nødvendige for dette trinnet:

Flenshodebolt (1/4x 3/4tomme)1
Blinklysmodul (CE)1
Flenslsemutter (1/4tomme)1
Kabelfeste2
Hornbryter1
Lsemutter (5/8tomme)1
Riflet mutter (5/8tomme)1
Knapp1
Vippebryter (p-av-p)1
Vippebryter (belyst)1
Blinklysbryter1
Slangeklemme1

Fre ledningssatsen til instrumentpanelet

g208167

Figure 17

  1. 108cm lang ledningssatsforgrening – hornbryter, , blinklys, varsellysbryter, CE-blinklysmodul og
  2. Fremover

  1. Fr den 108cm lange ledningssatsforgreningen opp langs den fremre ledningssatsen p maskinen og gjennom gummitetningen i gulvplaten (Figure 18).

    g208202

    Figure 18

    1. Fremre ledningssats (maskin)
    2. 108cm lang ledningssatsforgrening
    3. Gummitetning (gulvplate)
    4. Foran p maskinen

  2. Fortsett fre forgreningen av settets ledningssats opp og under maskinens instrumentpanel (Figure 19).

    g208203

    Figure 19

    1. Instrumentpanel
    2. Kobling med seks sokler – settets ledningssats (CE-blinklysmodul)
    3. Kobling med seks pinner – settets ledningssats ()
    4. 108cm lang ledningssatsforgrening

  3. Fra det indre oppbevaringsrommet, sett en flenshodebolt (1/4x 3/4tomme) gjennom hullet i den innvendige veggen av rommet (Figure 20).

    g208200

    Figure 20

    1. Hull – innvendig vegg (oppbevaringsrom)
    2. Flenshodebolt (1/4x 3/4tomme)

  4. Monter CE-blinklysmodulen til flenshodebolten med en flenslsemutter (1/4tomme), og stram for hnd (Figure 21).

    g208199

    Figure 21

    1. Flenslsemutter (1/4tomme)
    2. Flenshodebolt (1/4x 3/4tomme)
    3. Blinklysmodul (CE)
    4. Oppbevaringsrom

  5. Plugg koblingen med seks sokler p settets ledningssats til CE-blinklysmodulen (Figure 22).

    g208201

    Figure 22

    1. Blinklysmodul (CE)
    2. Kobling med seks sokler – settets ledningssats (CE-blinklysmodul)
    3. Kobling med seks pinner – maskinens fremre ledningssats (lyssettgrensesnitt)
    4. Kobling med seks pinner – settets ledningssats ()

  6. Koble koblingen med seks pinner p maskinens ledningssats til koblingen med seks pinner p settets ledningssats merket (Figure 22).

  7. Fest den 108cm lange forgreningen av settets ledningssats til den fremre ledningssatsen p maskinen med to kabelfester, som vist i Figure 23.

g208204

Figure 23

  1. Kabelfeste
Close section

Montere hornbryteren

  1. Fjern den runde utstansingen fra instrumentpanelet, som vist i Figure 24.

    g208262

    Figure 24

  2. F tilgang til de tre koblingene p enden av den 108cm lange forgreningen av settets ledningssats (Figure 25).

    g208263

    Figure 25

    1. Klemme ()
    2. Kobling med tte sokler (varsellysbryter/bryter-kobling)
    3. Kobling med tte sokler (blinklys/ledningssats-kobling)
    4. Kobling med to sokler (hornbryter)
    5. Hornbryter
    6. Lsemutter (5/8tomme)

  3. Skru lsemutteren (5/8tomme) p gjengene p hornbryteren (Figure 25).

  4. Koble de to spadeklemmene p hornbryteren til koblingen med to sokler p den 108cm lange forgreningen av settets ledningssats (Figure 25).

  5. Fra under instrumentpanelet, fr hornbryterhuset gjennom hullet (Figure 26) i instrumentpanelet som du laget i trinn 1.

    g208261

    Figure 26

    1. Hornbryter
    2. Hull (instrumentpanel)

  6. Monter hornbryteren til instrumentpanelet med den riflede mutteren (5/8tomme), og stram mutteren for hnd (Figure 27).

    g208260

    Figure 27

    1. Hornbryter
    2. Riflet mutter (5/8tomme)
    3. Knapp

  7. Skru knappen p gjengene p hornbryteren (Figure 27).

Close section

Skifte ut lysbryteren

  1. Fjern lysbryteren fra instrumentpanelet (Figure 28).

    g208264

    Figure 28

    1. Kobling med tte sokler ()
    2. Lysbryter

  2. Fjern koblingen med tte sokler merket fra frontlysbryteren (Figure 28).

    Note: Kasser frontlysbryteren.

  3. Innrett sokkelklemmen p enden av den 108cm lange forgreningen av settets ledningssats merket til bakenden av koblingen med tte sokler p frontlysbryteren (Figure 29).

    g208275

    Figure 29

    1. Klemme ()

  4. Sett klemmen inn i sokkel 1 p koblingen med tte sokler p frontlysbryteren, som vist i Figure 30.

    g208276

    Figure 30

    1. Klemme ()
    2. Kobling med tte sokler ()

  5. Koble vippebryteren fra settet inn i koblingen med tte sokler p frontlysbryteren (Figure 31).

    g208277

    Figure 31

    1. Kobling med tte sokler ()
    2. Vippebryter (p-av-p)

  6. Sett vippebryteren i pningen p instrumentpanelet til bryteren knepper trygt p plass p instrumentpanelet (Figure 31).

Close section

Montere blinklysbryteren

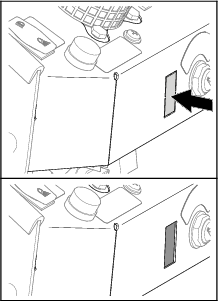

  1. Fjern de rektangulre utstansingene fra instrumentpanelet, som vist i Figure 32.

    g208339

    Figure 32

  2. Innrett koblingen med tte sokler p varsellysbryteren gjennom pningen i instrumentpanelet (Figure 33) som du laget i trinn 1.

    g208338

    Figure 33

    1. Kobling med tte sokler (varsellysbryter/bryter-kobling)
    2. Vippebryter (belyst – p-ingen-p)

  3. Koble den belyste vippebryteren inn i koblingen med tte sokler p varsellysbryteren (Figure 33).

  4. Sett vippebryteren i pningen p instrumentpanelet til bryteren knepper trygt p plass p instrumentpanelet (Figure 33).

Close section

Montere blinklysbryteren

  1. Monter blinklysbryteren p styreventilen med slangeklemmen, som vist i Figure 34, og stram til klemmen for hnd.

    g208383

    Figure 34

    1. Blinklysbryter
    2. Styreventil
    3. Slangeklemme

  2. Koble koblingen med tte sokler p den 108cm lange forgreningen av settets blinklysledningssats til koblingen med tte pinner p blinklysbryterens ledningssats (Figure 35).

    g208384

    Figure 35

    1. Kobling med tte sokler (108cm lang forgrening av settets ledningssats – blinklys)
    2. Hankobling med tte pinner (ledningssats – blinklysbryter)
Close section
Close section

Montere hornet

Deler som er nødvendige for dette trinnet:

Hornenhet1
Flenshodebolt (3/8x1tomme)1
Flenslsemutter (3/8tomme)1

  1. Innrett hullet i hornenhetsbraketten med hullet med 10mm diameter i gulvplatevinkelen ved siden av de hydrauliske slangene til styringen (Figure 36).

    g207491g207490

    Figure 36

    1. Flenshodebolt (3/8x1tomme)
    2. Flenslsemutter (3/8tomme)
    3. Hull, 10mm – gulvplatevinkel
    4. Hornenhet

  2. Monter hornenhetsbraketten til gulvplatevinkelen (Figure 36) med en flenshodebolt (3/8x 1tomme) og flenslsemutter (3/8tomme).

  3. Stram bolten og mutteren til 37–45Nm.

Close section

Montere ledningssatsen til chassiset

Deler som er nødvendige for dette trinnet:

Kabelfeste5

Fre ledningssatsen under gulvplaten

g208166

Figure 37

  1. 71cm lang ledningssatsforgrening –
  2. 89cm lang ledningssatsforgrening –
  3. 452cm lang ledningssatsstamme
  4. Fremover

  1. Fr den 71cm lange ledningssatsforgreningen, 89cm lange ledningssatsforgreningen og 452cm lange ledningssatsstammen gjennom R-klemmen som fester styreslangene, plassert under gulvplaten og fremfor forakselen (Figure 38).

    g208159

    Figure 38

    1. Bakre ledningssats (maskin)
    2. Spadekobling
    3. R-klemme (foran forakselen)
    4. Ledningssatsstamme (sett)
    5. Foran p maskinen

  2. Koble de to klemmene p ledningssatsen merket til de to spadekoblingene p hornet (Figure 39).

    g208158

    Figure 39

    1. Spadekobling
    2. Klemmer (ledningssats – )
    3. Horn

  3. Fr ledningssatsforgreningene og stammen gjennom R-klemmen I under gulvplaten og bak forakselen (Figure 40).

    g208160

    Figure 40

    1. Bakre ledningssats (maskin)
    2. R-klemme (bak forakselen)
    3. Ledningssatsstamme (sett)
    4. Foran p maskinen
Close section

Fre ledningssatsen langs rammen

  1. Fr ledningssatsforgreningene og stammen opp og langs maskinens bakre ledningssats og mellom maskinrammen og motoren (Figure 41).

    g208161

    Figure 41

    1. Ledningssatsstamme (sett)
    2. R-klemme (bak forakselen)
    3. Kabelfeste
    4. Foran p maskinen

  2. Fest settets ledningssats til maskinens bakre ledningssats med et kabelfeste, som vist i Figure 41.

  3. Fortsett fre ledningssatsforgreningene og stammen bakover langs maskinens bakre ledningssats, som vist i Figure 42.

    g208162

    Figure 42

    1. Foran p maskinen
    2. Kabelfester
    3. Hydraulisk pumpe
    4. Ledningssatsstamme (sett)
    5. Hydraulikkmotor (hyre)

  4. Fest settets ledningssats til maskinens bakre ledningssats med to kabelfester, som vist i Figure 42.

Close section

Fre ledningssatsen til den midtre sprederseksjonen

  1. Fr ledningssatsforgreningene og stammen opp ved midtre sprederseksjon, som vist i Figure 43 og Figure 44.

    g208163

    Figure 43

    1. Ledningssatsstamme (sett)
    2. Bakre ledningssats (maskin)
    3. Hydraulisk filter
    4. Foran p maskinen
    g208165

    Figure 44

    1. Kabelfeste
    2. Bakre ledningssats (maskin)
    3. Ledningssatsstamme (sett)
    4. Hydraulisk filter

  2. Fest settets ledningssats til maskinens bakre ledningssats med et kabelfeste, som vist i Figure 44.

  3. Fr settes ledningssats til den midtre sprederseksjonen (Figure 45) p flgende mte:

    • Ledningssatsstammen langs ledningene til lftesylindermanifolden.

    • Den 89cm lange ledningssatsforgreningen (med elektrisk kobling merket ) mot venstre side av den midtre sprederseksjonen.

    • Den 71cm lange ledningssatsforgreningen (med elektrisk kobling merket ) mot hyre side av den midtre sprederseksjonen.

    g208164

    Figure 45

    1. 89cm lang ledningssatsforgrening ()
    2. Ledningssatsstamme
    3. 71cm lang ledningssatsforgrening ()
    4. Foran p maskinen
Close section
Close section

Monterer fartsskilt og registreringsskiltbraketter

Deler som er nødvendige for dette trinnet:

Hastighetsmerke3
Fartsskilt1
Flenshodebolter (5/16x3/4tomme)2
Flenslsemuttere (5/16tomme)2

Montere hastighetsmerket p spredertanken

g207686

Figure 46

  1. P venstre side av tanken plasserer du et stykke maskeringsteip (56cm) over bunnen av Toro Multi Pro 5800-merket og bakover, som vist i Figure 47.

    g207684

    Figure 47

    Venstre side av spredertanken
    1. Toro Multi Pro 5800-merke
    2. Mellomrom, 11cm
    3. Hastighetsmerke
    4. Maskeringsteip, 56cm

  2. Ml 11cm fra hyre kant av Toro Multi Pro 5800-merket, og merk tanken med en blyant Figure 47.

  3. Fjern bakarket p et hastighetsmerke og plasser merket p linje med merket du laget i trinn 1, og toppen av maskeringsteipen (Figure 47).

  4. Fest merket p tanken og fjern maskeringsteipen (Figure 47).

  5. P hyre side av tanken plasserer du et stykke maskeringsteip (48cm) over toppen av Toro Multi Pro 5800-merket og fremover, som vist i Figure 48.

    g207685

    Figure 48

    Hyre side av spredertanken
    1. Mellomrom, 21mm
    2. Maskeringsteip, 48cm
    3. Mellomrom, 28mm
    4. Hastighetsmerke
    5. Toro Multi Pro 5800-merke

  6. Ml 28mm fra den nedre kanten av maskeringsteipen, og merk tanken med en blyant (Figure 48).

  7. Ml 21cm fra venstre kant av Toro Multi Pro 5800-merket, og merk tanken med en blyant Figure 48.

  8. Fjern bakarket p et hastighetsmerke og plasser merket p linje med merkene (Figure 48) du laget i trinn 6 og 7.

  9. Fest merket p tanken og fjern maskeringsteipen (Figure 48).

Close section

Montere fartsskiltet p den midtre bomseksjonen

  1. Fjern bakarket p et hastighetsmerke (Figure 49).

    g209224

    Figure 49

  2. Rett inn merket med fartsskiltet, som vist i Figure 49.

  3. Trykk merket ned p overflaten til tanken fra toppen og ned mens du fjerner luftbobler nr du fester merket.

  4. Fjern de to flenshodeboltene (5/16x 1tomme) og flenslsemutterne (5/16tomme) som fester braketten for lftesylindermanifolden til lftesylinderfestet (Figure 51).

    Note: Kast boltene og mutterne.

    g207640

    Figure 50

    1. Flenslsemuttere (5/16tomme)
    2. Lftesylinderfeste
    3. Brakett (lftesylindermanifold)
    4. Flenshodebolter (5/16x 1tomme)

  5. Innrett hullene i fartsskiltbraketten, lftesylindermanifoldbraketten og lftesylinderfestet (Figure 51).

    g207639

    Figure 51

    1. Flenslsemuttere (5/16tomme)
    2. Lftesylinderfeste
    3. Brakett (lftesylindermanifold)
    4. Brakett (fartsskilt)
    5. Flenshodebolt (5/16x1tomme)

  6. Monter fartsskiltbraketten til sylindermanifoldbraketten og lftesylinderfestet (Figure 51) med to flenshodebolter (5/16 x 1tomme) med de to flenslsemutterne (5/16tomme).

  7. Stram boltene og mutterne til 1978–2542Ncm.

Close section

Montere registreringsskiltbrakettene

  1. Monter registreringsskiltbraketten p stttebraketten med 2 flenshodebolter (5/16 x 3/4 tomme) og 2 flenslsemuttere (5/16 tomme) som vist i Figure 52.

    g207637

    Figure 52

    1. Flenslsemuttere (5/16tomme)
    2. Stttebrakett
    3. Registreringsskiltbrakett
    4. Flenshodebolter (5/16x3/4tomme)

  2. Stram boltene og mutterne til 1978–2542Ncm.

  3. Innrett hullene i stttebraketten med hullene i sttterammen p den midtre sprederseksjonen (Figure 53).

    g207638

    Figure 53

    1. Flenshodebolt (5/16x 3/4tomme)
    2. Stttebrakett
    3. Sttteramme (midtre sprederseksjon)
    4. Flenslsemutter (5/16tomme)

  4. Monter stttebraketten p sttterammen p midtre sprederseksjon (Figure 53) med to flenshodebolter (5/16 x 3/4tomme) og to flenslsemuttere (5/16tomme).

  5. Stram boltene og mutterne til 1978–2542Ncm.

Close section
Close section

Montere registreringsskiltlampen

Deler som er nødvendige for dette trinnet:

Registreringsskiltlampe1
Skrue (nr.10 x 5/8tomme)1
Lsemutter (10)2

  1. Sett de 2 hylsekoblingene merket LICENSE LIGHT i de 2 soklene p registreringsskiltlampen (Figure 54).

    g037014

    Figure 54

    1. Registreringsskiltlampe
    2. Sokkel
    3. Hylsekobling (merket LICENSE LIGHT)

  2. Innrett linsen for lampen ned og hullene i lampen med hullene i registreringsskiltbraketten (Figure 55).

    g037015

    Figure 55

    1. Registreringsskiltlampe
    2. Lsemutter (nr. 10)
    3. Skrue (nr.10 x 5/8tomme)
    4. Registreringsskiltbrakett

  3. Monter lampen p braketten (Figure 55) med 2 skruer (nr. 10 x 5/8 tomme) og 2 lsemutre (nr. 10).

    Note: Pse at ledningene ikke er klemt mellom lampen og registreringsskiltbraketten.

Close section

Montere baklysene

Deler som er nødvendige for dette trinnet:

Baklysbrakett1
Flenshodebolt (5/16x1tomme)4
Flenslsemutter (5/16tomme)4
Baklys2
Kabelfeste3

Montere baklysbrakettene

  1. Innrett hullene i baklysbraketten med de to hullene p 8mm i sttterammen i midtre sprederseksjon (Figure 56).

    g207457

    Figure 56

    1. Flenshodebolt (5/16x1tomme)
    2. Flenslsemutter (5/16tomme)
    3. Hull – sttteramme (midtre sprederseksjon)
    4. Baklysbrakett (hyre brakett vist)

  2. Monter baklysbraketten til sttterammen (Figure 56) med to flenshodebolter (5/16x 1tomme) og to flenslsemuttere (5/16tomme).

  3. Stram flenshodeboltene og flenslsemutterne til 1978–2542Ncm.

  4. Gjenta trinn 1 til og med 3 for baklysbraketten i den andre enden av den midtre sprederseksjonen.

Close section

Montere baklysene

  1. Fjern de to mutterne (5mm) fra hvert baklys (Figure 57).

    Note: Ikke fjern lsemutterne.

    g207346

    Figure 57

    1. Baklys
    2. Lsemutter (5mm)
    3. Skrue (5x 16mm)
    4. Mutter (5mm)

  2. Monter baklyset til baklysbraketten (Figure 58) med to lseskiver og to muttere (5mm).

    Note: Plasser de gule linsene p baklysene vendt utover.

    g207345

    Figure 58

    1. Gul linse, halv
    2. Utover
    3. Mutter (5mm)
    4. Lseskive – delt (5mm)
    5. Baklysbrakett (hyre vist)
    6. Skrue (5x 16mm – baklys)

  3. Stram mutterne til 972–1198Ncm.

  4. Koble til de elektriske blinklyskoblingene (Figure 59) p flgende mte:

    • Koble koblingen med fire sokler p settets ledningssats merket til koblingen med fire pinner p hyre baklysledning.

    • Koble koblingen med fire sokler p settets ledningssats merket til koblingen med fire pinner p venstre baklysledningssats.

    g024730

    Figure 59

    1. Baklys
    2. Kobling med fire sokler (baklysets ledningssats)
    3. Kobling med fire pinner (settets ledningssats)

  5. Gjenta trinn 1 til og med 3 for baklyset i den andre enden av den midtre sprederseksjonen.

  6. Fest ledningssatsstammen, 89cm lang ledningssatsforgrening, 71cm lang ledningssatsforgrening med tre kabelfester, som vist i Figure 60.

    g208462

    Figure 60

    1. Kabelfester
Close section
Close section

Montere merkeplaten

Deler som er nødvendige for dette trinnet:

Merkeplate1
Nagle4
g207793

Figure 61

  1. Plasser venstre kant av merkeplaten 150mm fra venstre hjrne av gulvplatekanalen, som vist i Figure 62.

    g207760

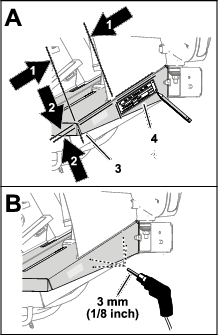

    Figure 62

    1. Venstre hjrne av gulvplatekanalen til venstre kante av merkeplaten, 150mm
    2. Toppen av gulvplaten til toppen av merkeplaten, 10mm
    3. Gulvplatekanal
    4. Merkeplate

  2. Innrett den vre kanten p merkeplaten 150 mm fra toppen av gulvplaten, som vist i Figure 62.

  3. Merk hullene i merkeplaten p gulvplatekanalen med en blyant (Figure 62).

  4. Marker merkene p gulvplatekanalen som du laget i trinn 3, med en kjrner.

  5. Bor fire hull p 3mm ved kjrnermerkene (Figure 62).

  6. Fest merkeplaten til gulvplatekanalen med fire nagler (Figure 63).

    g207762

    Figure 63

    1. Gulvplatekanal
    2. Nagle
    3. Merkeplate
Close section

Montere understelldekselet og fremre varmeskjold

Montere understellsdekselet

g032041

Figure 64

  1. Innrett understellsdekselet med maskinens nedre chassis (Figure 65).

    g032043

    Figure 65

    1. Motorfester
    2. Bolt – vises for tydelighet
    3. Understellsdeksel
    4. Flenslsemuttere (5/16tomme)
    5. Foran p maskinen

  2. Fr flensene for fremovermontering til understellsdekselet over boltene og lsebolten ved maskinens motorfestebraketter (Figure 65).

  3. Monter understellsdekslet til motorfestebrakettene og boltene (Figure 65) med de fire flenslsemutterne (5/16tomme) som du fjernet i trinn 2 av Fjerne understellsdekselet.

  4. Innrett hullene i den bakre delen av understelldekslet med hullene i chassiset (Figure 66).

    g208653

    Figure 66

    Vist 2017-maskin ligner p 2016-maskiner
    1. Understellsdeksel
    2. Skiver (5/16tomme)
    3. Flenshodebolter (5/16x 7/8tomme)
    4. Foran p maskinen

  5. Monter den bakre delen av understellsdekslet til chassiset (Figure 66) med monteringsdelene du fjernet i trinn 1 av Fjerne understellsdekselet som flger:

    • 2016-maskiner – 7 flenshodebolter (5/16 x 7/8 tomme) og 7 skiver (5/16 tomme)

    • 2017 og nyere maskiner – 5 flenshodebolter (5/16 x 7/8 tomme) og 5 skiver (5/16 tomme)

  6. Stram mutterne og boltene til 11,29 til 15,82 Nm.

Close section

Montere det fremre varmeskjoldet

  1. Plasser den bakre flensen p det fremre varmeskjoldet p linje med den fremre flensen p det bakre varmeskjoldet (Figure 67).

    g028177

    Figure 67

    1. Foran p maskinen
    2. Sekskantede bolter og skiver
    3. Bakre flense (fremre varmeskjold)
    4. Fremre flense (bakre varmeskjold)

  2. Plasser hullene p det fremre varmeskjoldet p linje med de gjengede hullene i chassiset (Figure 67).

  3. Fest det fremre varmeskjoldet p maskinen med de seks sekskantboltene og seks skivene (Figure 67) som du fjernet i trinn 3 av Fjerne det fremre varmeskjoldet.

  4. Trekk til boltene til 1978 til 2542Ncm.

  5. Ta bort jekkstttene, og senk maskinen ned.

Close section
Close section

Koble til batteriet

Advarsel

Elektriske gnister kan fre til at batterigassene eksploderer, noe som kan forrsake personskade.

Feilaktig ruting av batterikabler kan skade sprederen og kablene samt forrsake gnister.

  • Ta alltid av den negative (svarte) batterikabelen fr du kobler fra den positive (rde) kabelen.

  • Koble alltid til den positive (rde) batterikabelen fr du setter p den negative (svarte) kabelen.

Batteripolene eller metallverkty kan kortslutte mot metallkomponenter og forrsake gnister.

  • Nr du fjerner eller monterer batteriet, m du passe p at batteriklemmene ikke rrer noen av metalldelene i sprederen.

  • Ikke la metallverkty kortsluttes mellom batteriklemmene og metalldeler.

  • Srg for at batteristroppen alltid er p plass, for beskytte og sikre batteriet.

  1. Koble den positive batterikabelen til den positive batteripolen (Figure 68).

    g207211

    Figure 68

    1. Batterideksel
    2. Positiv batterikabel
    3. Positiv batteripol
    4. Negativ batteripol
    5. Negative batterikabel

  2. Koble den negative batterikabelen til den negative batteripolen (Figure 68).

  3. Sett batteridekselet p batterikassen, og fest dekselet med stroppen (Figure 68).

Close section
Close section

Bruk

Bruke blinklysene

g208463

Figure 69

  1. Angir hyresving
  2. Angir venstresving
  3. Blinklysbryter

  • Lft opp spaken til blinklysbryteren for indikere at du skal svinge til hyre.

  • Trykk ned spaken til blinklysbryteren for indikere at du skal svinge til venstre.

  • Flytt spaken til midtstillingen for stoppe blinklyset.

Close section

Bruke arbeidslysene og frontlysene

g208460

Figure 70

  1. FRONTLYS P-STILLING (SKRNET ENDE AV BRYTEREN)
  2. BRYTER AV-stilling
  3. ARBEIDSLYS P-stilling (avrundet ende av bryteren)
  4. Lysbryter

  • Flytt lysbryteren fremover (mot den avrundede enden av bryteren) for sl arbeidslysene P (Figure 70).

  • Flytt lysbryteren til midtposisjonen for sl lysene AV (Figure 70).

  • Flytt lysbryteren bakover (mot den skrnende enden av bryteren) for sl frontlysene P (Figure 70).

Close section

Bruke hornet

Trykk inn hornknappen for aktivere hornet (Figure 71).

g208459

Figure 71

  1. Hornknapp
Close section

Bruke varselblinklys

Flytt bryteren for varselblinklyset opp for sette varselblinklyset i P-stilling (Figure 72).

g208456

Figure 72

  1. Bryter for varselblinklys
Close section
Close section

Vedlikehold

Skifte lysprer

Skifte en arbeidslyspre

  1. Pass p at lysbryteren str i AV-stilling.

  2. Fjern de seks skruene som fester arbeidslyset (Figure 73).

    g209233

    Figure 73

    1. Skruer
    2. Arbeidslysdeksel

  3. Fjern arbeidslysdekselet (Figure 73).

  4. Fjern lyspren som har pen krets over gldetrden.

    g208458

    Figure 74

    1. Lyspre (21W)
    2. Lyspre (4W)
    3. Halogenlyspre

  5. Monter en ny lyspre.

  6. Fest arbeidslysdekselet med de seks skruene.

Close section

Skifte en baklyspre

  1. Pass p at lysbryteren str i AV-stilling.

  2. Fjern de to skruene som fester dekselet og linsen til baklysbasen.

  3. Fjern baklysdekselet.

  4. Mens du skyver ned pinnen p lyspren, roter lyspren til venstre og dra lyspren ut (Figure 75).

    g024763

    Figure 75

    1. Pinne
    2. Lyspre

  5. Sett inn en ny lyspre i sokkelen som du fjernet den gamle lyspren fra.

  6. Roter den nye lyspren til hyre til pinnen i pren innrettes med sporet i lysprehuset (Figure 75).

  7. Monter dekselet til baklyset med de to skruene.

Close section

Skifte en registreringsskiltpre

  1. Fjern de 2 skruene som fester dekselet til registreringsskiltlampens base, og fjern dekselet (A av Figure 76).

    g037017

    Figure 76

    1. Skrue
    2. Deksel
    3. Lampebase
    4. Linse
    5. Lyspre
    6. Lampekontakt

  2. Trykk pren litt ned og vri den mot urviseren til den er lst fri fra lampesokkelen, og ta ut pren (B av Figure 76).

  3. Sett en ny lyspre inn i lyspresokkelen (B av Figure 76).

  4. Trykk pren litt ned og vri den med klokken til den lses i sokkelen (B av Figure 76).

  5. Juster dekselet til basen av registreringsskiltlampen med linsen ned (A av Figure 76).

  6. Fest linsen til basen med de 2 skruene som du fjernet i trinn 1.

Close section
Close section

Skifte sikringene

Skifte baklyssikringen

g208461

Figure 77

Note: Maskinen har egne sikringer for venstre og hyre baklys.

  1. Fjern dekslet fra sikringssokkelen (Figure 78).

    g037018

    Figure 78

    1. Deksel
    2. Sikring
    3. Sikringssokkel

  2. Fjern den pne sikringen (Figure 78).

  3. Sett den nye sikringen i sokkelen til sikringen sitter helt fast (Figure 78).

    Note: Bruk kun en sikring som er klassifisert for samme spenningsbelastning som sikringen du tar ut.

  4. Monter dekselet p sikringssokkelen (Figure 78).

Close section

Skifte sikringsblokksikring

Det elektriske systemet er beskyttet av sikringer, og krever ikke vedlikehold. Hvis en sikring ryker, kontroller om det er funksjonsfeil eller kortslutning i en komponent eller krets.

  1. Trekk ut den pne sikringen.

  2. Skift den pne sikringen med en ny sikring (Figure 79).

    Note: Pse at en sikring i korrekt strrelse blir installert.

    g208457

    Figure 79

    1. Sikring
    2. Sikringsspor
Close section
Close section
Close section
