Kit de luzes de estrada e homologao

Model No. 41628-Serial No. and Up

Introdução

Este kit foi concebido para adicionar os componentes de iluminao necessrios deslocao em estrada. um acessrio de veculo de aplicao de rega dedicado que se destina a ser utilizado por operadores profissionais contratados em aplicaes comerciais.

Note: Determine os lados direito e esquerdo da mquina a partir da posio normal de utilizao.

Leia cuidadosamente estas instrues para saber como utilizar e efetuar a manuteno do produto de forma adequada. As informaes includas neste manual podem ajud-lo, a si e a terceiros, a evitar ferimentos pessoais e danos no produto. Apesar de a Toro conceber e fabricar apenas produtos de elevada segurana, a utilizao correta e segura dos mesmos da exclusiva responsabilidade do utilizador.

Pode contactar diretamente a Toro em www.Toro.com para mais informao sobre produtos e acessrios, para obter o contacto de um distribuidor ou registar o seu produto.

Sempre que necessitar de assistncia, peas genunas Toro ou informaes adicionais, entre em contacto com um Distribuidor autorizado ou com o Servio de assistncia Toro, indicando os nmeros de modelo e de srie do produto. A Figura 1 identifica a localizao dos nmeros de srie e de modelo do produto.

g207494

Figure 1

  1. Placa com os nmeros de modelo e de srie

Aviso

CALIFORNIA

Proposition 65 Warning

Close section

Instalação

Preparao para instalar o kit

Aviso

A ligao incorreta dos cabos da bateria poder danificar o pulverizador e os cabos produzindo fascas. As fascas podem provocar uma exploso dos gases da bateria, resultando em acidentes pessoais.

  • Desligue sempre o cabo negativo (preto) antes de desligar o cabo positivo (vermelho).

  • Ligue sempre o cabo positivo (vermelho) antes de ligar o cabo negativo (preto).

Aviso

Os terminais da bateria e as ferramentas de metal podero provocar curto-circuitos noutros componentes do veculo, produzindo fascas. As fascas podem provocar uma exploso dos gases da bateria, resultando em acidentes pessoais.

  • Quando retirar ou montar a bateria, no toque com os terminais da bateria noutras peas metlicas do pulverizador.

  • Dever evitar quaisquer curto-circuitos entre os terminais da bateria e as peas metlicas do pulverizador.

  • Mantenha sempre a faixa da bateria na sua posio correta de modo a proteger e manter a bateria bem fixa.

  1. Coloque a mquina numa superfcie plana, pressione totalmente o pedal do travo e engate o travo de estacionamento; consulte o Manual do utilizador.

  2. Rode a chave para a posio Desligar e retire a chave da ignio; consulte o Manual do utilizador.

  3. Retire a cobertura da bateria e desligue o cabo negativo (preto-terra) do borne da bateria (Figure 2).

    g207342

    Figure 2

    1. Tampa da bateria
    2. Cinta e fivela
    3. Cabo positivo da bateria
    4. Cabo negativo da bateria
    5. Borne positivo da bateria
    6. Borne negativo da bateria

  4. Desligue o cabo positivo (vermelho) do borne da bateria (Figure 2).

Close section

Retirar a proteo trmica dianteira e resguardo inferior do chassis

Retirar a proteo trmica dianteira

  1. Engate o travo de estacionamento, pare a bomba do pulverizador, desligue o motor e retire a chave do interruptor.

  2. Levante a dianteira e a traseira da mquina e apoie-a em preguias; consulte o Manual do utilizador.

  3. Retire os 6 parafusos de cabea hexagonal e as 6 anilhas que fixam a proteo trmica dianteira ao chassis e retire a proteo (Figure 3).

    Note: Guarde os parafusos, as anilhas e a proteo trmica para instalao em Instalar a proteo trmica dianteira.

    g028168

    Figure 3

    1. Proteo trmica dianteira
    2. Parafusos de cabea hexagonal e anilhas
    3. Frente da mquina
Close section

Retirar o resguardo do chassis inferior

g032041

Figure 4

  1. Retire as ferragens seguintes que prendem a parte de trs do resguardo do chassis inferior ao chassis da mquina (Figure 5):

    • Mquinas de 2016—7 parafusos de cabea flangeada (5/16 x 7/8 pol.) e 7 anilhas (5/16 pol.)

    • Mquinas de 2017 e posteriores—5 parafusos de cabea flangeada (5/16 x 7/8 pol.) e 5 anilhas (5/16 pol.)

    Note: Guarde os parafusos e as anilhas para colocao no passo Retirar o resguardo do chassis inferior de 5.

    g208653

    Figure 5

    Mostrada mquina de 2017; as mquinas de 2016 so semelhantes
    1. Resguardo do chassis inferior
    2. Anilhas (5/16pol.)
    3. Parafusos com cabea de flange (5/16x7/8 pol.)
    4. Frente da mquina

  2. Retire as quatro porcas de bloqueio flangeadas (5/16 pol.) dos parafusos e dos parafusos de carroaria que prendem as cintas de suporte do resguardo inferior do chassis aos suportes de montagem do motor da mquina (Figure 6).

    Note: No retire os parafusos da mquina. Guarde as porcas de bloqueio flangeadas para instalao no passo 3 de Instalar o resguardo do chassis inferior.

    g032043

    Figure 6

    1. Montagens do motor
    2. Parafuso — mostrado para maior clareza; no o retire
    3. Resguardo do chassis inferior
    4. Porcas de bloqueio flangeadas (5/16pol.)
    5. Frente da mquina

  3. Levante as cintas de suporte por cima dos parafusos que prendem o resguardo do chassis inferior aos suportes de montagem do motor.

  4. Remova o resguardo do chassis da mquina (Figure 5 e Figure 6).

Close section
Close section

Montar a luz de trabalho e a cablagem

Peças necessárias para este passo:

Cablagem1
Olhal1
Montagem da luz de trabalho2
Canal de apoio1
Parafuso com cabea flangeada (pol. x 2pol.)4
Espaador 4
Porca de flange (3/8pol.)4
Luz de trabalho2

Montar o olhal na cablagem

g207897

Figure 7

  1. Ramal da cablagem de 71 cm—
  2. Ramal da cablagem de 89 cm—
  3. Ramal da cablagem de 108 cm—interruptor da buzina, , sinal mudana de mudana de direo, interruptor de perigo, mdulo dos piscas CE e
  4. Ramal da cablagem de 99 cm—
  5. Para a frente
  6. Ramal da cablagem de 112 cm—

  1. Alinhe o conetor de seis tomadas do da seco de 112 cm da cablagem atravs do olhal e mova o olhal na direo da seco de 112 cm da cablagem (Figure 9).

    g207895

    Figure 8

    1. Conetor de seis tomadas ()
    2. Olhal
    3. Conetor de seis tomadas ()

  2. Alinhe o conetor de seis tomadas do da seco de 99 cm da cablagem atravs do olhal (Figure 8).

  3. Posicione o olhal como se mostra na Figure 9.

    g207891

    Figure 9

Close section

Montar a cablagem no suporte da luz de trabalho

  1. Prenda as duas montagens de trabalho nos ramais de cablagem de 112 cm e de 99 cm como se mostra na Figure 10.

    g207890

    Figure 10

    1. Montagem da luz de trabalho
    2. Ramal da cablagem de 112 cm—
    3. Ramal da cablagem de 99 cm—

  2. Alinhe os furos no canal de suporte, espaador e montagem da luz de trabalho como se mostra na Figure 11.

    g207904g207896

    Figure 11

    1. Porca de flange (3/8pol.)
    2. Montagem da luz de trabalho
    3. Espaador
    4. Canal de apoio
    5. Parafuso com cabea flangeada (pol. x 2pol.)

  3. Monte o canal de suporte na montagem da luz de trabalho (Figure 11) com os quatro parafusos de cabea flangeada (3/8 x 2-1/4pol.), quatro espaadores e duas porcas de bloqueio flangeadas (3/8pol.).

    Note: Monte a porca de bloqueio no parafuso de cabea flangeada na posio mais exterior.

  4. Monte o canal de suporte na montagem da luz de trabalho (Figure 11) com os quatro parafusos de cabea flangeada (3/8 x 2-1/4pol.), quatro espaadores e duas porcas de bloqueio flangeadas (3/8pol.).

    Note: Monte a porca de bloqueio no parafuso de cabea flangeada na posio mais exterior.

  5. Aperte o parafuso de cabea flangeada e a porca de bloqueio flangeada para remover a folga entre a montagem da luz de trabalho, espaador e canal de suporte.

  6. Insira o fixador de presso da cablagem no furo na extremidade da montagem da luz de trabalho como se mostra na Figure 12.

    g208157

    Figure 12

  7. Repita os passos 2 a 6 para a montagem da luz de trabalho na outra extremidade do canal de suporte (Figure 11).

Close section

Instalar as luzes de trabalho no suporte

  1. Alinhe os conjuntos das luzes de trabalho esquerda e direita com as lmpadas mbar para fora como se mostra na Figure 13.

    g207936

    Figure 13

    1. Lmpadas mbar (luzes de trabalho)

  2. Instale uma armao serrada e uma rtula no pino de uma luz de trabalho (Figure 14).

    g207892

    Figure 14

    1. Pino (luz de trabalho)
    2. Armao serrada
    3. Rtula
    4. Porca de bloqueio (10mm)
    5. Flange (montagem da luz de trabalho)

  3. Monte a luz de trabalho no furo na flange da montagem da luz de trabalho (Figure 14) com a armao serrada, rtula e porca de bloqueio (10 mm) e aperte a lmpada mo.

    Note: Aperte a luz de trabalho o suficiente para manter a sua posio, mas que permita que o operador alinhe a luz, se necessrio.

  4. Repita os passos 2 a 3 para a luz de trabalho na outra montagem da lmpada do farol.

  5. Ligue os conetores de seis tomadas rotulados (sinal de mudana de direo para a direita frontal/luz de presena) e o conetor de seis tomadas () nos conetores de seis pinos das luzes de trabalho (Figure 15).

    g207894

    Figure 15

    1. Conetor de seis tomadas ( ou conetor de seis tomadas ().
    2. Conetor de 6 pinos (luz de trabalho)
Close section

Instalao do conjunto da luz de trabalho na mquina

  1. Instale a montagem da luz de trabalho e o canal de suporte na estrutura da placa do piso com duas porcas de bloqueio flangeadas como se mostra na Figure 14.

    g207893

    Figure 16

    1. Porca de flange (3/8pol.)
    2. Estrutura (placa do piso)
    3. Canal de apoio
    4. Parafuso com cabea flangeada (pol. x 2pol.)

  2. Aperte os parafusos de cabea flangeada e as porcas de bloqueio flangeadas com uma fora de 37 a 45Nm.

Close section
Close section

Instalar a cablagem dos interruptores

Peças necessárias para este passo:

Parafuso com cabea flangeada (1/4x3/4 pol.)1
Mdulo dos piscas (CE)1
Porca flangeada (1/4pol.)1
Braadeira de cabos2
Interruptor da buzina1
Porca de reteno (5/8 pol.)1
Porca recartilhada (5/8 pol.)1
Boto1
Interruptor—oscilador (ligar-desligar-ligar)1
Interruptor—oscilador (iluminado)1
Interruptor do sinal de mudana de direo1
Abraadeira de tubos1

Encaminhar a cablagem para o painel de instrumentos

g208167

Figure 17

  1. Ramal da cablagem de 108 cm—interruptor da buzina, , sinal mudana de mudana de direo, interruptor de perigo, mdulo dos piscas CE e
  2. Para a frente

  1. Passe o ramal de 108 cm da cablagem para cima ao longo da cablagem frontal da mquina e atravs do olhal na placa do piso (Figure 18).

    g208202

    Figure 18

    1. Cablagem frontal (mquina)
    2. Ramal com 108 cm da cablagem
    3. Olhal (placa do piso)
    4. Frente da mquina

  2. Continue a encaminhar a seco da cablagem do kit para cima e sob o painel de instrumentos da mquina (Figure 19).

    g208203

    Figure 19

    1. Painel de instrumentos
    2. Conetor de seis tomadas—cablagem do kit (mdulo dos piscas CE)
    3. Conetor de seis pinos—cablagem do kit ()
    4. Ramal com 108 cm da cablagem

  3. A partir do compartimento de armazenamento, insira um parafuso de cabea flangeada (1/4 x 3/4 pol.) atravs do furo na parede interna do compartimento (Figure 20).

    g208200

    Figure 20

    1. Furo—parede interna (compartimento de armazenamento)
    2. Parafuso com cabea flangeada (1/4x3/4 pol.)

  4. Monte o mdulo dos piscas CE no parafuso de cabea flangeada com uma porca flangeada (1/4 pol.) e aperte mo (Figure 21).

    g208199

    Figure 21

    1. Porca flangeada (1/4pol.)
    2. Parafuso com cabea flangeada (1/4x3/4 pol.)
    3. Mdulo dos piscas (CE)
    4. Compartimento de armazenamento

  5. Ligue o conetor de 6 tomadas da cablagem do kit no mdulo dos piscas CE (Figure 22).

    g208201

    Figure 22

    1. Mdulo dos piscas (CE)
    2. Conetor de seis tomadas—cablagem do kit (mdulo dos piscas CE)
    3. Conetor de seis pinos—cablagem frontal da mquina (interface do kit de luzes)
    4. Conetor de seis pinos—cablagem do kit ()

  6. Ligue o conetor de 6 pinos da cablagem da mquina ao conetor de seis pinos da cablagem do kit rotulado (para cablagem principal) (Figure 22).

  7. Prenda o ramal com 108 cm da cablagem do kit cablagem frontal da mquina com duas braadeiras de cabos como se mostra na Figure 23.

g208204

Figure 23

  1. Braadeira de cabos
Close section

Instalao do interruptor da buzina

  1. Retire a tampa extravel redonda do painel de instrumentos como se mostra na Figure 24.

    g208262

    Figure 24

  2. Aceda aos trs conetores na extremidade do ramal de 108 cm da cablagem do kit (Figure 25).

    g208263

    Figure 25

    1. Terminal ()
    2. Conetor de 8 tomadas (interruptor de perigo—conetor do interruptor)
    3. Conetor de 8 tomadas (sinal de mudana de direo—conetor da cablagem)
    4. Conetor de 2 tomadas (interruptor da buzina)
    5. Interruptor da buzina
    6. Porca de reteno (5/8 pol.)

  3. Enrosque a porca de reteno (5/8 pol.) nas roscas do interruptor da buzina (Figure 25).

  4. Ligue os dois terminais de espada do interruptor da buzina no conetor de duas tomadas do ramal de 108 cm da cablagem do kit (Figure 25).

  5. A partir da parte inferior do painel de instrumentos, alinhe o corpo do interruptor da buzina atravs do furo (Figure 26) no painel de instrumentos que fez no passo 1.

    g208261

    Figure 26

    1. Interruptor da buzina
    2. Furo (painel de instrumentos)

  6. Monte o interruptor da buzina no painel de instrumentos com a porca recartilhada (5/8 pol.) e aperte a porca mo (Figure 27).

    g208260

    Figure 27

    1. Interruptor da buzina
    2. Porca recartilhada (5/8 pol.)
    3. Boto

  7. Enrosque o boto nas roscas do interruptor da buzina (Figure 27).

Close section

Substituio do interruptor das luzes

  1. Retire o interruptor das luzes do painel de instrumentos (Figure 28).

    g208264

    Figure 28

    1. Conetor de 8 tomadas ()
    2. Interruptor das luzes

  2. Remova o conetor de oito tomadas rotulado (interruptor do farol) do interruptor do farol (Figure 28).

    Note: Deite fora o interruptor do farol.

  3. Alinhe o terminal de tomada na extremidade do ramal de 108 cm da cablagem do kit rotulado (para interruptor do farol pino 1) para a traseira do conetor de oito tomadas do interruptor do farol (Figure 29).

    g208275

    Figure 29

    1. Terminal ()

  4. Insira o terminal na tomada 1 do conetor de oito tomadas do interruptor do farol como se mostra na Figure 30.

    g208276

    Figure 30

    1. Terminal ()
    2. Conetor de 8 tomadas ()

  5. Insira o interruptor oscilador do kit no conetor de oito tomadas do interruptor do farol (Figure 31).

    g208277

    Figure 31

    1. Conetor de 8 tomadas ()
    2. Interruptor—oscilador (ligar-desligar-ligar)

  6. Insira o interruptor oscilador na abertura no painel de instrumentos at o interruptor encaixe bem no painel (Figure 31).

Close section

Instalao do interruptor dos piscas

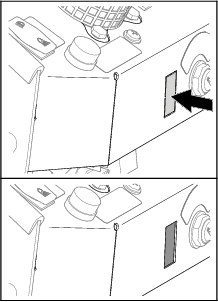

  1. Retire a tampa extravel retangular do painel de instrumentos como se mostra na Figure 32.

    g208339

    Figure 32

  2. Alinhe o conetor de oito tomadas do interruptor de perigo atravs da abertura no painel de instrumentos (Figure 33) que fez no passo 1.

    g208338

    Figure 33

    1. Conetor de 8 tomadas (interruptor de perigo—conetor do interruptor)
    2. Interruptor—oscilador (iluminado—ligar-nenhum-ligar)

  3. Ligue o interruptor oscilador iluminado ao conetor de oito tomadas do interruptor de perigo (Figure 33).

  4. Insira o interruptor oscilador na abertura no painel de instrumentos at o interruptor encaixe bem no painel (Figure 33).

Close section

Instalar o interruptor de sinal de mudana de direo

  1. Monte o interruptor do sinal de mudana de direo na vlvula de direo com a braadeira de tubos como se mostra na Figure 34 e aperte a braadeira mo.

    g208383

    Figure 34

    1. Interruptor do sinal de mudana de direo
    2. Vlvula da direo
    3. Abraadeira de tubos

  2. Ligue o conetor de oito tomadas do ramal com 108 cm da cablagem do sinal de mudana de direo no conetor de oito pinos da cablagem do interruptor do sinal de mudana de direo (Figure 35).

    g208384

    Figure 35

    1. Conetor de oito tomadas (ramal de 108 cm da cablagem do kit—sinal de mudana de direo).
    2. Conetor de 8 pinos (cablagem—interruptor do sinal de mudana de direo)
Close section
Close section

Instalao da buzina

Peças necessárias para este passo:

Conjunto da buzina1
Parafuso com cabea flangeada (3/8x1pol.)1
Porca de bloqueio flangeada (3/8pol.)1

  1. Alinhe o furo no suporte do conjunto da buzina com o furo 10 mm no ngulo da placa do piso adjacente aos tubos hidrulicos da direo (Figure 36).

    g207491g207490

    Figure 36

    1. Parafuso com cabea flangeada (3/8x1 polegada)
    2. Porca de bloqueio flangeada (3/8pol.)
    3. Furo 10 mm—ngulo da placa do piso
    4. Conjunto da buzina

  2. Monte o suporte no conjunto da buzina no ngulo da placa do piso (Figure 36) com um parafuso de cabea flangeada (3/8 x 1 pol.) e uma porca de bloqueio flangeada (3/8 pol.).

  3. Aperte o parafuso e a porca com uma fora de 37 a 45N m.

Close section

Instalar a cablagem no chassis

Peças necessárias para este passo:

Braadeira de cabos5

Encaminhar a cablagem sob a placa do piso

g208166

Figure 37

  1. Ramal da cablagem de 71 cm—
  2. Ramal da cablagem de 89 cm—
  3. Ramal com 452 cm da cablagem
  4. Para a frente

  1. Encaminhe o ramal de 71 cm da cablagem, ramal de 89 cm e seco de 452 cm atravs do grampo em R que prende os tubos da direo, localizados por baixo da placa do piso e para a frente no eixo frontal (Figure 38).

    g208159

    Figure 38

    1. Cablagem traseira (mquina)
    2. Conetores eltricos de espada
    3. Grampo em R (em frente do eixo frontal)
    4. Ramal da cablagem (kit)
    5. Frente da mquina

  2. Ligue os dois terminais da cablagem rotulada (buzina) aos dois conetores eltricos de espada da buzina (Figure 39).

    g208158

    Figure 39

    1. Conetores eltricos de espada
    2. Terminais (cablagem—)
    3. Buzina

  3. Encaminhe os ramais da cablagem e seco atravs do grampo em R, por baixo da placa do piso e por trs do eixo frontal (Figure 40).

    g208160

    Figure 40

    1. Cablagem traseira (mquina)
    2. Grampo em R (por trs do eixo frontal)
    3. Ramal da cablagem (kit)
    4. Frente da mquina
Close section

Encaminhar a cablagem ao longo da estrutura

  1. Encaminhe as seces da cablagem e seco para cima ao longo da cablagem traseira da mquina e entre a estrutura da mquina e o motor (Figure 41).

    g208161

    Figure 41

    1. Ramal da cablagem (kit)
    2. Grampo em R (por trs do eixo frontal)
    3. Braadeira de cabos
    4. Frente da mquina

  2. Prenda a cablagem do kit cablagem traseira da mquina com uma braadeiras de cabos como se mostra na Figure 41.

  3. Continue a encaminhar as seces da cablagem e seco para trs ao longo da cablagem traseira da mquina como se mostra na Figure 42.

    g208162

    Figure 42

    1. Frente da mquina
    2. Braadeiras de cabos
    3. Bomba hidrulica
    4. Ramal da cablagem (kit)
    5. Motor hidrulico (direita)

  4. Prenda a cablagem do kit cablagem traseira da mquina com duas braadeiras de cabos como se mostra na Figure 42.

Close section

Encaminhar a cablagem para a seco de pulverizao central

  1. Encaminhe as seces da cablagem e seco para cima na seco de pulverizao central como se mostra na Figure 43 e na Figure 44.

    g208163

    Figure 43

    1. Ramal da cablagem (kit)
    2. Cablagem traseira (mquina)
    3. Filtro hidrulico
    4. Frente da mquina
    g208165

    Figure 44

    1. Braadeira de cabos
    2. Cablagem traseira (mquina)
    3. Ramal da cablagem (kit)
    4. Filtro hidrulico

  2. Prenda a cablagem do kit cablagem traseira da mquina com uma braadeiras de cabos como se mostra na Figure 44.

  3. Encaminhe a cablagem do kit para a seco de pulverizao central (Figure 45) da seguinte forma:

    • A seco da cablagem ao longo dos fios para o coletor do cilindro de elevao.

    • O ramal de 89 cm da cablagem (com o conetor eltrico rotulado / sinal de mudana de direo para a esquerda) na direo da extremidade esquerda da seco de pulverizao central.

    • O ramal de 71 cm da cablagem (com o conetor eltrico rotulado / sinal de mudana de direo para a direita) na direo da extremidade direita da seco de pulverizao central.

    g208164

    Figure 45

    1. Ramal da cablagem de 89 cm ()
    2. Seco da cablagem
    3. Ramal da cablagem de 71 cm ()
    4. Frente da mquina
Close section
Close section

Instalao dos sinais de velocidade e suportes da placa de matrcula

Peças necessárias para este passo:

Autocolante de velocidade3
Sinal de velocidade1
Parafusos de cabea flangeada (5/16x3/4 pol.)2
Porcas de bloqueio flangeadas (5/16 pol.)2

Instalar o autocolante de velocidade no depsito do pulverizador

g207686

Figure 46

  1. No lado esquerdo do depsito, alinhe um pedao de fita adesiva de 56 cm com a parte inferior do autocolante do Toro Multi Pro 5800 e para trs como se mostra na Figure 47.

    g207684

    Figure 47

    Lado esquerdo do depsito do pulverizador
    1. Autocolante do Toro Multi Pro 5800
    2. Folga de 11 cm
    3. Autocolante de velocidade
    4. Fita adesiva de 56 cm

  2. Mea 11 cm a partir da extremidade direita do autocolante do Toro Multi Pro 5800 e marque o depsito com um lpis Figure 47.

  3. Retire a parte posterior do autocolante de velocidade e alinhe o autocolante com a marca que fez no passo 1 e com a extremidade superior da fita adesiva (Figure 47).

  4. Coloque o autocolante no depsito e retire a fita adesiva (Figure 47).

  5. No lado direito do depsito, alinhe um pedao de fita adesiva de 48 cm com a parte superior do autocolante do Toro Multi Pro 5800 e para a frente como se mostra na Figure 48.

    g207685

    Figure 48

    Lado direito do depsito do pulverizador
    1. Folga de 21mm
    2. Fita adesiva de 48 cm
    3. Folga de 28 mm
    4. Autocolante de velocidade
    5. Autocolante do Toro Multi Pro 5800

  6. Mea 28 mm a partir da extremidade inferior da fita adesiva e marque o depsito com um lpis (Figure 48).

  7. Mea 21 mm a partir da extremidade esquerda do autocolante do Toro Multi Pro 5800 e marque o depsito com um lpis Figure 48.

  8. Retire a parte posterior do autocolante de velocidade e alinhe o autocolante com as marcas (Figure 48) que fez nos passos 6 e 7).

  9. Coloque o autocolante no depsito e retire a fita adesiva (Figure 48).

Close section

Instalar o sinal de velocidade na seco da rampa central

  1. Retire a parte de trs de um autocolante de velocidade (Figure 49).

    g209224

    Figure 49

  2. Alinhe o autocolante com o sinal de velocidade como se mostra na Figure 49.

  3. Pressione o autocolante na superfcie do depsito a partir da parte superior para baixo enquanto remove as bolhas de ar medida que aplica o autocolante.

  4. Retire os dois parafusos de cabea flangeada (5/16 x 1 pol.) e as duas porcas flangeadas (5/16 pol.) que prendem o suporte do coletor do cilindro de elevao montagem do cilindro de elevao (Figure 51).

    Note: Elimine os parafusos e as porcas.

    g207640

    Figure 50

    1. Porcas de bloqueio flangeadas (5/16 pol.)
    2. Montagem do cilindro de elevao
    3. Suporte (coletor do cilindro de elevao)
    4. Parafusos de cabea flangeada (5/16 pol. x 1 pol.)

  5. Alinhe os furos no suporte do sinal de velocidade, suporte do coletor do cilindro de elevao e montagem do cilindro de elevao (Figure 51).

    g207639

    Figure 51

    1. Porcas de bloqueio flangeadas (5/16 pol.)
    2. Montagem do cilindro de elevao
    3. Suporte (coletor do cilindro de elevao)
    4. Suporte (sinal de velocidade)
    5. Parafuso com cabea flangeada (5/16x1 polegada)

  6. Monte o suporte do sinal de velocidade no suporte do coletor do cilindro de elevao e montagem do cilindro de elevao (Figure 51) com os dois parafusos de cabea flangeada (5/16 x 1 pol.) com duas porcas de bloqueio flangeadas (5/16 pol.).

  7. Aperte os parafusos e as porcas com uma fora de 1978 a 2542 Ncm.

Close section

Instalao dos suportes da placa de matrcula

  1. Monte o suporte da placa de matrcula no suporte com os dois parafusos de cabea flangeada (5/16 x 3/4pol.) e duas porcas flangeadas (5/16pol.) como se mostra na Figure 52.

    g207637

    Figure 52

    1. Porcas de bloqueio flangeadas (5/16 pol.)
    2. Suporte
    3. Suporte da placa de matrcula
    4. Parafusos de cabea flangeada (5/16pol.x pol.)

  2. Aperte os parafusos e as porcas com uma fora de 1978 a 2542 Ncm.

  3. Alinhe os furos no suporte de apoio com os furos na armao da seco da rampa central (Figure 53).

    g207638

    Figure 53

    1. Perno com cabea de flange (5/16pol.x pol.)
    2. Suporte
    3. Armao (seco de pulverizao central)
    4. Porca flangeada (5/16pol.)

  4. Monte o suporte de apoio na armao da seco da rampa central (Figure 53) com dois parafusos de cabea flangeada (5/16 x 3/4pol.) e duas porcas flangeadas (5/16pol.).

  5. Aperte os parafusos e as porcas com uma fora de 1978 a 2542 Ncm.

Close section
Close section

Instalao da luz da placa de matrcula

Peças necessárias para este passo:

Luz da placa de matrcula1
Parafuso (n. 10 x 5/8pol.)1
Porca de bloqueio (n. 10)2

  1. Encaminhe os dois conectores estilo bala rotulados LUZ DA MATRCULA nas duas tomadas da luz da placa de matrcula (Figure 54).

    g037014

    Figure 54

    1. Luz da placa de matrcula
    2. Tomada
    3. Conector estilo bala (rotulado LUZ DA MATRCULA)

  2. Alinhe as luzes para baixo e os furos na luz com os furos no suporte da placa de matrcula (Figure 55).

    g037015

    Figure 55

    1. Luz da placa de matrcula
    2. Porca de bloqueio (n. 10)
    3. Parafuso (n. 10 x 5/8pol.)
    4. Suporte da placa de matrcula

  3. Monte a luz no suporte (Figure 55) com os dois parafusos (n 10- x 5/8 pol.) e duas porcas de bloqueio (n 10).

    Note: Certifique-se de que os furos no esto entalados entre a luz e o suporte da matrcula.

Close section

Montar as luzes traseiras

Peças necessárias para este passo:

Suporte da luz traseira1
Parafuso com cabea flangeada (5/16x1 polegada)4
Porca flangeada (5/16pol.)4
Lmpada traseira2
Braadeira de cabos3

Instalar os suportes das luzes traseiras

  1. Alinhe os furos no suporte da luz traseira com os dois furos de 8 mm na armao da seco da rampa central (Figure 56).

    g207457

    Figure 56

    1. Parafuso com cabea flangeada (5/16x1 polegada)
    2. Porca flangeada (5/16pol.)
    3. Furo—armao (seco da rampa central)
    4. Suporte da luz traseira (mostrado suporte direito)

  2. Monte o suporte da luz traseira na armao (Figure 56) com os dois parafusos de cabea flangeada (5/16 x 1 pol.) e duas porcas de bloqueio flangeadas (5/16 pol.).

  3. Aperte os parafusos de cabea flangeada e as porcas de bloqueio flangeadas com 1978 a 2542N cm.

  4. Repita os passos 1 a 3 para o suporte da luz traseira na outra extremidade da seco da rampa central.

Close section

Instalar as luzes traseiras

  1. Retire as duas porcas (5 mm) de cada uma das luzes traseiras (Figure 57).

    Note: No retire as porcas de reteno.

    g207346

    Figure 57

    1. Lmpada traseira
    2. Porca de reteno (5 mm)
    3. Parafuso (5 x 16 mm)
    4. Porca (5 mm)

  2. Monte a lmpada traseira no suporte da luz traseira (Figure 58) com as duas anilhas de bloqueio e duas porcas (5 mm).

    Note: Alinhe ambas as ticas de cor mbar da lmpada traseira exteriores.

    g207345

    Figure 58

    1. Metade da tica mbar
    2. Exterior
    3. Porca (5 mm)
    4. Porca de bloqueio—dividida (5 mm)
    5. Suporte da luz traseira (mostrado direito)
    6. Parafuso (5 x 16 mm—lmpada traseira)

  3. Aperte as porcas com uma fora de 972 a 1198 Ncm.

  4. Ligue os conetores eltricos dos sinais de mudana de direo (Figure 59) da seguinte forma:

    • Ligue o conetor de duas tomadas da seco cablagem do kit rotulado (sinal de mudana de direo para a direita) ao fio da luz traseira.

    • Ligue o conetor de 4 tomadas da cablagem do kit rotulado (sinal de mudana de direo para a esquerda) ao conetor de 4 pinos do fio da luz traseira esquerda.

    g024730

    Figure 59

    1. Luz traseira
    2. Conetor de 4 tomadas (cablagem da luz traseira)
    3. Conetor de 4 pinos (cablagem do kit)

  5. Repita os passos 1 a 3 para a luz traseira na outra extremidade da seco da rampa central.

  6. Prenda a seco da cablagem, ramal de 89 cm e ramal de 71 cm com trs braadeiras de cabos como se mostra na Figure 60.

    g208462

    Figure 60

    1. Braadeiras de cabos
Close section
Close section

Colocar a placa de dados

Peças necessárias para este passo:

Placa de dados1
Rebite4
g207793

Figure 61

  1. Alinhe a extremidade esquerda da placa de dados a 150 mm do canto esquerdo do canal da placa do piso como se mostra na Figure 62.

    g207760

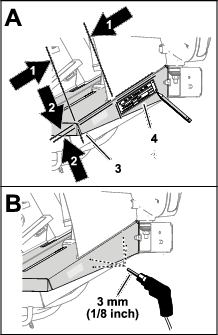

    Figure 62

    1. Canto esquerdo do canal da placa do piso para a extremidade esquerda da placa de dados 150 mm
    2. Parte superior da placa do piso para a extremidade superior da placa de dados 10 mm
    3. Canal da placa do piso
    4. Placa de dados

  2. Alinhe a extremidade superior da placa de dados a 150 mm da parte superior da placa do piso como se mostra na Figure 62.

  3. Marque os furos na placa de dados no canal da placa do piso com um lpis (Figure 62).

  4. Faa a puno das marcas no canal da placa do piso que assinalou no passo 3.

  5. Perfure quatro orifcios de 3mm nas marcas marcadas (Figure 62).

  6. Prenda a placa de dados ao canal da placa do piso com quatro rebites (Figure 63).

    g207762

    Figure 63

    1. Canal da placa do piso
    2. Rebite
    3. Placa de dados
Close section

Instalar o resguardo inferior do chassis e proteo trmica frontal

Instalar o resguardo do chassis inferior

g032041

Figure 64

  1. Alinhe o resguardo do chassis inferior com a parte inferior da mquina (Figure 65).

    g032043

    Figure 65

    1. Montagens do motor
    2. Parafuso — mostrado para maior clareza
    3. Resguardo do chassis inferior
    4. Porcas de bloqueio flangeadas (5/16pol.)
    5. Frente da mquina

  2. Passe as flanges de montagem frontais do resguardo do chassis por cima dos parafusos e dos parafusos de carroaria nos suportes de montagem do motor da mquina (Figure 65).

  3. Monte o resguardo do chassis nos suportes de montagem do motor e parafusos (Figure 65) com as quatro porcas de bloqueio flangeadas (5/16 pol.) que retirou no passo 2 de Retirar o resguardo do chassis inferior.

  4. Alinhe os orifcios na parte de trs do resguardo do chassis com os orifcios no chassis (Figure 66).

    g208653

    Figure 66

    Mostrada mquina de 2017; as mquinas de 2016 so semelhantes
    1. Resguardo do chassis inferior
    2. Anilhas (5/16pol.)
    3. Parafusos com cabea de flange (5/16x7/8 pol.)
    4. Frente da mquina

  5. Monte a parte de trs do resguardo do chassis inferior no chassis (Figure 66) com as ferragens que retirou no passo 1 de Retirar o resguardo do chassis inferior da seguinte forma:

    • Mquinas de 2016—7 parafusos de cabea flangeada (5/16 x 7/8 pol.) e 7 anilhas (5/16 pol.)

    • Mquinas de 2017 e posteriores—5 parafusos de cabea flangeada (5/16 x 7/8 pol.) e 5 anilhas (5/16 pol.)

  6. Aperte os parafusos e porcas com uma fora de 1129 a 1582 N cm.

Close section

Instalar a proteo trmica dianteira

  1. Alinhe a flange traseira da proteo trmica dianteira por cima da flange dianteira da proteo trmica traseira (Figure 67).

    g028177

    Figure 67

    1. Frente da mquina
    2. Parafusos de cabea hexagonal e anilhas
    3. Flange traseira (proteo trmica dianteira)
    4. Flange dianteira (proteo trmica traseira)

  2. Alinha os orifcios da proteo trmica dianteira com os orifcios roscados no chassis (Figure 67).

  3. Monte a proteo trmica dianteira na mquina com os 6 parafusos de cabea hexagonal e as 6 anilhas (Figure 67) que retirou no passo 3 de Retirar a proteo trmica dianteira.

  4. Aperte os parafusos com uma fora de 1978 a 2542 N cm.

  5. Retire os apoios e baixe a mquina.

Close section
Close section

Ligar a bateria

Aviso

As fascas eltricas podem provocar uma exploso dos gases da bateria, resultando em leses.

A ligao incorreta dos cabos da bateria poder danificar o pulverizador e os cabos produzindo fascas.

  • Desligue sempre o cabo negativo (preto) antes de desligar o cabo positivo (vermelho).

  • Ligue sempre o cabo positivo (vermelho) antes de ligar o cabo negativo (preto).

Os terminais da bateria e as ferramentas de metal podero provocar curto-circuitos noutros componentes do veculo, produzindo fascas.

  • Quando retirar ou montar a bateria, no toque com os terminais da bateria noutras peas metlicas do pulverizador.

  • Dever evitar quaisquer curto-circuitos entre os terminais da bateria e as peas metlicas do pulverizador.

  • Mantenha sempre a faixa da bateria na sua posio correta de modo a proteger e manter a bateria bem fixa.

  1. Ligue o cabo positivo da bateria ao borne positivo da bateria (Figure 68).

    g207211

    Figure 68

    1. Tampa da bateria
    2. Cabo positivo da bateria
    3. Borne positivo da bateria
    4. Borne negativo da bateria
    5. Cabo negativo da bateria

  2. Ligue o cabo negativo da bateria ao borne negativo da bateria (Figure 68).

  3. Alinhe a cobertura da bateria com a caixa da bateria e prenda a cobertura com a cinta (Figure 68).

Close section
Close section

Funcionamento

Utilizar os sinais de mudana de direo

g208463

Figure 69

  1. Indica uma viragem para a direita
  2. Indica uma viragem para a esquerda
  3. Interruptor do sinal de mudana de direo

  • Mova para cima a alavanca do interruptor do sinal de mudana de direo para indicar que vai virar para a direita.

  • Mova para baixo a alavanca do interruptor do sinal de mudana de direo para indicar que vai virar para a esquerda.

  • Mova a alavanca para a posio intermdia para desligar o sinal de mudana de direo.

Close section

Utilizar as luzes de trabalho e os faris

g208460

Figure 70

  1. Posio LIGAR FARIS (extremidade inclinada do interruptor)
  2. Posio DESLIGAR DO INTERRUPTOR
  3. Posio LIGAR DAS LUZES DE TRABALHO (extremidade redonda do interruptor)
  4. Interruptor das luzes

  • Mova o interruptor das luzes para a frente (no sentido da extremidade redonda do interruptor) para regular as luzes de trabalho na posio LIGAR (Figure 70).

  • Mova o interruptor das luzes para a posio intermdia para DESLIGAR (Figure 70).

  • Mova o interruptor das luzes para trs (no sentido da extremidade cavada do interruptor) para regular os faris na posio LIGAR (Figure 70).

Close section

Utilizar a buzina

Carregue no boto da buzina para apitar (Figure 71).

g208459

Figure 71

  1. Boto da buzina
Close section

Utilizar a luz intermitente de perigo

Mova o interruptor da luz intermitente de perigo para cima para ligar a luz intermitente de perigo na posio LIGAR (Figure 72).

g208456

Figure 72

  1. Interruptor da luz intermitente de perigo
Close section
Close section

Manutenção

Substituir as lmpadas das luzes

Substituio das lmpadas das luzes de trabalho

  1. Certifique-se de que o interruptor das luzes est na posio DESLIGAR.

  2. Retire os 6 parafusos que prendem a luz de trabalho (Figure 73).

    g209233

    Figure 73

    1. Parafusos
    2. Tampa da luz de trabalho

  3. Retire a tampa da luz de trabalho (Figure 73).

  4. Retire a lmpada do circuito aberto do fio do filamento.

    g208458

    Figure 74

    1. Lmpada (21 W)
    2. Lmpada (4 W)
    3. Lmpada de halogneo

  5. Coloque a nova lmpada.

  6. Prenda a cobertura da luz de trabalho com os 6 parafusos.

Close section

Substituio da lmpada das luzes traseiras

  1. Certifique-se de que o interruptor das luzes est na posio DESLIGAR.

  2. Remova os dois parafusos que prendem a cobertura e tica base da luz traseira.

  3. Retire a cobertura das luzes traseiras.

  4. Empurre o pino na lmpada, rode a lmpada para a esquerda e retire a lmpada (Figure 75).

    g024763

    Figure 75

    1. Pino
    2. Lmpada

  5. Insira a nova lmpada na cavidade de onde removeu a lmpada.

  6. Rode a nova lmpada para a direita at que a lmpada fique alinhada com a ranhura na caixa da lmpada (Figure 75).

  7. Instale a cobertura das luzes traseiras com os 2 parafusos.

Close section

Substituio da lmpada da luz de matrcula

  1. Retire os dois parafusos que fixam a cobertura base da luz de matrcula e retire a cobertura (A de Figure 76).

    g037017

    Figure 76

    1. Parafuso
    2. Cobertura
    3. Base das luzes
    4. Lente
    5. Lmpada
    6. Tomada das luzes

  2. Empurre ligeiramente a lmpada e rode-a no sentido contrrio ao dos ponteiros do relgio at que tenha desbloqueado da tomada de luzes e retire a lmpada (B de Figure 76).

  3. Insira a nova lmpada na tomada da lmpada (B de Figure 76).

  4. Empurre ligeiramente a lmpada e rode-a no sentido dos ponteiros do relgio at que bloqueie na tomada (B de Figure 76).

  5. Alinhe a cobertura com a base da luz de matrcula com a lente para baixo (A de Figure 76).

  6. Prenda a lente base com os 2 parafusos que retirou no passo 1.

Close section
Close section

Substituio dos fusveis

Substituio do fusvel da luz traseira

g208461

Figure 77

Note: A sua mquina tem fusveis separados para as luzes traseiras esquerda e direita.

  1. Retire a cobertura da tomada de fusveis (Figure 78).

    g037018

    Figure 78

    1. Cobertura
    2. Fusvel
    3. Tomada de fusveis

  2. Retire o fusvel fundido (Figure 78).

  3. Insira o novo fusvel na tomada at que o fusvel esteja totalmente encaixado (Figure 78).

    Note: Utilize apenas um fusvel classificado para a mesma carga de corrente que o fusvel que est a substituir.

  4. Monte a cobertura na tomada de fusveis (Figure 78).

Close section

Substituio do fusvel do bloco de fusveis

O sistema eltrico est protegido por fusveis e no requer manuteno. Se um fusvel fundir, verifique o componente ou circuito para detetar uma avaria ou curto-circuito.

  1. Puxe o fusvel fundido para fora.

  2. Substitua o fusvel fundido por um novo fusvel (Figure 79).

    Note: Certifique-se de que instala um fusvel de dimenses corretas.

    g208457

    Figure 79

    1. Fusvel
    2. Ranhura do fusvel
Close section
Close section
Close section
