Ultra Sonic Boom ™-finishingst

Model No. 130-8227-Serial No. and Up

Note: Ultra Sonic Boom-nivelleringsst (model nr.41219) er pkrvet for at montere dette st.

Note: Maskinens venstre og hjre side er som set fra den normale betjeningsposition.

Advarsel

CALIFORNIA

Proposition 65 Warning

Dette produkt indeholder et eller flere kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller forplantningsskader.

Brug af dette produkt kan medføre eksponering over for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.

Opsætning

Klargring af maskinen

  1. Parker maskinen p en plan flade.

  2. Aktiver parkeringsbremsen.

  3. Sluk motoren, og tag nglen ud.

g036361

Figure 1

Forsigtig

Hvis du lader nglen sidde i tndingen, kan andre personer utilsigtet komme til at starte motoren og forrsage alvorlig personskade p dig eller andre omkringstende personer.

Fjern nglen fra tndingen, fr du monterer sttet.

Close section

Afbrydelse af batteriet

Advarsel

Forkert batterikabelfring kan forrsage gnister og beskadige sprjten og kablerne. Gnister kan f batterigasserne til at eksplodere og medfre personskade.

Frakobl altid batteriets sorte minuskabel, fr du frakobler det rde pluskabel.

Advarsel

Batteripoler eller metalvrktj kan kortslutte mod sprjtemaskinen metaldele og forrsage gnister. Gnister kan f batterigasserne til at eksplodere og medfre personskade.

  • Nr du fjerner eller monterer batteriet, m batteripolerne ikke f kontakt med metaldele p sprjten.

  • Lad ikke metalvrktjer kortslutte mellem batteripolerne og sprjtens metaldele.

Frakobl batteriet ved at fjerne bolten og mtrikken, der fastgr klemmen p det positive batterikabel til batteriets pluspol (Figure 2).

Note: Srg for, at batterikablets klemme ikke rrer polen.

g024082

Figure 2

  1. Mtrik
  2. Batteripol
  3. Klemme (positivt batterikabel)
  4. Bolt
Close section

Fring af ledningsnettet

Dele, der skal bruges til dette trin:

Ledningsnet1

Klargring til fring af ledningsnettet

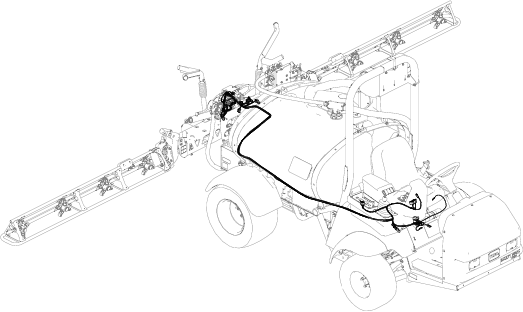

Brug flgende grafik som reference, nr du skal fre ledningsnettet til maskinen (Figure 3).

g209688

Figure 3

Close section

Fring af ledningsnettet til maskinens forende

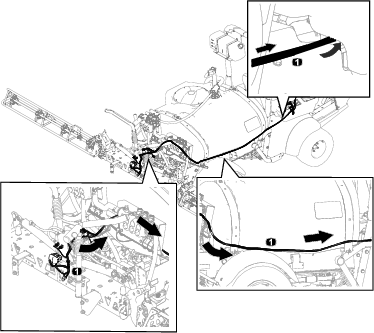

Fr ledningsnettet fra maskinens bagende til konsollen som vist i Figure 4.

g208589

Figure 4

  1. Ledningsnet
Close section

Montering af kontakterne

  1. Fr konnektoren med 8sokler igennem konsollen (Figure 5).

  2. Monter Ultra Sonic-tilstandskontakten og bomlftekontakterne. Se monteringsvejledningen til Ultra Sonic Boom-nivelleringssttet.

    g210252

    Figure 5

    1. Konnektor med 8sokler – Ultra Sonic-tilstandskontakt
    2. Konnektor med 8sokler – bomlftekontakt
Close section

Montering af ledningsnettet til sikringsblokken

  1. Fr ledningsnettet under sdet (Figure 6).

    g210299

    Figure 6

    1. Ledningsnet
    2. Maskinens forende

  2. Monter sttets sikringsblok p maskinens sikringsblok (Figure 7).

    g208927

    Figure 7

    1. Sikringsblok – maskine
    2. Sikringsblok – finishingst til Ultra Sonic Boom

  3. Monter strmkredslbet ved at forbinde konnektorerne p maskinens sikringsblok og sttets sikringsblok (Figure 8).

    g210250

    Figure 8

    1. Konnektor – finishingst til Ultra Sonic Boom
    2. Konnektor – maskine
Close section

Montering af ledningsnettet p klembrttet

Tilslut jordledningen til klembrttet (Figure 9).

g208928

Figure 9

  1. Klembrt
  2. Jordledning – ledningsnet til Ultra Sonic Boom-finishingsttet
Close section

Montering af ledningsnettet til batteriet

  1. Fr ledningsnettet til venstre fra sidekonsollen til blinklysmodulet.

  2. Fr ledningsnettets ben med ringklemmen til batteriets pluspol (Figure 10).

    g036958

    Figure 10

    1. Ringklemme
    2. Batteriets pluspol (+)
Close section
Close section

Montering af lftemanifoldbeslaget og -dkslet

Dele, der skal bruges til dette trin:

Lftemanifoldbeslag1
Dksel til elektronisk styreenhed1

  1. Afmonter de mtrikker og bolte, der fastgr monteringsbeslaget til lftecylindermanifolden og monteringspladen (Figure 11).

    Gem boltene og mtrikkerne, og lg dem til side.

    g208941

    Figure 11

    1. Bolt
    2. Mtrik
    3. Monteringsbeslag

  2. Fastgr lftemanifoldbeslaget til monteringspladen med de mtrikker og bolte, du afmonterede tidligere (Figure 12).

    g208940

    Figure 12

    1. Bolt
    2. Lftemanifoldbeslag
    3. Mtrik

  3. Tilspnd mtrikkerne til et moment p 19,78 til 25,42Nm.

  4. Fastgr den nye lftecylindermanifold til lftemanifoldbeslaget. Se monteringsvejledningen til Ultra Sonic Boom-finishingsttet.

  5. Monter den elektroniske styreenheds dksel. Se monteringsvejledningen til Ultra Sonic Boom-nivelleringssttet.

Close section

Tilslutning af batteriet

  1. Ret ringklemmen til maskinens ledningsnet, ringklemmen til sttets ledningsnet og klemmen til batteriets pluskabel ind efter batteriets pluspol (Figure 13).

    g037026

    Figure 13

    1. Mtrik
    2. Batteriets pluspol
    3. Pol (plusbatterikabel)
    4. Isolatordksel
    5. Ringklemme (maskinens ledningsnet)
    6. Ringklemme (sttets ledningsnet)
    7. Bolt

  2. Fastgr ringklemmerne og batteriklemmen til batteripolen (Figure 13) med bolten og mtrikken, du afmonterede i Afbrydelse af batteriet.

  3. Ret isolatordkslet ind over den positive batteripol (Figure 13).

Close section
Close section
