Note: Fr die Installation dieses Kits wird das Ultra Sonic Boom-Nivellierungskit (Modellnummer 41219) bentigt.
Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und Bedienerposition.
CALIFORNIA
Proposition 65 Warning
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.
Bei Verwendung dieses Produkts sind Sie ggf. Chemikalien ausgesetzt, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.
Stellen Sie die Maschine auf einer ebenen Flche ab.
Aktivieren Sie die Feststellbremse.
Stellen Sie den Motor ab und ziehen Sie den Zndschlssel ab.
Wenn Sie den Zndschlssel im Zndschloss stecken lassen, knnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.
Ziehen Sie vor dem Einbau des Kits den Zndschlssel ab.
Das unsachgeme Verlegen der Batteriekabel kann das Sprhfahrzeug beschdigen, und die Kabel knnen Funken erzeugen. Funken knnen zum Explodieren der Batteriegase fhren, was Verletzungen zur Folge haben kann.
Klemmen Sie immer das Minuskabel (schwarz) ab, bevor Sie das Pluskabel (rot) abklemmen.
Batteriepole und Metallwerkzeuge knnen an metallischen Teilen des Sprhfahrzeugs Kurzschlsse verursachen, was Funken erzeugen kann. Funken knnen zum Explodieren der Batteriegase fhren, was Verletzungen zur Folge haben kann.
Lassen Sie Batteriepole, wenn Sie die Batterie entfernen oder einbauen, nie mit irgendwelchen Metallteilen des Sprhfahrzeugs in Berhrung kommen.
Achten Sie darauf, dass Metallwerkzeuge keinen Kurzschluss zwischen den Batteriepolen und Metallteilen des Sprhfahrzeugs erzeugen.
Schlieen Sie die Batterie ab. Entfernen Sie die Schraube und Mutter, mit denen die Anschlussklemme des Pluskabels der Batterie am Pluspol der Batterie befestigt ist (Figure 2).
Note: Die Anschlussklemme des Batteriepluskabels darf den Batteriepol nicht berhren.
Für diesen Arbeitsschritt erforderliche Teile:
| Kabelbaum | 1 |

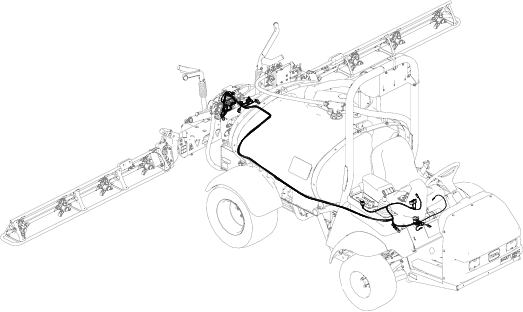

Im folgenden Bild finden Sie eine Skizze fr das Verlegen des Kabelbaums zur Maschine (Figure 3).
Verlegen Sie den Kabelbaum vom Heck der Maschine zum Bedienfeld, wie in Figure 4 abgebildet.
Verlegen Sie die 8-Buchsen-Stecker durch das Bedienfeld (Figure 5).
Befestigen Sie den Betriebsartschalter fr den Ultra Sonic und die Auslegerhubschalter, siehe Installationsanweisungen fr das Nivellierungskit fr den Ultra Sonic Boom.
Verlegen Sie den Kabelbaum unter dem Sitz (Figure 6).
Befestigen Sie den Sicherungskasten des Kits am Sicherungskasten der Maschine (Figure 7).
Befestigen Sie die Anschlsse fr den Sicherungskasten der Maschine und den Sicherungskasten des Kit, um den Stromschaltkreis anzuschlieen (Figure 8).
Verlegen Sie den Kabelbaum links am seitlichen Bedienfeld zum Blinkermodul.
Verlegen Sie das Ende des Kabelbaums mit dem Kabelbaum zum Pluspol der Batterie (Figure 10).
Für diesen Arbeitsschritt erforderliche Teile:
| Hubverteiler-Halterung | 1 |
| Abdeckung fr elektronisches Steuergert | 1 |
Entfernen Sie die Muttern und Schrauben, mit denen die Befestigungshalterung an Hubzylinderverteiler und der Befestigungsplatte befestigt ist (Figure 11).
Legen Sie die Muttern und Schrauben zur Seite und bewahren sie auf.
Befestigen Sie die Hubverteiler-Halterung mit den vorher entfernten Muttern und Schrauben an der Befestigungsplatte (Figure 12).
Ziehen Sie die Mutter mit 19,78-25,42 Nm an.
Befestigen Sie den neuen Hubzylinderverteiler an der Hubverteiler-Halterung, siehe Installationsanleitungen fr das Nivellierungskit fr den Ultra Sonic Boom.
Befestigen Sie die Abdeckung des elektronischen Steuergerts, siehe Installationsanweisungen fr das Nivellierungskit fr den Ultra Sonic Boom.
Fluchten Sie den Kabelschuh fr den Maschinenkabelbaum, den Kabelschuh des Kitkabelbaums und die Anschlussklemme des Pluskabels der Batterie mit dem Pluspol der Batterie aus (Figure 13).
Befestigen Sie die Kabelschuhe und die Anschlussklemme der Batterie mit der in Schritt Abschlieen der Batterie entfernten Schraube und Mutter am Batteriepol (Figure 13).
Setzen Sie die Isoliermuffe auf den Pluspol der Batterieklemme (Figure 13).
