Note: Se necesita el Kit de nivelacin del brazo Ultra Sonic Boom (Modelo N° 41219) para instalar este kit.
Note: Los lados derecho e izquierdo de la mquina se determinan desde la posicin normal del operador.
CALIFORNIA
Proposition 65 Warning
Este producto contiene una o más sustancias químicas que el Estado de California considera causantes de cáncer, defectos congénitos o trastornos del sistema reproductor.
El uso de este producto puede provocar la exposición a sustancias químicas que el Estado de California considera causantes de cáncer, defectos congénitos u otros trastornos del sistema reproductor.
Aparque la mquina en una superficie nivelada.
Accione el freno de estacionamiento.
Apague el motor y retire la llave.
Si deja la llave en el interruptor de encendido, alguien podra arrancar el motor accidentalmente y causar lesiones graves a usted o a otras personas.
Retire la llave del interruptor de encendido antes de instalar el kit.
Un enrutado incorrecto de los cables de la batera podra daar el fumigador y los cables, causando chispas. Las chispas podran hacer explotar los gases de la batera, causando lesiones personales.
Desconecte siempre el cable negativo (negro) de la batera antes de desconectar el cable positivo (rojo).
Los bornes de la batera o una herramienta metlica podran hacer cortocircuito si entran en contacto con los componentes metlicos del fumigador, causando chispas. Las chispas podran hacer explotar los gases de la batera, causando lesiones personales.
Al retirar o colocar la batera, no deje que los terminales toquen ninguna parte metlica del fumigador.
No deje que las herramientas metlicas hagan cortocircuito entre los bornes de la batera y las partes metlicas del fumigador.
Desconecte la batera retirando el perno y la tuerca que fijan el terminal del cable positivo de la batera al borne positivo de la batera (Figure 2).
Note: Asegrese de que el terminal del cable de la batera no toca el borne.
Piezas necesarias en este paso:
| Arns de cables | 1 |

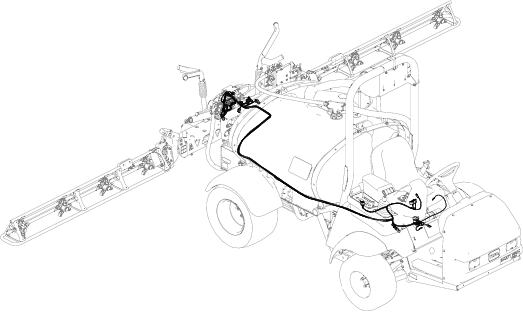

El grfico siguiente ofrece un esquema general del enrutado del arns de cables en la mquina (Figure 3).

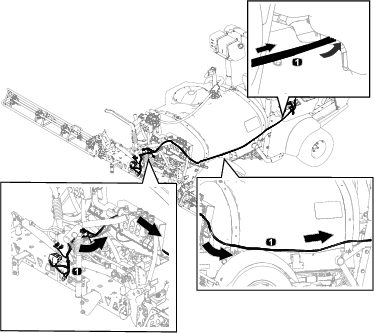

Enrute el arns de cables desde la parte trasera de la mquina hasta la consola, como se muestra en Figure 4.
Enrute los conectores hembra de 8 vas a travs de la consola (Figure 5).
Instale el interruptor del modo Ultra Sonic y los interruptores de elevacin de los brazos; consulte las Instrucciones de instalacin del kit de nivelacin del Ultra Sonic Boom.
Enrute el arns de cables por debajo del asiento (Figure 6).
Conecte el bloque de fusibles del kit al bloque de fusibles de la mquina (Figure 7).
Instale el circuito elctrico enchufando entre s los conectores del bloque de fusibles de la mquina y el bloque de fusibles del kit (Figure 8).
Enrute el arns hacia la izquierda desde la consola lateral al mdulo de intermitencia.
Enrute la pata del arns que tiene el terminal de anillo al borne positivo de la batera (Figure 10).
Piezas necesarias en este paso:
| Soporte del distribuidor de elevacin | 1 |
| Tapa del controlador electrnico | 1 |
Retire las tuercas y los pernos que sujetan el soporte de montaje al distribuidor de los cilindros de elevacin y la placa de montaje (Figure 11).
Guarde y aparte los pernos y las tuercas.
Utilice las tuercas y los pernos que retir anteriormente para sujetar el soporte del distribuidor de elevacin a la placa de montaje (Figure 12).
Apriete las tuercas a 19,78 – 25,42 N∙m.
Sujete el nuevo distribuidor de los cilindros de elevacin al soporte del distribuidor de elevacin; consulte las Instrucciones de instalacin del kit de nivelacin del brazo Ultra Sonic Boom.
Instale la tapa del controlador electrnico; consulte las Instrucciones de instalacin del kit de nivelacin del brazo Ultra Sonic Boom.
Alinee el terminal de anillo al arns de cables de la mquina, el terminal de anillo del arns de cables del kit y el terminal del cable de batera positivo con el borne positivo de la batera (Figure 13).
Sujete los terminales de anillo y el terminal de la batera al borne de la batera (Figure 13) con el perno y la tuerca que se retiraron en Desconexin de la batera.
Alinee la tapa aislante sobre el terminal positivo de la batera (Figure 13).
