Ultra Sonic Boom ™ -viimeistelysarja

Model No. 130-8227-Serial No. and Up

Note: Tmn sarjan asentaminen edellytt Ultra Sonic Boom -tasaussarjaa (mallinumero 41219).

Note: Koneen vasen ja oikea puoli mritelln normaalista kyttasennosta ksin.

Vaara

CALIFORNIA

Proposition 65 Warning

Tämä tuote sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai lisääntymiseen liittyvää haittaa.

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Käyttöönotto

Koneen valmistelu

  1. Pyski kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Sammuta moottori ja irrota virta-avain.

g036361

Figure 1

Varoitus

Jos jtt avaimen virtalukkoon, joku voi vahingossa kynnist moottorin ja vahingoittaa vakavasti lhell olijoita.

Irrota avain virtalukosta ennen sarjan asennusta.

Close section

Akun irrotus

Vaara

Akun kaapeleiden virheellinen asennus voi vahingoittaa ruiskutuslaitetta ja kaapeleita aiheuttaen kipinit. Kipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.

Irrota aina akun (musta) miinuskaapeli ennen (punaisen) pluskaapelin irrottamista.

Vaara

Akun navat tai metallitykalut voivat aiheuttaa oikosulun koskettaessaan metalliosia, mist voi seurata kipinit. Kipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.

  • Kun irrotat tai asennat akun, l anna akun napojen koskettaa ruiskutuslaitteen metalliosia.

  • l anna metallitykalujen aiheuttaa oikosulkua akun napojen ja ruiskutuslaitteen metalliosien vlille.

Irrota akku irrottamalla pultti ja mutteri, joilla akun pluskaapelin liitin on kiinnitetty akun plusnapaan (Figure 2).

Note: Varmista, ett akun pluskaapelin liitin ei kosketa akun napaa.

g024082

Figure 2

  1. Mutteri
  2. Akun napa
  3. Liitin (akun pluskaapeli)
  4. Pultti
Close section

Johdinsarjan reititys

Vaiheeseen tarvittavat osat:

Johdinsarja1

Johdinsarjan reitityksen valmistelu

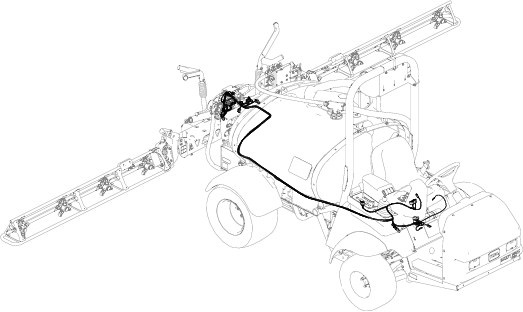

Vie johdinsarja koneeseen seuraavan kuvan mukaisesti (Figure 3).

g209688

Figure 3

Close section

Johdinsarjan reititys koneen etuosaan

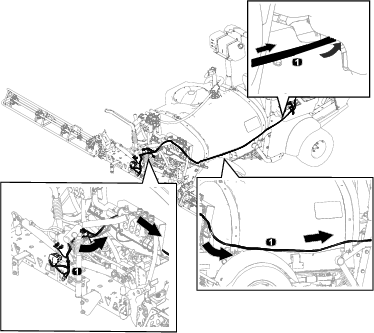

Vie johdinsarja koneen takaosasta konsoliin kuvan mukaisesti (Figure 4).

g208589

Figure 4

  1. Johdinsarja
Close section

Kytkinten asennus

  1. Vie 8-istukkaiset liittimet konsolin lpi (Figure 5).

  2. Asenna Ultra Sonic -tilakytkin ja puomin nostokytkimet. Listietoja on Ultra Sonic Boom -tasaussarjan asennusohjeissa.

    g210252

    Figure 5

    1. 8-istukkainen liitin – Ultra Sonic -tilakytkin
    2. 8-istukkainen liitin – puomin nostokytkin
Close section

Johdinsarjan asennus sulakerasiaan

  1. Vie johdinsarja istuimen alle (Figure 6).

    g210299

    Figure 6

    1. Johdinsarja
    2. Koneen etuosa

  2. Asenna sarjan sulakerasia koneen sulakerasiaan (Figure 7).

    g208927

    Figure 7

    1. Sulakerasia – kone
    2. Sulakerasia – Ultra Sonic Boom -viimeistelysarja

  3. Asenna pvirtapiiri kytkemll koneen sulakerasian ja sarjan sulakerasian liittimet (Figure 8).

    g210250

    Figure 8

    1. Liitin –Ultra Sonic Boom -viimeistelysarja
    2. Liitin – kone
Close section

Johdinsarjan asennus jakorasiaan

Kytke maadoitusjohto jakorasiaan (Figure 9).

g208928

Figure 9

  1. Jakorasia
  2. Maadoitusjohto – Ultra Sonic Boom -viimeistelysarjan johdinsarja
Close section

Johdinsarjan asennus akkuun

  1. Vie johdinsarja vasemmalle sivukonsolista vilkkurelemoduuliin.

  2. Vie johdinsarjan rengasliitinosa akun plusnapaan (Figure 10).

    g036958

    Figure 10

    1. Rengasliitin
    2. Akun plusnapa (+)
Close section
Close section

Noston asennuslohkon kannattimen ja suojuksen asennus

Vaiheeseen tarvittavat osat:

Noston asennuslohkon kannatin1
Elektronisen ohjausyksikn suojus1

  1. Irrota mutterit ja pultit, joilla asennuskannatin on kiinnitetty nostosyliterin jakoputkeen ja asennuslevyyn (Figure 11).

    Silyt mutterit ja pultit ja laita ne talteen.

    g208941

    Figure 11

    1. Pultti
    2. Mutteri
    3. Asennuskannatin

  2. Kiinnit noston asennuslohkon kannatin asennuslevyyn aiemmin irrotetuilla muttereilla ja pulteilla (Figure 12).

    g208940

    Figure 12

    1. Pultti
    2. Noston asennuslohkon kannatin
    3. Mutteri

  3. Kirist mutterit momenttiin 19,78–25,42Nm.

  4. Kiinnit uusi nostosylinterin jakoputki noston asennuslohkon kannattimeen. Listietoja on Ultra Sonic Boom -tasaussarjan asennusohjeissa.

  5. Asenna elektronisen ohjausyksikn suojus. Listietoja on Ultra Sonic Boom -tasaussarjan asennusohjeissa.

Close section

Akun kytkent

  1. Kohdista koneen johdinsarjan rengasliitin, varustussarjan johdinsarjan rengasliitin ja akun pluskaapelin liitin akun plusnapaan (Figure 13).

    g037026

    Figure 13

    1. Mutteri
    2. Akun plusnapa
    3. Liitin (akun pluskaapeli)
    4. Eristesuojus
    5. Rengasliitin (koneen johdinsarja)
    6. Rengasliitin (varustussarjan johdinsarja)
    7. Pultti

  2. Kiinnit rengasliittimet ja akun liitin akun napaan (Figure 13) pultilla ja mutterilla, jotka irrotettiin kohdassa Akun irrotus.

  3. Kohdista eristesuojus akun plusliittimen plle (Figure 13).

Close section
