Note: Le kit de mise niveau Ultra Sonic Boom (modle41219) est ncessaire pour monter ce kit.
Note: Les cts gauche et droit de la machine sont dtermins d'aprs la position d'utilisation normale.
CALIFORNIA
Proposition 65 Warning
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
L'utilisation de ce produit peut entraîner une exposition à des substances chimiques considérées pas l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Garez la machine sur un sol plat et horizontal.
Serrez le frein de stationnement.
Coupez le moteur et enlevez la cl de contact.
Si vous laissez la cl dans le commutateur d'allumage, quelqu'un pourrait mettre le moteur en marche accidentellement et vous blesser gravement, ainsi que toute personne proximit.
Avant d'installer le kit, retirez la cl de contact du commutateur d'allumage.
S'ils sont mal achemins, les cbles de la batterie peuvent subir des dommages ou endommager le pulvrisateur et produire des tincelles. Les tincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.
Dbranchez toujours le cble ngatif (noir) de la batterie avant le cble positif (rouge).
Les bornes de la batterie ou les outils en mtal peuvent causer des courts-circuits au contact des pices mtalliques du pulvrisateur et produire des tincelles. Les tincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.
Lors de la mise en place ou du retrait de la batterie, vitez que les bornes touchent les parties mtalliques du pulvrisateur.
vitez de crer des courts-circuits entre les bornes de la batterie et les parties mtalliques du pulvrisateur avec des outils en mtal.
Dbranchez la batterie en retirant le boulon et l'crou qui fixent le cble positif de la batterie la borne positive de la batterie (Figure 2).
Note: Assurez-vous que la cosse du cble de la batterie ne touche pas la borne.
Pièces nécessaires pour cette opération:
| Faisceau de cblage | 1 |

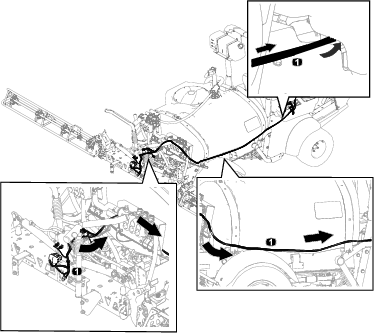

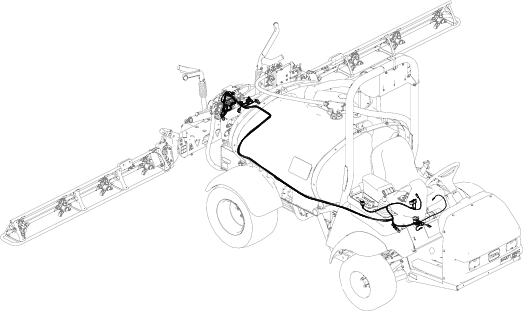

Reportez-vous au schma suivant qui montre le trajet du faisceau de cblage sur la machine (Figure 3).
Acheminez le faisceau de cblage de l'arrire de la machine la console, comme montr la Figure 4.
Faites passer le connecteur 8douilles dans la console (Figure 5).
Montez l'interrupteur de mode ultrasonique et les interrupteurs de levage des rampes; voir les instructions d'installation du kit de mise niveau Ultra Sonic Boom.
Acheminez le faisceau de cblage sous le sige (Figure 6).
Placez le porte-fusibles sur le porte-fusibles de la machine (Figure 7).
Installez le circuit d'alimentation lectrique en branchant les connecteurs du porte-fusibles de la machine et du porte-fusibles du kit (Figure 8).
Faites passer le faisceau par la gauche de la console latrale vers le module des clignotants.
Acheminez la branche du faisceau munie de la cosse anneau jusqu' la borne positive de la batterie (Figure 10).
Pièces nécessaires pour cette opération:
| Support du collecteur de levage | 1 |
| Couvercle de contrleur lectronique | 1 |
Retirez les crous et les boulons qui fixent le support au collecteur du vrin de levage et la plaque de montage (Figure 11).
Conservez et mettez de ct les boulons et les crous.
Avec les crous et boulons retirs prcdemment, fixez le support du collecteur de levage la plaque de montage (Figure 12).
Serrez les crous un couple de 19,78 25,42Nm.
Fixez le collecteur de levage sur son support; voir les instructions d'installation du kit de mise niveau Ultra Sonic Boom.
Reposez le couvercle du contrleur lectronique; voir les instructions d'installation du kit de mise niveau Ultra Sonic Boom.
Alignez la cosse en anneau du faisceau de la machine, la cosse en anneau du faisceau du kit et la borne du cble positif de la batterie sur la borne positive de la batterie (Figure 13).
Fixez les cosses en anneau et la borne du cble de batterie la borne sur la batterie (Figure 13) avec le boulon et l'crou que vous avez retirs sous Dbranchement de la batterie.
Placez le capuchon isolant sur la borne positive de la batterie (Figure 13).
