Note: Per l'installazione di questo kit necessario il kit di allineamento Ultra Sonic Boom (n. modello 41219).
Note: Stabilite i lati sinistro e destro della macchina dalla normale postazione di guida.
CALIFORNIA
Proposition 65 Warning
Il presente prodotto contiene una o più sostanze chimiche che nello Stato della California sono considerate cancerogene e causa di anomalie congenite o di altre problematiche della riproduzione.
L'utilizzo del presente prodotto potrebbe esporre a sostanze chimiche che nello Stato della California sono considerate cancerogene e causa di anomalie congenite o di altre problematiche della riproduzione.
Parcheggiate la macchina su terreno pianeggiante.
Inserite il freno di stazionamento.
Spegnete il motore e togliete la chiave.
Se lasciate la chiave nell'interruttore di accensione, qualcuno potrebbe accidentalmente avviare il motore e ferire gravemente voi od altre persone.
Togliete la chiave dall'interruttore di accensione prima di installare il kit.
Se il percorso dei cavi della batteria errato, le scintille possono danneggiare l'irroratrice e i cavi, che possono fare esplodere i gas delle batterie e causare infortuni.
Scollegate sempre il cavo negativo (nero) della batteria prima di quello positivo (rosso).
I morsetti della batteria e gli attrezzi metallici possono creare cortocircuiti contro i componenti metallici dell'irroratrice, e provocare scintille che possono fare esplodere i gas delle batterie e causare infortuni.
In sede di rimozione o montaggio della batteria, impedite ai morsetti di toccare le parti metalliche dell'irroratrice.
Non lasciate che gli attrezzi metallici creino cortocircuiti fra i terminali della batteria e le parti metalliche dell'irroratrice.
Staccate la batteria rimuovendo il bullone e il dado che fissano il morsetto del cavo positivo della batteria al polo positivo della batteria (Figure 2).
Note: Accertatevi che il morsetto del cavo della batteria non tocchi il polo.
Parti necessarie per questa operazione:
| Cablaggio preassemblato | 1 |

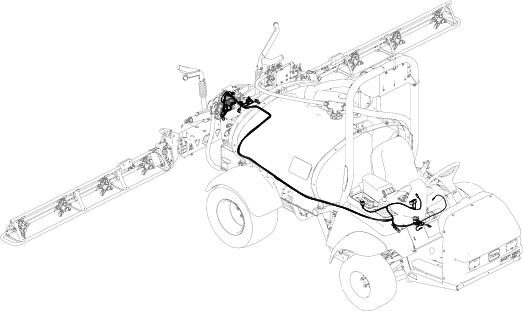

La grafica seguente serve da schema di riferimento per la disposizione del cablaggio preassemblato sulla macchina (Figure 3).
Disponete il cablaggio preassemblato dalla parte posteriore della macchina verso la consolle come illustrato nella Figure 4.
Fate passare i connettori a 8 prese attraverso la consolle (Figure 5).
Montate l’interruttore a modalit ultrasonica e gli interruttori di sollevamento della barra; fate riferimento alle Istruzioni di installazione del kit di allineamento Ultra Sonic Boom.
Disponete il cablaggio preassemblato sotto il sedile (Figure 6).
Montate il portafusibili del kit sul portafusibili della macchina (Figure 7).
Montate il circuito di alimentazione collegando i connettori del portafusibili della macchina e del portafusibili del kit (Figure 8).
Posate il cablaggio a sinistra dalla consolle laterale al modulo lampeggiatore.
Posate il ramo del cablaggio con il morsetto ad anello sul polo positivo della batteria (Figure 10).
Parti necessarie per questa operazione:
| Staffa del collettore di sollevamento | 1 |
| Coperchio del controller elettronico | 1 |
Rimuovete i dadi e i bulloni che fissano la staffa di montaggio al collettore del cilindro di sollevamento e alla piastra di montaggio (Figure 11).
Conservate e mettete da parte i dadi e i bulloni.
Utilizzate i dadi e i bulloni rimossi in precedenza per fissare la staffa del collettore di sollevamento alla piastra di montaggio (Figure 12).
Serrate i dadi a 1978 - 2542N∙cm.
Fissate il nuovo collettore del cilindro di sollevamento alla staffa del collettore di sollevamento; fate riferimento alle Istruzioni di installazione del kit di allineamento Ultra Sonic Boom.
Montate il coperchio del controller elettronico; fate riferimento alle Istruzioni di installazione del kit di allineamento Ultra Sonic Boom.
Allineate il morsetto ad anello del cablaggio preassemblato della macchina, il morsetto ad anello del cablaggio preassemblato del kit e il morsetto del cavo positivo della batteria al polo positivo della batteria (Figure 13).
Fissate i morsetti ad anello e il morsetto della batteria al polo della batteria (Figure 13) con il bullone e il dado rimossi al passaggio Scollegamento della batteria.
Allineate il coperchio isolatore sul morsetto positivo della batteria (Figure 13).
