Note: Voor installatie van deze set is de nivelleerset voor de ultrasone spuitboom (modelnr. 41219) vereist.
Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.
CALIFORNIA
Proposition 65 Warning
Dit product bevat een chemische stof of chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en schade aan het voortplantingssysteem veroorzaken.
Gebruik van dit product kan leiden tot blootstelling aan chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en andere schade aan het voortplantingssysteem veroorzaken.
Parkeer de machine op een horizontaal oppervlak.
Stel de parkeerrem in werking.
Zet de motor af en haal het sleuteltje uit het contact.
Als u het sleuteltje in het contact laat, bestaat de kans dat iemand de motor per ongeluk start waardoor u en andere omstanders ernstig letsel kunnen oplopen.
Verwijder het sleuteltje uit het contact voordat u de set monteert.
Als accukabels verkeerd worden verbonden, kan dit schade aan de spuitmachine en de kabels tot gevolg hebben en vonken veroorzaken. Hierdoor kunnen accugassen tot ontploffing komen en lichamelijk letsel veroorzaken.
Maak altijd eerst de minkabel (zwart) van de accu los voordat u de pluskabel (rood) losmaakt.
Accupolen of metalen gereedschappen kunnen kortsluiting maken met metalen onderdelen van de machine, waardoor vonken kunnen ontstaan. Hierdoor kunnen accugassen tot ontploffing komen en lichamelijk letsel veroorzaken.
Zorg ervoor dat bij het verwijderen of installeren van de accu de accupolen niet in aanraking komen met metalen onderdelen van de machine.
Voorkom dat metalen gereedschappen kortsluiting veroorzaken tussen de accupolen en metalen onderdelen van de machine.
Koppel de accu af; maak hiervoor de bout en moer los waarmee de klem van de pluskabel aan de pluspool van de accu is bevestigd (Figure 2).
Note: Zorg dat de klem van de accukabel de accupool niet raakt.
Benodigde onderdelen voor deze stap:
| Kabelboom | 1 |

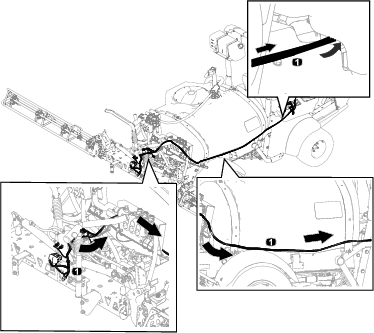

Gebruik de onderstaande afbeelding als leidraad voor het bevestigen van de kabelboom aan de machine (Figure 3).
Leid de kabelboom van de achterkant van de machine naar het bedieningspaneel; zie Figure 4.
Leid de connectors met 8 aansluitingen door het bedieningspaneel (Figure 5).
Monteer de schakelaar voor ultrasone modus en de hefschakelaars voor de spuitbomen; raadpleeg de Montage-instructies voor de nivelleerset van de ultrasone spuitboom.
Leid de kabelboom onder de stoel (Figure 6).
Plaats de bijgeleverde zekeringhouder op de zekeringhouder van de machine (Figure 7).
Monteer het stroomcircuit door de connectors voor de zekeringhouder van de machine en de bijgeleverde zekeringhouder aan te koppelen (Figure 8).
Leid de kabelboom langs de linkerkant van het bedieningspaneel naar de knipperlichtmodule.
Lied de aftakking van de kabelboom met de ringconnector naar de pluspool van de accu (Figure 10).
Benodigde onderdelen voor deze stap:
| Beugel van hefverdeelstuk | 1 |
| Deksel van elektronische bedieningsmodule | 1 |
Verwijder de moeren en bouten waarmee de bevestigingsbeugel vastzit aan het verdeelstuk van de hefcilinder en de bevestigingsplaat (Figure 11).
Bewaar de moeren en bouten.
Gebruik de moeren en bouten die u eerder verwijderd hebt om de beugel van het hefverdeelstuk aan de bevestigingsplaat vast te maken (Figure 12).
Draai de moeren vast met een torsie van 1978 tot 2542Ncm.
Bevestig het nieuwe verdeelstuk voor de hefcilinder aan de beugel voor het hefverdeelstuk; raadpleeg de Montage-instructies voor de nivelleerset van de ultrasone spuitboom.
Monteer het deksel van de elektronische bedieningsmodule; raadpleeg de Montage-instructies voor de nivelleerset van de ultrasone spuitboom.
Lijn de ringconnector voor de machinekabelboom, de ringconnector van de bijgeleverde kabelboom, en de connector voor de pluskabel van de accu uit met de pluspool van de accu (Figure 13).
Bevestig de ringconnectoren en de accuconnector aan de accupool (Figure 13); gebruik de bout en moer die u verwijderd hebt in De accu afkoppelen.
Plaats de isolerende kap over de accupool (Figure 13).
