Ultra Sonic Boom ™-finishingsett

Model No. 130-8227-Serial No. and Up

Note: Ultra Sonic Boom-nivelleringssett (modellnr. 41219) er pkrevd for montere dette settet.

Note: Angi hva som er hyre og venstre side p maskinen ved st i normal arbeidsstilling.

Advarsel

CALIFORNIA

Proposition 65 Warning

Dette produktet inneholder et kjemikalie eller kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller forplantningsskade.

Bruk av dette produktet kan forårsake eksponering for kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller annen forplantningsskade.

Montering

Klargjre maskinen

  1. Parker maskinen p en jevn flate.

  2. Sett p parkeringsbremsen.

  3. Sl av motoren og ta ut nkkelen.

g036361

Figure 1

Forsiktig

Dersom du lar nkkelen st i tenningsbryteren, kan noen starte motoren uten at det er tilsiktet, noe som kan pfre deg eller andre personer alvorlige skader.

Fjern nkkelen fra tenningen fr du monterer settet.

Close section

Koble fra batteriet

Advarsel

Feilaktig ruting av batterikabler kan skade sprederen og kablene samt forrsake gnister. Gnistene kan fre til at batterigassene eksploderer, noe som kan forrsake personskade.

Ta alltid av den negative (svarte) batterikabelen fr du kobler fra den positive (rde) kabelen.

Advarsel

Batteripolene eller metallverkty kan kortslutte mot metallkomponenter og forrsake gnister. Gnistene kan fre til at batterigassene eksploderer, noe som kan forrsake personskade.

  • Nr du fjerner eller monterer batteriet, m du passe p at batteriklemmene ikke rrer noen av metalldelene i sprederen.

  • Ikke la metallverkty kortsluttes mellom batteriklemmene og metalldeler.

Koble fra batteriet ved fjerne bolten og mutteren som fester den positive batterikabelens klemme til den positive batteripolen (Figure 2).

Note: Pse at terminalen til batterikabelen ikke kommer nr polen.

g024082

Figure 2

  1. Mutter
  2. Batteripol
  3. Terminal (positiv batterikabel)
  4. Bolt
Close section

Fre ledningssatsen

Deler som er nødvendige for dette trinnet:

Ledningssatsen1

Klargjre for fring av ledningssatsen

Bruk den flgende grafiske fremstillingen som en plan for fre ledningssatsen til maskinen (Figure 3).

g209688

Figure 3

Close section

Fre ledningssatsen til maskinens forside

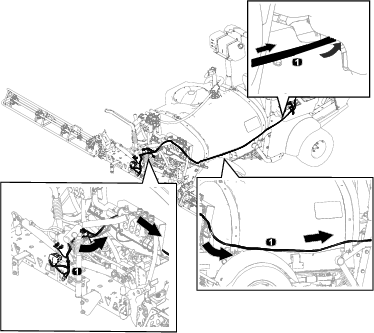

Fr ledningssatsen fra baksiden av maskinen til konsollen, som vist i Figure 4.

g208589

Figure 4

  1. Ledningssats
Close section

Montere bryterne

  1. Fr kontakten med tte sokler gjennom konsollen (Figure 5).

  2. Monter ultrasonisk modusbryter og bomhevebrytere. Se monteringsinstruksjonene for ultrasonisk bom-nivelleringssettet.

    g210252

    Figure 5

    1. Kontakt med tte sokler – ultrasonisk modusbryter
    2. Kontakt med tte sokler – bomhevebryter
Close section

Montere ledningssatsen til sikringsblokken

  1. Fr ledningssatsen under setet (Figure 6).

    g210299

    Figure 6

    1. Ledningssats
    2. Foran p maskinen

  2. Monter settets sikringsblokk til maskinens sikringsblokk (Figure 7).

    g208927

    Figure 7

    1. Sikringsblokk – maskin
    2. Sikringsblokk – ultrasonisk bom-finishingsett

  3. Monter strmkretsen ved feste koblingene for maskinens sikringsblokk og settets sikringsblokk (Figure 8).

    g210250

    Figure 8

    1. Kontakt – ultrasonisk bom-finishingsett
    2. Kontakt – maskin
Close section

Montere ledningssatsen til klemmeblokken

Koble jordingsledningene til klemmeblokken (Figure 9).

g208928

Figure 9

  1. Klemmeblokk
  2. Jordledning – ledningssats for ultrasonisk bom-finishingsett
Close section

Montere ledningssatsen til batteriet

  1. Fr ledningssatsen til venstre fra sidekonsollen til blinklysmodulen.

  2. Fr ledningssatsutstikket med ringterminalen til den positive polen p batteriet (Figure 10).

    g036958

    Figure 10

    1. Ringterminal
    2. Positiv (+) batteripol
Close section
Close section

Montere lftemanifoldbraketten og dekselet

Deler som er nødvendige for dette trinnet:

Lftemanifoldbrakett1
Elektronisk kontrollerdeksel1

  1. Fjern mutterne og boltene som fester monteringsbraketten til lftesylindermanifolden og monteringsplaten (Figure 11).

    Ta vare p mutterne og boltene.

    g208941

    Figure 11

    1. Bolt
    2. Mutter
    3. Monteringsbrakett

  2. Bruk mutterne og boltene du fjernet tidligere til feste lftemanifoldbraketten til monteringsplaten (Figure 12).

    g208940

    Figure 12

    1. Bolt
    2. Lftemanifoldbrakett
    3. Mutter

  3. Stram mutterne til 19,78 til 25,42Nm.

  4. Fest den nye lftesylindermanifolden til lftemanifoldbraketten. Se monteringsinstruksjonene for ultrasonisk bom-nivelleringssettet.

  5. Monter det elektroniske kontrollerdekselet. Se monteringsinstruksjonene for ultrasonisk bom-nivelleringssettet.

Close section

Koble til batteriet

  1. Innrett ringterminalen for maskinens ledningssats, ledningssatssettets ringterminal og den positive batterikabelens klemme til den positive batteripolen (Figure 13).

    g037026

    Figure 13

    1. Mutter
    2. Positiv batteripol
    3. Klemme (positiv batterikabel)
    4. Isolatordeksel
    5. Ringterminal (maskinledningssats)
    6. Ringterminal (settledningssats)
    7. Bolt

  2. Fest ringklemmene og batteriklemmen til batteripolen (Figure 13) med bolten og mutteren du fjernet i Koble fra batteriet.

  3. Innrett isolatordekselet over den positive batteriklemmen (Figure 13).

Close section
