Finputsningssats fr Ultra Sonic Boom ™

Model No. 130-8227-Serial No. and Up

Note: Utjmningssats fr Ultra Sonic Boom (modellnr 41219) krvs fr att montera den hr satsen.

Note: Vnster och hger sida p maskinen r lika med frarens vnstra respektive hgra sida vid normal krning.

Varning

CALIFORNIA

Proposition 65 Warning

Den här produkten innehåller en eller flera kemikalier som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Montering

Frbereda maskinen

  1. Parkera maskinen p en plan yta.

  2. Lgg i parkeringsbromsen.

  3. Stng av motorn och tag ut nyckeln.

g036361

Figure 1

Var försiktig

Om du lmnar nyckeln i tndningslset kan ngon rka starta motorn av misstag och skada dig eller ngon annan person allvarligt.

Ta ut nyckeln ur tndningslset innan du monterar satsen.

Close section

Koppla ur batteriet

Varning

Felaktig dragning av batterikabeln kan skada grssprutan och kablarna och orsaka gnistor. Gnistorna kan f batterigaserna att explodera, vilket kan leda till personskador.

Lossa alltid batteriets minuskabel (svart) innan pluskabeln (rd) lossas.

Varning

Batteriets kabelanslutningar eller verktyg av metall kan kortslutas mot metalldelar p grssprutan och orsaka gnistor. Gnistorna kan f batterigaserna att explodera, vilket kan leda till personskador.

  • Nr batteriet installeras eller tas bort fr batterianslutningarna inte komma i kontakt med ngra av grssprutans metalldelar.

  • Lt inte metallverktyg kortsluta mellan batterianslutningarna och grssprutans metalldelar.

Koppla bort batteriet genom att ta bort skruven och muttern som fster batteriets pluskabelanslutning till batteriets pluspol (Figure 2).

Note: Se till att batterikabelns anslutning inte rr vid polen.

g024082

Figure 2

  1. Mutter
  2. Batteripol
  3. Anslutning (batteriets pluskabel)
  4. Skruv
Close section

Dra kablaget

Delar som behövs till detta steg:

Kablage1

Frbereda dragning av kablaget

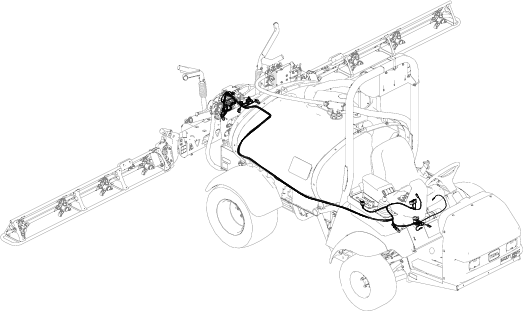

Anvnd fljande bild som en versikt ver hur man drar kablaget p maskinen (Figure 3).

g209688

Figure 3

Close section

Dra kablaget till maskinens frmre del

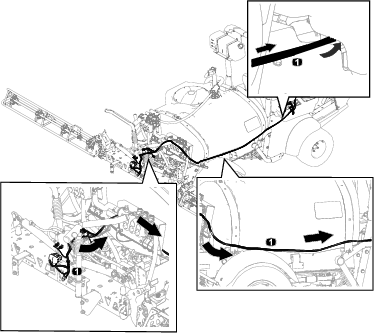

Dra kablaget frn maskinens bakre del till konsolen enligt Figure 4.

g208589

Figure 4

  1. Kablage
Close section

Montera omkopplarna

  1. Dra kontakterna med tta uttag genom konsolen (Figure 5).

  2. Montera Ultra Sonic-lgesomkopplaren och sprutrampslyftomkopplarna. Se Monteringsanvisningar fr utjmningssatsen fr Ultra Sonic Boom.

    g210252

    Figure 5

    1. Kontakt med tta uttag – Ultra Sonic-lgesomkopplare
    2. Kontakt med tta uttag – sprutrampslyftomkopplare
Close section

Montera kablaget till skringsblocket

  1. Dra kablaget under stet (Figure 6).

    g210299

    Figure 6

    1. Kablage
    2. Maskinens framsida

  2. Montera satsens skringsblock p maskinens skringsblock (Figure 7).

    g208927

    Figure 7

    1. Skringsblock – maskin
    2. Skringsblock – finputsningssats fr Ultra Sonic Boom

  3. Montera strmkretsen genom att fsta kontakterna fr maskinens skringsblock och satsens skringsblock (Figure 8).

    g210250

    Figure 8

    1. Kontakt – finputsningssats fr Ultra Sonic Boom
    2. Kontakt – maskin
Close section

Montera kablaget till uttagsplinten

Anslut jordkabeln till uttagsplinten (Figure 9).

g208928

Figure 9

  1. Uttagsplint
  2. Jordkabel – finputsningssats fr Ultra Sonic Boom-kablage
Close section

Montera kablaget till batteriet

  1. Dra kablaget till vnster frn sidokonsolen till varningsblinkersmodulen.

  2. Dra kablagets del med ringkopplingen till batteriets pluspol (Figure 10).

    g036958

    Figure 10

    1. Ringkoppling
    2. Batteriets pluspol (+)
Close section
Close section

Montera lyftgrenrrets fste och kpa

Delar som behövs till detta steg:

Lyftgrenrrets fste1
Elektronisk styrenhetskpa1

  1. Avlgsna alla muttrar och skruvar som fster monteringsfstet p lyftcylinderns grenrr och fstplattan (Figure 11).

    Ta bort och spara muttrarna och skruvarna.

    g208941

    Figure 11

    1. Skruv
    2. Mutter
    3. Monteringsfste

  2. Anvnd de muttrar och skruvar som togs bort tidigare fr att fsta lyftgrenrrets fste p fstplattan (Figure 12).

    g208940

    Figure 12

    1. Skruv
    2. Lyftgrenrrets fste
    3. Mutter

  3. Dra t muttrarna till 1978–2542Nm.

  4. Fst lyftcylinderns nya grenrr till lyftgrenrrets fste. Se Monteringsanvisningar fr utjmningssatsen fr Ultra Sonic Boom.

  5. Montera den elektroniska styrenhetskpan. Se Monteringsanvisningar fr utjmningssatsen fr Ultra Sonic Boom.

Close section

Ansluta batteriet

  1. Rikta in ringkopplingen p maskinens kablage, ringkopplingen p satsens kablage och kopplingen fr batteriets pluskabel till batteriets pluspol (Figure 13).

    g037026

    Figure 13

    1. Mutter
    2. Batteriets pluspol
    3. Pol (positiv batterikabel)
    4. Isoleringskpa
    5. Ringkoppling (maskinens kablage)
    6. Ringkoppling (satsens kablage)
    7. Skruv

  2. Stt fast ringkopplingarna och batterikopplingen p batteripolen (Figure 13) med skruven och muttern som du tog bort i Koppla ur batteriet.

  3. Rikta in isoleringskpan ver batteriets pluspol (Figure 13).

Close section
