Souprava krytu emene

1. Vypnte motor apokejte, dokud se vechny pohybliv sousti nezastav.

2. Odpojte kabel zapalovac svky od zapalovac svky a demontujte tlatko elektrickho startru (je-li ptomno).

3. Naklote stroj ke stran tak, aby vzduchov filtr smoval nahoru.

4. K zajitn acho noe pouijte devn palek (Figure 1).

5. Demontujte ac n a ulote si veker upevovac soustky (Figure 1).



   Figure 1

6. Sejmte emen z pohonu acho noe a pot demontujte a uchovejte pohon acho noe (Figure 2).



   Figure 2

   1. emen
   2. Pohon acho noe

7. Demontujte a zlikvidujte ocelov vodtko emenu a 2 pslun rouby (Figure 3).



   Figure 3

   1. Kovov vodtko emene (zlikvidujte)
   2. rouby kovovho vodtka (zlikvidujte)

8. Demontujte a zlikvidujte pedn kryt emene a pslun rouby uchovejte (Figure 4).



   Figure 4

   Vyobrazen model 20339; vzhled stroje se me liit

   1. Horn kryt emene (zlikvidujte)
   2. rouby hornho krytu emene (uchovejte)

9. V ppad poteby pouitm dlku a 7,1mm vrtku vyvrtejte do ploiny 2 otvory pro mont kryt emenu.

   Note: Sprvnou polohu otvor urete pomoc ablony na zadn stran tto pruky.

Díly potřebné k provedení tohoto kroku:

1. Namontujte 2 montn rouby motoru ( x 1") a uthnte je na utahovac moment 46 Nm (34 ft-lb), viz Figure 5.



   Figure 5

   1. Montn rouby motoru

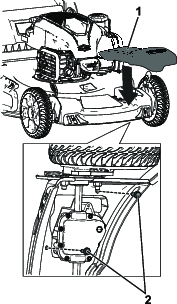

2. Namontujte horn kryt emenu z tto soupravy pouitm dve demontovanch roub.



   Figure 6

   1. Horn kryt emenu
   2. rouby hornho krytu emenu

3. Namontujte pohon acho noe a navlknte kolem nj emen, viz Figure 7.



   Figure 7

   1. emen
   2. Pohon acho noe

4. Namontujte spodn kryt emenu tak, e prostrte 2 rouby ( x 1,33") spodnm krytem emenu, vyvrtanmi otvory (je-li to mon) a hornm krytem emenu.



   Figure 8

   1. Spodn kryt emenu
   2. rouby spodnho krytu emenu

Important: Pro sprvn namontovn acho noe budete potebovat momentov kl. Pokud nemte momentov kl nebo si provedenm monte nejste jist, kontaktujte autorizovan servisn stedisko.

1. Namontujte nov ac n a vechny upevovac soustky (Figure 9).



   Figure 9

   Important: Zakiven konce acho noe mus smovat ke krytu stroje.

2. Momentovm klem uthnte upevovac roub acho noe na utahovac moment 82Nm.

   Important: Pi pouit momentu 82Nm je roub pevn utaen. Zajistte ac n devnm palkem a utahovkem nebo klem roub pevn uthnte. Pethnout roub je velmi obtn.

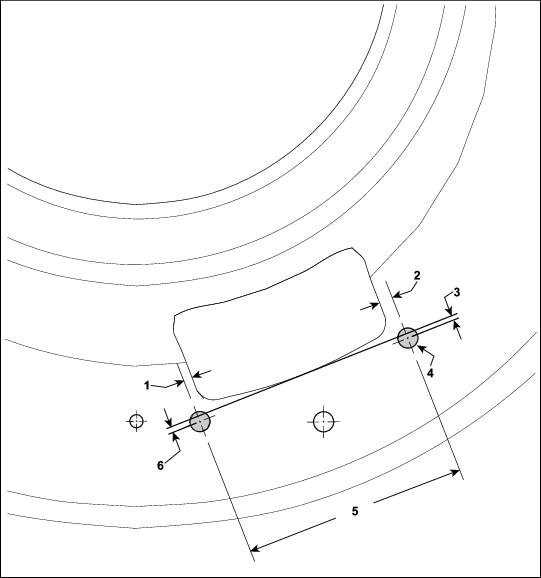

Important: Pokud tisknete ablonu ze webovch strnek www.Toro.com, pesvdte se, e je ve 100% mtku a vzdlenost mezi A a B je 25,4 mm: .

Figure 10

1. 3,1 mm
2. 4,8 mm
3. 1,5mm
4. Prmr 7,1 mm
5. 79mm
6. 2,3 mm
