Riemenabdeckungen

1. Stellen Sie den Motor ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

2. Schlieen Sie den Zndkerzenstecker von der Zndkerze ab und ziehen Sie die Elektrostarttaste ab (falls vorhanden).

3. Kippen Sie die Maschine auf die Seite, sodass der Luftfilter nach oben zeigt.

4. Stabilisieren Sie das Messer mit einem Holzblock (Figure 1).

5. Nehmen Sie das Messer ab und bewahren Sie alle Befestigungsschrauben auf (Figure 1).



   Figure 1

6. Nehmen Sie den Riemen vom Messerantrieb ab und entfernen Sie dann den Messerantrieb; bewahren Sie ihn auf (Figure 2).



   Figure 2

   1. Riemen
   2. Messermitnehmer

7. Entfernen Sie die Metallriemenfhrung und die zwei entsprechenden Schrauben und werfen sie weg (Figure 3).



   Figure 3

   1. Metallriemenfhrung (wegwerfen)
   2. Riemenfhrungsschrauben (wegwerfen)

8. Entfernen Sie die vordere Riemenabdeckung und werfen sie weg; bewahren Sie die entsprechenden Schrauben auf (Figure 4).

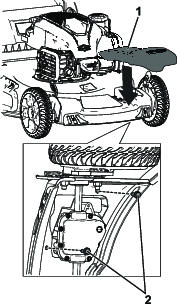

   Figure 4

   Bild zeigt Modell 20339; Maschinen sehen unterschiedlich aus

   1. Obere Riemenabdeckung (wegwerfen)
   2. Schrauben fr obere Riemenabdeckung (aufbewahren)

9. Stanzen Sie ggf. und bohren Sie dann mit einer Bohrkrone (9/32) zwei Lcher durch das Mhwerk fr die Befestigung der Riemenabdeckungen.

   Note: Verwenden Sie die Schablone auf der Rckseite dieser Anweisungen fr die richtige Lochausrichtung.

Für diesen Arbeitsschritt erforderliche Teile:

1. Setzen Sie die zwei Motorbefestigungsschrauben (" x 1") ein und ziehen sie mit 46Nm an, siehe Figure 5.



   Figure 5

   1. Motorbefestigungsschrauben

2. Befestigen Sie die obere Riemenabdeckung in dem Kit mit den vorher entfernten Schrauben.



   Figure 6

   1. Obere Riemenabdeckung
   2. Schrauben fr obere Riemenabdeckung

3. Montieren Sie den Messermitnehmer und verlegen Sie den Riemen um ihn, wie in Figure 7 abgebildet.



   Figure 7

   1. Riemen
   2. Messermitnehmer

4. Schrauben Sie zum Montieren der unteren Riemenabdeckung zwei Schrauben (" x 1,33") durch die untere Riemenabdeckung, durch die Bohrlcher (falls vorhanden) und in die obere Riemenabdeckung.



   Figure 8

   1. Untere Riemenabdeckung
   2. Schrauben fr untere Riemenabdeckung

Important: Sie bentigen fr den richtigen Einbau des Messers einen Drehmomentschlssel. Wenn Sie keinen Drehmomentschlssel haben oder diese Arbeit nicht ausfhren mchten, wenden Sie sich an einen offiziellen Vertragshndler.

1. Setzen Sie das neue Messer und alle Schrauben auf (Figure 9).



   Figure 9

   Important: Das gebogene Ende des Messers sollte zum Mhwerkgehuse zeigen.

2. Ziehen Sie die Messerschraube mit einem Drehmomentschlssel mit 81 Nm an.

   Important: Eine mit 81Nm angezogene Schraube sitzt sehr fest. Arretieren Sie das Messer mit einem Holzstck und verlagern Sie gleichzeitig das Gewicht auf den Schlssel und ziehen Sie die Schraube fest. Diese Schraube kann fast nicht zu fest angezogen werden.

Important: Wenn Sie dies von www.Toro.com ausdrucken, stellen Sie sicher, dass Sie es im Mastab von 100% ausdrucken und dass der Abstand von A bis B 2,5 cm betrgt: .

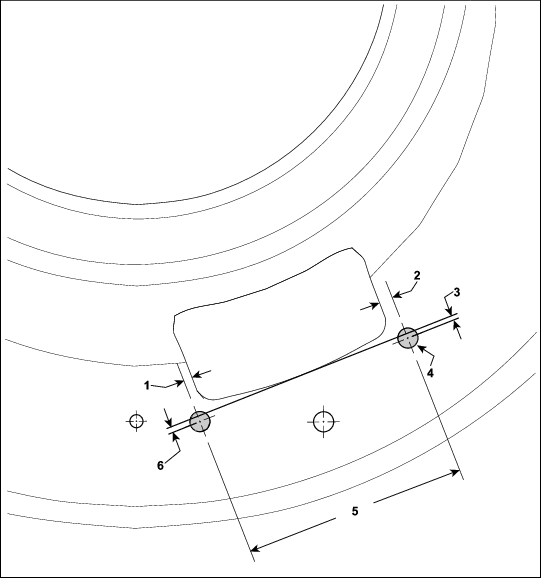

Figure 10

1. 3,1mm
2. 4,8 mm
3. 1,5 mm
4. 7,1 mm, Durchmesser
5. 79mm
6. 2,3 mm
