Kit copricinghia

1. Spegnete il motore e attendete che tutte le parti in movimento si siano fermate.

2. Scollegate il cappellotto dalla candela e rimuovete il pulsante di avviamento elettrico (se presente).

3. Inclinate la macchina sul fianco, con il filtro dell'aria in alto.

4. Usate un blocco di legno per tenere ferma la lama (Figure 1).

5. Togliete la lama e conservate la bulloneria di montaggio (Figure 1).



   Figure 1

6. Rimuovete la cinghia dalla trasmissione della lama e poi rimuovete e conservate la trasmissione della lama (Figure 2).



   Figure 2

   1. Cinghia
   2. Trasmissione della lama

7. Rimuovete ed eliminate il guidacinghia in metallo e i 2 bulloni corrispondenti (Figure 3).



   Figure 3

   1. Guidacinghia in metallo (da eliminare)
   2. Bulloni del guidacinghia (da eliminare)

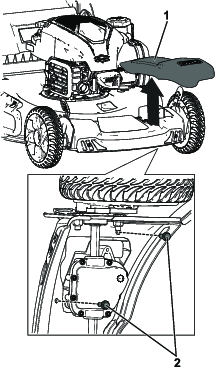

8. Rimuovete ed eliminate il copricinghia anteriore; conservate i bulloni corrispondenti (Figure 4).



   Figure 4

   Modello 20339 illustrato; l'aspetto della macchina pu variare

   1. Copricinghia superiore (da eliminare)
   2. Bulloni del copricinghia superiore (da conservare)

9. Se necessario, punzonate e poi utilizzate una punta per trapano da 7,1mm per praticare 2 fori attraverso il piatto per l'installazione dei copricinghia.

   Note: Utilizzate il modello sul retro di queste istruzioni per l'orientamento corretto dei fori.

Parti necessarie per questa operazione:

1. Montate i 2 bulloni di montaggio del motore (" x 1") e serrateli a 46N∙m; vedere Figure 5.



   Figure 5

   1. Bulloni di montaggio del motore

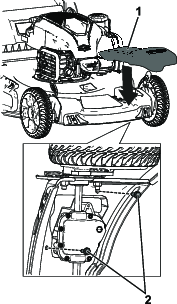

2. Montate il copricinghia superiore in dotazione con questo kit con i bulloni rimossi in precedenza.



   Figure 6

   1. Copricinghia superiore
   2. Bulloni del copricinghia superiore

3. Montate la trasmissione della lama e disponete la cinghia attorno ad essa, come illustrato nella Figure 7.



   Figure 7

   1. Cinghia
   2. Trasmissione della lama

4. Montate il copricinghia inferiore avvitando 2 bulloni (" x 1,33") attraverso il copricinghia inferiore, attraverso i fori praticati (se applicabile) e nel copricinghia superiore.



   Figure 8

   1. Copricinghia inferiore
   2. Bulloni del copricinghia inferiore

Important: Per il corretto montaggio della lama dovete usare una chiave torsiometrica. Se non disponete di una chiave torsiometrica o avete dubbi sull'esecuzione di questa operazione, contattate un Centro Assistenza autorizzato.

1. Montate la nuova lama usando la bulloneria di montaggio (Figure 9).



   Figure 9

   Important: Le estremit curve della lama devono essere rivolte verso la scocca del tosaerba.

2. Utilizzate una chiave torsiometrica per serrare il bullone della lama a 82N∙m.

   Important: Un bullone serrato a 82N∙m molto stretto. Trattenete la lama con un blocco di legno e serrate saldamente il bullone facendo forza col vostro corpo sul cricco o sulla chiave torsiometrica. molto difficile serrare eccessivamente questo bullone.

Important: Se desiderate stampare questo documento dal sito www.Toro.com, assicuratevi che venga stampato in scala 100% e che la distanza tra A e B sia pari a 2,54cm: .

Figure 10

1. 3,1mm
2. 4,8mm
3. 1,5mm
4. Diametro di 7,1mm
5. 79mm
6. 2,3mm
